Opis Velleman WPSH203 LCD Keypad Shield - wyświetlacz dla Arduino

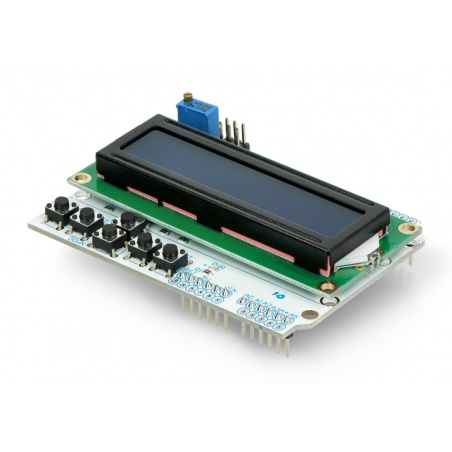

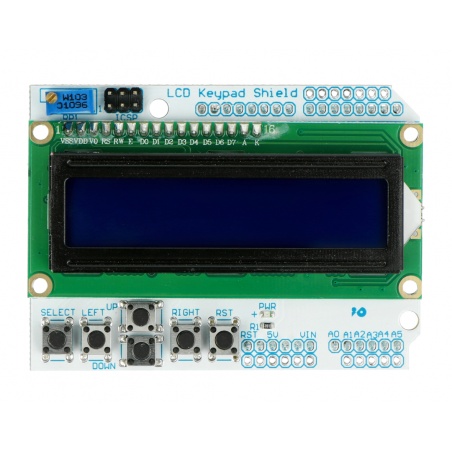

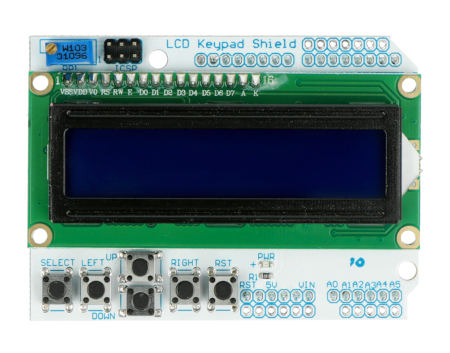

Nakładka do Arduino z popularnym wyświetlaczem LCD 2x16 znaków i pięcioma przyciskami do dyspozycji użytkownika. Ekran wykorzystuje piny 4, 5, 6, 7, 8, 9 i 10. Odczyt stanu przycisków odbywa się poprzez sygnał analogowy, dzięki takiemu rozwiązaniu wszystkie pięć przycisków wykorzystuje tylko jedno wyprowadzenie A0.

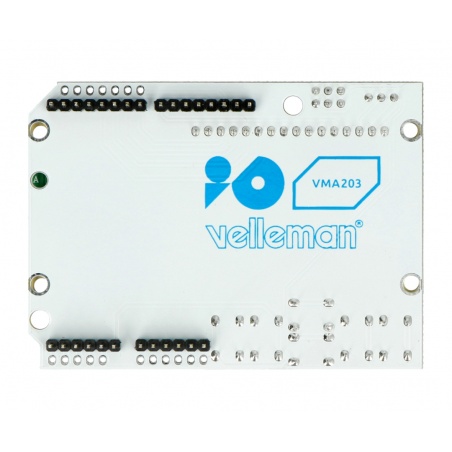

Płytka posiada również wyprowadzone pozostałe piny Arduino, przycisk RESET oraz potencjometr do regulacji kontrastu wyświetlacza.
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika z przykładowym kodem dla użytkowników Arduino. |
Podłączenie
Moduł współpracuje ze standardową biblioteką Arduino Liquid Crystal. W celu uruchomienia modułu należy podać podłączenie wyprowadzeń w bibliotece zgodnie z poniższą tabelką:
|
Pin LCD Keypad Shield |
Pin Arduino |
|---|---|
| D4 ~ D7 | D4~D7 |
| RS | D8 |
| Enable | D9 |
| Podświetlenie | D10 |
|
Przyciski (sygnał analogowy) |
A0 |
Specyfikacja
- Napięcie pracy: 5 V
- Napięcie pracy wyprowadzeń logicznych: 5 V (pobierane z Arduino)
- Pięć przycisków do dyspozycji użytkownika
- Wbudowany wyświetlacz LCD 2x16 znaków z podświetlaniem niebieskim
- Wyprowadzany przycisk RESET Arduino
- Wyprowadzane piny Arduino - cyfrowe i analogowe
- Współpracuje ze standardowa biblioteką Arduino LiquidCrystal
- Wymiary płytki: 80 x 58 x 20 mm
|
Nakładka nie jest kompatybilna z obudową do DFRobot Keypad Shield |
