Opis produktu: ultradźwiękowy czujnik odległości HC-SR04 2 - 400 cm - SparkFun SEN-15569
Ultradźwiękowy czujnik o zakresie działania od 20 mm do 4000 mm, z tolerancją do 3 mm. Moduł składa się z nadajnika, odbiornika i obwodu sterującego. Zasada działania HC-SR04 opiera się na mierzeniu czasu trwania sygnału wyjściowego, który jest proporcjonalny do odległości jaka dzieli sensor od danego obiektu. Urządzenie zasilane jest napięciem 5 V.

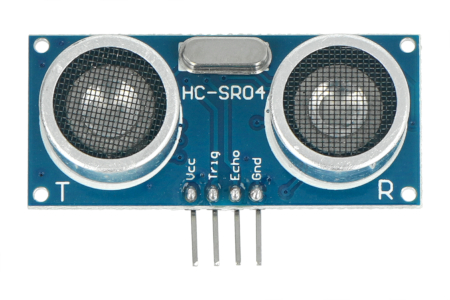

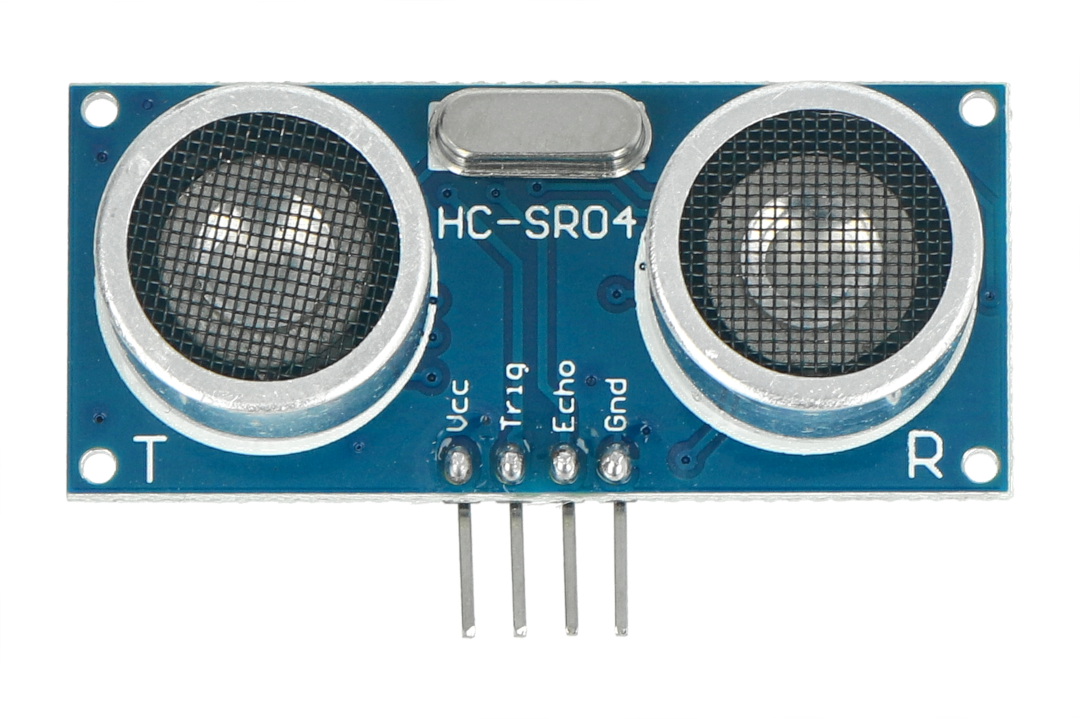

Ultradźwiękowy czujnik HC-SR04.

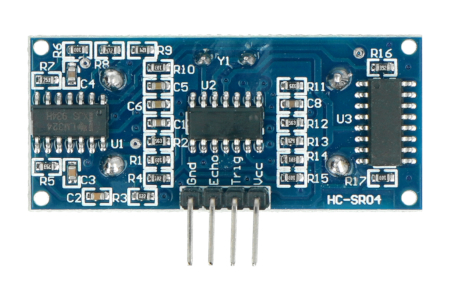

Wyprowadzenia w czujniku HC-SR04.
Opis wyprowadzeń HC-SR04
Ultradźwiękowy czujnik odległości posiada cztery wyprowadzenia:
- VCC: napięcie zasilania
- Trig: wejście czujnika (pobudzenie)
- Echo: wyjście czujnika (odpowiedź)
- GND: masa układu
Producent udostępnia instrukcje podłączenia czujnika dla użytkowników Arduino.
Specyfikacja czujnika HC-SR04 2 - 400 cm
- Napięcie zasilania: 5 V
- Średni pobór prądu: 15 mA
- Kąt pomiaru: 15°
- Częstotliwość pracy: 40 Hz
- Zakres pomiarowy: od 20 mm do 4000 mm
- Kolor: niebieski
| Produkt jest kompatybilny z mikrokomputerami: Arduino oraz Raspberry Pi. |
Wymiary czujnika.
