Opis produktu: Moduł GPS v2.1 z anteną SMA - AT6668 - do modułów deweloperskich M5Core - M5Stack M003-V2.1
Moduł GPS v2.1 od M5Stack to wysokowydajne rozwiązanie GNSS oparte na chipie AT6668 i module ATGM336H. Umożliwia odbiór wielu systemów satelitarnych jednocześnie, co zapewnia wysoką precyzję oraz odporność na zakłócenia. Dzięki możliwości przełączania pinów za pomocą DIP switcha oraz obsłudze sygnału PPS do precyzyjnego taktowania, moduł dostosowuje się do różnych środowisk i projektów. W zestawie znajduje się aktywna antena GPS/BD z gniazdem SMA i przewodem o długości 1 m. To wszechstronne narzędzie znajduje zastosowanie w systemach nawigacyjnych, IoT, automatyce przemysłowej, robotyce i geolokalizacji.

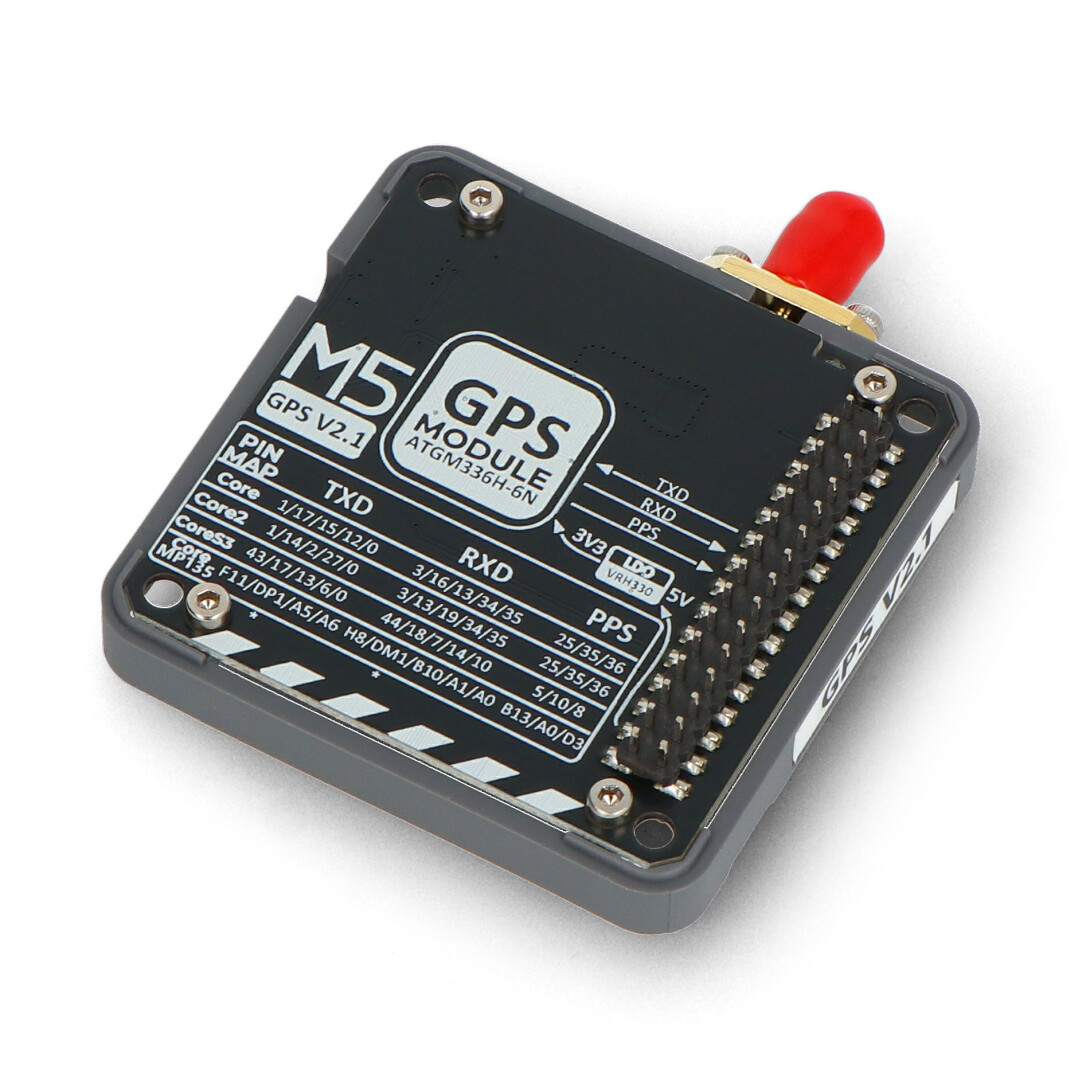

Moduł GPS v2.1 z anteną SMA - AT6668 - do modułów deweloperskich M5Core - M5Stack M003-V2.1.
Obsługuje wiele systemów nawigacji satelitarnej (GPS / QZSS / BD2 / BD3 / GAL / GLO).
Główne cechy modułu GPS v2.0
- Chip AT6668 z obsługą wielu systemów GNSS: GPS, QZSS, BD2, BD3, GLONASS, GALILEO
- Dokładność pozycjonowania poniżej 1,5 m (CEP50): zapewnia precyzję nawet w trudnych warunkach
- DIP switch do konfiguracji TX/RX i PPS: umożliwia dostosowanie połączeń do używanego kontrolera
- Obsługa multi-stack: idealne dopasowanie do ekosystemu M5Stack
- Wyjście PPS: precyzyjne taktowanie w aplikacjach wymagających synchronizacji
- Niskie zużycie energii: tylko 42,78 µA w trybie standby

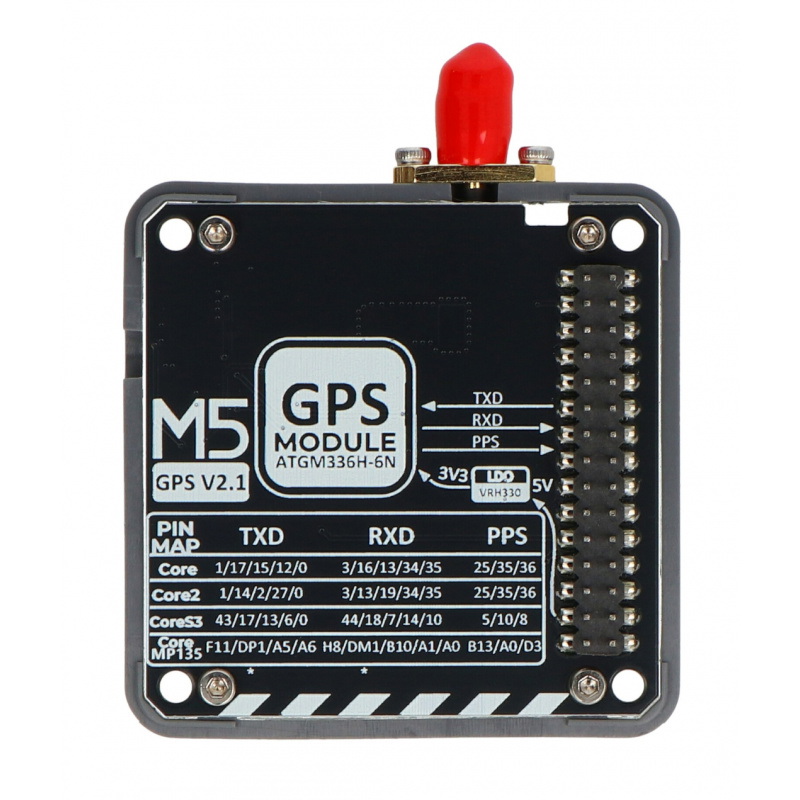

Wyprowadzenia i kompatybilność z M5Stack
Moduł GPS v2.0 jest wyposażony w złącze M-Bus z możliwością przełączania sygnałów za pomocą DIP switcha, co zwiększa jego kompatybilność z różnymi jednostkami głównymi, takimi jak CoreS3, Core2, Fire v2.7 i innymi. Pin G25 odpowiada za sygnał PPS, jednak jest współdzielony z funkcją głośnika w niektórych jednostkach - należy więc używać tylko jednej funkcji jednocześnie. Dla pełnej funkcjonalności należy sprawdzić przypisanie pinów w dokumentacji oraz odpowiednio zmodyfikować kod źródłowy.

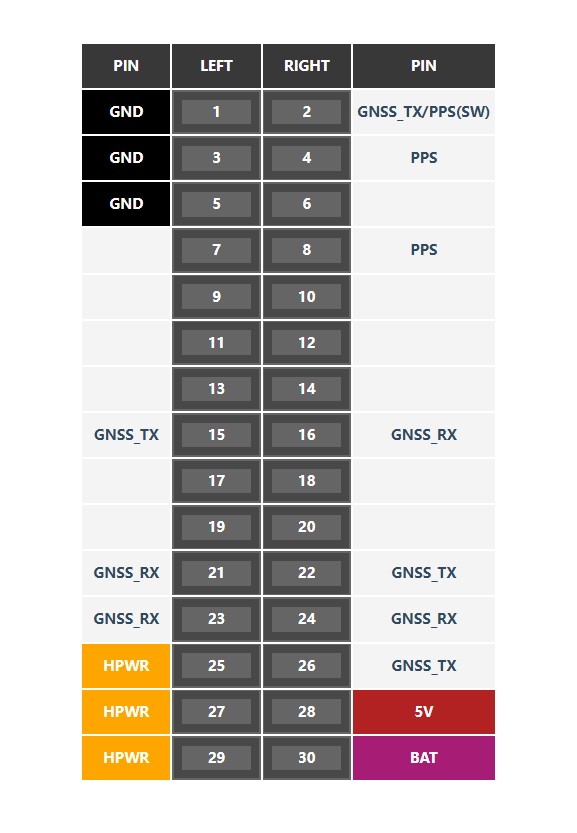

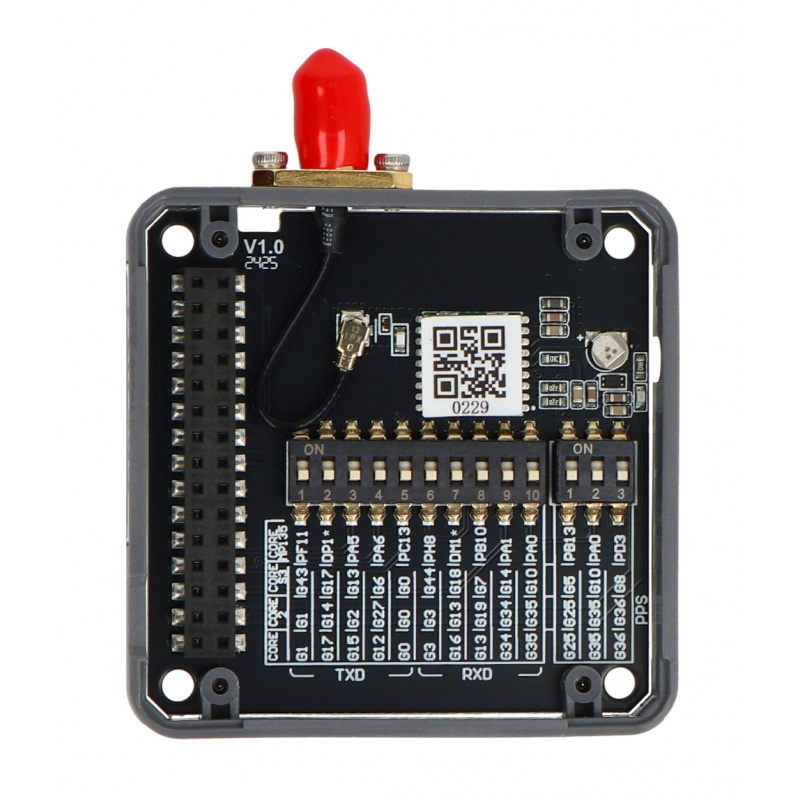

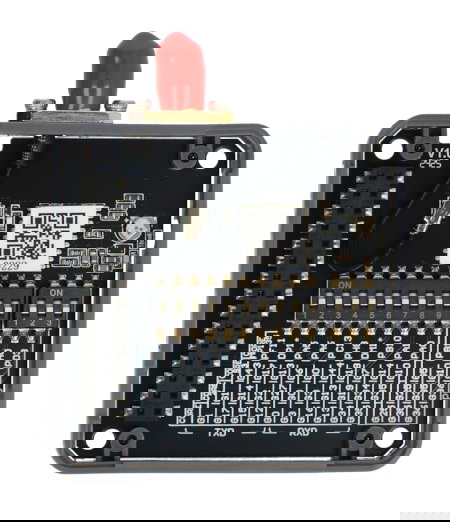

Piny oznaczone SW można przełączać za pomocą przełączników DIP w celu dostosowania ich do różnych głównych kontrolerów.

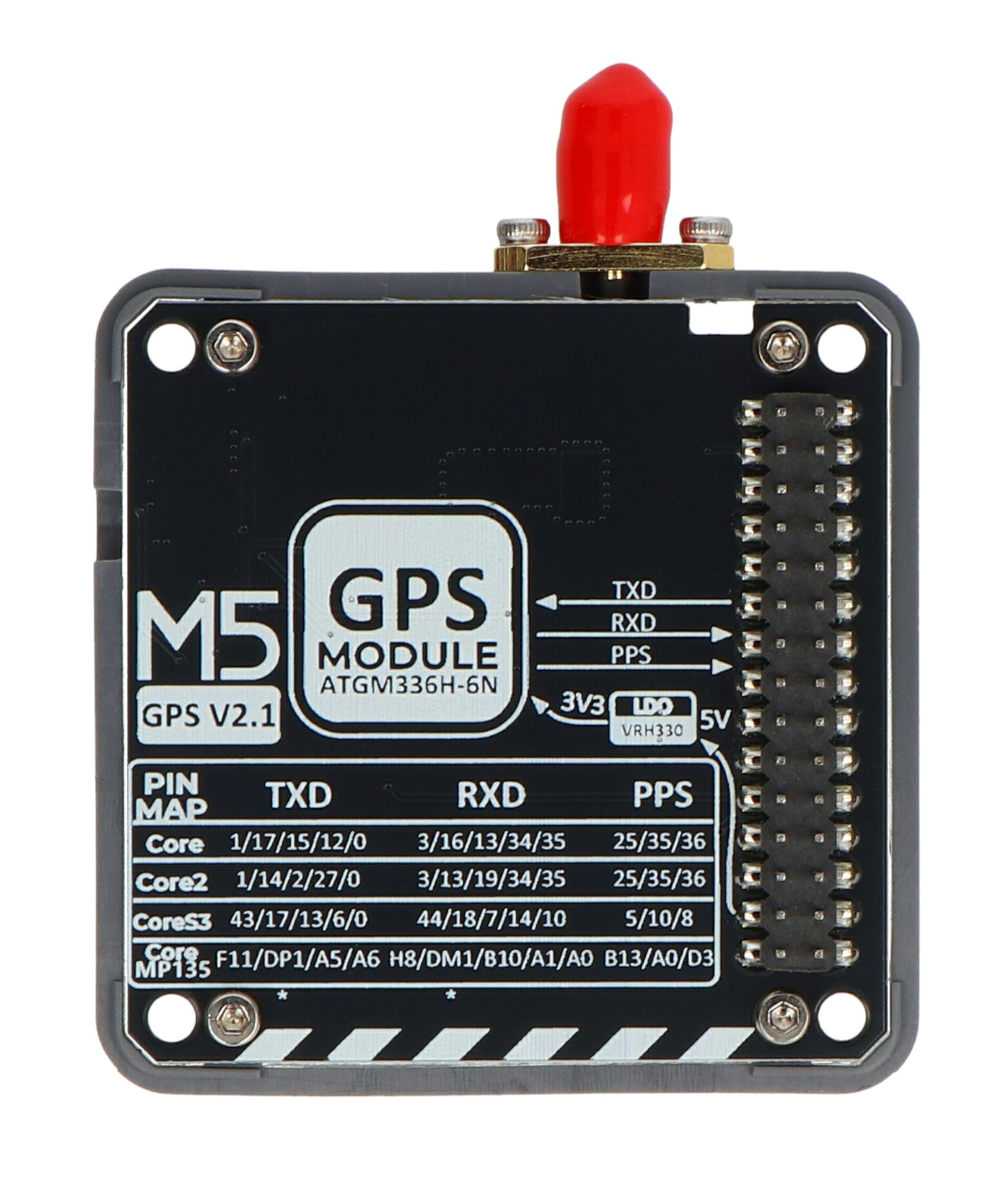

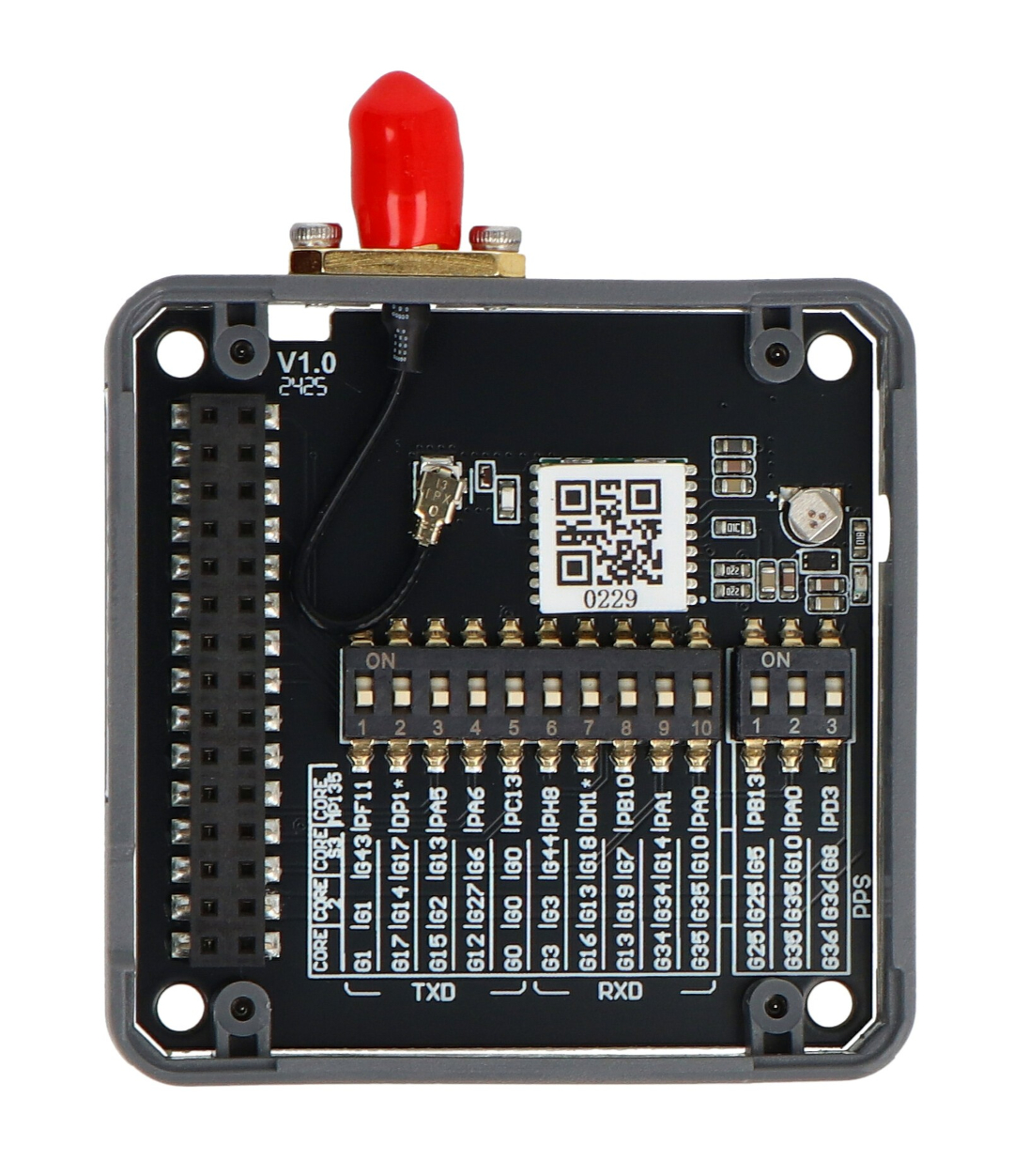

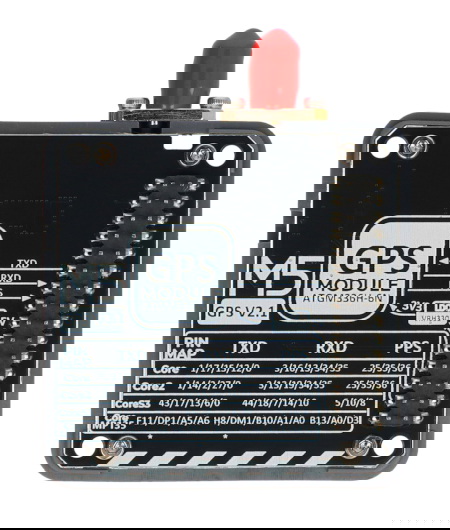

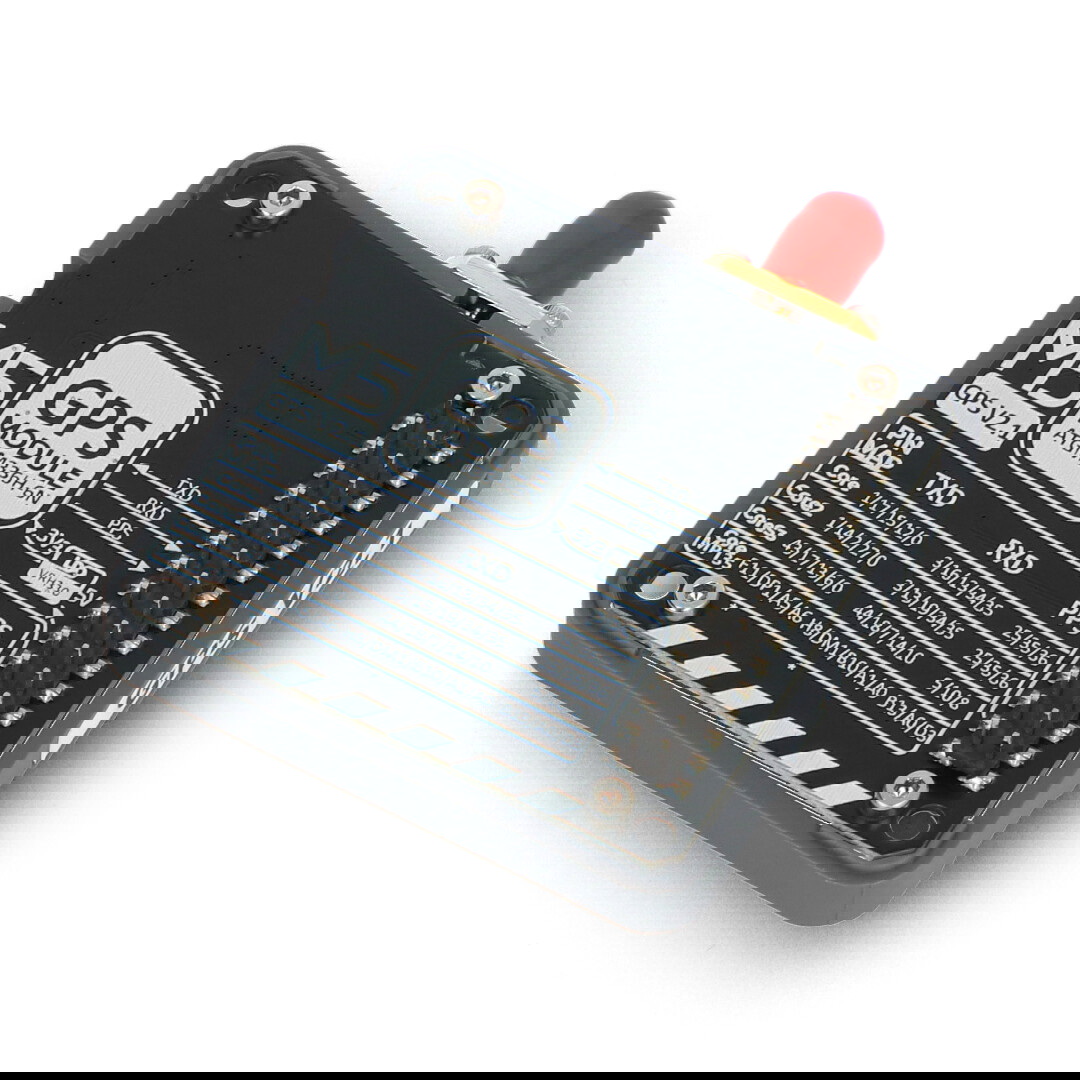

Moduł jest wyposażony w zewnętrzną antenę SMA , a także przełącznik DIP.
Programowanie i integracja
Moduł jest kompatybilny z popularnymi środowiskami programistycznymi, w tym Arduino IDE, UIFlow 1.0 oraz UIFlow 2.0. Obsługuje standardowy protokół NMEA0183 (wersja 4.1), a jego integracja z biblioteką TinyGPSPlus pozwala na szybkie wdrożenie funkcji lokalizacyjnych. Dostępne są przykłady kodu oraz oficjalna dokumentacja ułatwiająca start z modułem, zarówno dla początkujących, jak i zaawansowanych użytkowników.
Specyfikacja techniczna modułu GPS v2.0
- SoC: AT6668
- Obsługiwane systemy: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Częstotliwości: BDS (B1I + B1C), GPS / QZSS / SBAS (L1), GALILEO (E1), GLONASS (R1)
- Liczba kanałów: 50
- Dokładność pozycjonowania: < 1,5 m (CEP50)
- Częstotliwość odświeżania pozycji: do 10 Hz
- Protokół: NMEA0183 v4.1
- Czułość: śledzenie -162 dBm, akwizycja -160 dBm, zimny start -148 dBm, gorący start -156 dBm
- Czas uruchomienia: zimny start - 23 s, gorący start - 1 s
- Pobór prądu: 5 V / 42,78 µA (standby), 5 V / 41,96 mA (praca)
- Wymiary: 54 x 63,6 x 13,1 mm
- Masa: 16 g

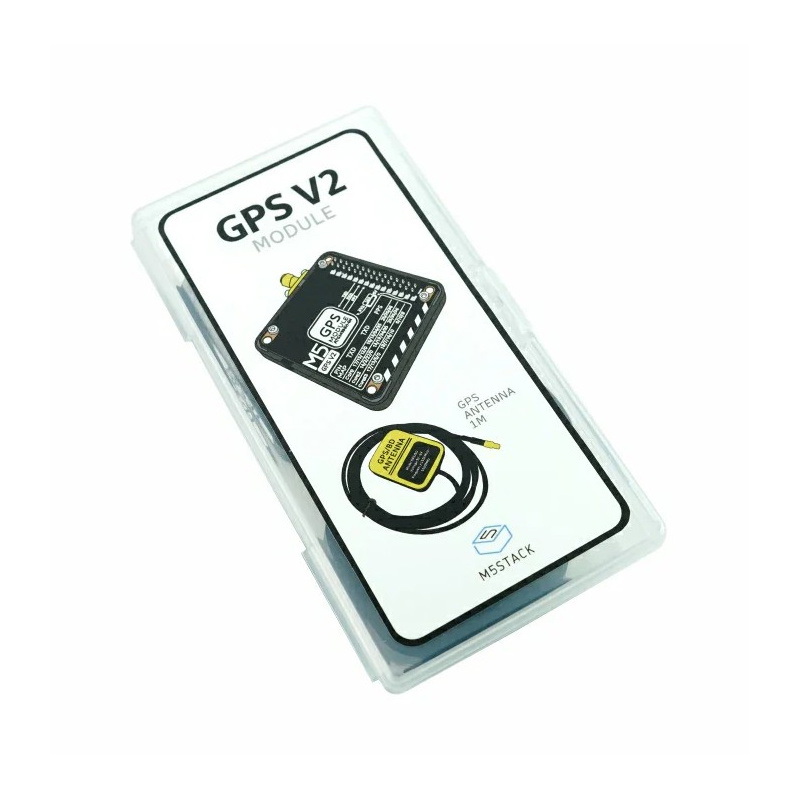

Zawartość zestawu
- 1x Moduł GPS v2.1 (AT6668)
- 1x Zewnętrzna antena aktywna GPS/BD (1 m, SMA)

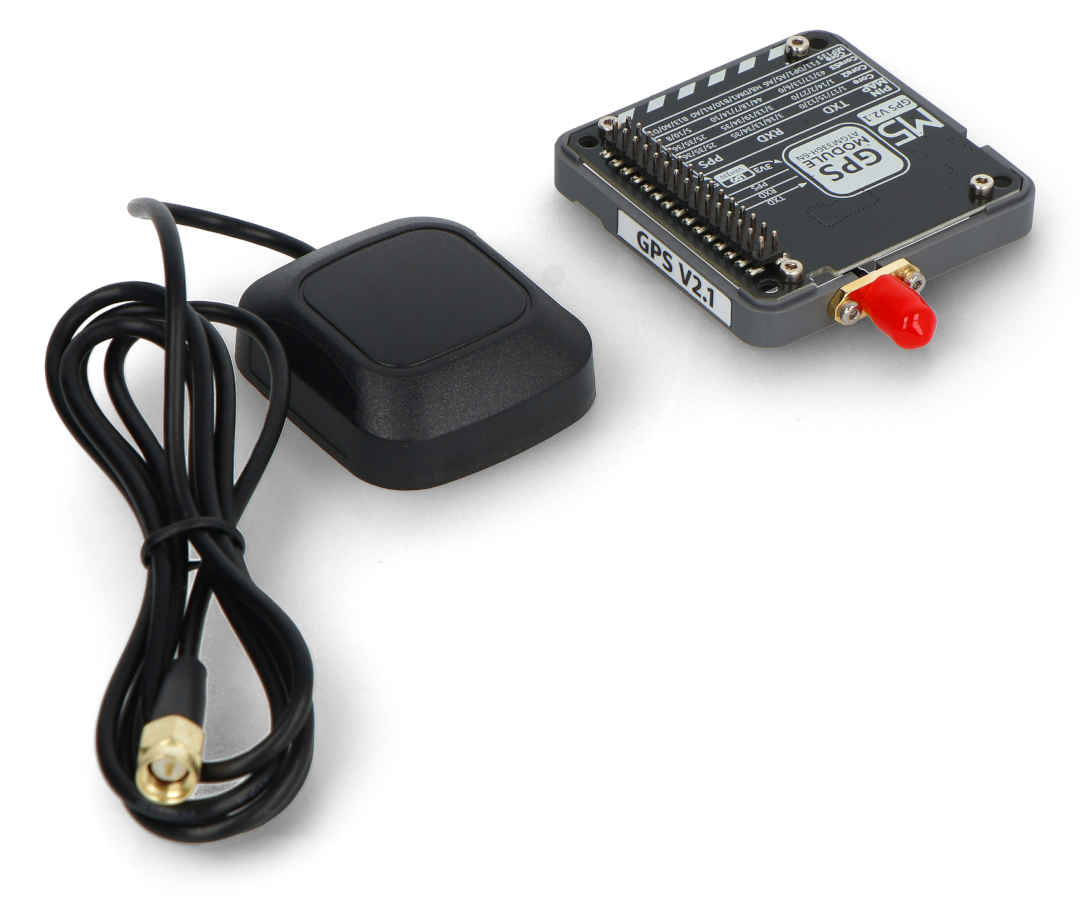

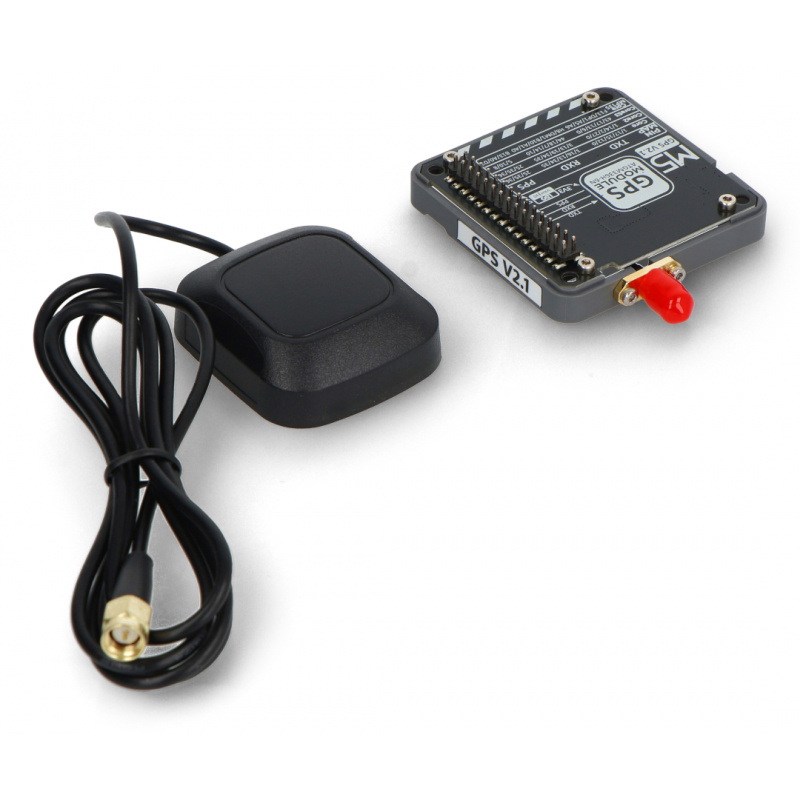

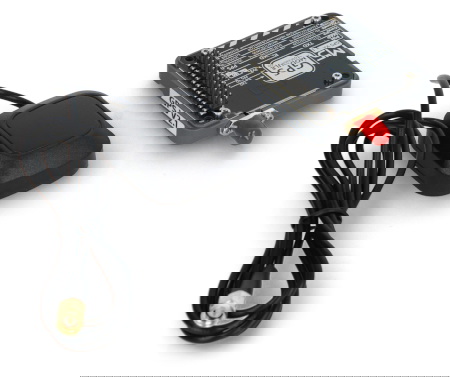

Elementy wchodzące w skład zestawu.
