Opis produktu: Chain RGB - matryca LED RGB 8x8 - UART - M5Stack U218

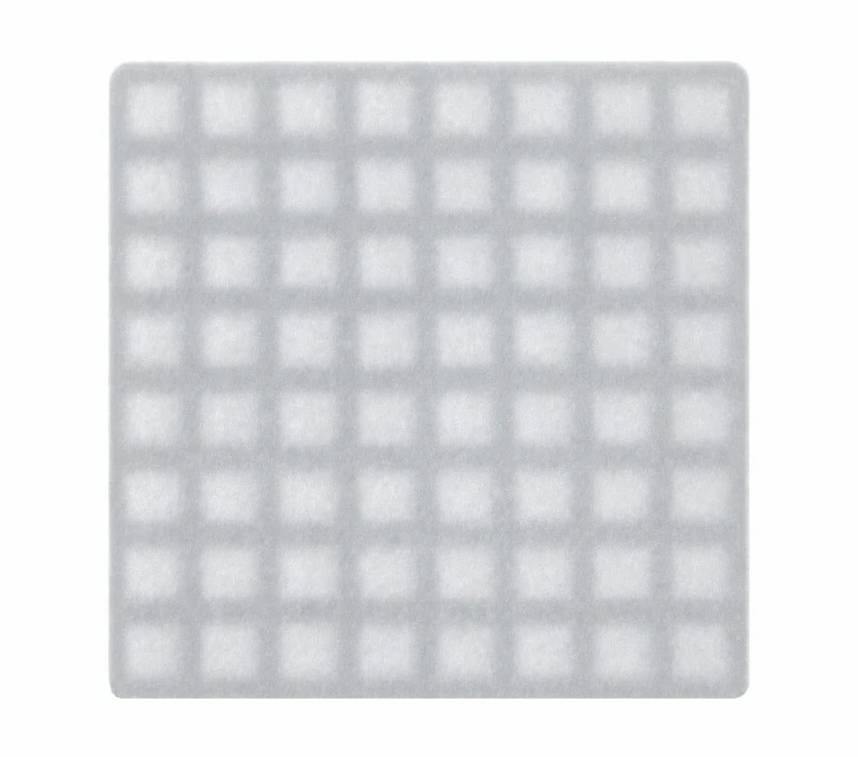

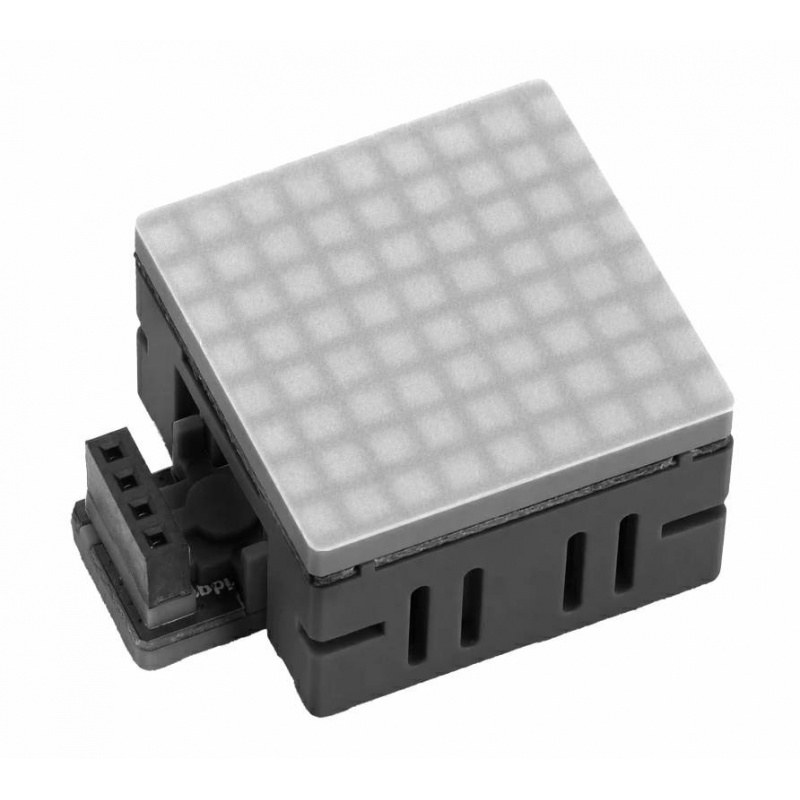

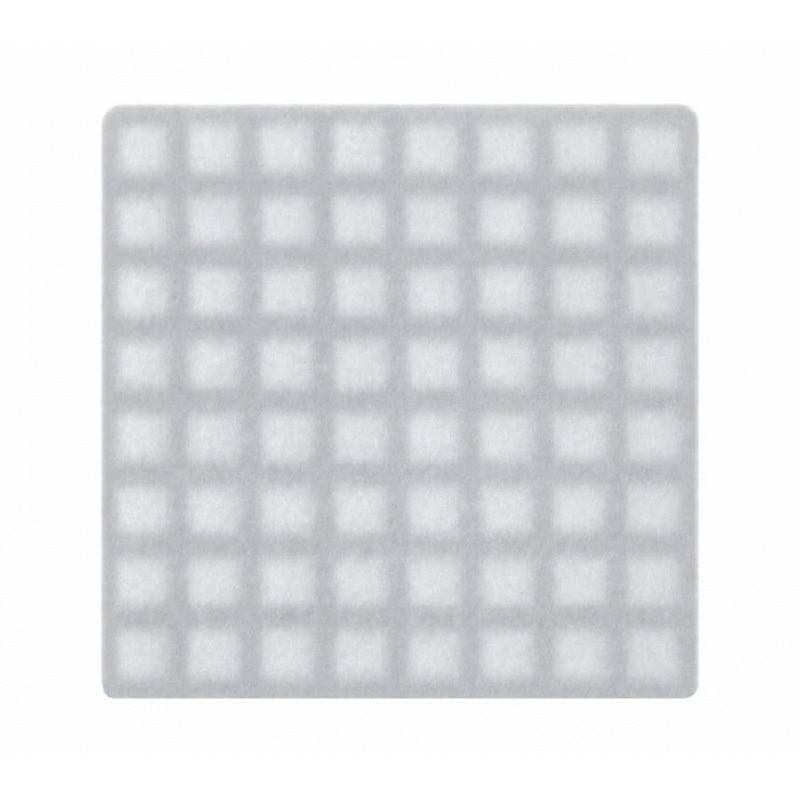

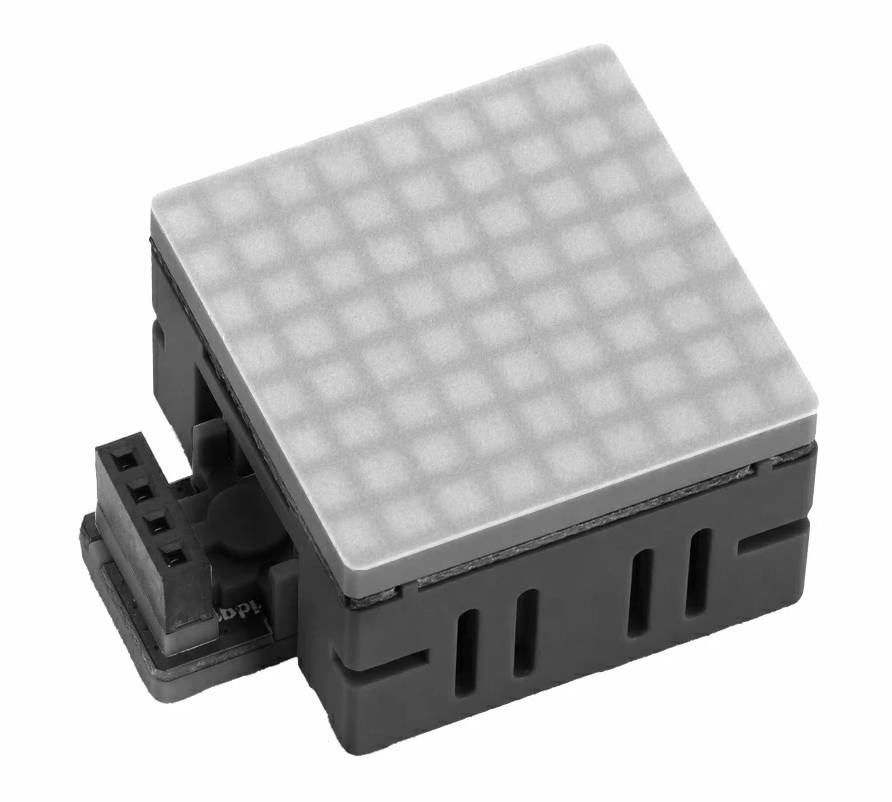

M5Stack Chain RGB to moduł wyświetlacza z 64 adresowalnymi diodami RGB WS2812E ułożonymi w matrycy 8x8. Obsługuje indywidualne sterowanie pikselami RGB565, grupowy zapis danych oraz szybkie odświeżanie całego ekranu z wykorzystaniem 64-pikselowego bufora ramki. Wbudowany mechanizm renderowania znaków ASCII umożliwia wyświetlanie tekstu, a funkcja przewijania obsługuje zarówno stały kolor, jak i efekty gradientowe. Moduł pozwala również regulować jasność oraz obracać obraz o 0°, 90°, 180° i 270°. Za jego pracę odpowiada STM32G031G8U6, a komunikacja odbywa się przez UART z prędkością 115200 bps. Dwa złącza HY2.0-4P umożliwiają rozbudowę systemu o kolejne urządzenia M5Stack Chain.

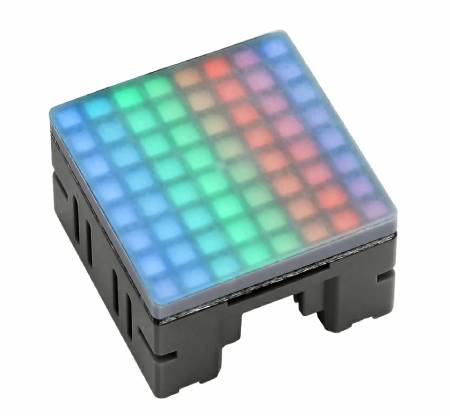

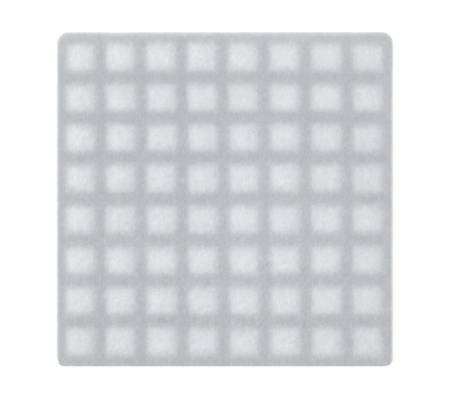

Chain RGB - matryca LED RGB 8x8 - UART - M5Stack U218.

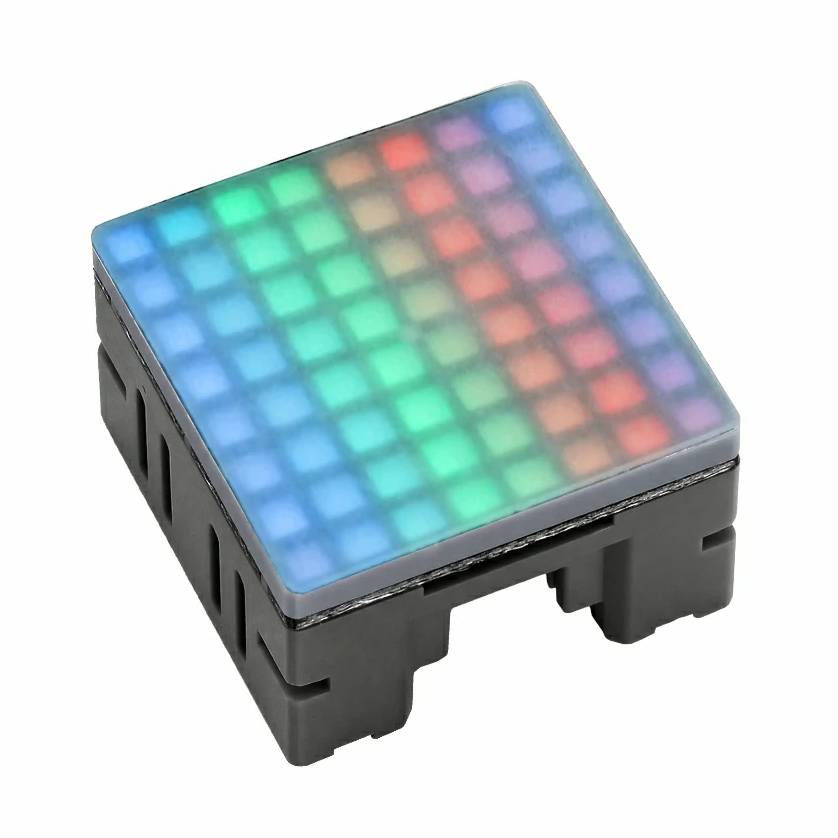

Matryca Chain RGB pozwala regulować jasność diod, dzięki czemu można dostosować efekt świetlny do konkretnego zastosowania.
Główne cechy matrycy LED RGB M5Stack Chain RGB
- Matryca LED RGB 8x8: 64 adresowalne diody WS2812E pozwalają tworzyć kolorowe grafiki, symbole, napisy i animacje
- Sterowanie RGB565: możliwość niezależnego ustawiania kolorów poszczególnych pikseli oraz grupowego zapisu danych
- Bufor 64 pikseli RGB565: umożliwia szybkie odświeżanie zawartości całej matrycy
- Obsługa znaków ASCII: wbudowany mechanizm renderowania znaków ułatwia prezentowanie liter, cyfr i komunikatów
- Przewijanie tekstu: możliwość wyświetlania przewijanych napisów o długości do 32 znaków na jeden moduł
- Kolorowe napisy: przewijany tekst może być wyświetlany w określonym kolorze lub z wykorzystaniem efektów gradientowych
- Regulacja jasności: wielopoziomowe sterowanie jasnością pozwala dostosować intensywność świecenia do projektu i warunków otoczenia
- Obrót obrazu: obsługa orientacji 0°, 90°, 180° oraz 270° ułatwia montaż modułu w różnych pozycjach
- Mikrokontroler STM32G031G8U6: odpowiada za obsługę matrycy LED i komunikację z urządzeniem nadrzędnym
- Komunikacja UART: transmisja z prędkością 115200 bps w konfiguracji 8N1
- Połączenie daisy-chain: możliwość szeregowego łączenia urządzeń pozwala rozbudowywać projekt o kolejne elementy serii Chain

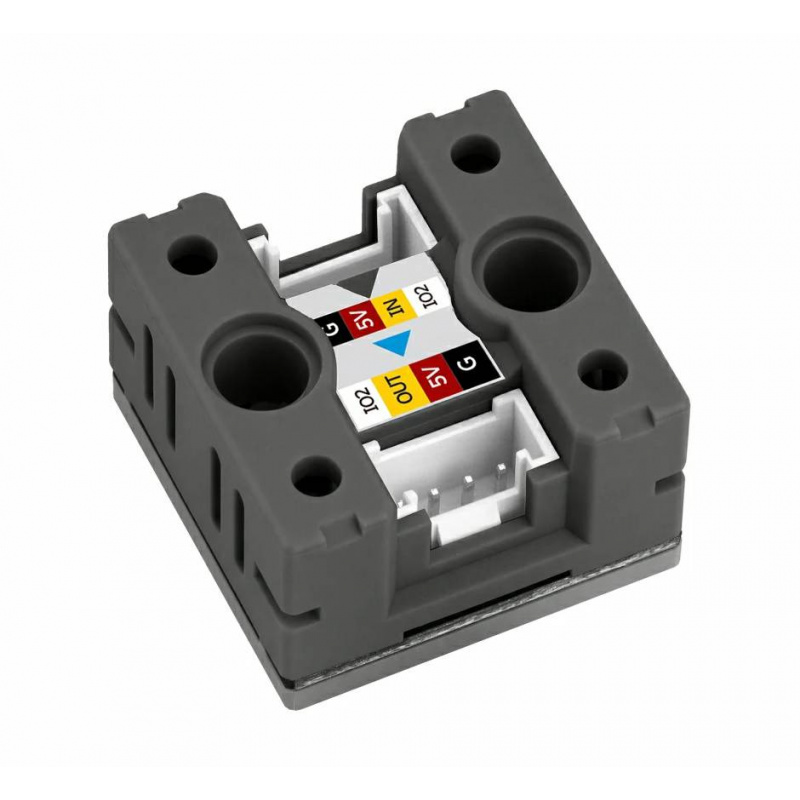

- Dwa złącza HY2.0-4P: umożliwiają elastyczne łączenie modułu z pozostałymi urządzeniami M5Stack Chain
- Kompaktowa konstrukcja: wymiary 24 x 24 x 16 mm ułatwiają integrację matrycy z niewielkimi urządzeniami i projektami prototypowymi
Kompatybilność i programowanie M5Stack Chain RGB
Chain RGB został opracowany jako element ekosystemu M5Stack Chain i wykorzystuje dwa złącza HY2.0-4P oraz interfejs UART do komunikacji z innymi urządzeniami tej serii. Architektura daisy-chain pozwala szeregowo łączyć kolejne moduły, dzięki czemu matryca może być częścią bardziej rozbudowanego systemu interaktywnego lub świetlnego. Producent udostępnia bibliotekę M5Chain dla Arduino, przewodnik programistyczny dla Chain RGB, wewnętrzny firmware oraz dokumentację protokołu komunikacyjnego, co ułatwia tworzenie własnego oprogramowania i integrację modułu z projektami embedded.

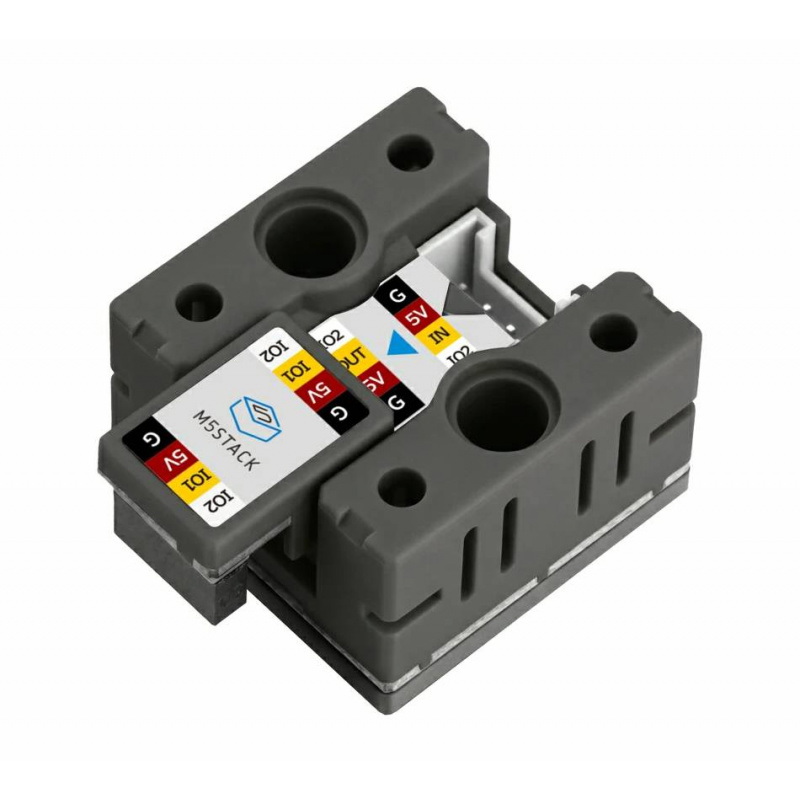

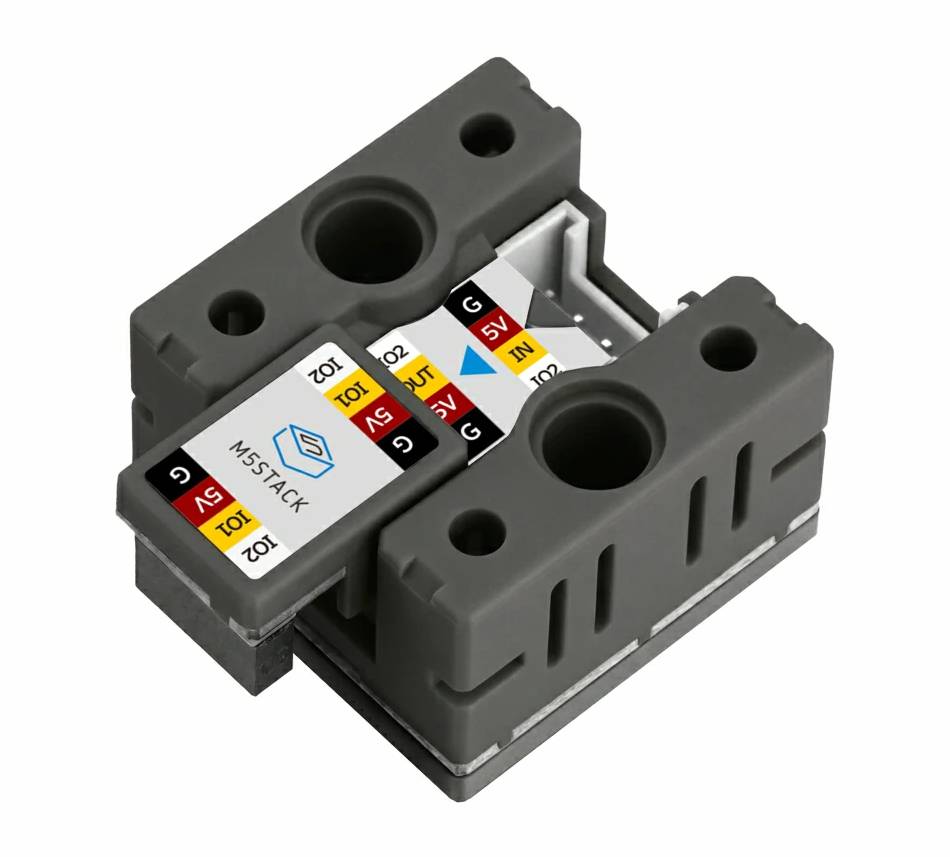

W zestawie znajduje się Chain Bridge umożliwiający łatwe łączenie sąsiadujących komponentów za pomocą złącz Grove.
M5Stack Chain RGB sprawdzi się w projektach wymagających kolorowego wyświetlania informacji, animacji i efektów świetlnych.
Specyfikacja techniczna M5Stack Chain RGB U218
- Typ wyświetlacza: pełnokolorowa matryca LED RGB
- Rozdzielczość matrycy: 8 x 8 LED
- Liczba diod LED: 64
- Typ diod LED: WS2812E
- Format kolorów: RGB565
- Mikrokontroler: STM32G031G8U6
- Napięcie zasilania: 5 V DC
- Komunikacja: UART
- Prędkość transmisji: 115200 bps
- Format transmisji: 8N1
- Interfejs: 2 x HY2.0-4P
- Bufor ramki: 64 piksele RGB565
- Sterowanie pojedynczymi pikselami: tak
- Grupowy zapis pikseli: tak
- Generator znaków ASCII: tak
- Maksymalna długość przewijanego tekstu: 32 znaki na moduł
- Przewijanie tekstu w stałym kolorze: tak
- Efekty gradientowe tekstu: tak
- Regulacja jasności: tak
- Zalecany poziom jasności podczas długotrwałej pracy: 50%
- Obsługiwany obrót obrazu: 0°, 90°, 180° i 270°
- Komunikacja daisy-chain: tak
- Pobór prądu w trybie czuwania: 13,46 mA przy 5 V
- Pobór prądu podczas pracy: 127,51 mA przy 5 V przy maksymalnej jasności i wyświetlaniu koloru białego
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 24 x 24 x 16 mm
- Masa: 6,5 g
Zawartość zestawu
- 1x M5Stack Chain RGB
- 1x Chain Bridge
