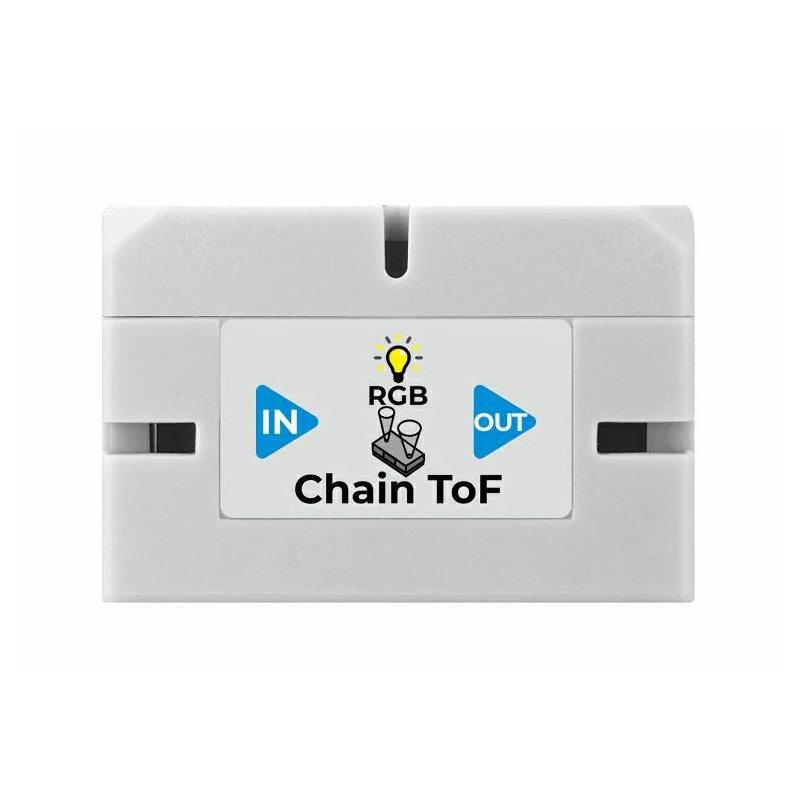

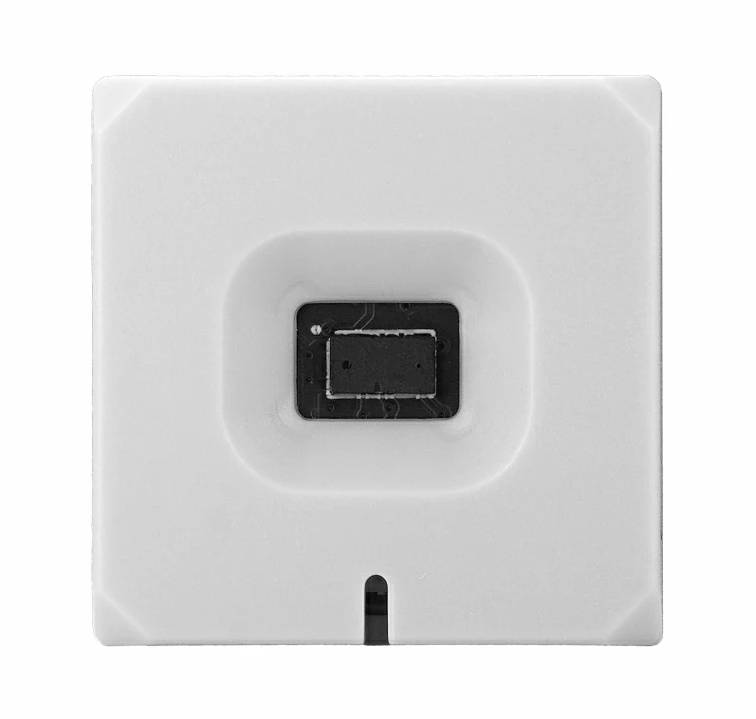

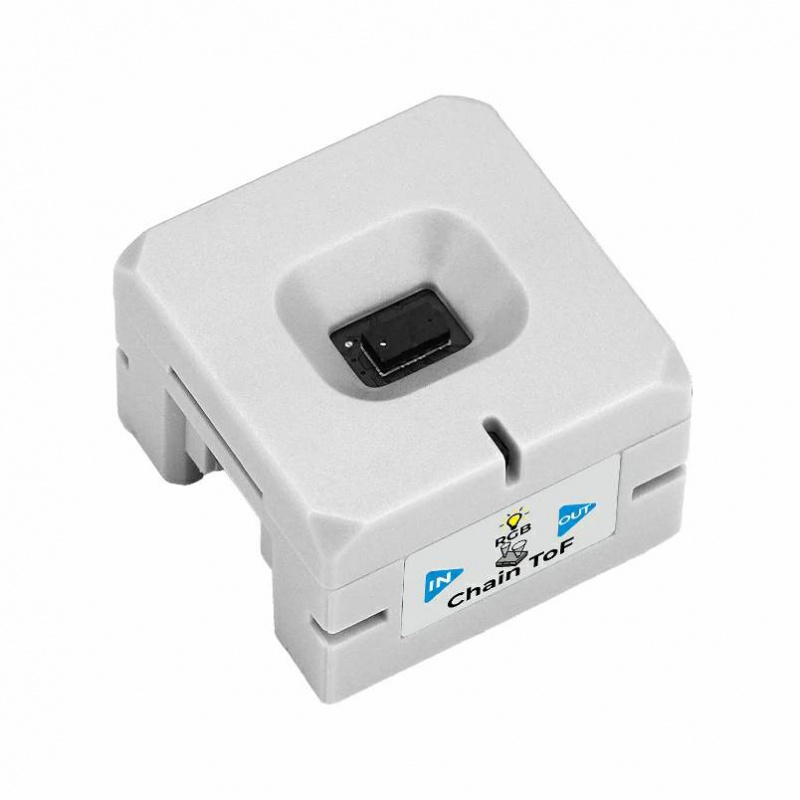

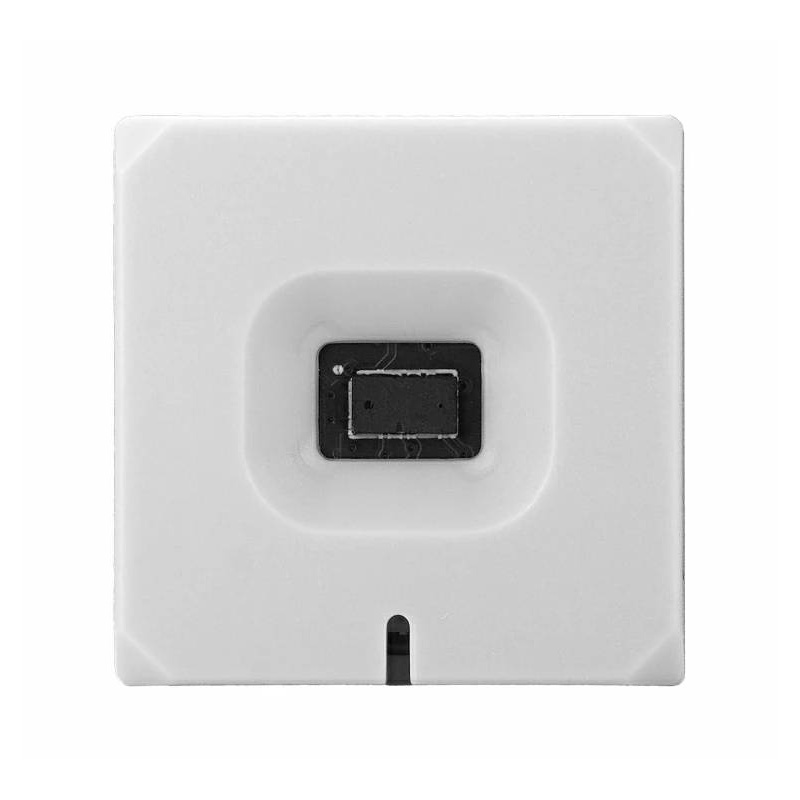

Opis produktu: Chain ToF - VL53L0 - laserowy czujnik odległości - 3 - 200 cm - M5Stack U209
Chain ToF to moduł pomiarowy opracowany z myślą o systemie M5Stack Chain, umożliwiający szybkie i precyzyjne mierzenie odległości bez kontaktu z obiektem. Sercem urządzenia jest laserowy czujnik VL53L0C, który zapewnia pomiary w zakresie od 3 cm do 200 cm. W typowych warunkach maksymalny efektywny zasięg wynosi około 120 cm, natomiast osiągnięcie pełnych 200 cm jest możliwe po włączeniu trybu Long Range i pracy w ciemnym otoczeniu bez zakłóceń podczerwieni. Za obsługę modułu odpowiada mikrokontroler STM32G031G8U6, a komunikacja odbywa się przez interfejs UART z protokołem połączeń szeregowych typu daisy-chain. Dwa złącza HY2.0-4P umożliwiają łatwe dołączanie kolejnych modułów serii Chain, pozwalając budować rozbudowane systemy sterowania i interakcji. Dodatkowo czujnik wyposażono w programowalną diodę WS2812C RGB, która może pełnić funkcję sygnalizacji stanu pracy.

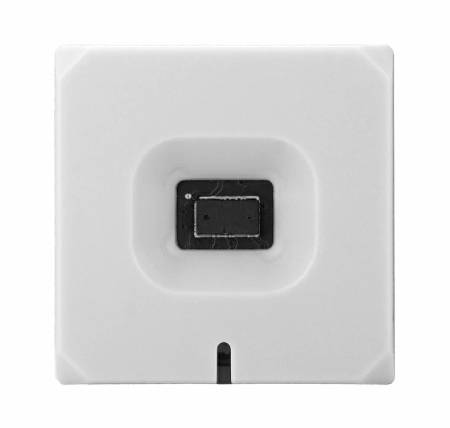

Chain ToF - VL53L0 - laserowy czujnik odległości - 3 - 200 cm - M5Stack U209.

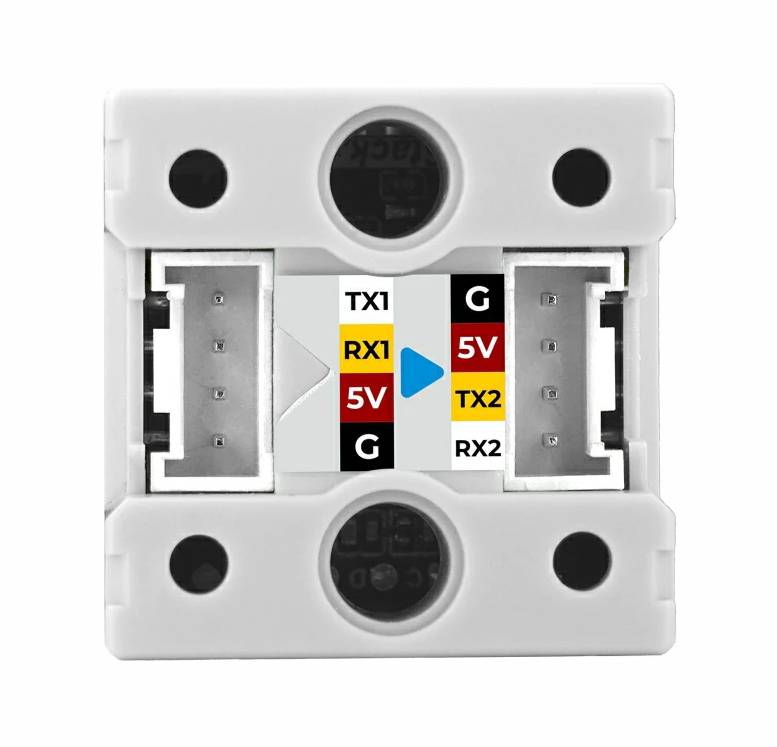

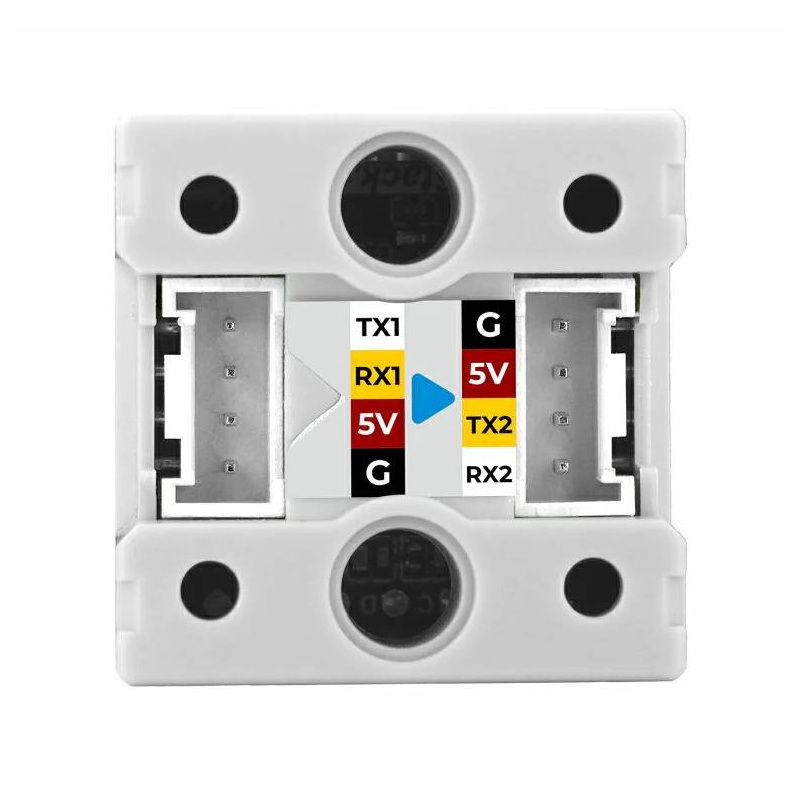

Dzięki dwóm interfejsom Grove czujnik można rozbudować o dodatkowe moduły z serii Chain.
Główne cechy czujnika ToF
- Laserowy czujnik VL53L0C: precyzyjny bezdotykowy pomiar odległości z wykorzystaniem technologii Time of Flight
- Zakres pomiarowy od 3 cm do 200 cm: możliwość pracy zarówno przy wykrywaniu bliskich, jak i bardziej oddalonych obiektów
- Dokładność pomiaru ±3%: odpowiednia do wielu zastosowań w automatyce, robotyce i systemach interaktywnych
- Mikrokontroler STM32G031G8U6: odpowiada za obsługę pomiarów oraz komunikację z pozostałymi modułami
- Komunikacja UART: obsługa połączeń szeregowych w topologii daisy-chain
- Dwa złącza HY2.0-4P: łatwe rozszerzanie systemu o kolejne moduły serii M5Stack Chain
- Programowalna dioda WS2812C RGB: umożliwia wizualną sygnalizację działania urządzenia
- Kompaktowa konstrukcja: moduł dobrze sprawdza się w niewielkich projektach elektronicznych
Specyfikacja techniczna Chain ToF
- Mikrokontroler: STM32G031G8U6
- Czujnik odległości: VL53L0C
- Technologia pomiaru: Time of Flight (ToF)
- Zakres pomiarowy: od 3 cm do 200 cm
- Typowy maksymalny zasięg: około 120 cm
- Dokładność pomiaru: ±3%
- Napięcie zasilania: DC 5 V
- Interfejs komunikacyjny: UART
- Typ złącza: 2 x HY2.0-4P
- Dioda LED RGB: 1 x WS2812C
- Pobór prądu - tryb Stop z białą diodą RGB: DC 5 V @ 21,27 mA
- Pobór prądu - pojedynczy pomiar: DC 5 V @ 20,26 mA
- Pobór prądu - pomiar ciągły: DC 5 V @ 24,75 mA
- Temperatura pracy: od 0°C do 40°C
- Wymiary produktu: 23,9 x 23,9 x 16,0 mm
- Masa produktu: 8,8 g
Zawartość zestawu
- 1x Chain ToF (VL53L0)
- 1x Chain Bridge

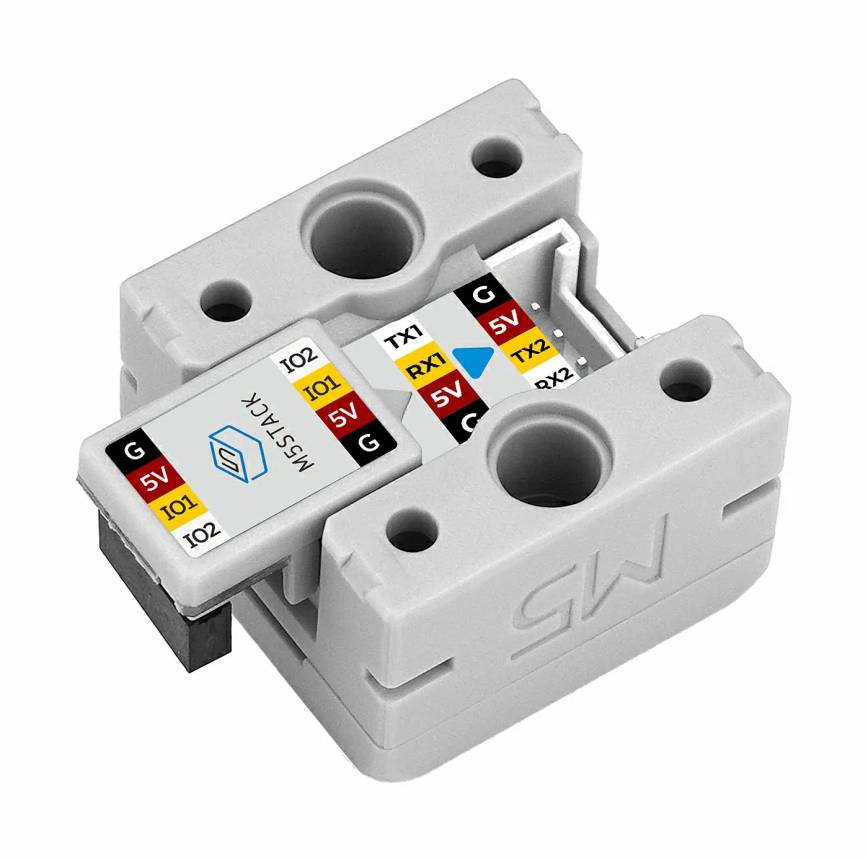

W zestawie znajduje się dodatkowo łącznik Grove - Chain Bridge.
