Opis produktu: Chain Mono - matryca LED 8x8 z białymi diodami - UART - M5Stack U217

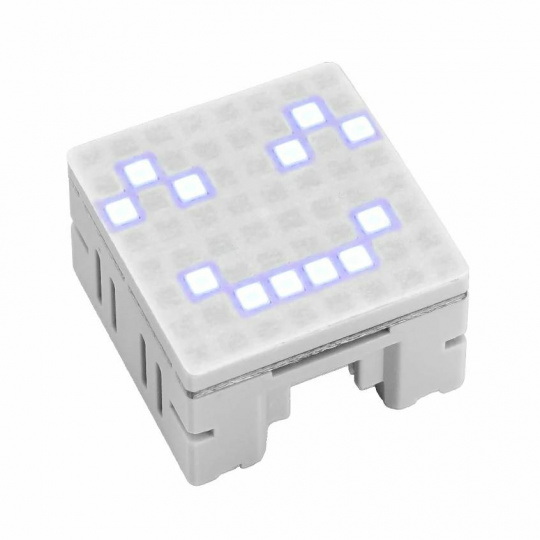

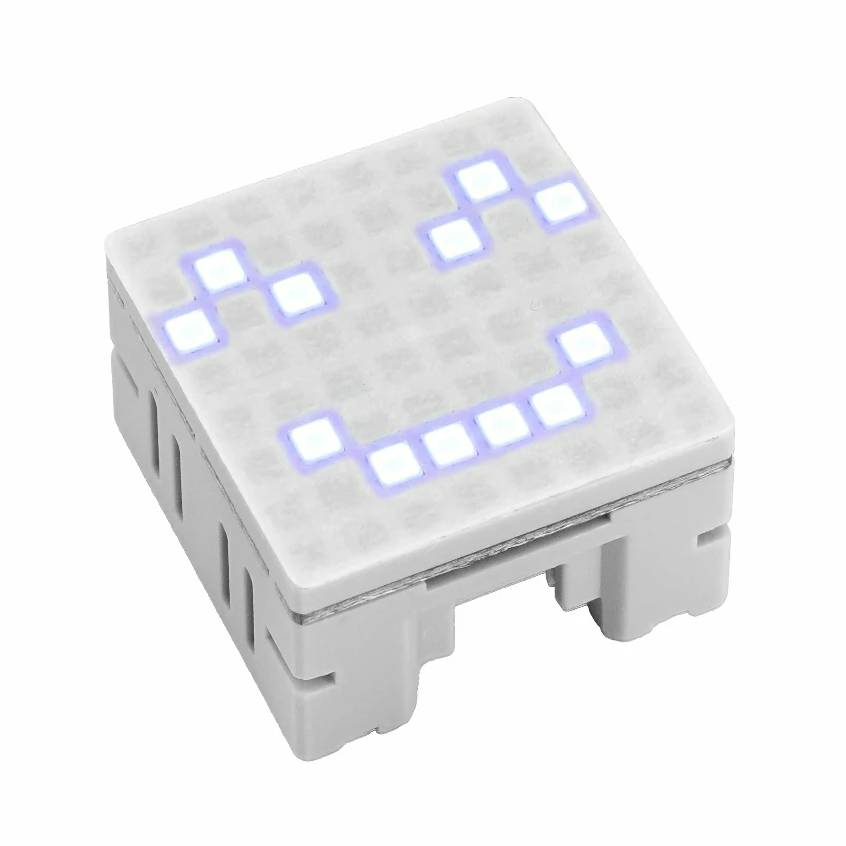

M5Stack Chain Mono to niewielki moduł wyświetlacza wyposażony w 64 białe diody LED ułożone w matrycy 8x8. Pozwala sterować pojedynczymi pikselami, zapisywać grupy pikseli oraz szybko odświeżać całą zawartość ekranu za pomocą 8-bajtowego bufora ramki. Wbudowana obsługa znaków ASCII umożliwia prezentowanie liter, cyfr i komunikatów tekstowych, a funkcje przewijania, regulacji jasności oraz zmiany orientacji obrazu ułatwiają tworzenie czytelnych interfejsów i efektów świetlnych. Za pracę modułu odpowiada STM32G031G8U6, natomiast transmisja odbywa się przez UART z prędkością 115200 bps. Dwa złącza HY2.0-4P pozwalają włączać Chain Mono w rozbudowane zestawy M5Stack Chain i łączyć go z kolejnymi modułami.
Chain Mono - matryca LED 8x8 z białymi diodami - UART - M5Stack U217.
M5Stack Chain Mono sprawdzi się w projektach wymagających prostego i czytelnego wyświetlania informacji za pomocą diod LED.
Główne cechy matrycy LED M5Stack Chain Mono

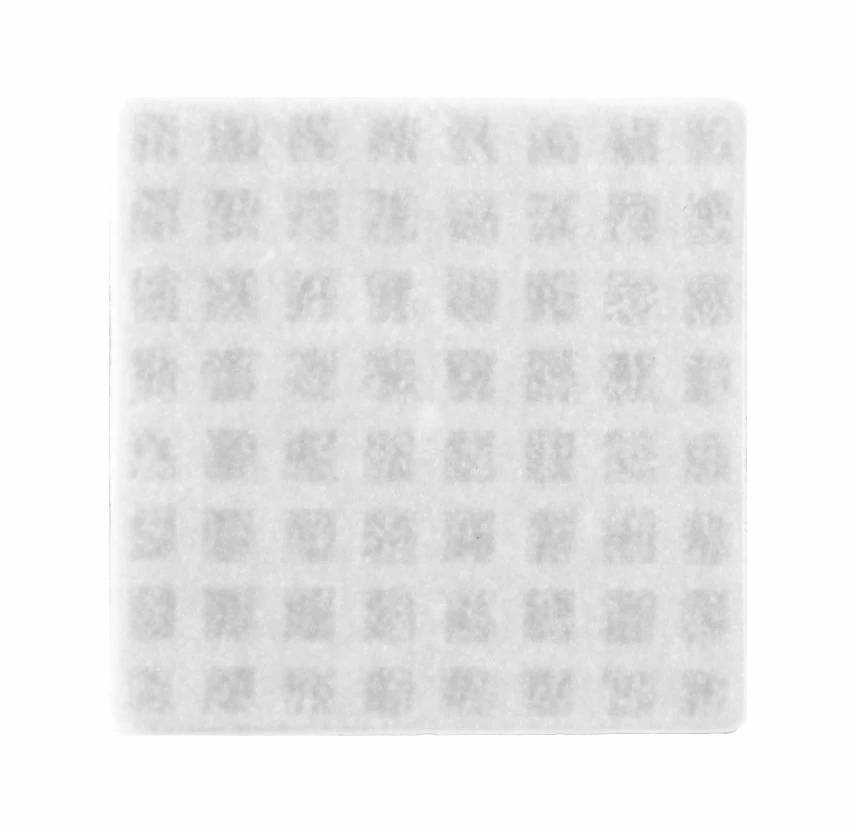

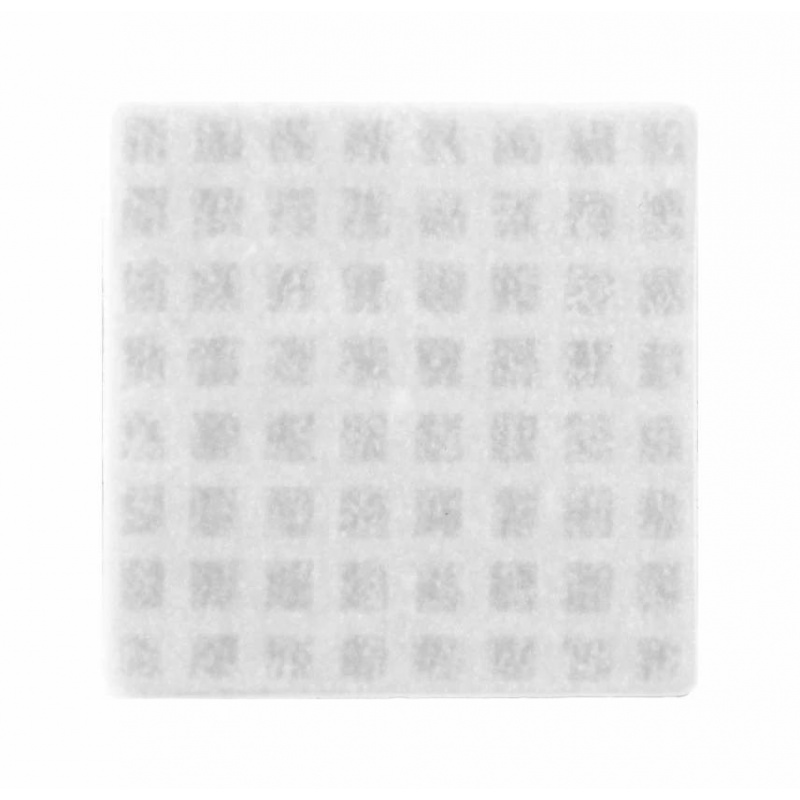

- Matryca LED 8x8: 64 monochromatyczne białe diody LED do prezentowania tekstu, symboli, prostych grafik i animacji
- Sterowanie pojedynczymi pikselami: możliwość niezależnego ustawiania stanu każdej diody oraz grupowego zapisu danych
- Szybkie odświeżanie ekranu: 8-bajtowy bufor ramki umożliwia sprawną aktualizację całej matrycy
- Obsługa znaków ASCII: wbudowany generator znaków ułatwia wyświetlanie liter, cyfr oraz komunikatów
- Przewijanie tekstu: funkcja tworzenia dynamicznych napisów i prostych komunikatów informacyjnych
- Regulacja jasności: możliwość dopasowania intensywności świecenia do warunków otoczenia i zastosowania
- Obrót obrazu: obsługa orientacji 0°, 90°, 180° oraz 270° pozwala swobodnie zamontować moduł
- Mikrokontroler STM32G031G8U6: układ odpowiada za obsługę matrycy oraz komunikację z urządzeniem nadrzędnym
- Komunikacja UART: transmisja z prędkością 115200 bps w konfiguracji 8N1
- Połączenie daisy-chain: możliwość szeregowego łączenia modułów pozwala rozbudować projekt o kolejne elementy serii Chain

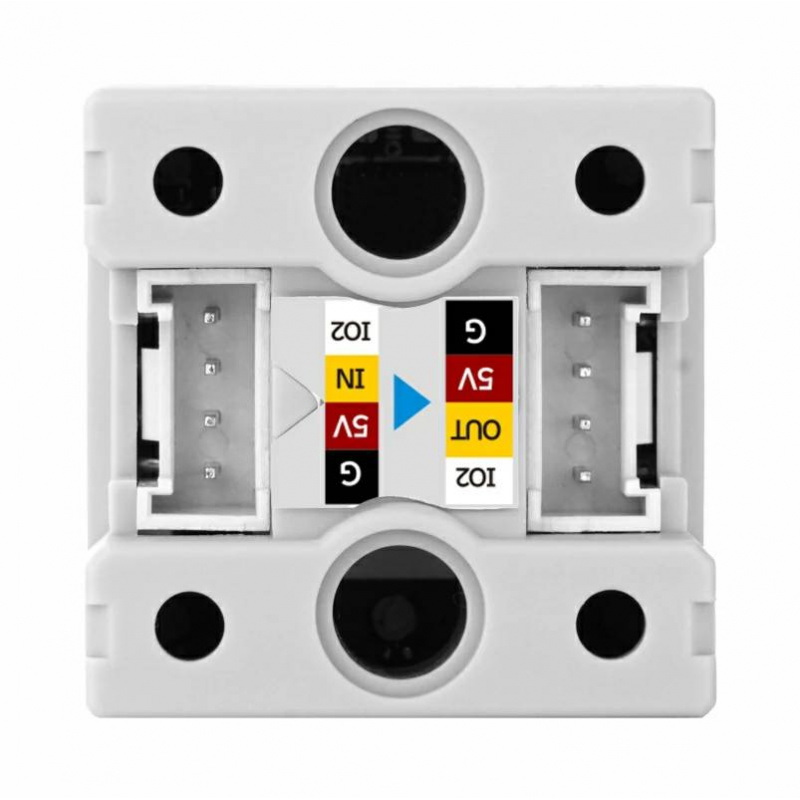

- Dwa złącza HY2.0-4P: ułatwiają integrację modułu z pozostałymi urządzeniami ekosystemu M5Stack Chain
- Kompaktowa konstrukcja: wymiary 24 x 24 x 16 mm ułatwiają zastosowanie modułu w niewielkich obudowach i projektach prototypowych
Kompatybilność i programowanie modułu M5Stack Chain Mono
Chain Mono został zaprojektowany jako element ekosystemu M5Stack Chain i może być łączony z innymi modułami tej serii za pomocą interfejsów HY2.0-4P oraz komunikacji UART w układzie daisy-chain. Producent udostępnia bibliotekę M5Chain dla Arduino, dzięki której moduł można wykorzystać w projektach tworzonych w popularnym środowisku Arduino, a dokumentacja zawiera również przykład obsługi Chain Mono. Dostępne są ponadto otwarte zasoby dotyczące wewnętrznego firmware oraz opis protokołu komunikacyjnego, co ułatwia tworzenie własnych aplikacji i integrację matrycy z bardziej rozbudowanymi systemami embedded.
Możliwość łączenia kolejnych elementów serii Chain ułatwia budowę większych, interaktywnych instalacji.

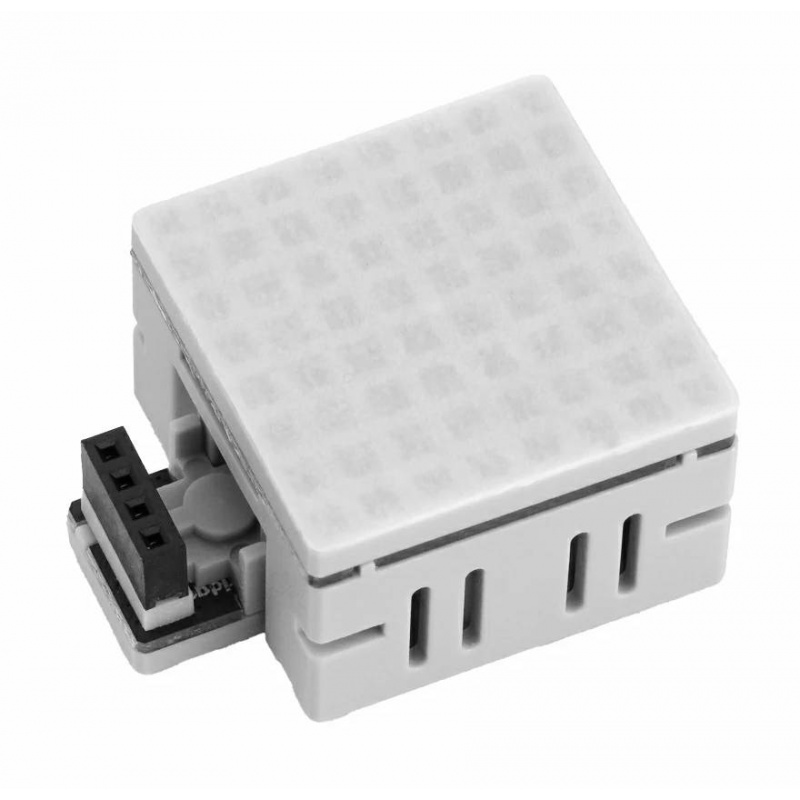

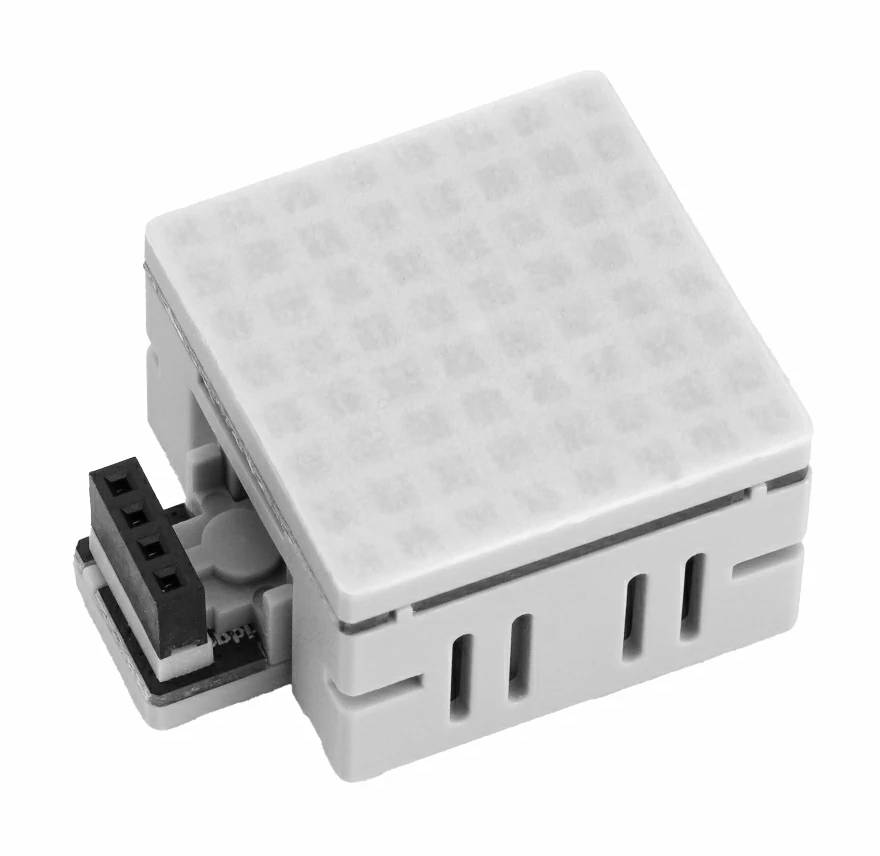

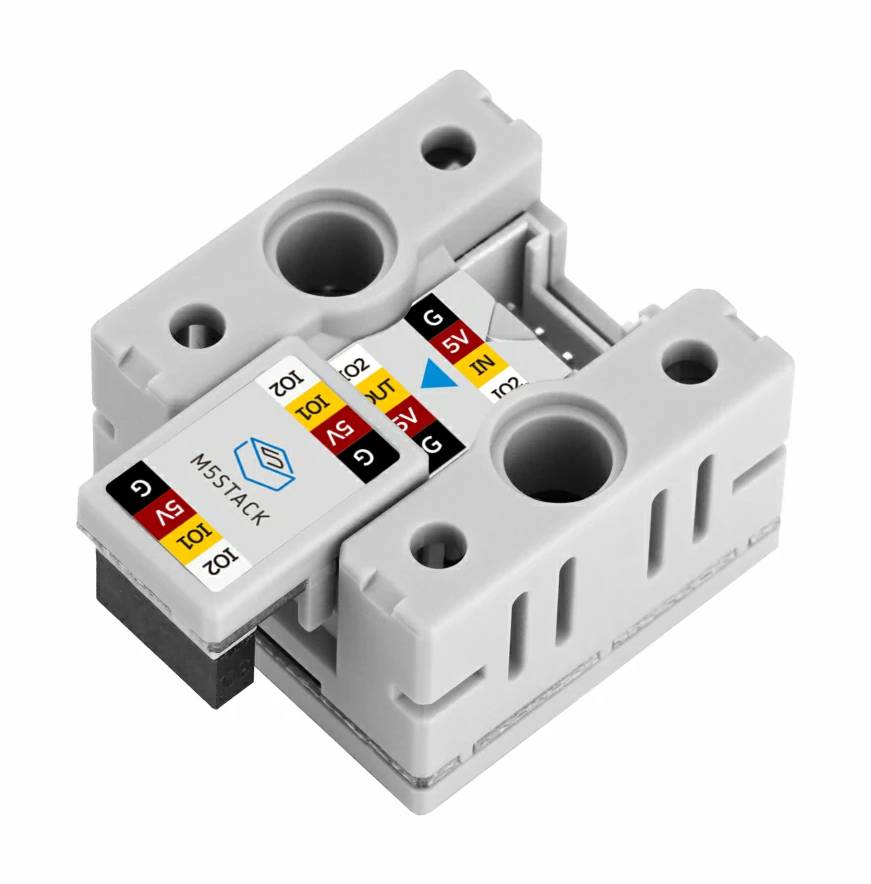

W zestawie znajduje się Chain Bridge umożliwiający łatwe łączenie sąsiadujących komponentów za pomocą złącz Grove.
Specyfikacja techniczna M5Stack Chain Mono U217
- Typ wyświetlacza: monochromatyczna matryca LED
- Rozdzielczość matrycy: 8 x 8 LED
- Liczba diod LED: 64
- Kolor diod LED: biały
- Mikrokontroler: STM32G031G8U6
- Napięcie zasilania: 5 V DC
- Komunikacja: UART
- Prędkość transmisji: 115200 bps
- Format transmisji: 8N1
- Interfejs: 2 x HY2.0-4P
- Bufor ramki: 8 B
- Sterowanie pojedynczymi pikselami: tak
- Grupowy zapis pikseli: tak
- Generator znaków ASCII: tak
- Przewijanie tekstu: tak
- Regulacja jasności: tak
- Obsługiwany obrót obrazu: 0°, 90°, 180° i 270°
- Komunikacja daisy-chain: tak
- Pobór prądu w trybie czuwania: 8,13 mA przy 5 V
- Pobór prądu podczas pracy: 22,29 mA przy 5 V przy maksymalnej jasności i włączonych wszystkich diodach
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 24 x 24 x 16 mm
- Masa: 6,2 g
Zawartość zestawu
- 1x M5Stack Chain Mono
- 1x Chain Bridge
