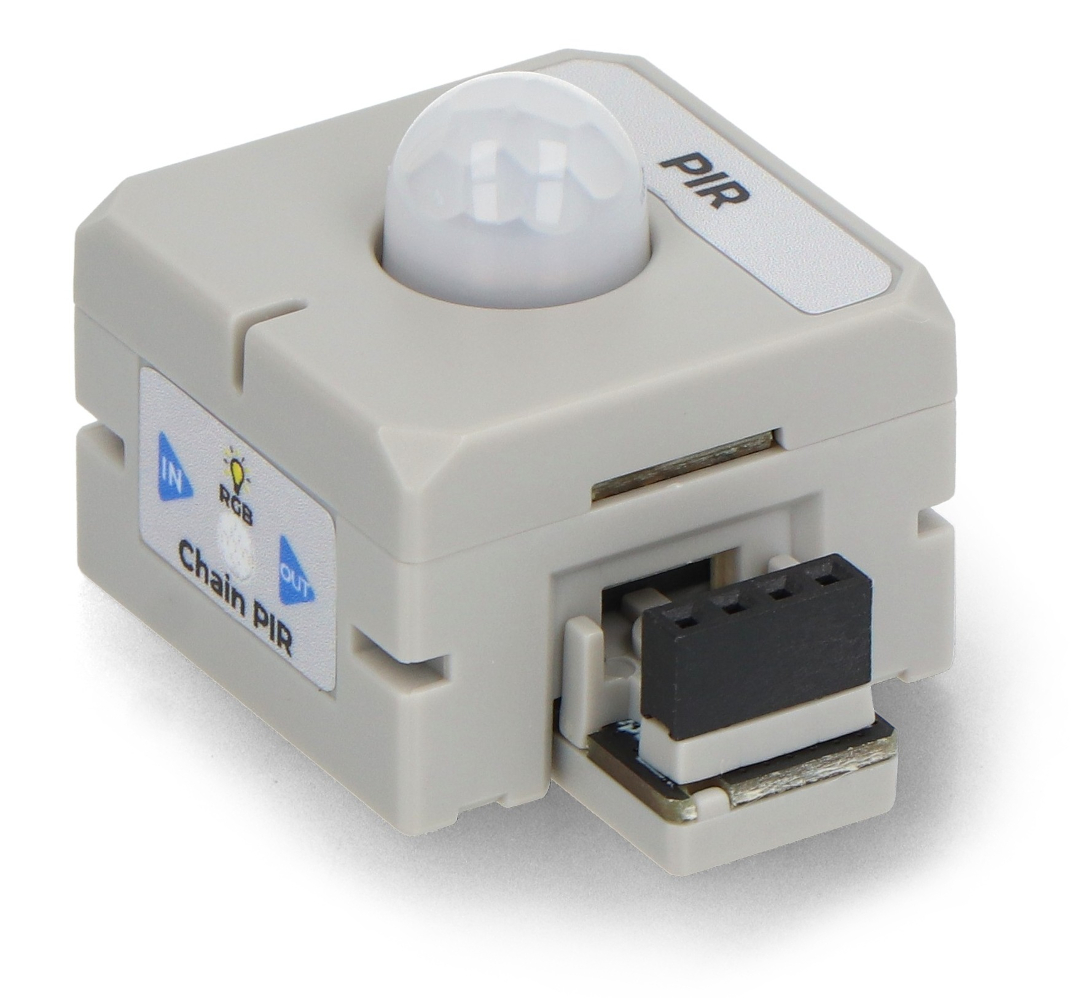

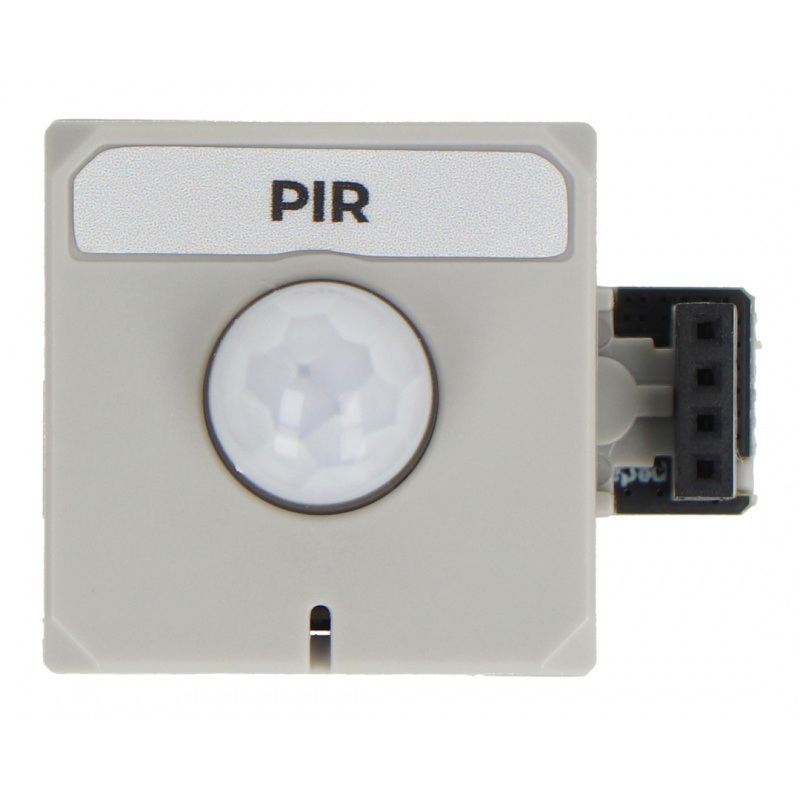

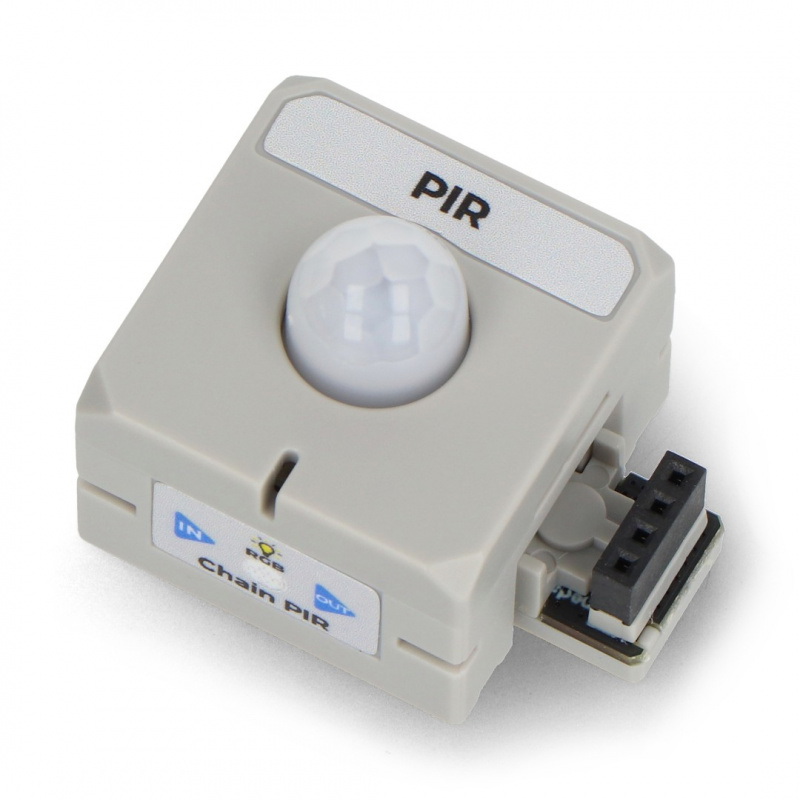

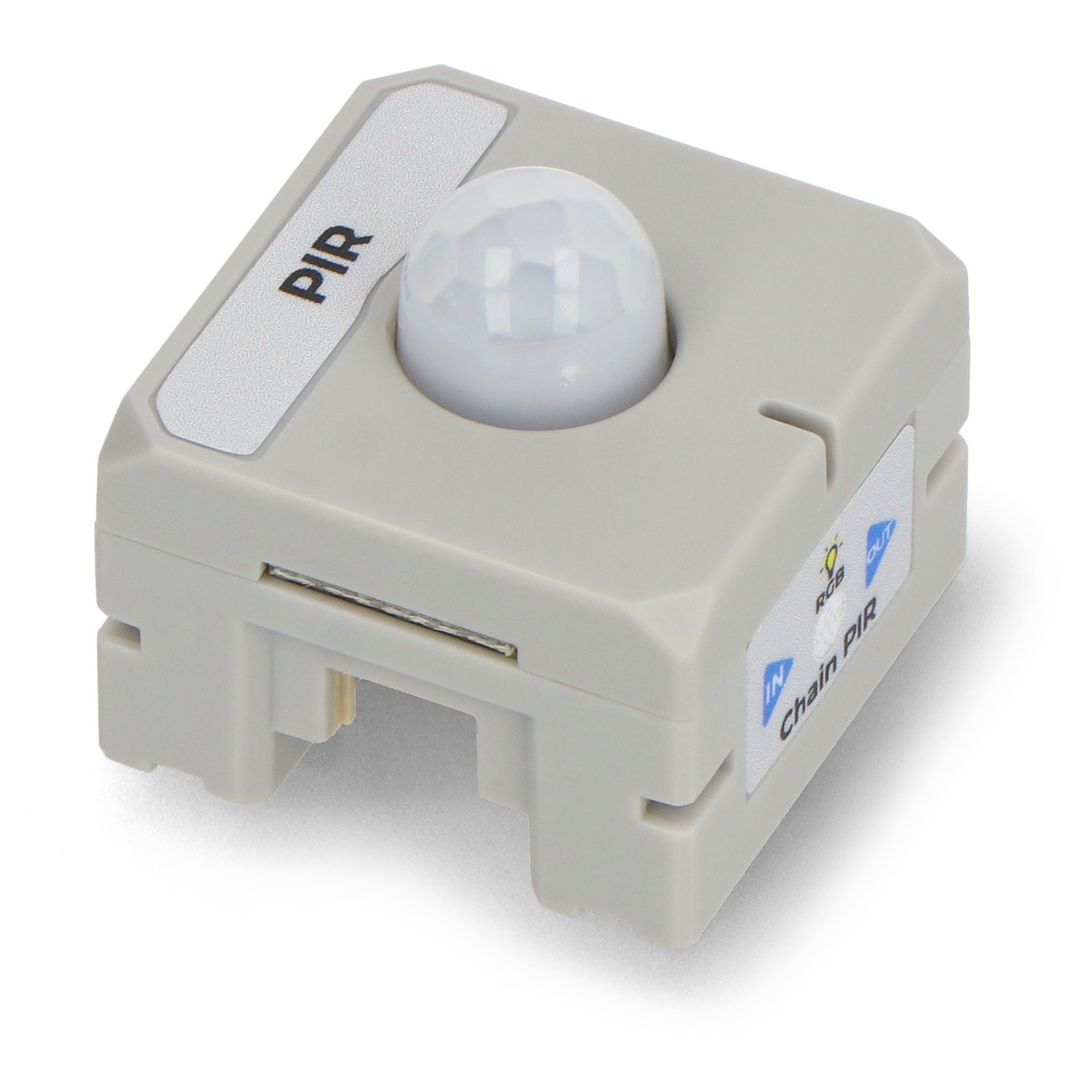

Opis produktu: Chain PIR - czujnik ruchu PIR - STM32G031- M5Stack U225
M5Stack Chain PIR jest modułem wejściowym służącym do wykrywania ruchu i aktywności człowieka na podstawie zmian promieniowania podczerwonego. Wykorzystuje piroelektryczny sensor AS312, oferujący zasięg detekcji do 2,4 m oraz kąt wykrywania od -60° do 60°. Wbudowana programowalna dioda RGB WS2812C może dodatkowo informować o stanie urządzenia lub wykryciu ruchu. Za przetwarzanie danych odpowiada mikrokontroler STM32G031G8U6, a komunikacja z kontrolerem odbywa się przez UART z prędkością 115200 bps. Dwa porty HY2.0-4P pozwalają łączyć moduł z kolejnymi urządzeniami serii M5Stack Chain.

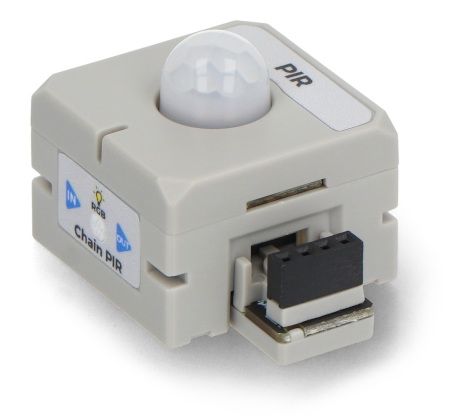

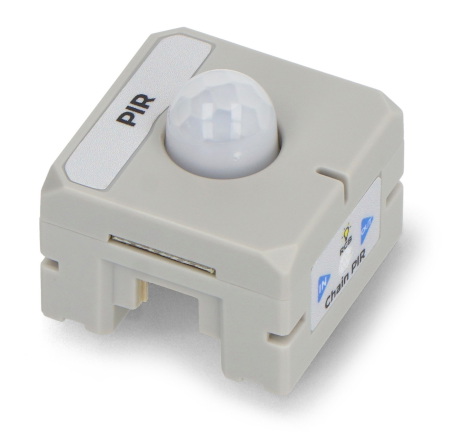

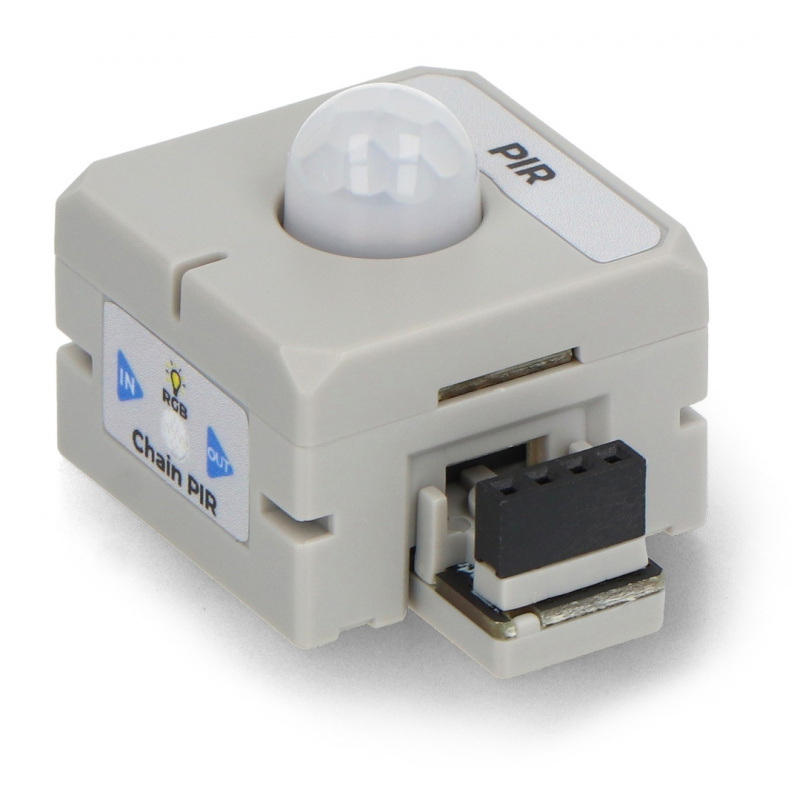

Chain PIR - czujnik ruchu PIR - STM32G031- M5Stack U225.
M5Stack Chain PIR sprawdzi się w projektach wymagających automatycznego wykrywania ruchu i reagowania na pojawienie się osoby w monitorowanej strefie.
Główne cechy modułu Chain PIR
- Piroelektryczny czujnik PIR AS312: umożliwia wykrywanie ruchu ludzi i innych obiektów emitujących promieniowanie podczerwone
- Zasięg detekcji do 2,4 m: pozwala monitorować niewielkie pomieszczenia, stanowiska oraz strefy w pobliżu urządzenia
- Kąt detekcji od -60° do 60°: zapewnia szerokie pole wykrywania ruchu
- Programowalna dioda RGB: układ WS2812C umożliwia wizualną sygnalizację stanu czujnika
- Mikrokontroler STM32G031G8U6: odpowiada za przetwarzanie danych z sensora i obsługę komunikacji
- Komunikacja UART: transmisja danych odbywa się z prędkością 115200 bps w konfiguracji 8N1
- Dwa tryby pracy: moduł może automatycznie raportować zmianę stanu PIR lub odpowiadać na zapytania kontrolera

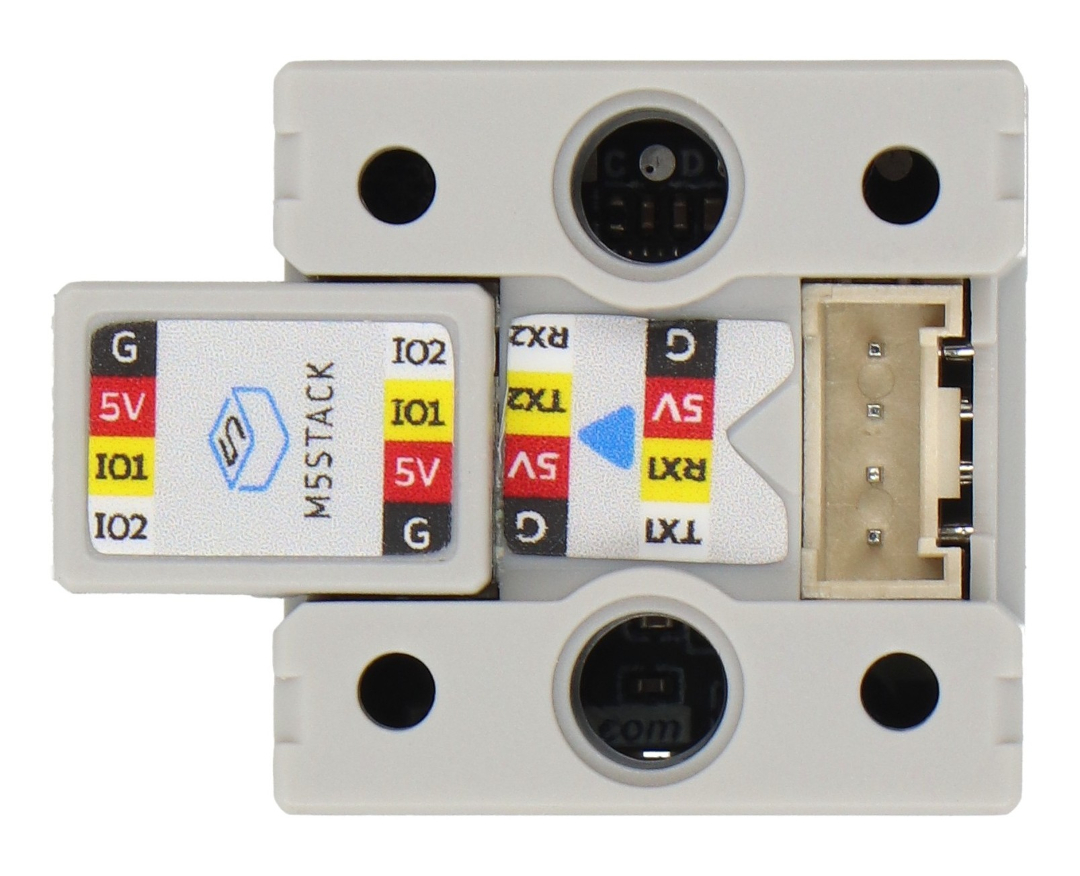

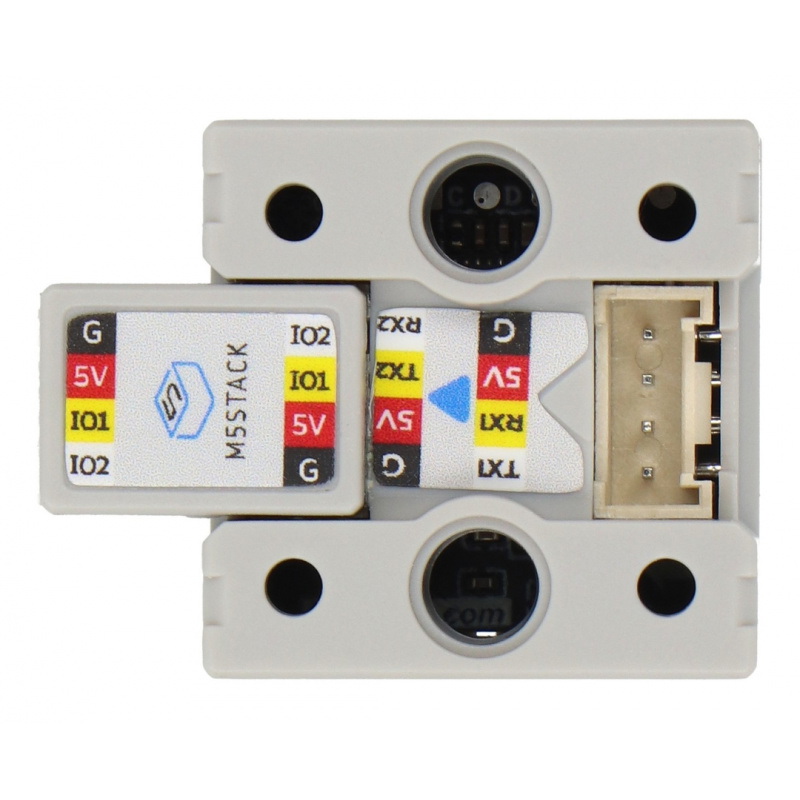

- Połączenie szeregowe: dwa złącza HY2.0-4P umożliwiają dołączanie kolejnych urządzeń M5Stack Chain
- Obsługa Arduino i UIFlow2: producent udostępnia bibliotekę, przykładowe programy i dokumentację programistyczną
- Niewielki pobór prądu: podczas pracy moduł pobiera około 10,74 mA przy napięciu 5 V
Specyfikacja techniczna M5Stack U225
- Mikrokontroler: STM32G031G8U6
- Sensor: AS312 - piroelektryczny czujnik podczerwieni
- Napięcie zasilania: 5 V DC
- Komunikacja: UART
- Parametry UART: 115200 bps, 8N1
- Interfejs: 2 x HY2.0-4P
- Dioda RGB: 1 x WS2812C
- Maksymalny zasięg detekcji: 2,4 m
- Kąt detekcji: od -60° do 60°
- Interwał detekcji / czas podtrzymania wyzwolenia: 2 s
- Pobór prądu podczas pracy: 10,74 mA przy 5 V
- Tryby pracy: automatyczne raportowanie, tryb zapytania
- Wyprowadzenie diody RGB: PA8
- Wyprowadzenie czujnika PIR: PB0
- UART1: PB6 - TXD1, PB7 - RXD1
- UART2: PA2 - TXD2, PA3 - RXD2
- Wymiary: 23,9 x 23,9 x 22,3 mm
- Masa: 6,8 g
Zawartość zestawu
- 1 x M5Stack Chain PIR
- 1 x Chain Bridge
W zestawie znajduje się Chain Bridge umożliwiający łatwe łączenie sąsiadujących komponentów.
