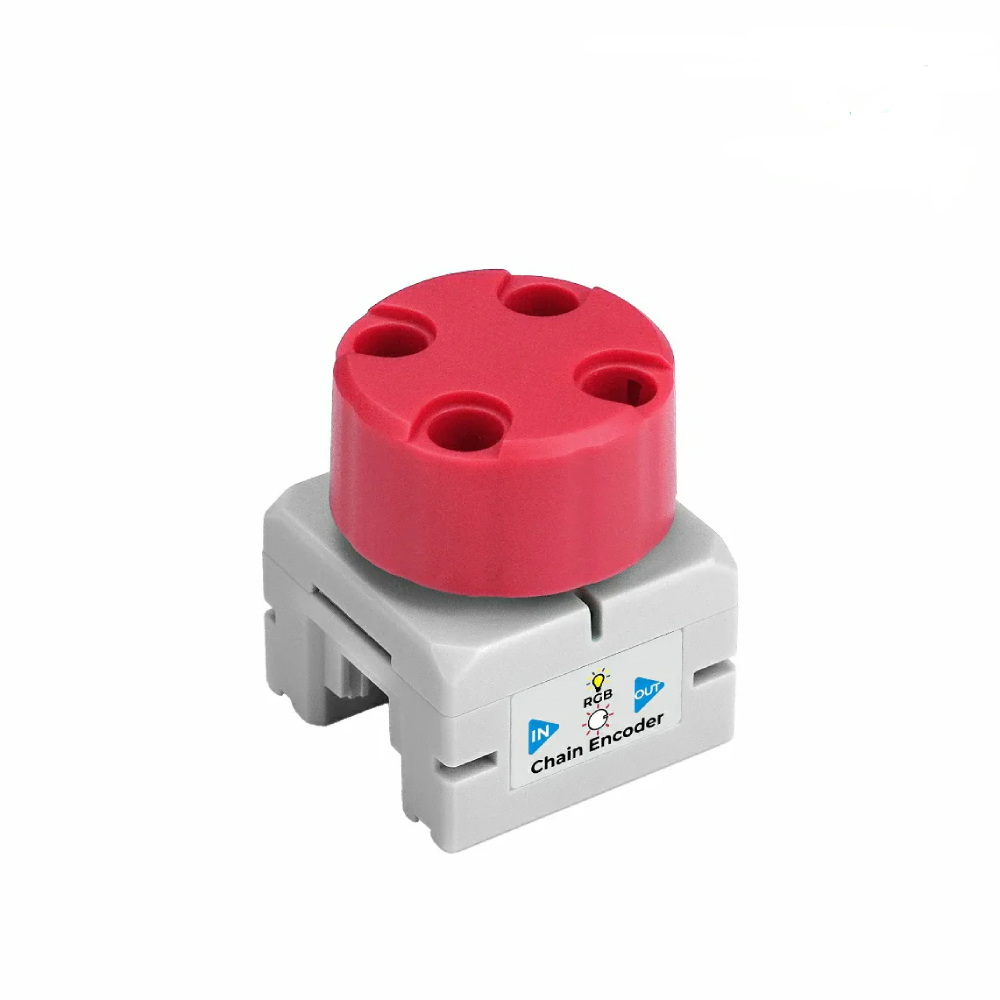

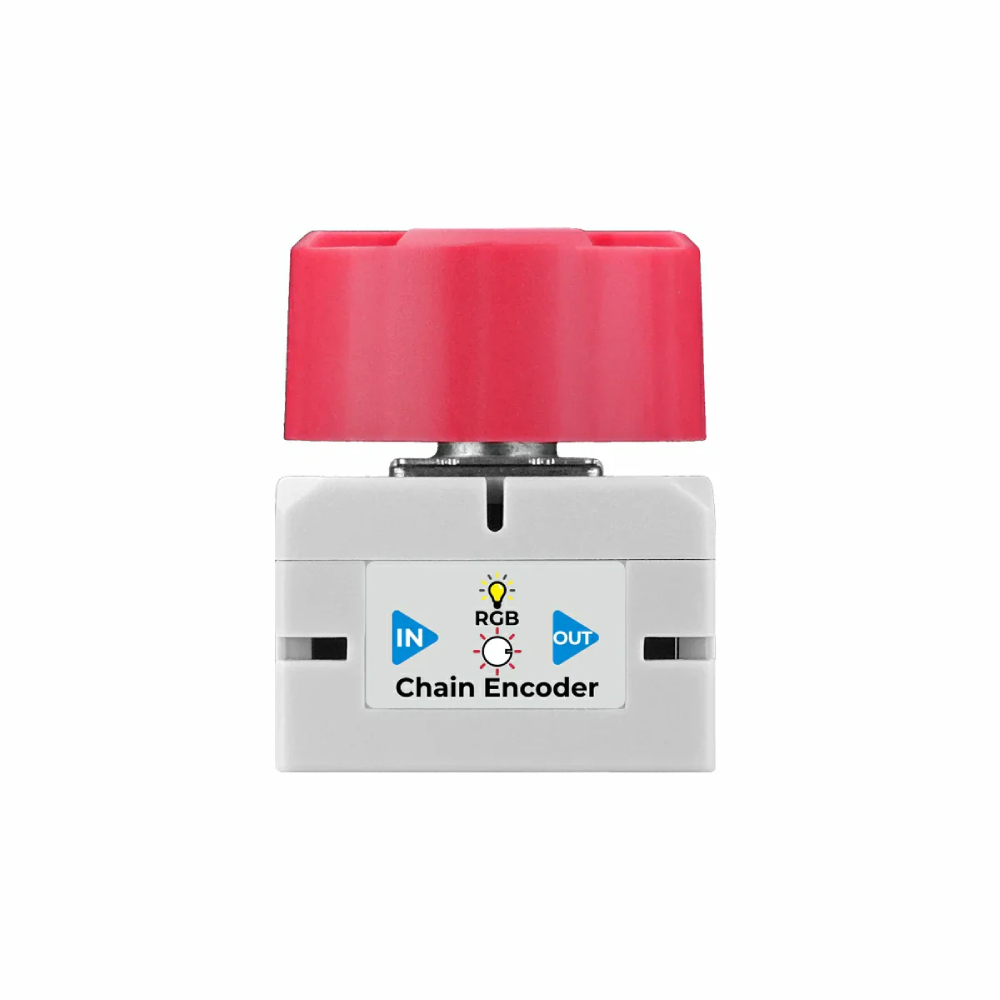

Opis produktu: Chain Encoder - moduł enkodera obrotowego UART z RGB LED i przyciskiem - M5Stack U207
M5Stack Chain Encoder to kompaktowy moduł wejściowy z serii Chain wyposażony w precyzyjny enkoder obrotowy typu AB, przycisk oraz programowalną diodę RGB LED. Moduł umożliwia wykrywanie kierunku obrotu, zliczanie impulsów oraz obsługę funkcji przycisku zintegrowanego z pokrętłem, dzięki czemu doskonale sprawdza się w systemach sterowania, interfejsach użytkownika oraz projektach Smart Home. Urządzenie wykorzystuje mikrokontroler STM32G031G8U6 i komunikuje się za pomocą magistrali UART z obsługą połączeń łańcuchowych (daisy-chain). Dwa złącza HY2.0-4P pozwalają łatwo rozbudowywać system o kolejne moduły serii Chain, tworząc bardziej zaawansowane aplikacje interaktywne.
Chain Encoder - moduł enkodera obrotowego UART z RGB LED i przyciskiem - M5Stack U207.
M5Stack Chain Encoder to kompaktowy moduł wejściowy z serii Chain wyposażony w precyzyjny enkoder obrotowy typu AB.Cechy szczególne
- Enkoder obrotowy AB: obsługa wykrywania kierunku obrotu oraz zliczania impulsów
- Wbudowany przycisk: możliwość realizacji dodatkowych funkcji sterujących
- Programowalna dioda RGB: dioda WS2812B do sygnalizacji i efektów świetlnych
- Komunikacja UART: stabilna transmisja danych z obsługą połączeń daisy-chain
- Rozbudowa systemu Chain: możliwość podłączania kolejnych modułów M5Stack Chain
- Mikrokontroler STM32: wydajny układ STM32G031G8U6 do obsługi interakcji użytkownika
- Kompatybilność z LEGO: łatwa integracja z konstrukcjami edukacyjnymi i mechanicznymi
- Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w projektach DIY
- Szerokie zastosowanie: idealny do Smart Home, paneli sterowania i interfejsów HMI

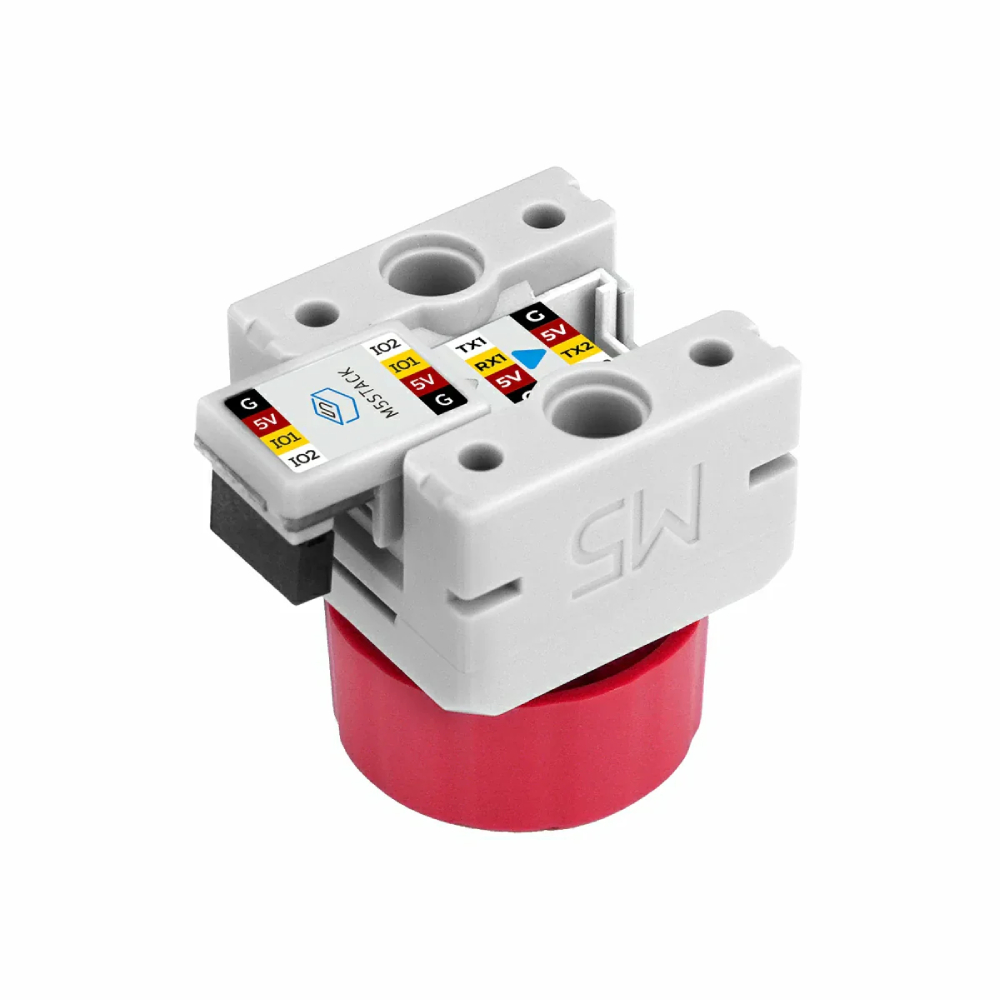

- Złącza HY2.0-4P: szybkie i wygodne podłączenie modułów rozszerzeń
Zastosowania w praktyce
- Seria: M5Stack Chain
- Mikrokontroler: STM32G031G8U6
- Typ enkodera: AB rotary encoder
- Funkcja przycisku: tak
- Dioda RGB: 1 x WS2812B
- Komunikacja:UART
- Interfejsy: 2 x HY2.0-4P
- Obsługa połączeń daisy-chain: tak
- Napięcie zasilania: 5 V DC
- Pobór prądu RGB: 22,51 mA
- Temperatura pracy: od 0 do 40°C
- Konstrukcja kompatybilna z LEGO: tak
- Masa: 10 g
- Wymiary: 23,9 x 23,9 x 29,8 mm
Zawartość zestawu
- Moduł M5Stack Chain Encoder
- Moduł Chain Bridge
Moduł umożliwia wykrywanie kierunku obrotu, zliczanie impulsów oraz obsługę funkcji przycisku zintegrowanego z pokrętłem.
