Opis produktu: pHAT Stack - ekspander wyprowadzeń do Raspberry Pi - zestaw zmontowany - Pimoroni PIM322
pHAT Stack to wszechstronne narzędzie dla miłośników elektroniki, chcących maksymalnie wykorzystać możliwości minikomputera. Łączy się z Raspberry Pi przez 40-pinowy przewód, oferując pięć dodatkowych 40-pinowych listew goldpin. Umożliwia podłączenie 5 nakładek pHAT lub 3 standardowych nakładek HAT. Płytka ma 6 wstępnie przylutowanych listew goldpin, dzięki czemu jest gotowa do użycia bez konieczności lutowania. W zestawie znajdują się męskie złącza GPIO, gumowe nóżki zapobiegające przesuwaniu się oraz metalowe dystanse do stabilnego montażu nakładek. Aby uniknąć konfliktów pinów, zaleca się sprawdzenie kompatybilności modułów za pomocą pinout.xyz lub konfiguratora pHAT Stack. Dzięki temu można tworzyć zaawansowane projekty, takie jak miniaturowe konsole do gier, stacje pogodowe, czy budziki z wyświetlaczami i sterowaniem.
Producent przygotował przewodnik użytkownika ułatwiający rozpoczęcie pracy z płytką pHAT Stack.

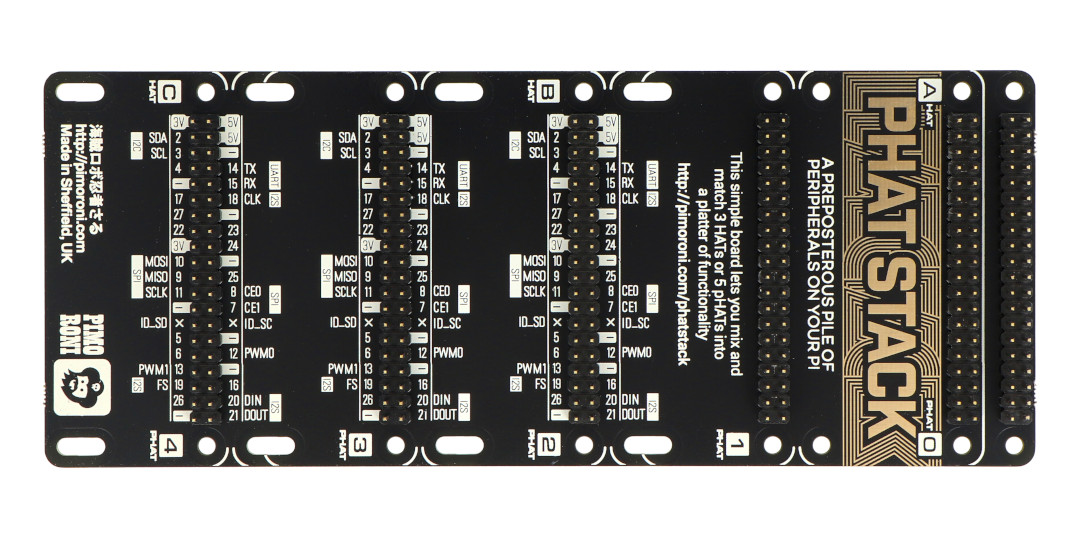

pHAT Stack - ekspander wyprowadzeń do Raspberry Pi - zestaw zmontowany - Pimoroni PIM322.
pHAT Stack umożliwia podłączenie 5 nakładek pHAT lub 3 standardowych nakładek HAT.
Cechy szczególne pHAT Stack
- Wszechstronność: możliwość podłączenia do 5 pHAT-ów lub 3 standardowych HAT-ów.
- Łatwość montażu: zestaw zawiera wszystkie niezbędne elementy montażowe, a listwy goldpin są już wstępnie przylutowane.
- Stabilność: gumowe nóżki i metalowe dystanse zapewniają stabilne i bezpieczne połączenie.
- Bezpieczeństwo: producent udostępnia wskazówki dotyczące unikania konfliktów pinów, a wyprowadzenia są dokładnie opisane.
- Elastyczność: idealny zarówno do tymczasowych, jak i stałych instalacji.
- Możliwości: szeroki zakres konstrukcji, od miniaturowych konsol do gier, przez stacje pogodowe, po budziki z wyświetlaczami i sterowaniem.
Zastosowania płytki pHAT Stack
pHAT Stack to niezwykle wszechstronne narzędzie, które znajduje zastosowanie w wielu kreatywnych projektach z Raspberry Pi. Przykładowe zastosowania obejmują:
- Miniaturowe konsole do gier: różnorodne pHAT-y dodają funkcje wyświetlania i interakcji.
- Stacje pogodowe: moduły pomiarowe i wyświetlacze do monitorowania i prezentacji danych środowiskowych.
- Budziki: wyświetlacze czasu i funkcje sterowania, z możliwością dodania głośników i interfejsów dotykowych.
- Projekty IoT: kontrola i monitorowanie różnorodnych urządzeń i czujników.
- Systemy wyświetlania danych: wżycie pHAT-ów takich jak Four Letter pHAT i Scroll pHAT HD do prezentacji informacji w czasie rzeczywistym.
Dzięki elastyczności i łatwości montażu, pHAT Stack jest idealnym rozwiązaniem zarówno dla początkujących, jak i zaawansowanych użytkowników, pozwalając na eksperymentowanie i rozwijanie projektów elektronicznych.
Płytka posiada 6 wstępnie przylutowanych listew goldpin.
Elementy wchodzące w skład zestawu.
Specyfikacja techniczna ekspandera wyprowadzeń Pimoroni PIM322
- Złącza: 6x 2 x 20 męskie złącza GPIO (wstępnie przylutowane)
- Otwory montażowe: M2,5 dla nakładek HAT i pHAT
- Przewód GPIO: 40-pinowy
- Wymiary płytki: 162 x 65 x 1,75 mm
Zawartość zestawu
- Płytka pHAT Stack
- 6x męskie złącza GPIO 2 x 20 pinów (wstępnie przylutowane)
- 10x czarne mosiężne dystanse
- 4x gumowe, antypoślizgowe nóżki
- 40-pinowy czarny przewód taśmowy GPIO
