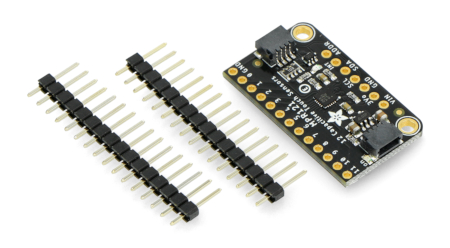

Opis produktu: Adafruit MPR121 moduł dotykowy I2C - 12 przycisków
Moduł z układem MPR121, który realizuje 12 pojemnościowych przycisków dotykowych. Do otworów raster 2,54 mm można podłączyć za pomocą przewodów dowolne, przewodzące prąd elektryczny elementy i stworzyć z nich klawiaturę. Urządzenie współpracuje między innymi z: metalowymi narzędziami, owocami, warzywami i wodą.
Wyprowadzeniami są otwory do wlutowania popularnych złącz goldpin - raster 2,54 mm - listwa znajduje się w zestawie do samodzielnego lutowania. Chip MPR121 pracuje z napięciem 3 V, jednakże na płytce znajduje się konwerter, który umożliwia podłączenie napięcia 5 V do wyprowadzeń magistrali I2C.
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika wraz z biblioteką w serwisie GitHub dla użytkowników Arduino. |
Adafruit MPR121 moduł dotykowy I2C - 12 przycisków.Specyfikacja techniczna
- Napięcie zasilania: od 3 V do 5 V
- Komunikacja: magistrala I2C
- Adres magistrali: domyślnie 0x5A z możliwością zmiany na 0x5B, 0x5C lub 0x5D przy pomocy wyprowadzenia ADRR
- Wbudowany konwerter napięć - linie współpracują z napięciem 5 V
- Otwory przystosowane do montażu listwy goldpin raster 2,54 mm (w zestawie do samodzielnego lutowania)
- 2 x złącze Stemma QT
- Wymiary: 33 x 19 x 4 mm
Podłączenie
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3 V do 5 V |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| ADDR |
Zmiana adresu magistrali I2C:
|
