Opis produktu: Moduł dotykowy I2C MPR121 - 12 przycisków

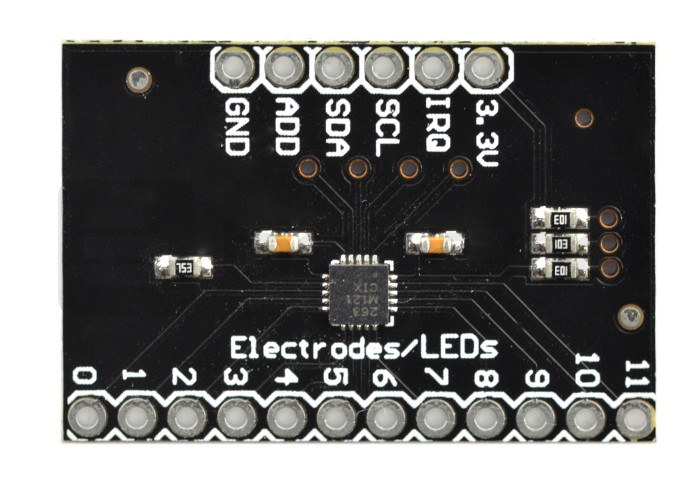

Moduł z układem MPR121, który realizuje 12 pojemnościowych przycisków dotykowych. Do otworów raster 2,54 mm można podłączyć za pomocą przewodów dowolne, przewodzące prąd elektryczny elementy i stworzyć z nich klawiaturę. Urządzenie współpracuje między innymi z metalowymi narzędziami, owocami, warzywami i wodą.
|
Produkt kompatybilny z Arduino W serwisie GitHub można znaleźć przewodnik użytkownika wraz z biblioteką dla Arduino. |
Specyfikacja
- Napięcie zasilania: od 2,5 V do 3,6 V
- Komunikacja: magistrala I2C
- Otwory przystosowane do montażu listwy goldpin raster 2,54 mm (w zestawie do samodzielnego lutowania)
- Wymiary: 30 x 20 x 2 mm
- Masa: 2,5 g
Wyprowadzeniami są otwory do wlutowania popularnych złącz goldpin - raster 2,54 mm - listwa znajduje się w zestawie do samodzielnego lutowania. Chip MPR121 pracuje z napięciem od 2,5 V do 3,6 V.
Podłączenie
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 2,5 V do 3,6 V |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| ADDR |
Zmiana adresu magistrali I2C:
|
