Opis produktu: Klawiatura dotykowa TTP224 - 4 przyciski
Pojemnościowy czujnik dotyku oparty na module TTP224. Zasilany jest napięciem od 2,4 V do 5,5 V, Wyjściem jest sygnał cyfrowy. Posiada 4 przyciski z sygnalizacją za pomocą diody LED.
Specyfikacja modułu klawiatury
- Napięcie zasilania: od 2,4 do 5,5 V
- Czas reakcji:
- Tryb szybki: 100 ms
- Tryb oszczędności energii: 200 ms
- Zastosowany układ: TTP224
- Wyposażony w 4-pinoweprzyciski dotykowe
- 4 diody LED informujące o stanie każdego przycisku
- Różne tryby pracy: szczegóły w dokumentacji
- Wymiary: 35 x 29 x 11 mm
|
Produkt kompatybilny z Arduino W sieci można znaleźć przewodnik użytkownika, wraz z przykładami dla Arduino. |

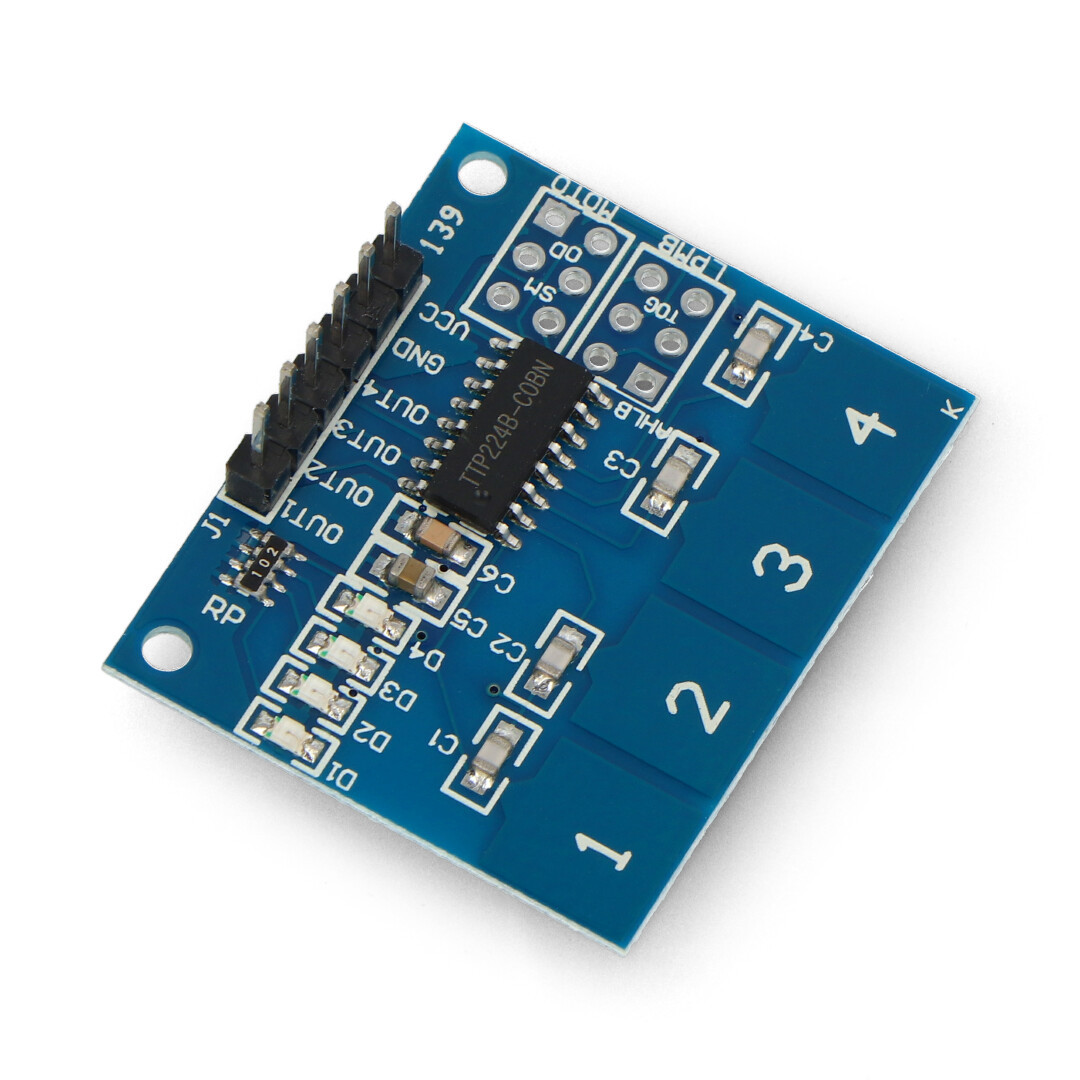

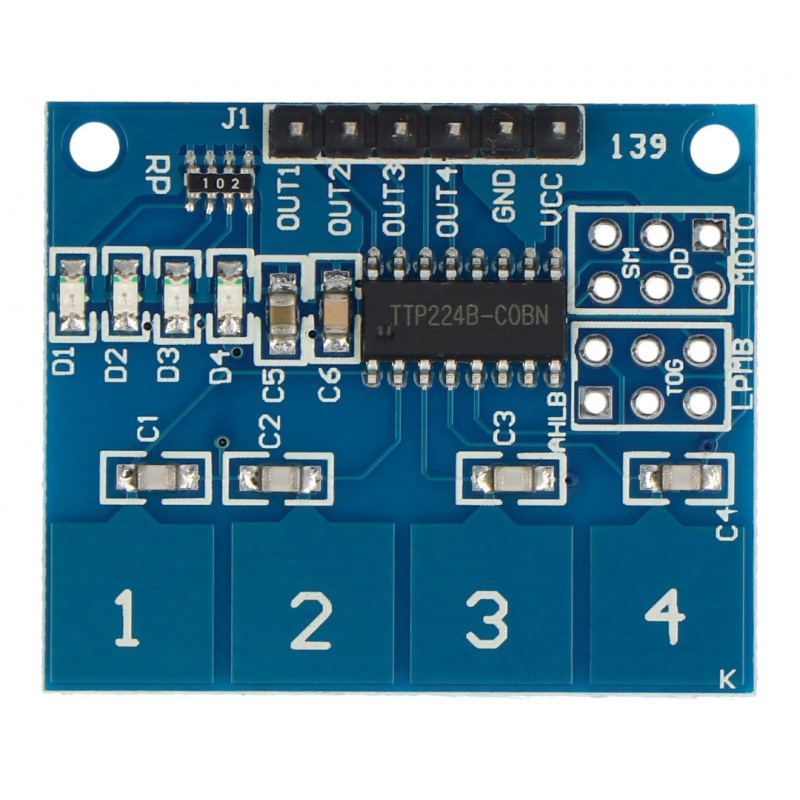

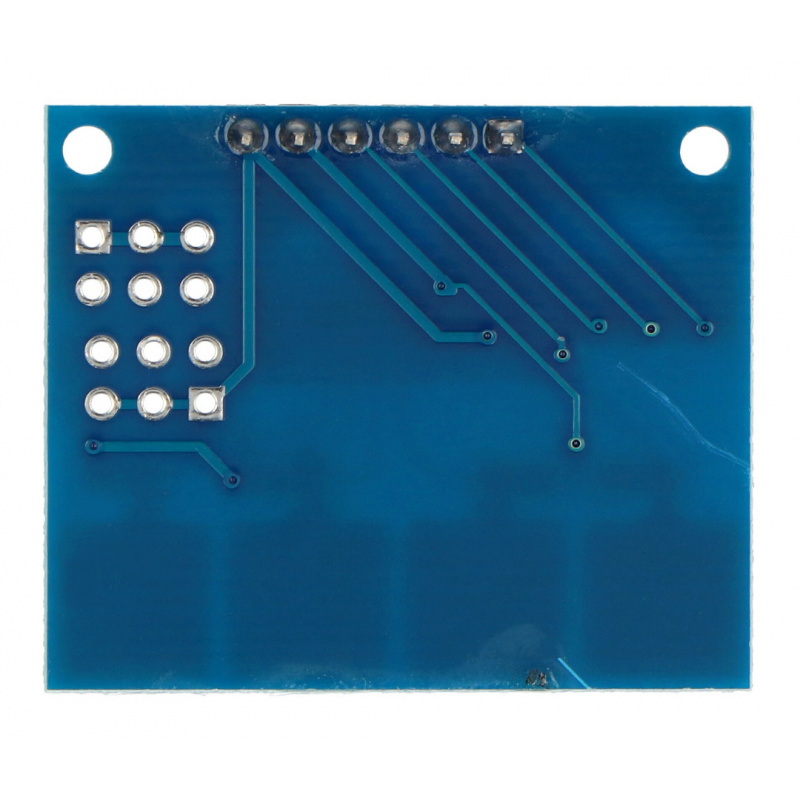

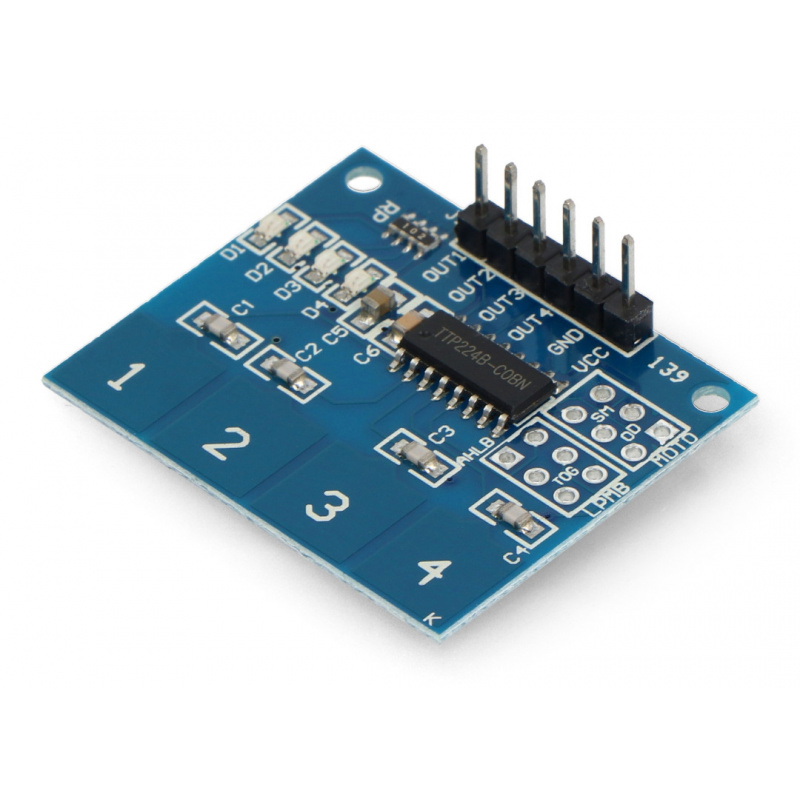

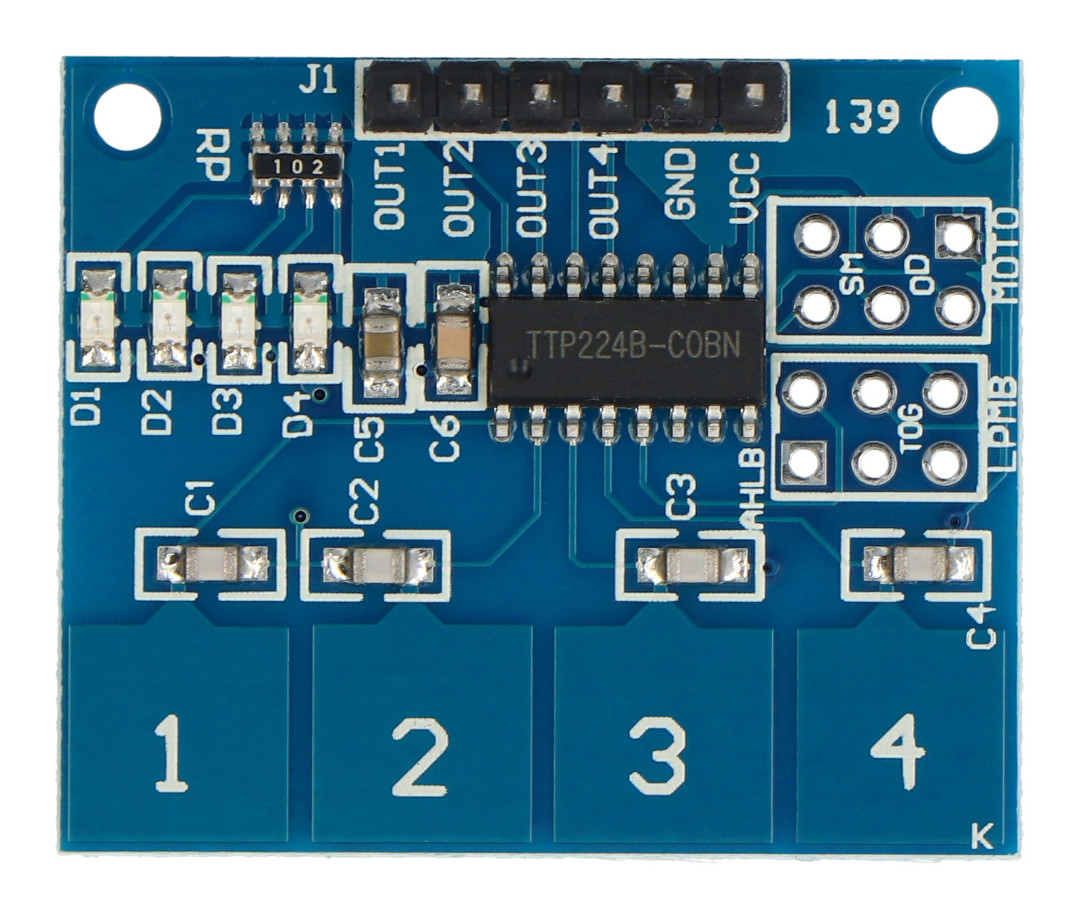

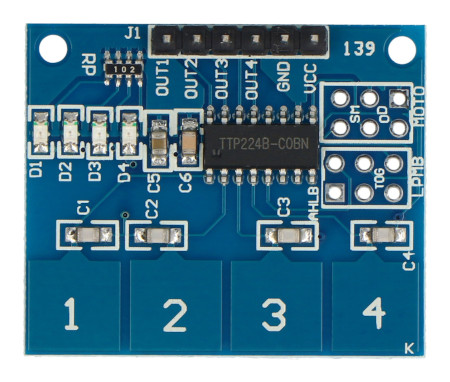

Klawiatura dotykowa TTP224 - 4 przyciski.
Podłączenie modułu
Czujnik komunikuje się z mikrokontrolerem w sposób cyfrowy. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 2,4 V do 5,5 V. |
| OUT1 | Wyjście przycisku 1. |
| OUT2 | Wyjście przycisku 2. |
| OUT3 | Wyjście przycisku 3. |
| OUT4 | Wyjście przycisku 4. |
| AHLB | Zmiana trybu. |
| TOG | Zmiana trybu. |
| LPMB | Tryb szybki / wolny. |
| SM | Tryb jedno lub wielo przyciskowy. |
| OD | Zmiana trybu. |
| MOT0 | Ustawienie czasu włączenia. |
