Opis produktu: Adafruit CAP1188 moduł dotykowy I2C/SPI - 8 przycisków
Moduł z układem CAP1188 , który realizuje 8 pojemnościowych przycisków dotykowych. Do otworów raster 2,54 mm można podłączyć za pomocą przewodów dowolne, przewodzące prąd elektryczny elementy i stworzyć z nich klawiaturę. Urządzenie współpracuje między innymi z: metalowymi narzędziami, owocami, warzywami i wodą. Na płytce znajdują diody LED, które sygnalizują prawidłowe załączenie danego przycisku.
Wyprowadzeniami są otwory do wlutowania popularnych złącz goldpin - raster 2,54 mm - listwa znajduje się w zestawie do samodzielnego lutowania. Chip CAP1188 może komunikować poprzez magistralę SPI lub I2C.
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika wraz z biblioteką dla użytkowników Arduino. |

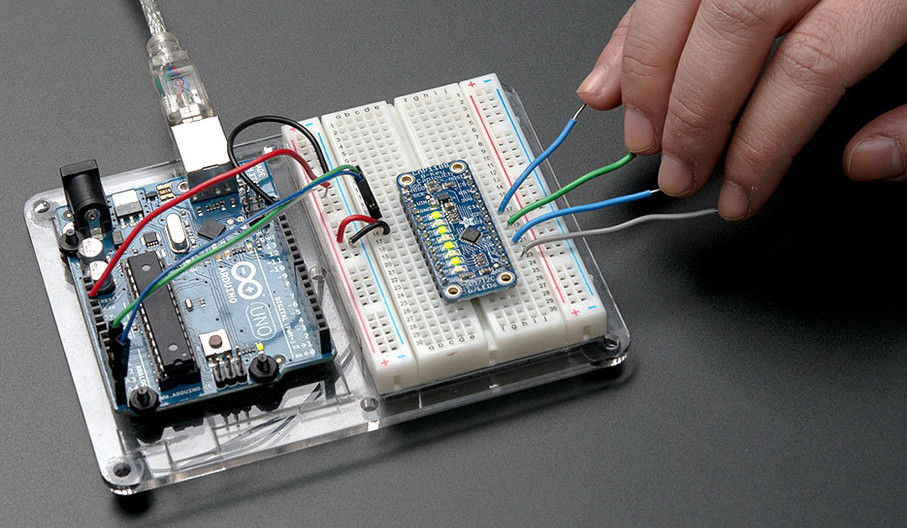

Przykładowe podłączenie.
Specyfikacja techniczna
- Napięcie zasilania: od 3 V do 5 V
- Komunikacja: magistrala I2C lub SPI
- Konfiguracja przy pomocy pinu AD (opis w tabelce powyżej)
- Linie współpracują z napięciem 5 V
- Otwory przystosowane do montażu listwy goldpin raster 2,54 mm (w zestawie do samodzielnego lutowania)
- Wymiary: 42 x 18 mm
- Masa: 2,5 g
Opis wyprowadzeń
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3 V do 5 V |
| GND | Masa układu. |
| SCK |
Linia zegarowa magistrali I2C. |
|
SDA MISO |
Linia danych magistrali I2C. Linia danych magistrali SPI. |
|
MOSI |
Linia danych magistrali SPI. |
|
CS |
Chip Select - wybór urządzenia magistrali SPI. |
|
IRQ |
Przerwanie zewnętrzne - przechodzi w stan niski, gdy zostanie wykryty dotyk. |
|
RST |
Reset układu - wyprowadzenie opcjonalne, można pozostawić niepodłączone. |
| AD |
Konfiguracja
|
| C1 ... C8 |
Wejścia przycisków dotykowych. |
| L1 ... L8 |
Wyjścia od przycisków dotykowych połączone z diodami LED. |
Szczegółowy opis wyprowadzeń można znaleźć w przewodniku użytkownika.
