Opis produktu: Przycisk dotykowy AT42QT1010 - moduł SparkFun SEN-12041
Moduł firmy SparkFun z pojemnościowym przyciskiem dotykowym opartym na układzie AT42QT1010. Zasilany jest napięciem z zakresu od 1,8 V do 5 V. Posiada cyfrowy sygnał wyjściowy, który znajduje się w stanie wysokim, gdy zostaje wykryty dotyk. Po 60 sekundach dotyku samoczynnie przechodzi w stan niski.

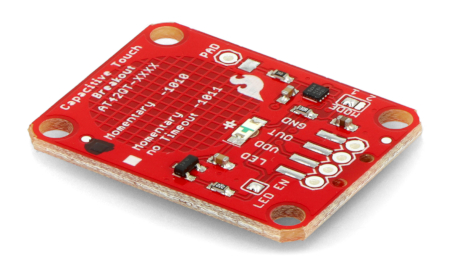

Przycisk dotykowy AT42QT1010 - moduł SparkFun SEN-12041.

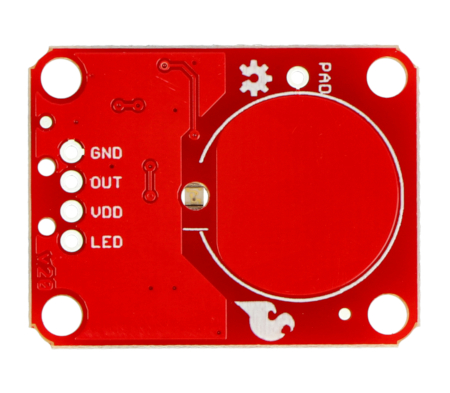

Przycisk dotykowy AT42QT1010.Wyprowadzenia
Płytka posiada otwory do samodzielnego lutowania czterech złącz typu goldpin raster 2,54 mm - listwy nie ma w zestawie, można ją nabyć osobno.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika, a w serwisie GitHub można znaleźć przykładowy kod dla Arduino. |
Opis wyprowadzeń
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| OUT | Sygnał wyjściowy - stan wysoki gdy przycisk jest dotknięty, niski w przeciwnym przypadku. |
| VDD | Napięcie zasilania od 1,8 V do 5 V. |
| LED | Wyprowadzenia do kontroli wbudowanej diody LED. Domyślnie jest połączone z sygnałem OUT. Po przecięciu zworki LED Enable, można sterować diodą niezależnie. |
| PAD | Opcjonalne złącze do podłączenia zewnętrznej elektrody przycisku dotykowego. |
