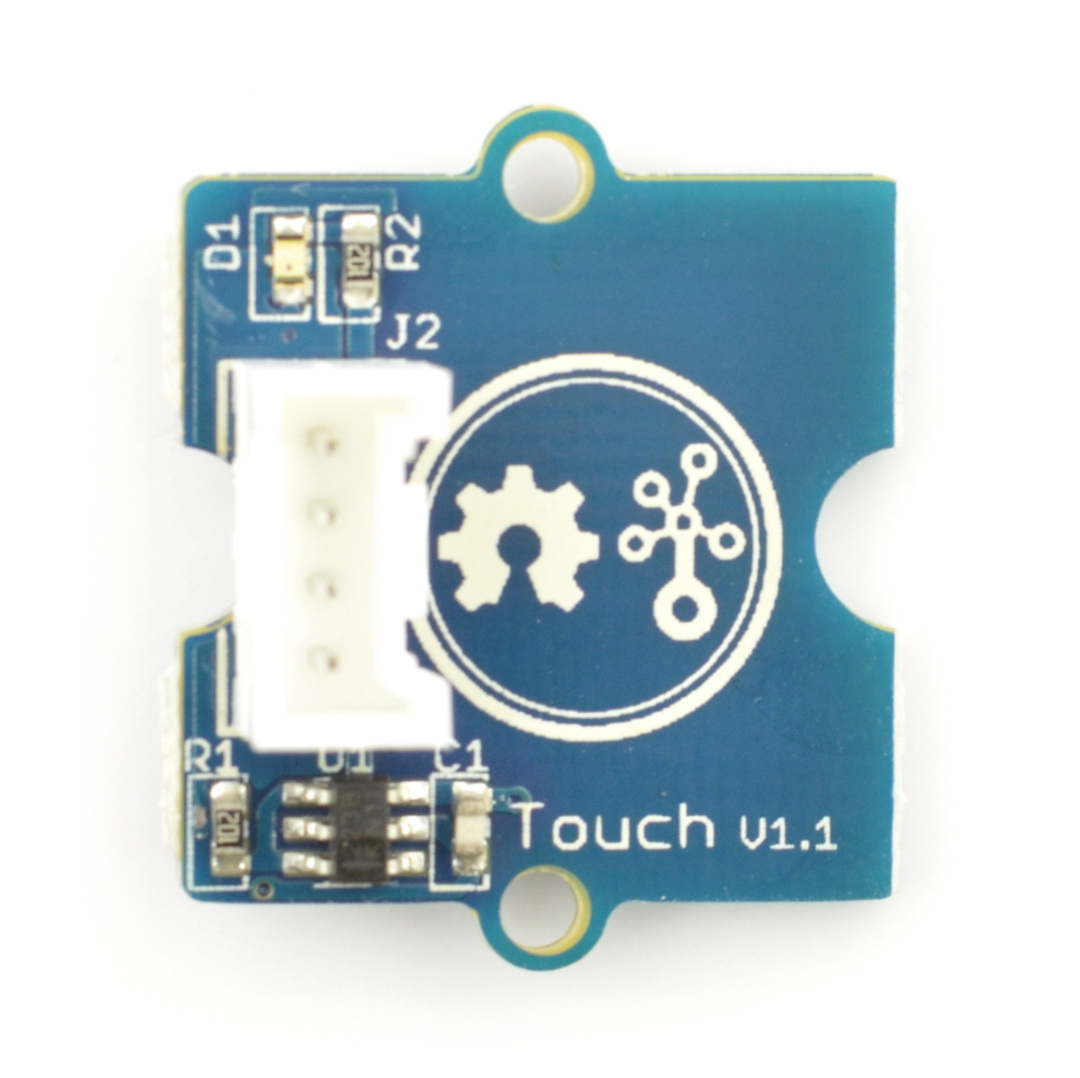

Opis produktu: Grove - przycisk dotykowy TTP223-B
Pojemnościowy czujnik dotyku oparty na module TTP223-B. Zasilany jest napięciem od 2 V do 5,5 V, a emitowany przez niego sygnał wyjściowy jest generowany w formie cyfrowej. Przycisk TTP223 może być wykorzystywany w projektach opartych o minikomputery Arduino, a także mikrokontrolery z rodziny AVR oraz PIC.
|
Produkt kompatybilny z Arduino i RaspberryPi Producent udostępnia przewodnik użytkownika, wraz z przykładami dla Arduino oraz RaspberryPi. |

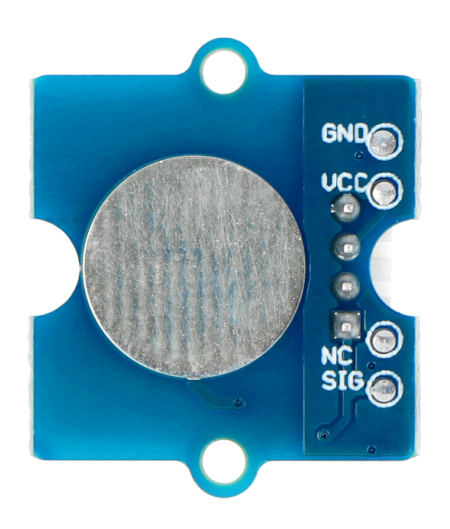

Podłączenie
Czujnik komunikuje się z mikrokontrolerem w sposób cyfrowy. Domyślnym trybem urządzenia jest stan niski, który w momencie wykrycia dotyku wysyła stan wysoki na pin SIG. Pozwala to na stosowanie TTP223-B jako wykrywacza dotyku lub przycisku odpowiadającego za aktywację zaprogramowanej wcześniej funkcji. Czas reakcji podzespołu wynosi 60ms, a sygnalizacja dotyku oznajmiana jest poprzez zapalenie się diody LED. TTP223-B oferuje również możliwość sterowania czułością czujnika. W tym celu wystarczy tylko zmienić wartość pojemności C1. Niższy zakres C1 zwiększy czułość sensora, sprawiając, że stanie się on bardziej responsywny na dotyk.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 2 V do 5,5 V. |
| NC | Nie podłączone. |
| SIG | Sygnał czujnika. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
Specyfikacja
- Napięcie zasilania: od 2 do 5,5 V
- Czas reakcji:
- Tryb szybki: 60 ms
- Tryb oszczędności energii: 220 ms
- Zastosowany układ: TTP223-B
- Wyposażony w 4-pinowe złącze Grove, raster 2 mm
- Wymiary: 20 x 20 mm
