Grove - potencjometr obrotowy 10kΩ liniowy złącze dolne

Indeks: SEE-04430 EAN: 5903351246989

Potencjometr obrotowy liniowy 10 kΩ. Posiada zakres obrotu równy 300 °. Wyposażony jest w 4-pinowe złącze Grove z drugiej strony pokrętła. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

Grove - potencjometr obrotowy 10kΩ liniowy złącze dolne
17,90 zł
14,55 zł netto
Zapłać później
Producent: Seeedstudio

Opis produktu: Grove - potencjometr obrotowy 10kΩ liniowy złącze dolne

Potencjometr obrotowy liniowy 10 kΩ. Posiada zakres obrotu równy 300 °. Wyposażony jest w 4-pinowe złącze Grove z drugiej strony pokrętła. W zestawie znajduje się przewód przystosowany do nakładki  Seeedstudio Base Shield v2.0.

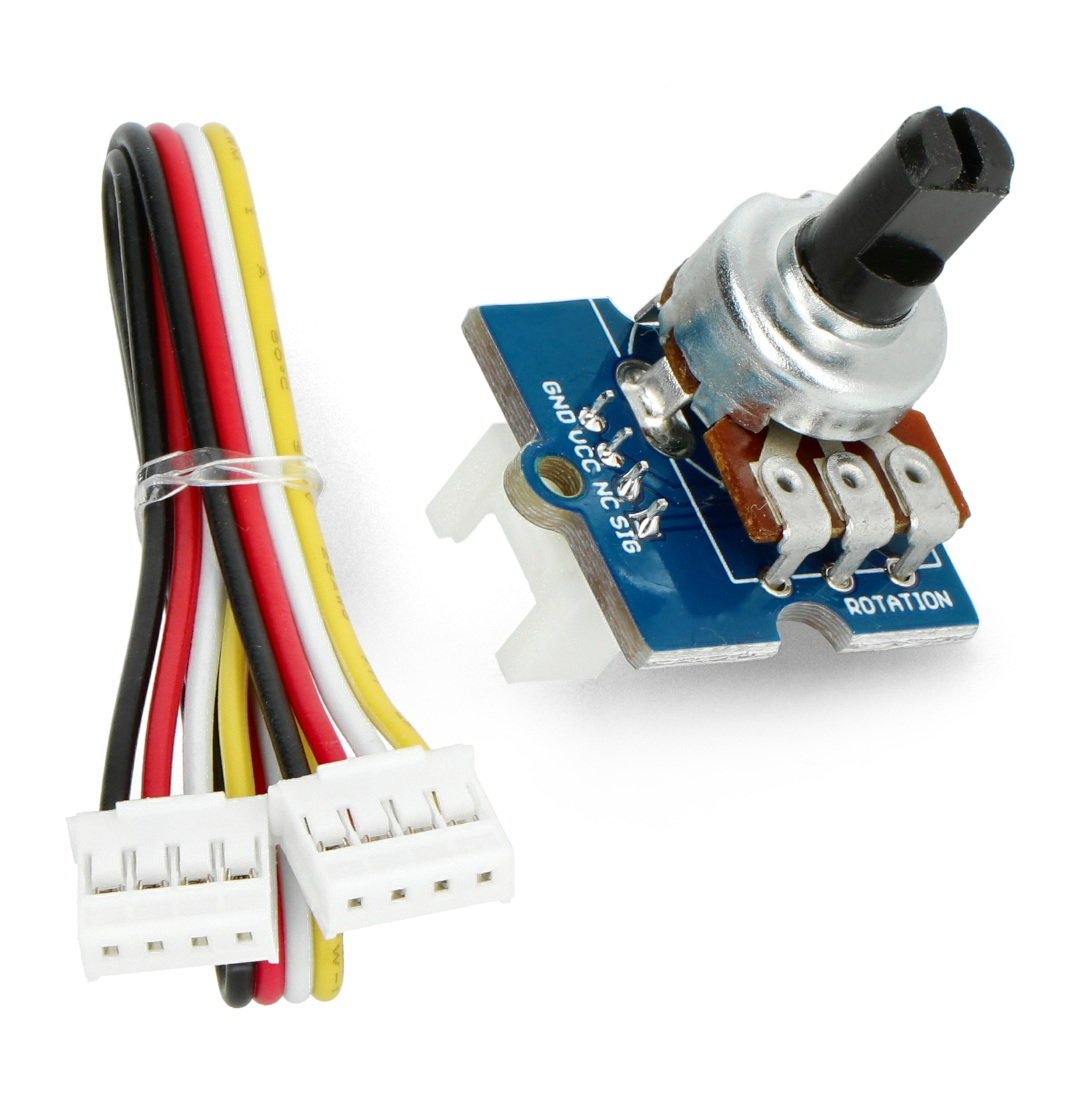

Potencjometr obrotowy z przewodem Grove
Do modułu dołączony 4-pinowy przewód do nakładki Base Shield v2.0.



Produkt kompatybilny z Arduino i RaspberryPi

Producent udostępnia przewodnik użytkownika, wraz z przykładami dla Arduino oraz RaspberryPi.



Podłączenie

Czujnik komunikuje się z mikrokontrolerem w sposób analogowy. Posiada on następujące wyprowadzenia:

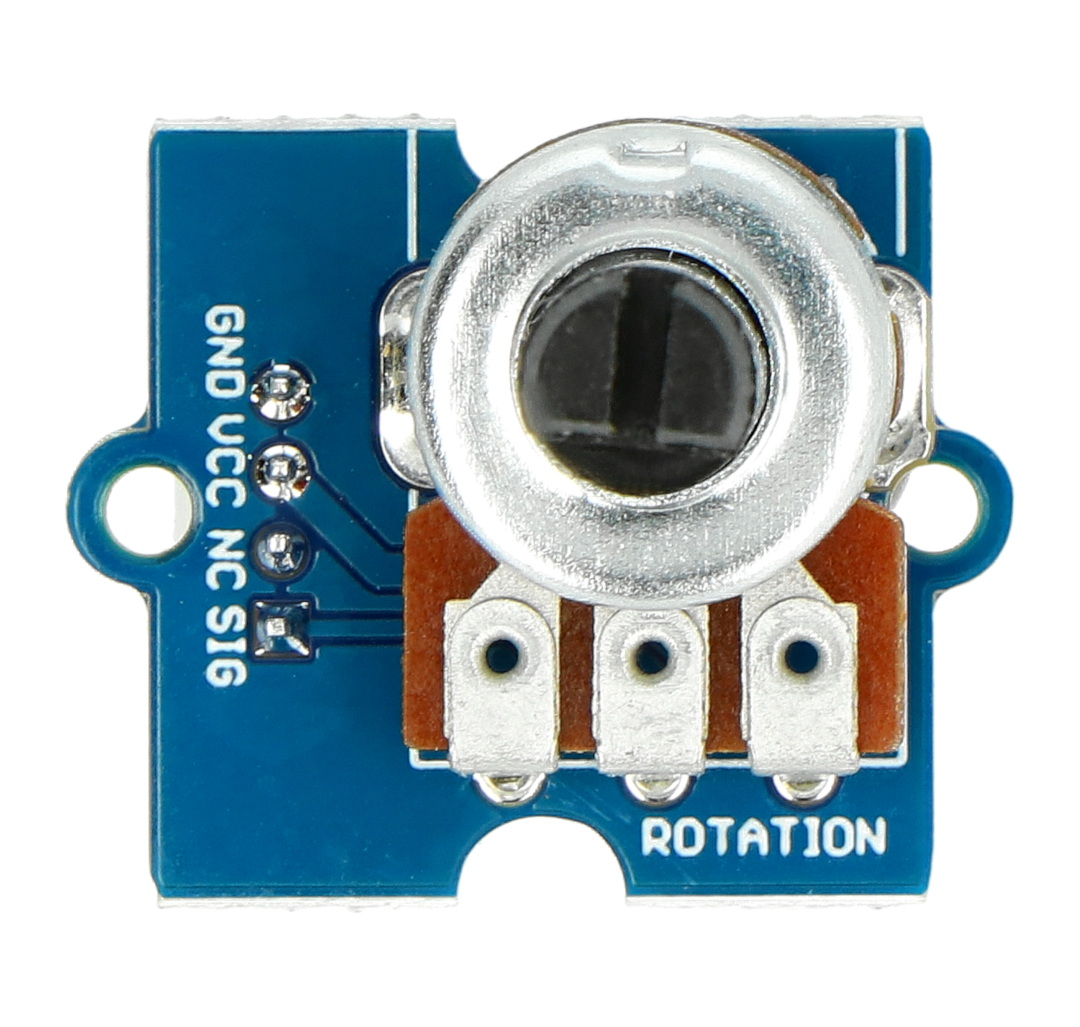

Otočný potenciometr - piny

Pin Opis
GND Masa układu.
VCC Napięcie zasilania od 3,3 V do 5 V.
NC Nie podłączone.
SIG Sygnał czujnika o napięciu od 0 do 5 V.



Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo.

Specyfikacja potencjometru

  • Rezystancja: 10 kΩ
  • Zakres obrotu: 300 °
  • Charakterystyka liniowa
  • Wyposażony w 4-pinowe złącze Grove, raster 2 mm
  • Wymiary: 20 x 20 mm



Moduł z potencjometrem obrotowym dla systemu Grove

Moduł jest wyposażony w potencjometr 10kΩ o zakresie obrotu równym 300o oraz 4-pinowe złącze kompatybilne z systemem Grove, umieszczonym na spodniej stronie płytki drukowanej. Mocowanie modułu do konstrukcji urządzenia jest możliwe za pomocą dwóch otworów montażowych.

W zestawie znajduje się – oprócz modułu z potencjometrem – także przewód połączeniowy, dostosowany do współpracy z nakładką Seeedstudio Base Shield v2.0. Zalecane napięcie zasilania modułu mieści się w zakresie od 3,3 VDC do 5 VDC.

Zasada działania i obsługa programowa modułu

Prezentowany potencjometr obrotowy pracuje w roli regulowanego manualnie dzielnika napięcia, dzięki czemu na wyjściu modułu dostępne jest napięcie stałe o wartości proporcjonalnej do kąta obrotu (charakterystyka liniowa).

Moduł Grove - potencjometr obrotowy 10kΩ liniowy złącze dolne bezproblemowo współpracuje z wejściami przetworników analogowo-cyfrowych, wbudowanych w mikrokontrolery płytek Arduino oraz STM32 Nucleo. Do odczytania napięcia panującego na wyjściu modułu wystarczy zatem pobrać wartość z rejestru wyjściowego ADC, a następnie podzielić ją przez rozdzielczość przetwornika (np. 1024 dla przetwornika 10-bitowego) i przemnożyć tak powstały ułamek przez wartość napięcia zasilającego.

Moduł - typ Potencjometr
Szerokość opakowania 8.5 cm
Wysokość opakowania 2 cm
Głębokość opakowania 14 cm
Masa opakowania 0.011 kg
