Grove - potencjometr przesuwny 10kΩ liniowy

Indeks: SEE-04436 EAN: 5904422351960

Potencjometr przesuwny liniowy o rezystancji 10 kΩ. Wyposażony jest w 4-pinowe złącze Grove. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

Grove - potencjometr przesuwny 10kΩ liniowy
31,90 zł
25,93 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Seeedstudio

Opis produktu: Grove - potencjometr przesuwny 10kΩ liniowy

Potencjometr przesuwny liniowy o rezystancji 10 kΩ. Wyposażony jest w 4-pinowe złącze Grove. W zestawie znajduje się przewód przystosowany do nakładki Base Shield v2.0.

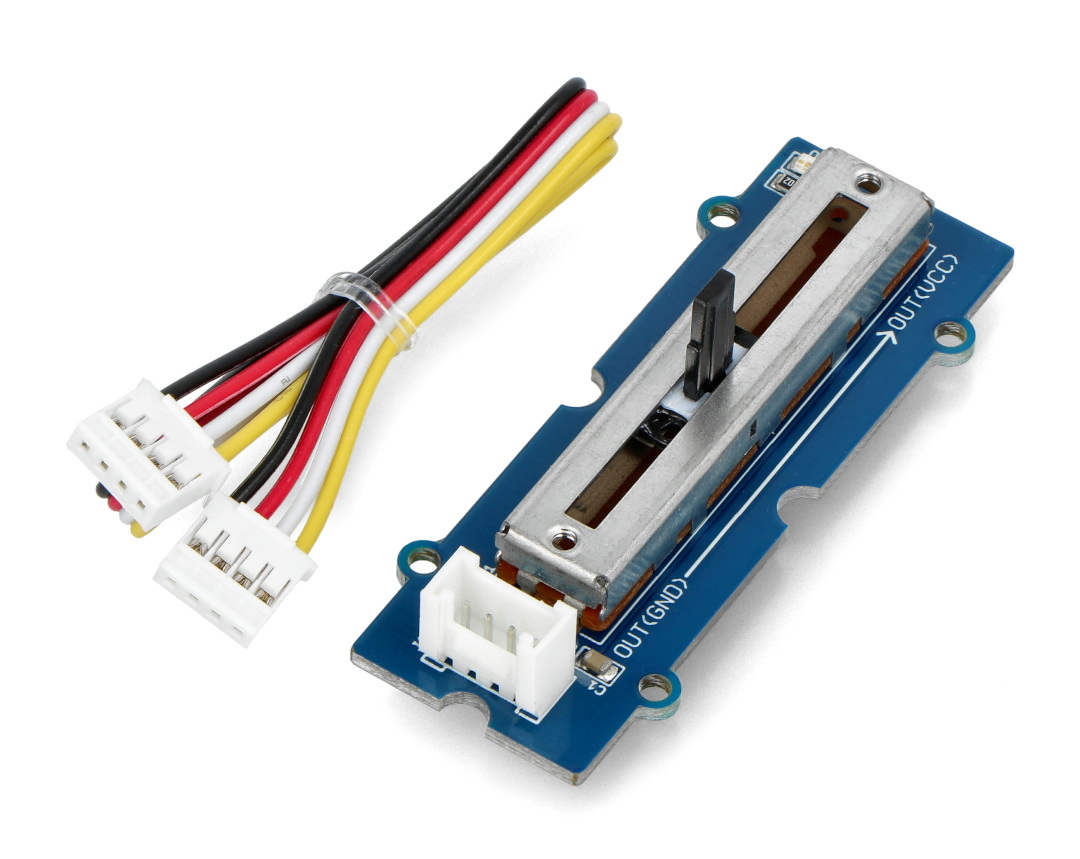

Potencjometr przesuwny z przewodem Grove

Do modułu dołączony 4-pinowy przewód do nakładki Base Shield v2.0.



Produkt kompatybilny z Arduino i Raspberry Pi

Producent udostępnia przewodnik użytkownika wraz z przykładami dla Arduino oraz RaspberryPi.

Podłączenie modułu

Czujnik komunikuje się z mikrokontrolerem w sposób analogowy. Posiada on następujące wyprowadzenia:

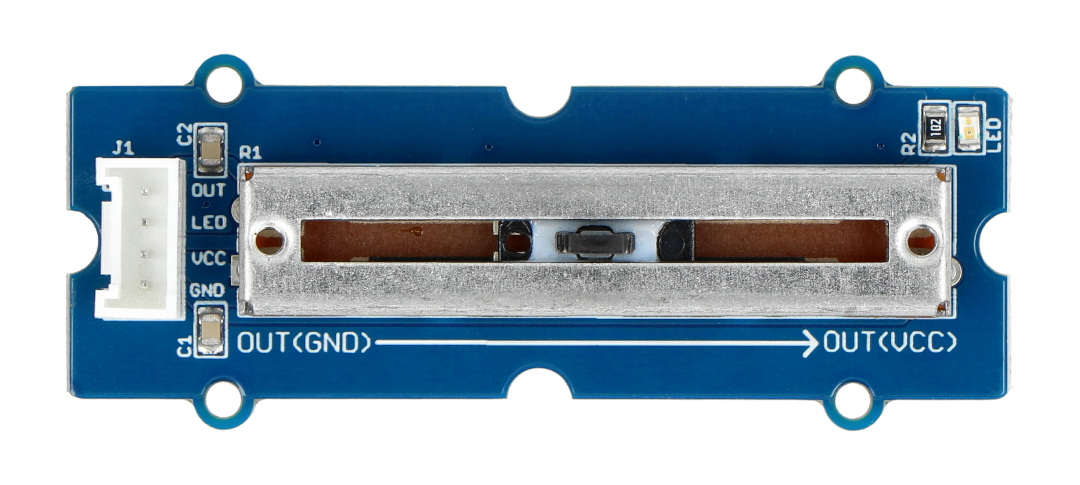

Wyprowadzenia modułu potencjometru przesuwnego

Pin Opis
GND Masa układu.
VCC Napięcie zasilania od 3,3 V do 5 V.
LED

Pozwala wizualnie obserwować zmiany potencjometru za pomocą zielonej diody na Base Shield v2.0.

OUT Sygnał wyjściowy - analogowy.



Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo.

Specyfikacja potencjometru

  • Rezystancja: 10 kΩ
  • Długość przesuwu: 3 cm
  • Obsługiwane napięcie: od 3,3 V do 30 V
  • Charakterystyka liniowa
  • Wyposażony w 4-pinowe złącze Grove, raster 2 mm
  • Wymiary: 24 x 60 mm



Moduł z krótkim potencjometrem przesuwnym

Moduł zawiera potencjometr liniowy o wartości 10 kΩ, zamontowany na płytce zgodnej ze standardem Grove, opracowanym przez markę Seeedstudio do celów edukacyjnych i prototypowych. Specjalnie przygotowane wycięcia i otwory montażowe ułatwiają składanie wielu modułów w kompaktowej formie, przypominającej puzzle.

Na płytce drukowanej, oprócz potencjometru, znajduje się także 4-pinowe złącze w standardzie Grove oraz dwa kondensatory ceramiczne, filtrujące napięcia zasilania i – dodatkowo – napięcie wyjściowe pobierane z suwaka potencjometru. Nie zabrakło także diody LED, wskazującej obecność napięcia zasilania.

Pozostałe parametry modułu

Grove - potencjometr przesuwny 10kΩ liniowy ma wymiary całkowite 24 x 60 mm, zaś zakres ruchu suwaka wynosi 30 mm. Moduł może pracować nie tylko z płytkami z serii Grove, ale także dowolnym innym urządzeniem o napięciu zasilania w zakresie od 3,3 V nawet do 30 V.

Charakterystyka potencjometru 10kΩ jest liniowa co oznacza, że napięcie na wyjściu (tj. wyprowadzeniu połączonym z ruchomym suwakiem) zmienia się proporcjonalnie do pozycji suwaka, liczonej względem początku ścieżki rezystancyjnej. W połowie ścieżki napięcie wynosi zatem w przybliżeniu ½ napięcia zasilania (VCC), zaś pozycje skrajne odpowiadają odpowiednio napięciom 0 V i VCC.

Moduł - typ Potencjometr
Szerokość opakowania 8 cm
Wysokość opakowania 14 cm
Głębokość opakowania 2 cm
Masa opakowania 0.01 kg
