Opis produktu: U3V40F5 - przetwornica step-up 5V 4A - Pololu 4012
Przetwornica step-up marki Pololu o napięciu wyjściowym równym 5 V i wydajności 4 A. Napięcie zasilania wynosi od 1,3 V do 5 V (napięcie rozruchu wynosi 2,7 V). Typowa sprawność przetwornicy wynosi od 90% do 95%, w zależności od napięcia wejściowego i obciążenia. Moduł posiada zabezpieczenie temperaturowe, po przekroczeniu progu temperatury, wyłączy się.

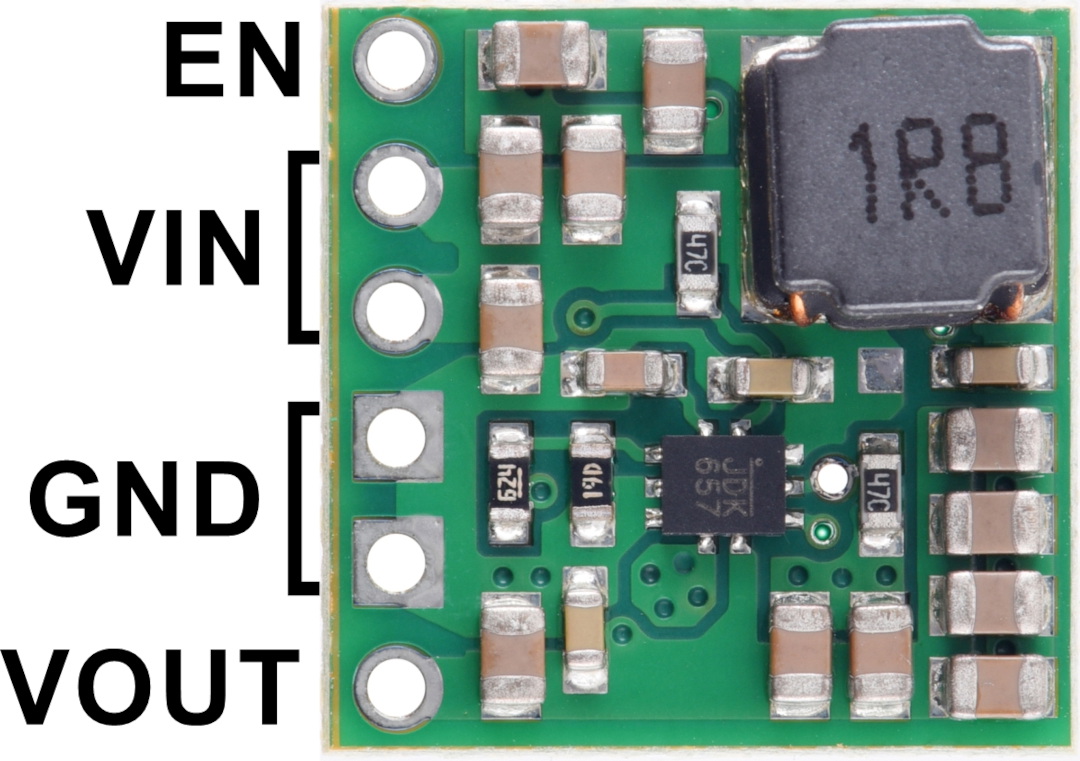

Wyprowadzenia przetwornicy step-up 5 V / 4 A.Wyprowadzenia modułu przetwornicy step-up
Przetwornica step-up wyposażona została w cztery wyprowadzenia w postaci sześciu otworów do wlutowania złącz o rastrze 2,54 mm.
- EN - pin wyłączający układ po podaniu napięcia poniżej 0,4 V, układ domyślnie włączony: rezystor 30 kΩ podciągnięty z EN do VIN.
- VIN - napięcie wejściowe od 2,7 V do 9 V (po uruchomieniu układu, napięcie wejściowe może wynosić min. 1,3 V).
- GND - masa układu (wspólna dla VIN i VOUT).
- VOUT - napięcie wyjściowe 9 V
Niebezpieczne impulsy napięciowe
Podczas gdy do modułu zostanie podłączone zasilanie, mogą pojawić się niebezpieczne, krótkotrwałe impulsy eklektyczne o dużej amplitudzie (tzw. szpilki), które mogą trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia wejściowego powyżej 11 V szpilki mogą mieć amplitudę o wartości na tyle dużej, aby uszkodzić moduł. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.
Sprawność układu
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu naładowania. Sprawność tego układu wynosi od 90% do 95%. Prąd wyjściowy jest zależny od napięcia wejściowego oraz obciążenia układu.

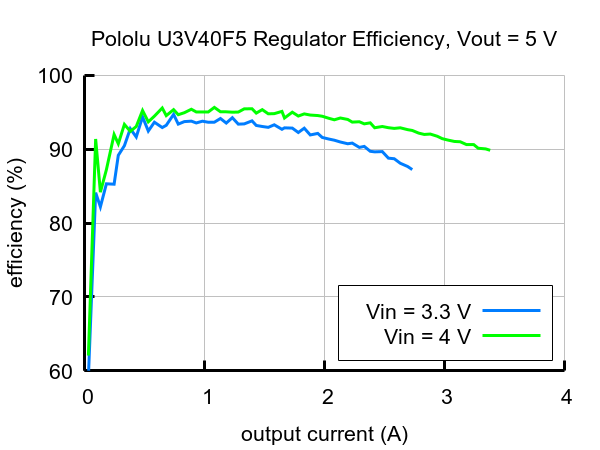

Wydajność prądowa przetwornicy step-up U3V40F5.

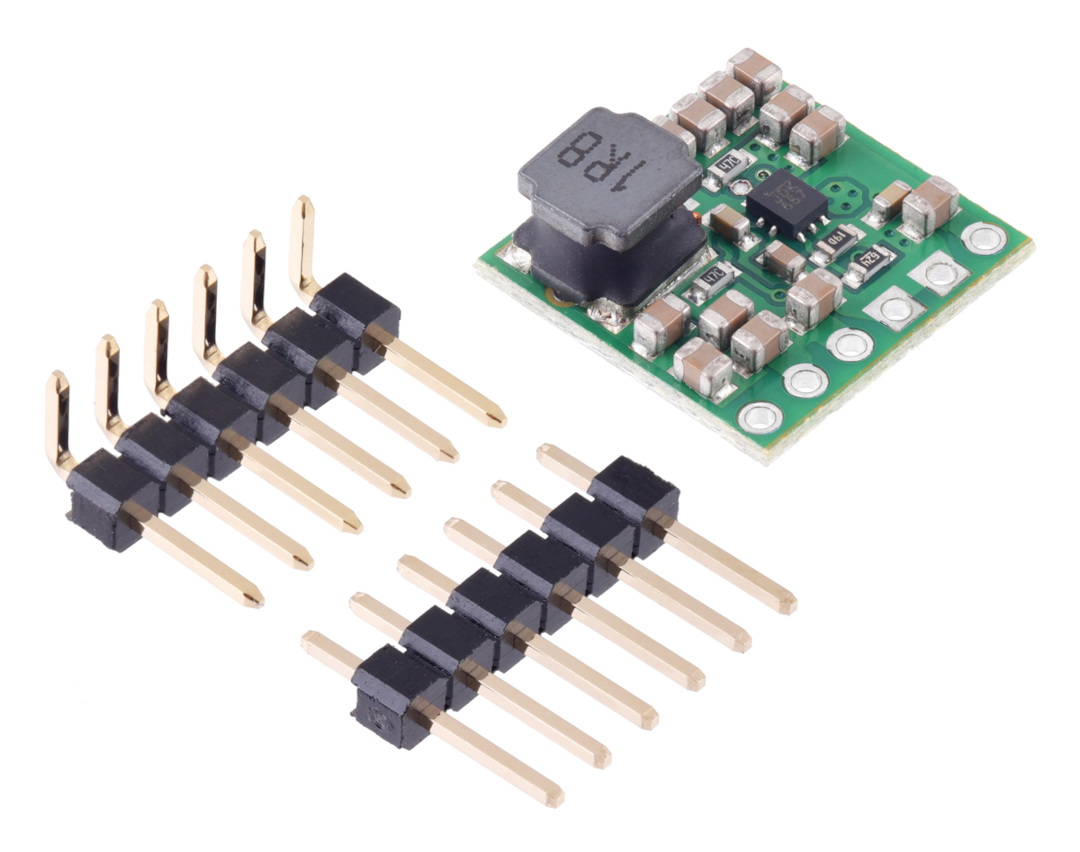

Przetwornica step-up U3V40F5 5 V / 4 A, wraz z zestawem złącz goldpin.Specyfikacja przetwornicy step-up U3V40F5
- Napięcie wejściowe: od 1,3 V do 9 V (minimalne napięcie do uruchomienia układu wynosi 2,7 V)
- Napięcie wyjściowe: 5 V (z dokładnością 4%)
- Typowa sprawność: od 90% do 95%, w zależności od napięcia wejściowego i obciążenia
- Częstotliwość przełączania: ~600 Hz przy dużym obciążeniu
- Tryb oszczędzania energii
- Typowy prąd spoczynkowy bez obciążenia poniżej 2 mA
- Przełącznik 9,5 A pozwala na:
- chwilowy prąd wejściowy do 9,5 A
- prąd wejściowy do 4,5 A przez kilka sekund
- prąd wejściowy do 4 A przez dłuższy czas
- Zintegrowane zabezpieczenia:
- wyłączenie z powodu zbyt wysokiej temperatury
- funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
- zabezpieczenie przed przepięciem wyjściowym (zwykle 16,5 V)
- ograniczenie prądu wejściowego cykl po cyklu do 9,5 A
- Wymiary: 15,2 x 15,2 x 5,6 mm
- Masa: 1,5 g
