Opis: SparkFun RedBoard Turbo - płytka kompatybilna z Arduino
RedBoard Turbo jest w pełni zgodny z popularnym modułem Arduino Uno. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy SparkFun. Dzięki złączom SDA, SCL oraz IOREF płytka będzie kompatybilna z przyszłymi nakładkami.
RedBoard Turbo wykorzystuje ATSAMD21G18, który jest 32-bitowym mikrokontrolerem ARM Cortex M0+, który może pracować z częstotliwością do 48 MHz. RedBoard Turbo jest podobny do SMD21 Dev Breakout, z kilkoma ulepszeniami. RedBoard Turbo zwiększa pamięć flash z 256 kB pamięci wewnętrznej do 4 MB pamięci wewnętrznej. Dzieki bootloaderowi UF2 RedBoard Turbo jest jeszcze łatwiejszy do zaprogramowania niż wcześniej. Wyprowadzenia na płytce są zgodne z Arduino Uno. Moduł jest wspierany przez Arduino IDE oraz biblioteki do Arduino Zero.

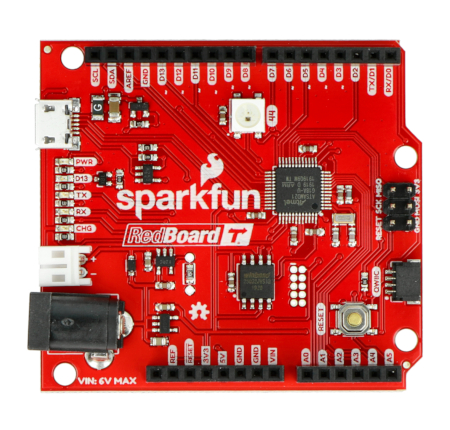

SparkFun RedBoard Turbo.
SparkFun RedBoard Turbo
Płytka łączy w sobie prostotę Arduino Uno wraz ze stabilnością komunikacji układów z serii FTDI. Na pokładzie znajduje się mikrokontroler ATSAMD21G18 32-bit/48MHz ARM Cortex-M0+ z rozkładem wyprowadzeń zgodnym z Arduino Uno. Zmianami, które można zauważyć podczas korzystania z modułu są:
- Konektor miniUSB - duże złącze USB B zostało zastąpione małym wygodnym gniazdem miniUSB
- Układ FTDI - do komunikacji z komputerem wykorzystany został sprawdzony i stabilny moduł FT232
- Kolor płytki został zamieniony z niebieskiego na czerwony
Zasilanie SparkFun-a RedBoard Turbo
Moduł można zasilać poprzez przewód miniUSB oraz urządzenie zewnętrzne np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
W celu uruchomienia Redboard Turbo, należy połączyć układ z komputerem za pomocą przewodu miniUSB oraz zainstalować sterowniki FTDI. Następnie w środowisku Arduino IDE wybrać płytkę Arduino Uno.
Specyfikacja techniczna płytki RedBoard Turbo od SparkFun
| Parametr | Zakres |
|---|---|
| Napięcie zasilania |
4,2 V - 6.0 V dla ładowarki lub inne źródło zasilania 3,5 V - 6.0 V |
| Programowanie | Poprzez USB z wykorzystaniem FTDI |
| Kompatybilność | W pełni kompatybilny z Arduino Uno Rev3 |
| Wykonanie | W technologii SMD |
| Mikrokontroler | ATSAMD21G18 32-bit/48MHz ARM Cortex-M0+ |
| Maks. częstotliwość | 48 MHz |
| Flash Memory | 4 MB |
| SRAM | 32 KB |
| EEPROM | 32 KB |
| Porty I/O |
14 Pracujące z napięciem 5 V Wejścia tolerują napięcie 3,3 V |
| Wyjścia PWM |
6 |
| Ilość wejść analogowych |
6 (kanały przetwornika A/C) |
| Interfejsy szeregowe |
UART, SPI |
| Zewnętrzne przerwania |
Tak |
| Konektor |
Złącze miniUSB (przewód miniUSB do nabycia osobno) |
| Przylutowane złącze ISP |
Tak |
| Wtyki GPIO |
26 |
| Konwerter (ADC i DAC) |
Tak |
| VIN |
4.2 V-6.0 V dla ładowarki w przeciwnym razie 3,5 V-6,0 V |
| Przylutowane złącze ISP |
Tak |
Arduino Uno vs. RedBoard Turbo
| Podobieństwa | Różnice |
|---|---|
|
Wybór płytki w środowisku Arduino - dla obu układów w opcjach należy wybrać moduł Uno. |
Maksymalna częstotliwość zegara w Arduino wynosi 16 MHz natomiast dla RedBoard Tubro wynosi 48 MHz. |
|
Piny cyfrowe i analogowe - obie płytki posiadają taką samą ilość wyprowadzeń, rozmieszczonych w identyczny sposób. |
Płytka Arduino jest wytworzona w technologii przewlekanej THT, RedBoard wykonany został w SMD - lutowany powierzchniowo. |
|
Napięcie pracy - oba moduły pracują z napięciami 5 V oraz posiadają wbudowany regulator napięcia 3,3 V. |
USB - UART konwerter - Uno posiada układ Atmega16u4 z odpowiednim oprogramowaniem, na płytce RedBoard znajduje się dedykowany układ FTDI FT232. |
Przykładowe akcesoria
- Żyroskopy, akcelerometry, IMU - czujniki typu MEMS z wyjściem cyfrowym (magistrala I2C)
- Wyświetlacze - ekrany LCD, na których w prosty sposób można wyświetlać dane
- Czujniki optyczne - dalmierze, czujniki koloru, transoptory
- Czujniki gazów - układy pozwalające wykryć stężenie metanu, bądź alkoholu
- Sterowniki silników DC - układy pozwalające regulować kierunek oraz prędkość obrotową silników
- Sterowniki silniki krokowych - moduły pozwalające kontrolować pozycję silników krokowych
RedBoard Turbo - kompatybilny z Arduino - SparkFun DEV-14812
Płytka SparkFun RedBoard Turbo DEV-14812 to doskonała alternatywa dla pozostałych minikontrolerów tego segmentu. Sercem systemu jest 32-bitowy mikrokontroler ARM Cortex M0+. Moduł ma aż 4 MB pamięci Flash.
RedBoard Turbo to ekonomiczna i wydajna alternatywa względem innych modułów. Idealnie sprawdza się do programowania systemów wbudowanych. Posiada bootloader UD2 (USB Flashing Format) i jest w pełni kompatybilny z płytkami Arduino.
SparkFun RedBoard Turbo - całkowita kompatybilność z Arduino i mnóstwo przydatnych opcji
Minikomputer został wyposażony w szereg udogodnień. Wymienić warto interfejs USB do programowania, złącze Qwiic, diodę LED RGB (WS2812) i regulator mocy.
RedBoard Turbo - kompatybilny z Arduino - SparkFun DEV-14812 może być programowany przy użyciu środowiska programistycznego Arduino IDE. Szeroka kompatybilność została rozszerzona także o nakładki (Shields) zgodne z modelem Arduino Uno. Wszystkie one będą pasowały do prezentowanego SparkFuna i uruchomimy je bez żadnych problemów!
