Opis produktu: Unit Step16 - 16-pozycyjny enkoder obrotowy - M5Stack U198
Unit Step16 to kompaktowy moduł sterujący wyposażony w 16-pozycyjny enkoder obrotowy BCD, przeznaczony do precyzyjnej regulacji parametrów oraz czytelnej prezentacji wartości w czasie rzeczywistym. Urządzenie bazuje na mikrokontrolerze STM32G031G8U6 i umożliwia odczyt pozycji enkodera w postaci wartości szesnastkowej od 0 do F, wyświetlanej bezpośrednio na zintegrowanym wyświetlaczu 7-segmentowym. Moduł komunikuje się poprzez interfejs I2C, oferując możliwość konfiguracji adresu, co pozwala na jednoczesne użycie wielu modułów Step16 na jednej magistrali. Użytkownik może dostosować kierunek zliczania obrotów, tryb pracy oraz jasność wyświetlacza, a także kolor i jasność wbudowanej diody RGB. Dzięki temu Unit Step16 zapewnia nie tylko precyzyjną kontrolę, ale również natychmiastowe, czytelne sprzężenie zwrotne.

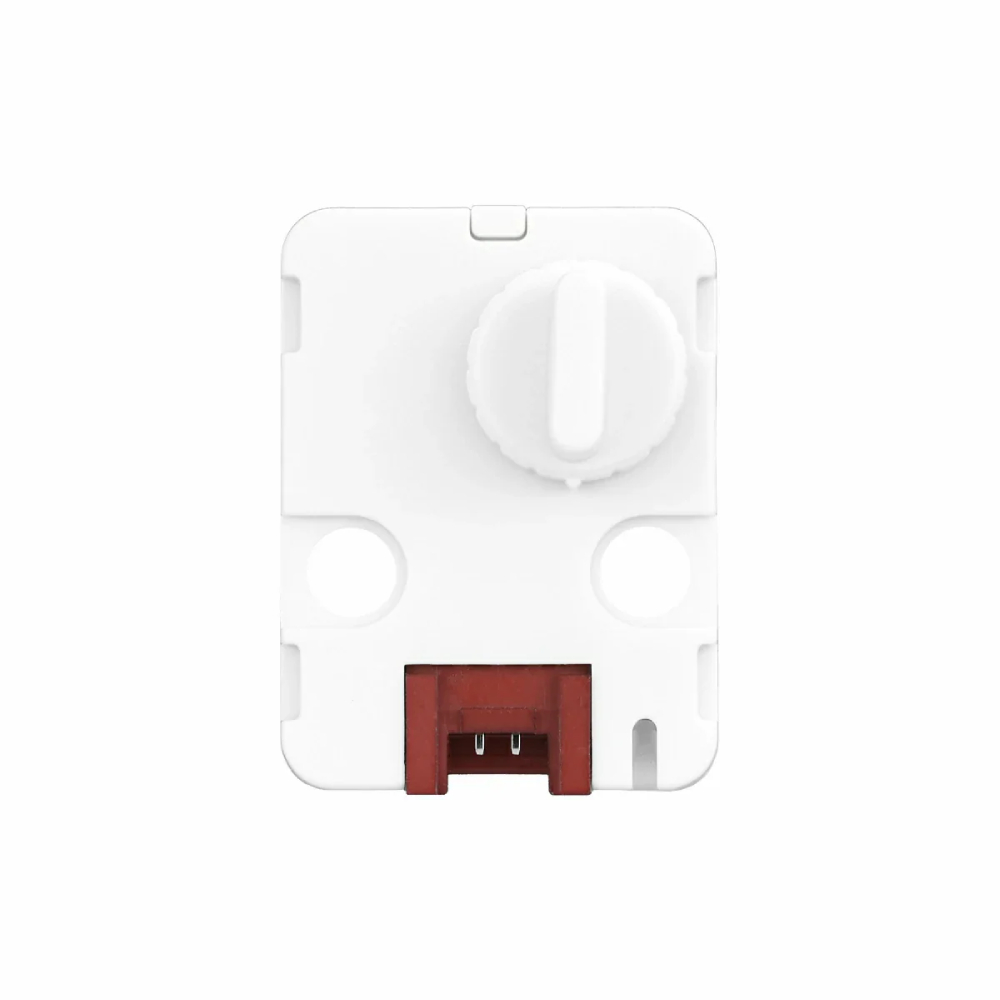

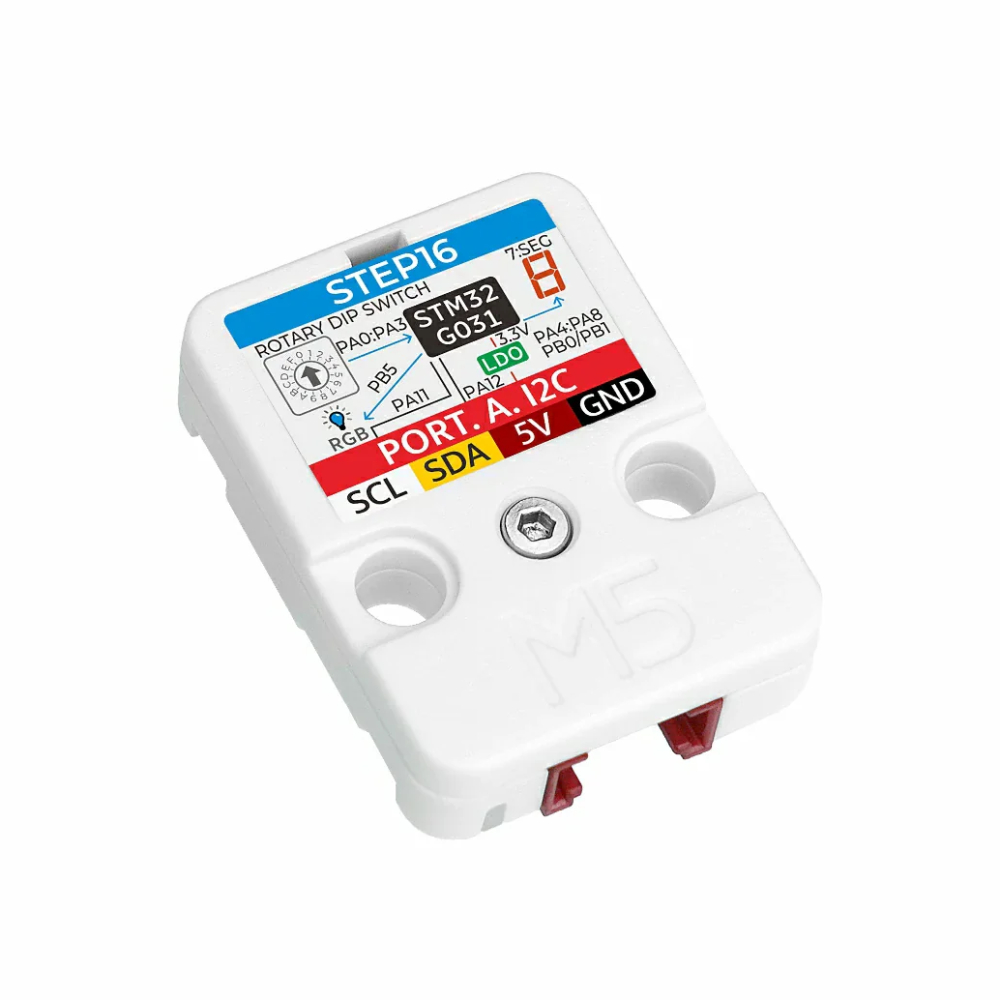

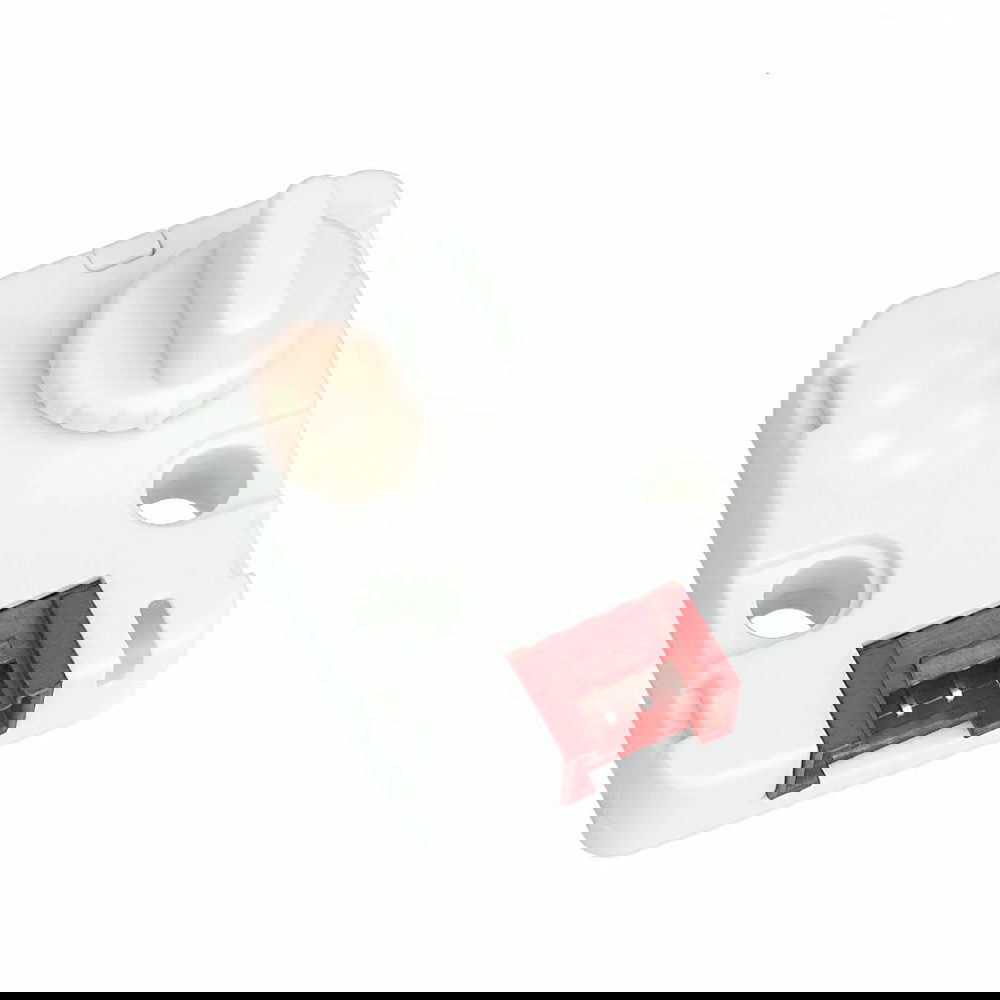

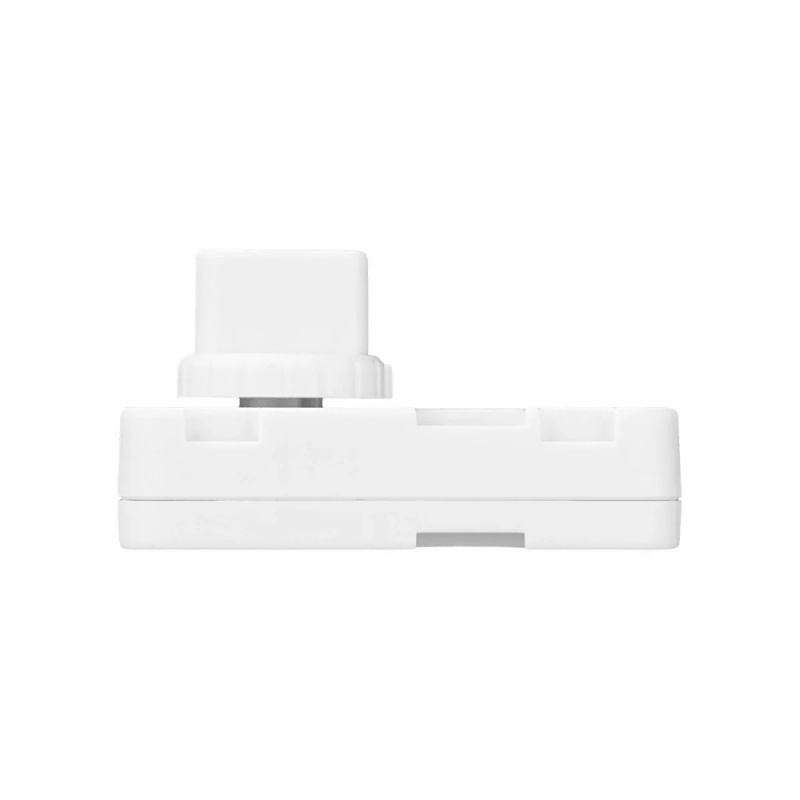

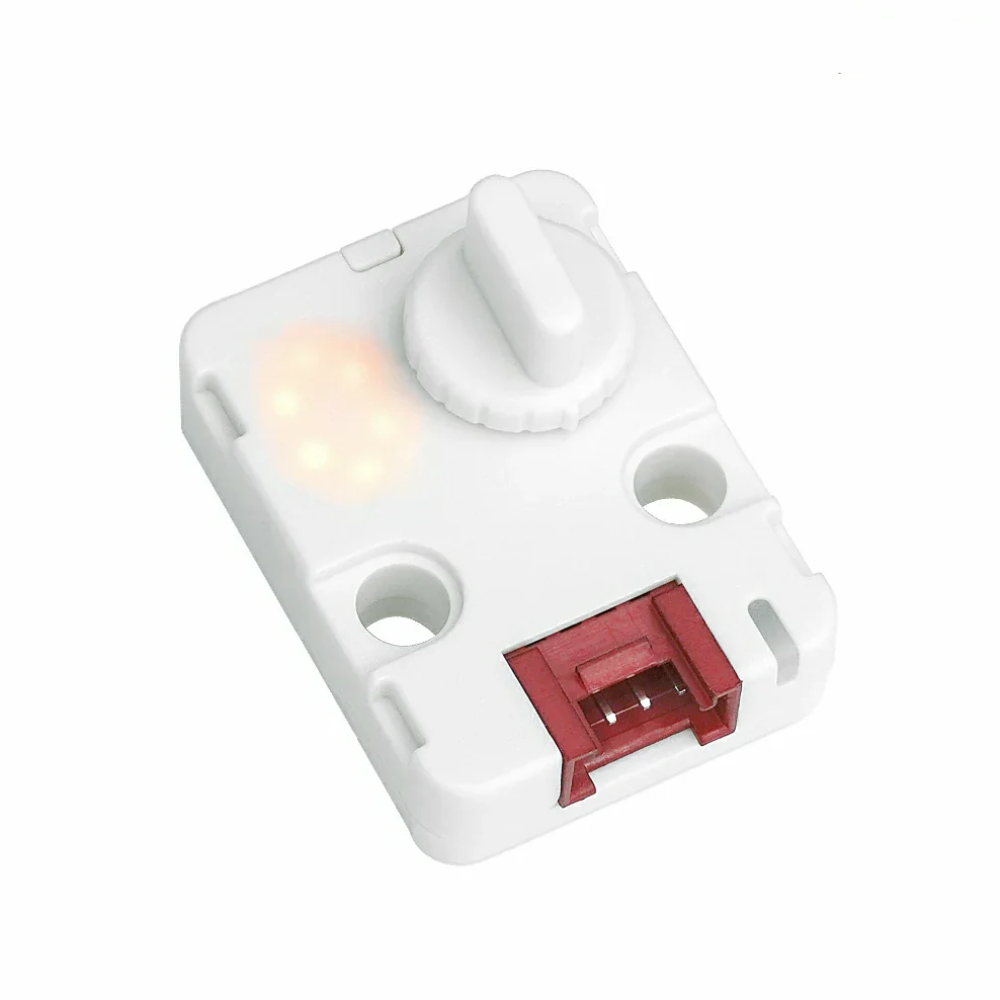

Unit Step16 - 16-pozycyjny enkoder obrotowy - M5Stack U198.
Unit Step16 to kompaktowy moduł sterujący wyposażony w 16-pozycyjny enkoder obrotowy BCD.
Cechy szczególne
- 16-pozycyjny enkoder obrotowy BCD (8421) z jednoznacznymi krokami
- Wyświetlacz 7-segmentowy prezentujący aktualną wartość od 0 do F
- Regulowana jasność i tryb pracy wyświetlacza
- Konfigurowalny kierunek obrotu (CW / CCW)
- Programowalna dioda RGB WS2812 z regulacją koloru i jasności
- Interfejs I2C z możliwością zmiany adresu i pracy wielu modułów na jednej magistrali
- Zachowanie konfiguracji po odłączeniu zasilania
- Kompaktowy format idealny do projektów embedded
Zastosowania w praktyce
Unit Step16 świetnie sprawdzi się jako fizyczny regulator w panelach sterowania inteligentnego domu, np. do regulacji głośności, jasności oświetlenia czy parametrów pracy urządzeń. Może być wykorzystywany w systemach sterowania silnikami, kontrolerach RGB, a także w projektach STEAM i edukacyjnych, gdzie liczy się czytelna wizualizacja i intuicyjna obsługa.
Specyfikacja techniczna enkodera
- Mikrokontroler: STM32G031G8U6, 32-bit ARM Cortex-M0+, 64 MHz
- Enkoder: 16 pozycji, kod BCD 8421
- Wyświetlacz: 7-segmentowy
- Dioda RGB: 1x WS2812
- Interfejs: I2C (domyślnie 0x48, zakres adresów od 0x08 do 0x77)
- Cykl aktualizacji wartości: 100 ms
- Pobór prądu (tryb czuwania): DC 5 V @ 5,85 mA
- Pobór prądu (wyświetlacz 60%): DC 5 V @ 14,76 mA
- Pobór prądu (wyświetlacz 100%): DC 5 V @ 24,13 mA
- Pobór prądu (RGB LED 100%): DC 5 V @ 18,9 mA
- Pobór prądu (wyświetlacz + RGB): DC 5 V @ 29,91 mA
- Wymiary: 32,0 x 24,0 x 16,9 mm
- Masa: 5,5 g
Zawartość zestawu
- 1x Unit Step16
- 1x Przewód HY2.0-4P Grove (20 cm)
Unit Step16 zapewnia nie tylko precyzyjną kontrolę, ale również natychmiastowe, czytelne sprzężenie zwrotne.
