Opis produktu: Moduł rozszerzeń I/O 2 - STM32F0 - M5Stack U011-B
Moduł I/O 2 oparty został na układzie STM32F0 i rozszerza moduły główne M5Stack o dodatkowe porty wejścia / wyjścia. Do komunikacji z modułem głównym wykorzystuje interfejs I2C. Każdy port I/O dostępny na module można dowolnie skonfigurować w taki port jak: cyfrowe I/O, ADC, sterowanie serwerm oraz diodą LED RGB. Moduł pozwala na zmianę adresu I2C, co oznacza, że użytkownik może podłączyć wiele modułów M5Stack I/O 2 do jednego modułu głównego. Produkt nadaje się do wielu cyfrowych, analogowych akwizycji sygnałów, z oświetleniem oraz sterowaniem serwomechanizmem.

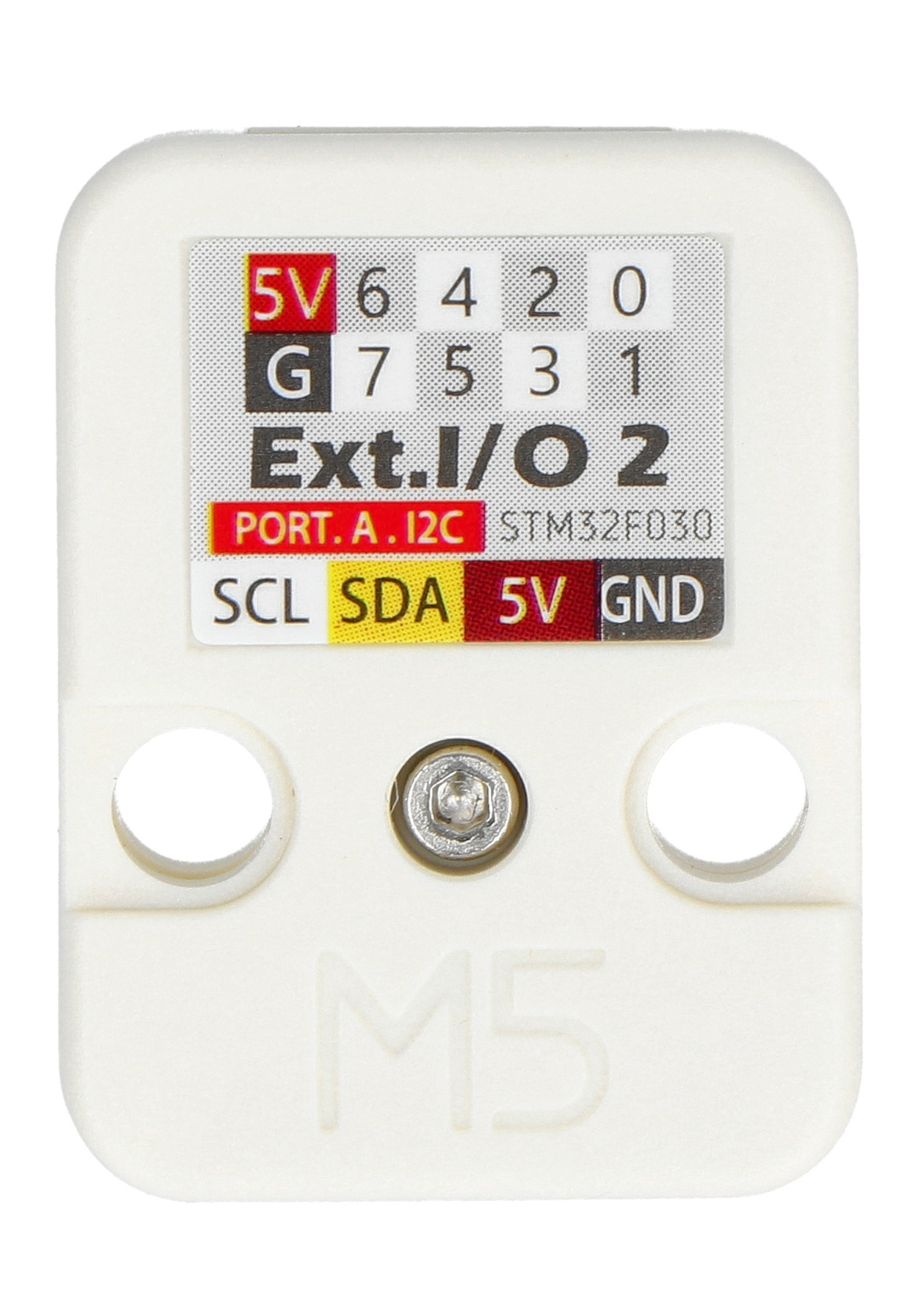

Moduł rozszerzeń I/O 2 - STM32F0 - M5Stack U011-B.
Moduł rozszerzeń I/O 2.
Cechy modułu
- 8-kanałowe rozszerzenie wejście i wyjście
- Cyfrowe I/O
- Wejście ADC
- Sterowanie SERVO (PWM)
- Sterowanie LED RGB
- Obsługuje konfigurację adresu I2C

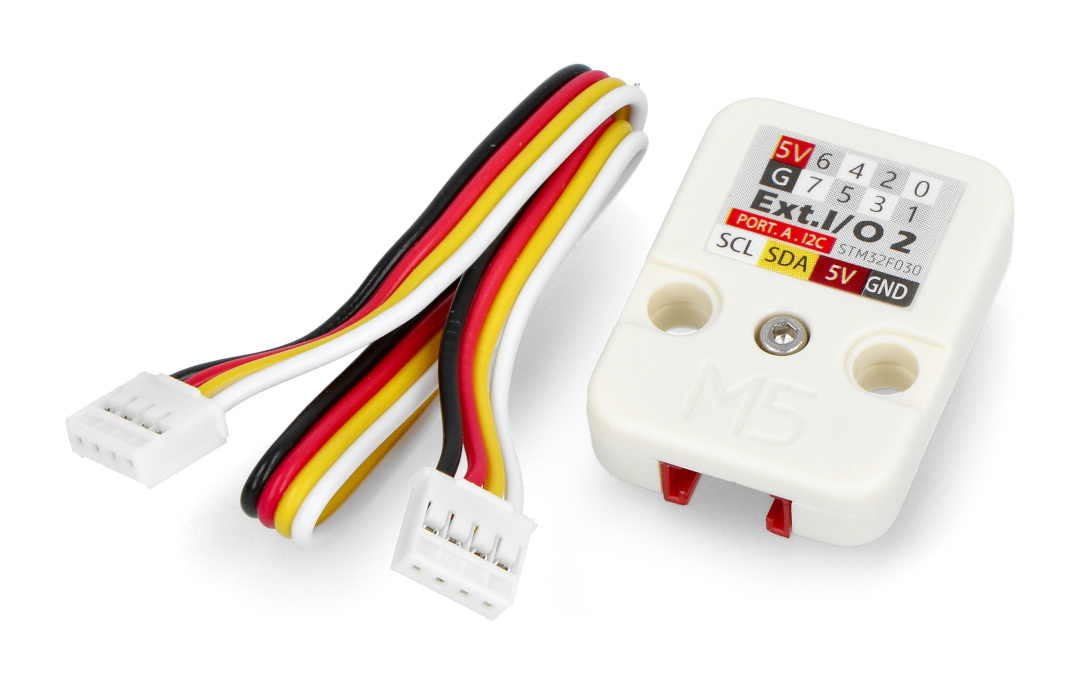

Zestaw zawiera
- 1x rozszerzony moduł IO 2 - M5Stack - SKU: U011-B
- 1x przewód HY2.0-4P
Specyfikacja modułu rozszerzeń
- Mikrokontroler: STM32F030
- Adres I2C: 0x45
- Liczba rozszerzeń IO: 8
- Odstępy między pinami interfejsu IO: 2,54 mm
- Wspierane tryby: Digital input/output, ADC, SERVO control, RGB LED control
- Zasilanie: 3,3 V
- Wymiary: 32 x 24 x 11 mm
- Masa: 5 g
Moduł rozszerzeń I/O 2 - STM32F0.
