Opis produktu: Wio Tracker L1 - moduł deweloperski LoRa Meshtastic z GPS, nRF52840 i ekranem OLED - Seeedstudio 114993648
Wio Tracker L1 od Seeedstudio to wszechstronna platforma dla projektów komunikacji bezprzewodowej i lokalizacji. Zastosowanie mikrokontrolera ARM Cortex-M4 nRF52840 zapewnia wysoką wydajność przy niskim poborze energii, co czyni go idealnym rozwiązaniem do aplikacji mobilnych i solarnych. Wbudowany moduł LoRa SX1262 umożliwia komunikację dalekiego zasięgu, a GPS L76K gwarantuje precyzyjne pozycjonowanie. Płytka jest fabrycznie przygotowana do pracy z oprogramowaniem Meshtastic, co pozwala szybko stworzyć własną sieć mesh bez skomplikowanej konfiguracji. Dzięki kompatybilności z ekosystemem Grove, Wio Tracker L1 można łatwo rozbudować o dodatkowe czujniki środowiskowe, co czyni go wszechstronnym narzędziem dla hobbystów i profesjonalistów.

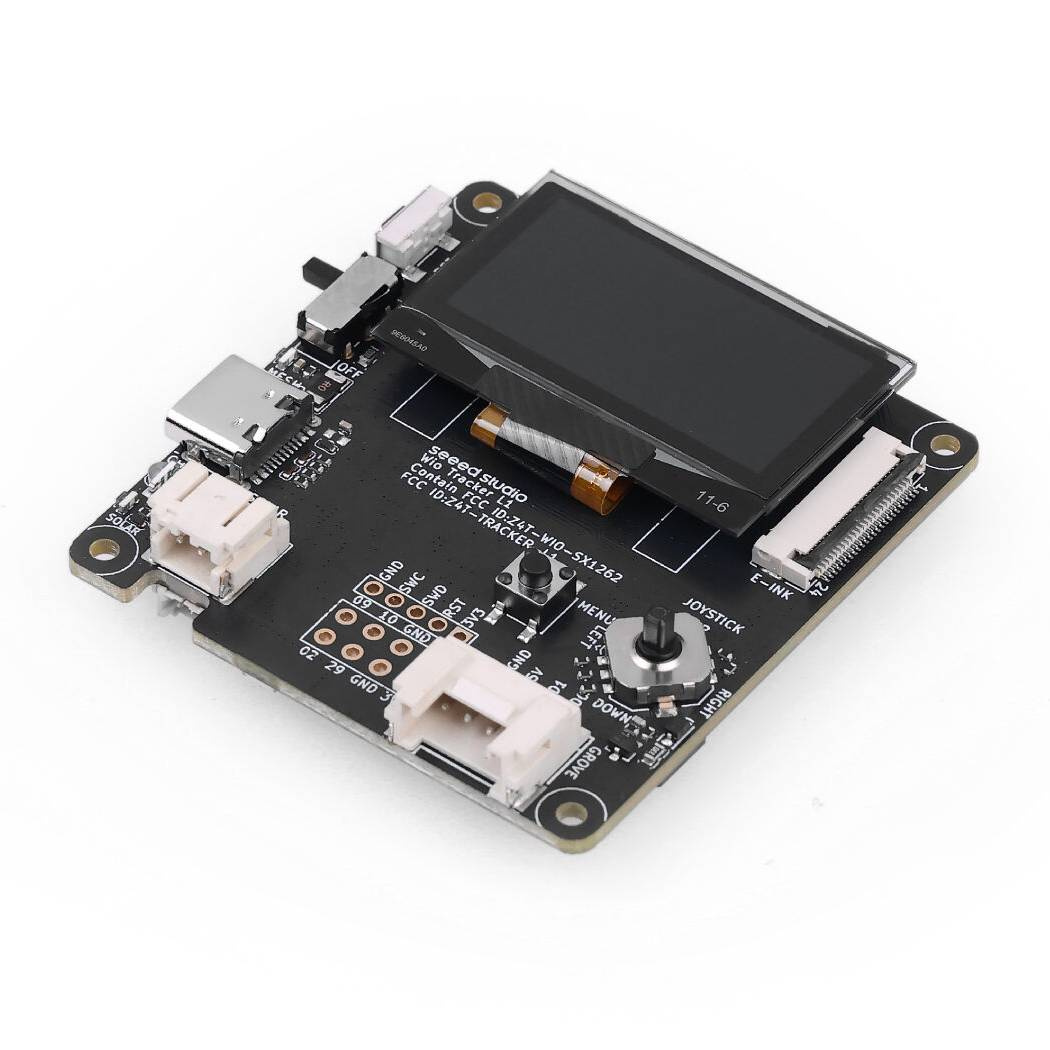

Wio Tracker L1 - moduł deweloperski LoRa Meshtastic z GPS, nRF52840 i ekranem OLED - Seeedstudio 114993648.
Wio Tracker L1 dostarczany jest z preinstalowanym oprogramowaniem układowym Meshtastic.
Główne cechy Wio Tracker L1
- LoRa od 862 MHz do 930 MHz: komunikacja dalekiego zasięgu przy niskim poborze energii
- Mikrokontroler nRF52840: wydajny układ ARM Cortex-M4 taktowany do 64 MHz
- GPS L76K: obsługa systemów GPS, BeiDou, GLONASS i QZSS
- Wyświetlacz OLED 1,3'': czytelny podgląd danych oraz statusu urządzenia
- Obsługa Meshtastic: gotowy firmware do tworzenia sieci mesh
- Wszechstronne zasilanie: USB typu C, panel solarny lub akumulatory Li-Ion
- Interfejsy Grove, UART, IIC i GPIO: wygodna integracja z czujnikami i modułami rozszerzeń
- Bluetooth 5.0: łatwa komunikacja z aplikacją mobilną

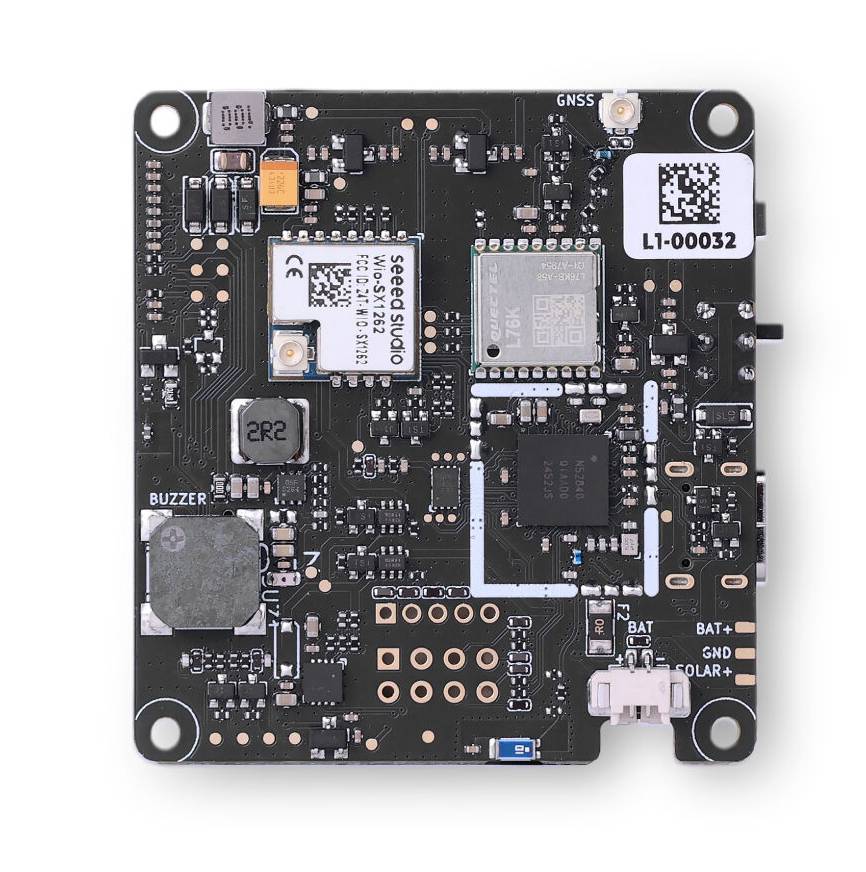

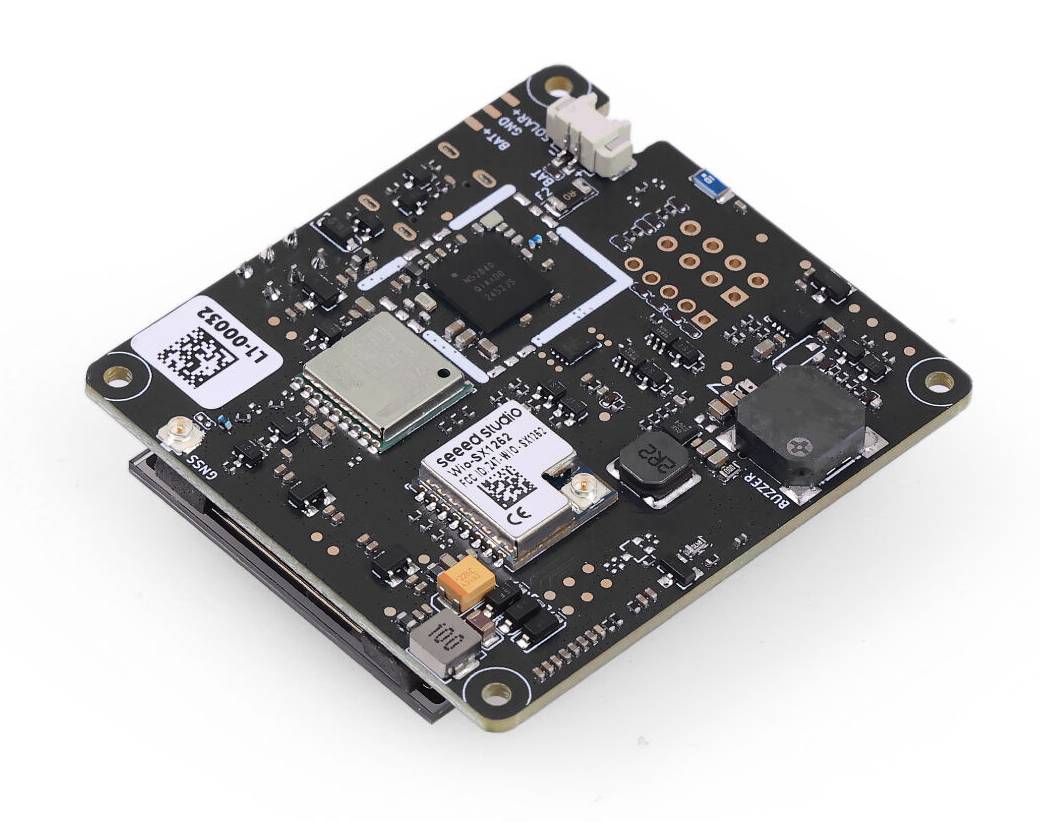

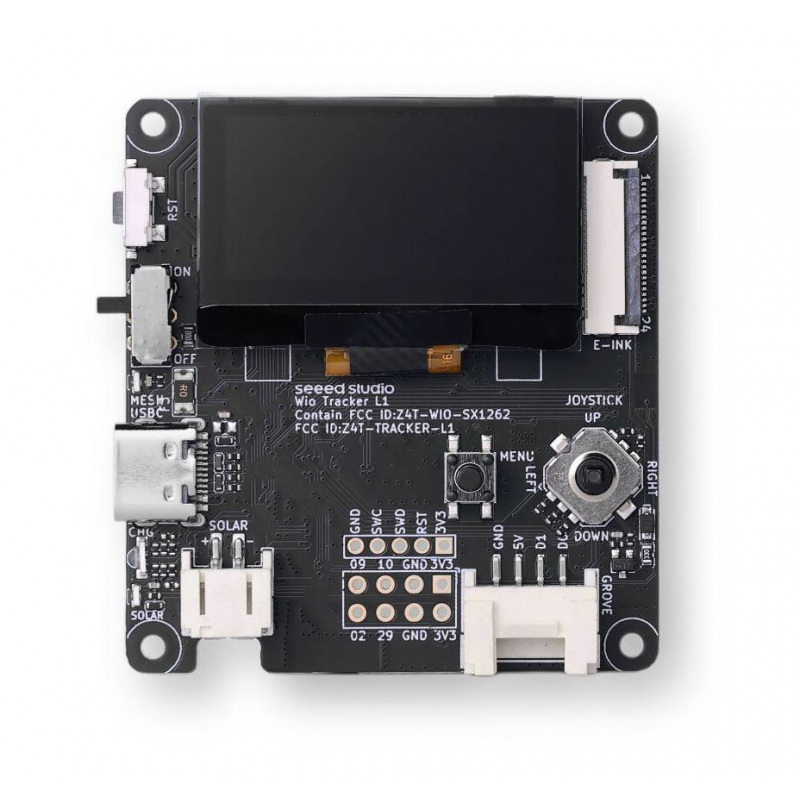

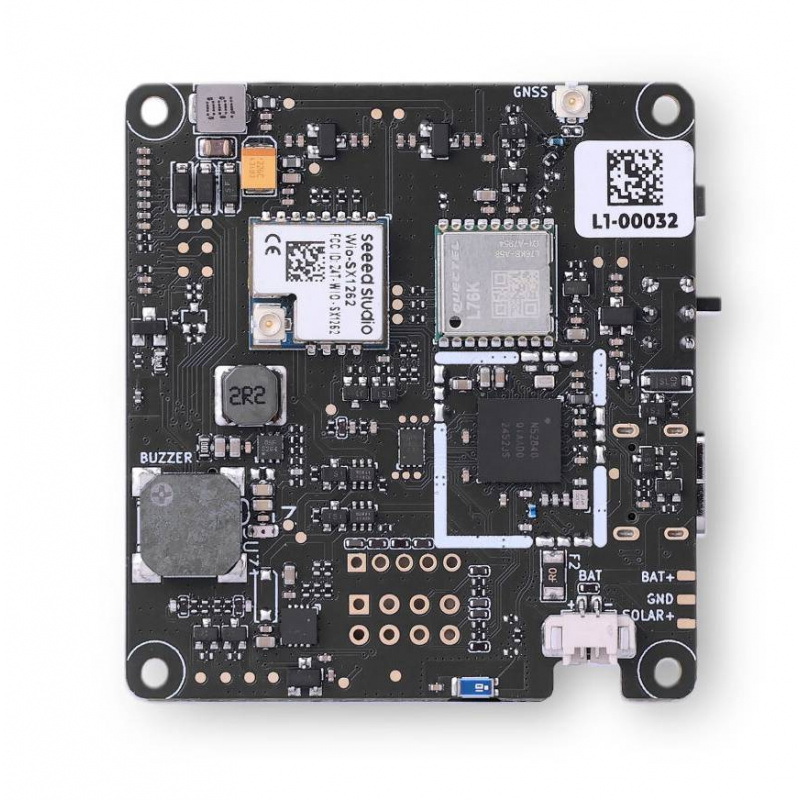

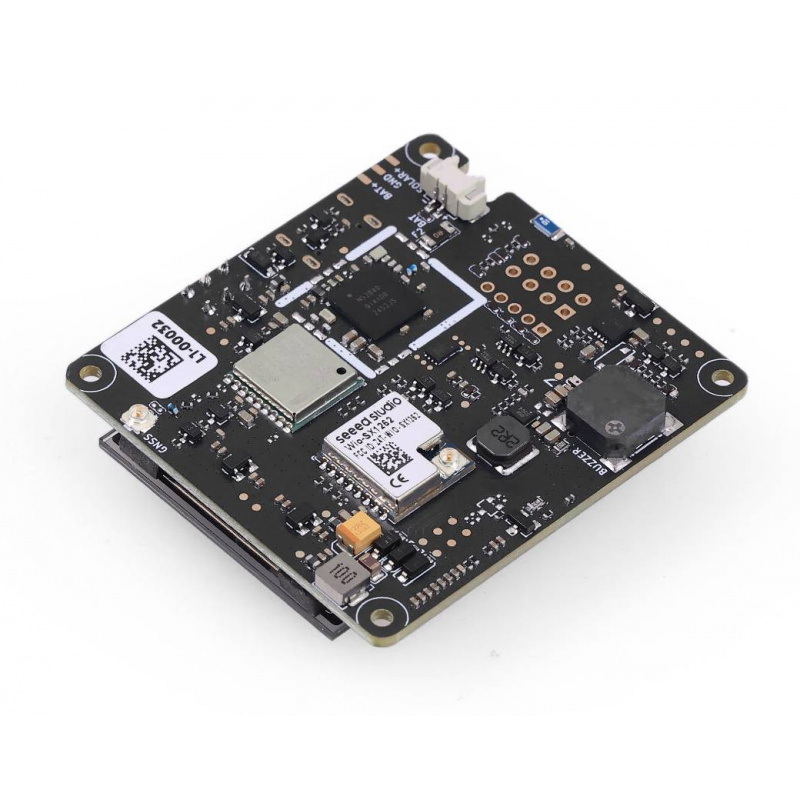

Budowa płytki Wio Tracker L1
Płytka Wio Tracker L1 została zaprojektowana z myślą o szybkim prototypowaniu i wygodnej integracji z dodatkowymi modułami. Najważniejsze złącza, przyciski i elementy sygnalizacyjne są łatwo dostępne, co ułatwia montaż modułu w projektach mobilnych, terenowych oraz IoT.
- Wyświetlacz OLED 1,3''
- Przycisk reset
- Przełącznik zasilania
- Dioda LED statusu sieci mesh (żółta)
- Port USB typu C
- Dioda LED statusu ładowania (czerwona)
- Dioda LED statusu panelu solarnego (żółta)
- Złącze panelu solarnego
- Złącze Grove
- Złącze wyświetlacza E-Ink 24-pin
- Joystick 4-kierunkowy
- Przycisk menu
- Złącze anteny GPS
- Złącze anteny LoRa
- Buzzer
- Złącze akumulatora

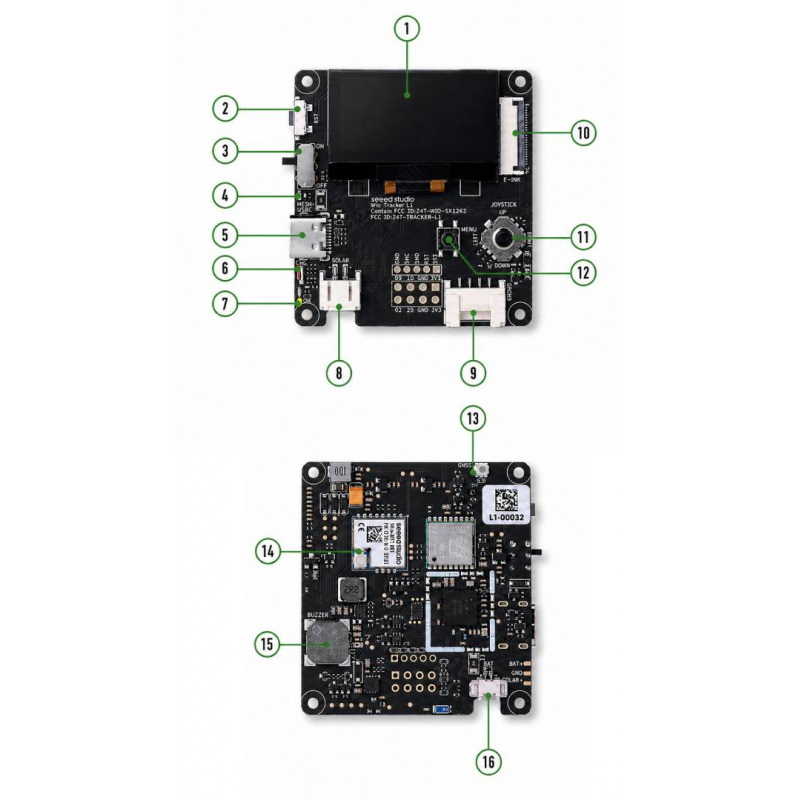

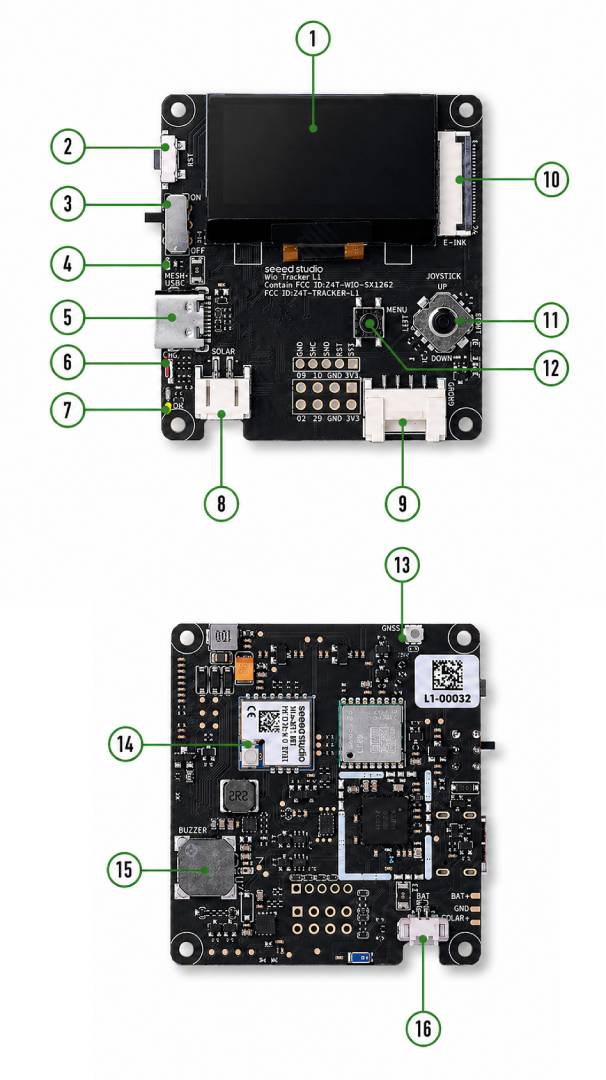

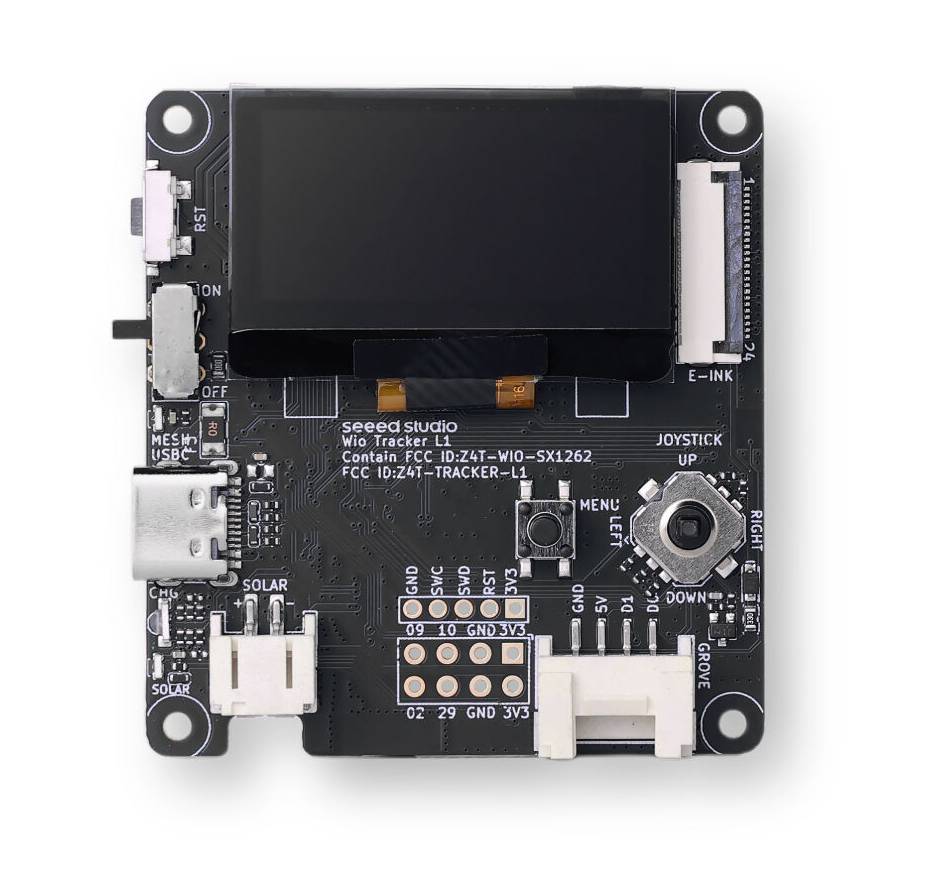

Rozmieszczenie elementów na płytce.

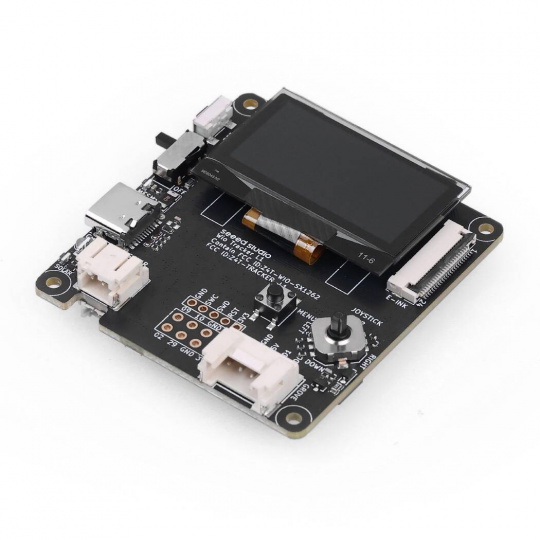

Kompatybilność z ekosystemem Grove umożliwia rozbudowę o czujniki.
Meshtastic w komunikacji LoRa
Wio Tracker L1 jest przygotowany do pracy z oprogramowaniem Meshtastic, które umożliwia tworzenie zdecentralizowanych sieci komunikacyjnych typu mesh. Urządzenia mogą przekazywać wiadomości między sobą bez dostępu do Internetu i infrastruktury operatora, co sprawdza się w terenie, podczas wypraw, akcji awaryjnych oraz w projektach monitoringu. Połączenie technologii LoRa, energooszczędnego układu nRF52840 i lokalizacji GPS pozwala budować praktyczne systemy komunikacji oraz śledzenia pozycji.
Specyfikacja techniczna Wio Tracker L1
- Mikrokontroler: Nordic nRF52840, ARM Cortex-M4 z FPU
- Taktowanie: do 64 MHz
- Pamięć Flash: 1 MB
- Pamięć RAM: 256 kB
- LoRa: Wio-SX1262, od 862 MHz do 930 MHz
- Bluetooth: 5.0
- GPS: L76K, GPS / BeiDou / GLONASS / QZSS
- Wyświetlacz: OLED 1,3''
- Rozdzielczość ekranu: 128 x 64 px
- Interfejsy: Grove UART / IIC / GPIO, PTH UART / IIC / GPIO / analog, SWD
- Złącze wyświetlacza: 24-pin
- Zasilanie przez USB typu C: 5 V / 1 A
- Zasilanie solarne: 5 V / 1 A, złącze 2 mm 2-pin
- Zasilanie akumulatorowe: 3,7 V / 1 A, złącze JST 1 mm 2-pin
- Wymiary: 52 x 50 x 12 mm
Zawartość zestawu
- 1x Wio Tracker L1 Board z wyświetlaczem OLED 1,3''
- 1x Antena LoRa
- 1x Przewód RF 60 mm RP-SMA żeński do IPEX
- 1x Antena GPS

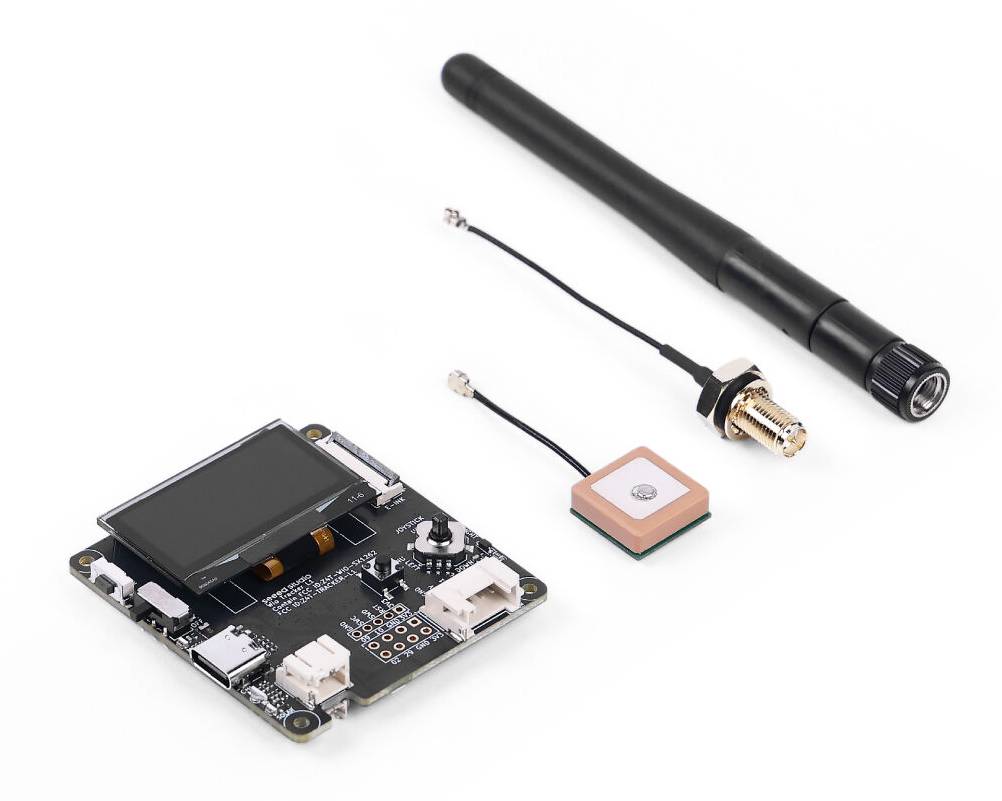

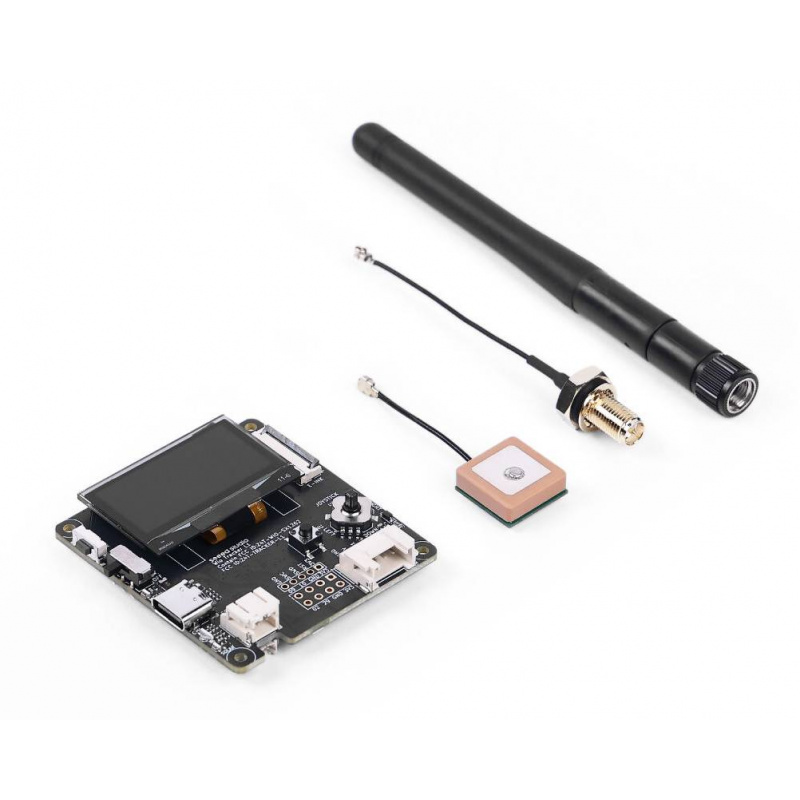

Elementy wchodzące w skład zestawu.
