Opis produktu: ISO1640 - dwukierunkowy izolator I2C bez złączy - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390
Izolator I2C marki Pololu to kompaktowy moduł bazujący na układzie TI ISO1640, który umożliwia izolowaną elektrycznie komunikację I2C z prędkością do 1,7 MHz. Izolacja galwaniczna zapobiega przepływowi prądu pomiędzy dwoma stronami modułu, chroniąc podłączone urządzenia przed uszkodzeniami spowodowanymi różnicami potencjałów lub niewłaściwym zasilaniem. Moduł występuje w wersji bez złącz, z otworami montażowymi kompatybilnymi z uniwersalnymi płytkami stykowymi i złączami goldpin o rastrze 2,54 mm. Idealnie nadaje się do zastosowań wymagających niezawodnej ochrony magistrali I2C oraz zapewnienia stabilnej komunikacji w systemach embedded i automatyce.

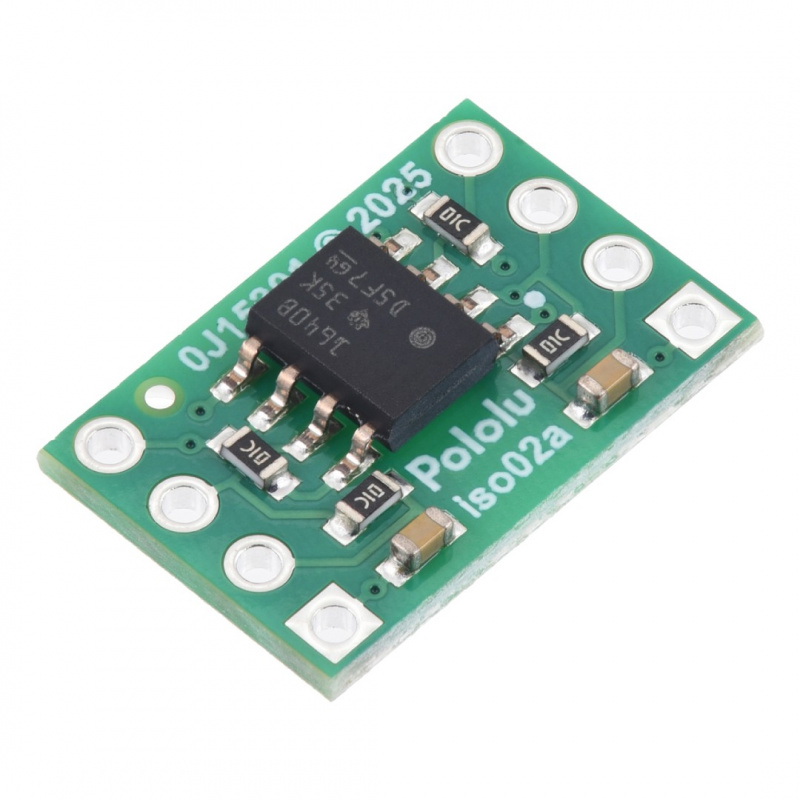

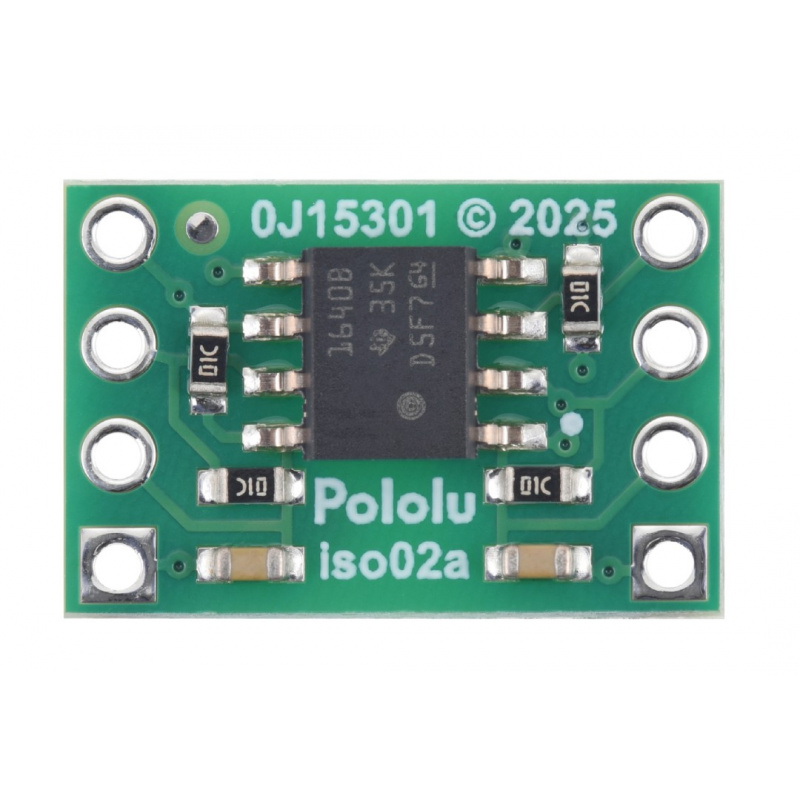

ISO1640 - dwukierunkowy izolator I2C bez złączy - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390.

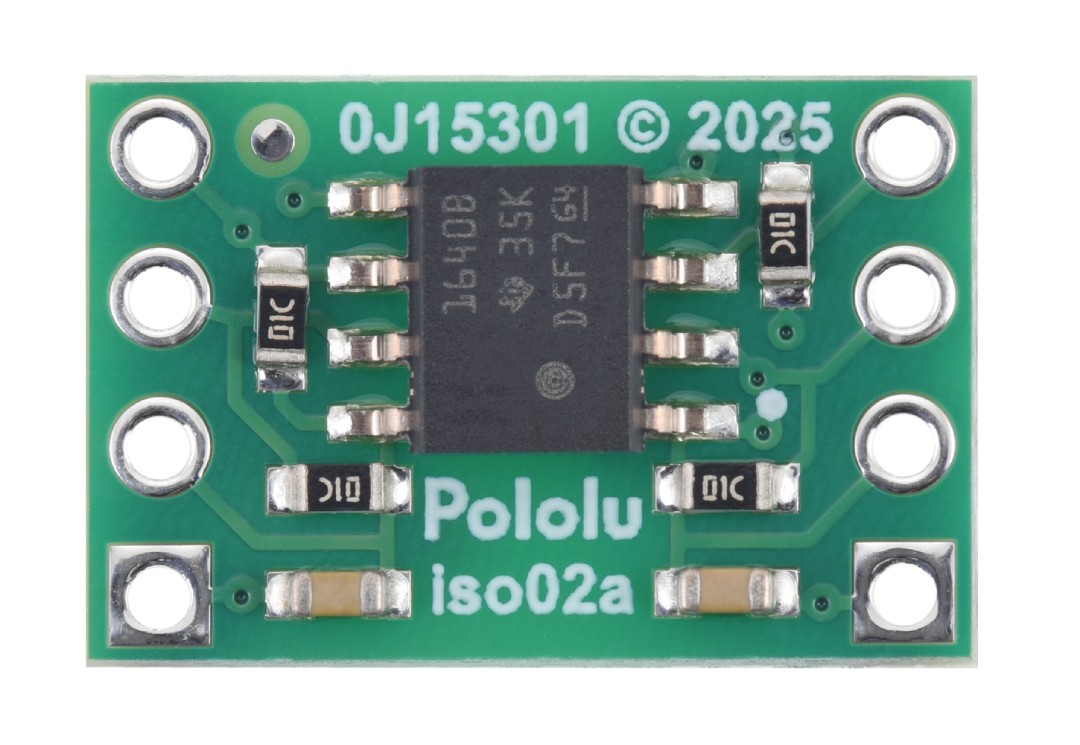

Moduł umożliwia dwukierunkową komunikację I2C.
Główne cechy izolatora
- Galwaniczna izolacja dwukierunkowa: zapewnia bezpieczeństwo i niezależność elektryczną między urządzeniami
- Kompatybilność napięciowa: strona 1 od 3 V do 5,5 V, strona 2 od 2,25 V do 5,5 V
- Pełna dwukierunkowość linii SDA i SCL: obsługuje clock stretching i standardowe funkcje I2C
- Częstotliwość transmisji: do 1,7 MHz zgodnie z ISO1640B

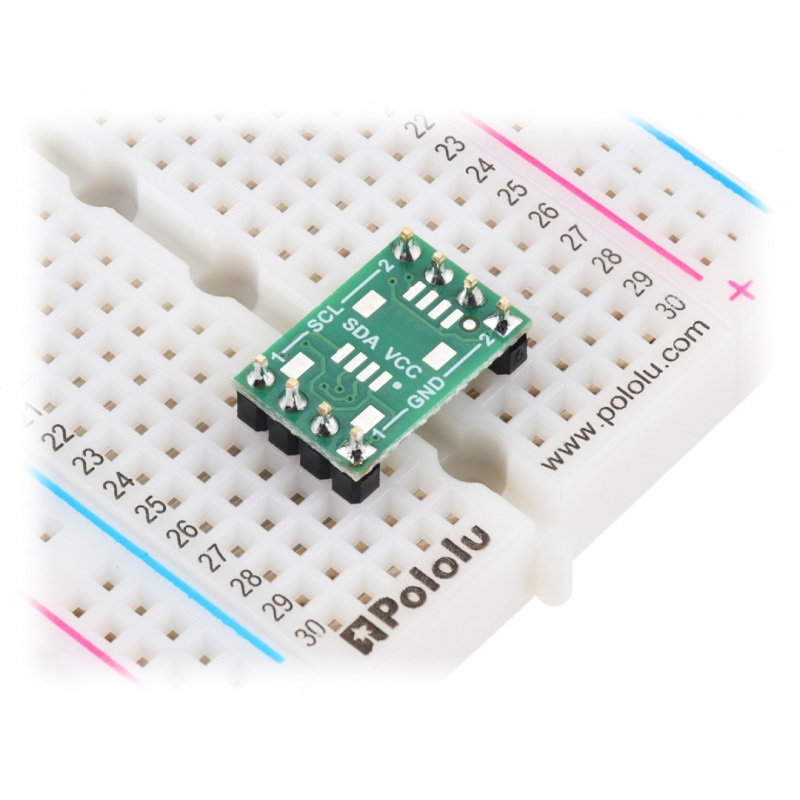

- Montaż i połączenia: otwory 0,1'' (2,54 mm) do instalacji na płytkach stykowych lub ze złączami goldpin
- Zabezpieczenie urządzeń: ochrona przed uszkodzeniem przez niewłaściwe połączenia i różnice potencjałów
- Małe wymiary i niska masa: 10,2 x 15,2 x 2,8 mm oraz 0,4 g
Wyprowadzenia modułu

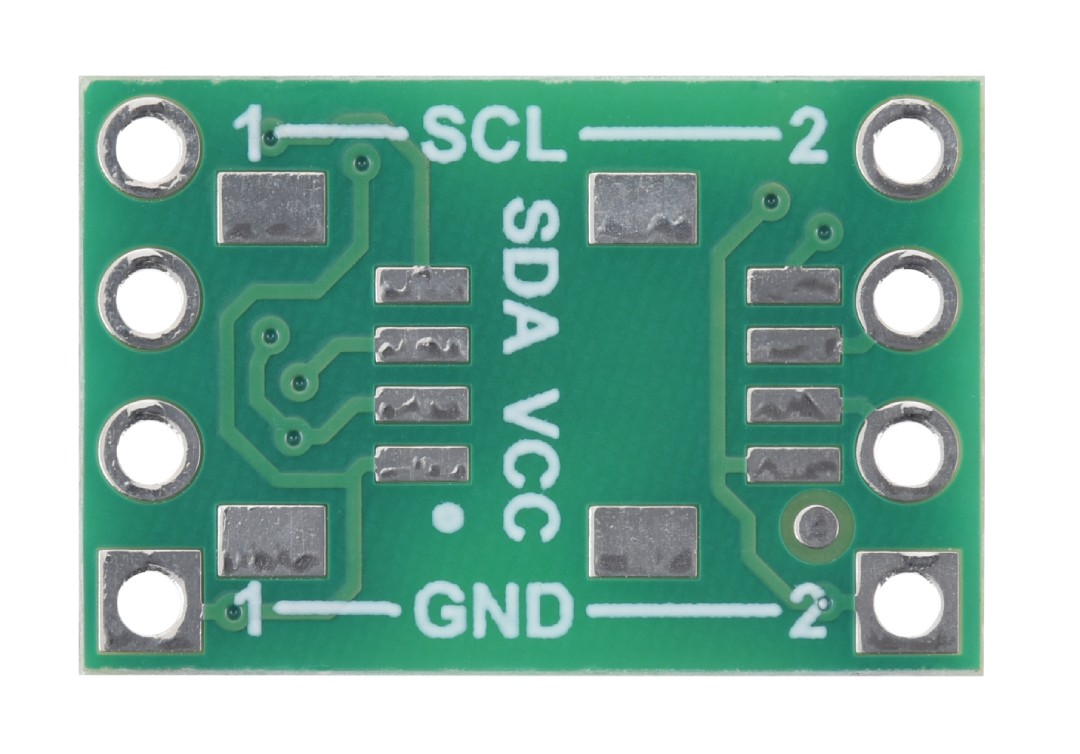

Moduł posiada otwory lutownicze rozmieszczone co 0,1'' (2,54 mm) pozwalające na podłączenie przy użyciu standardowych złącz goldpin lub lutowanie przewodów bezpośrednio. Strona 1 modułu (VCC1, GND1, SDA1, SCL1) i strona 2 (VCC2, GND2, SDA2, SCL2) są niezależne elektrycznie i wymagają oddzielnego zasilania. Wyprowadzenia umożliwiają łatwe podłączenie do dowolnych urządzeń I2C po obu stronach izolatora.

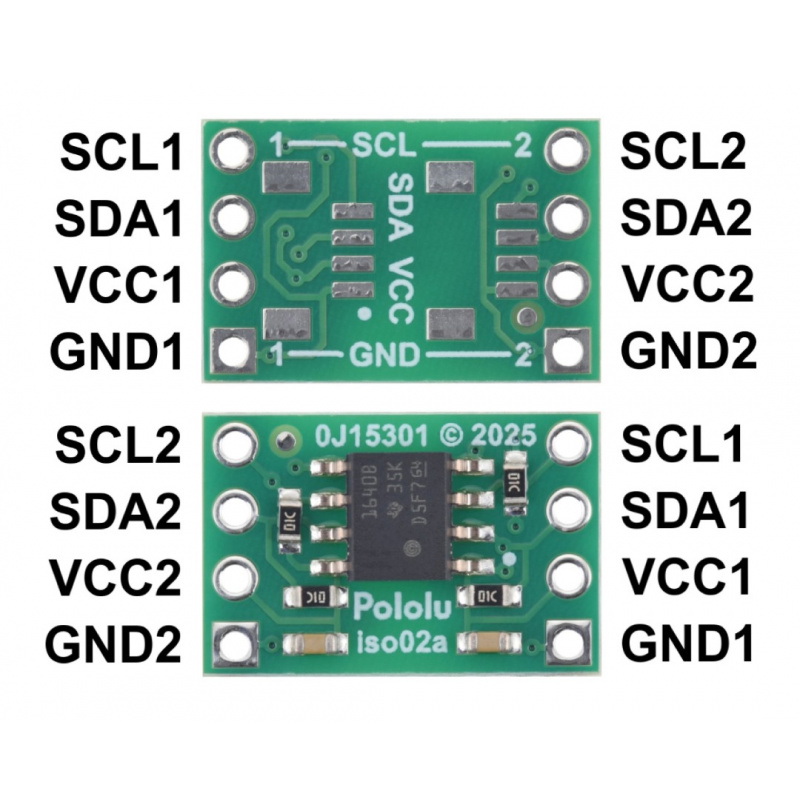

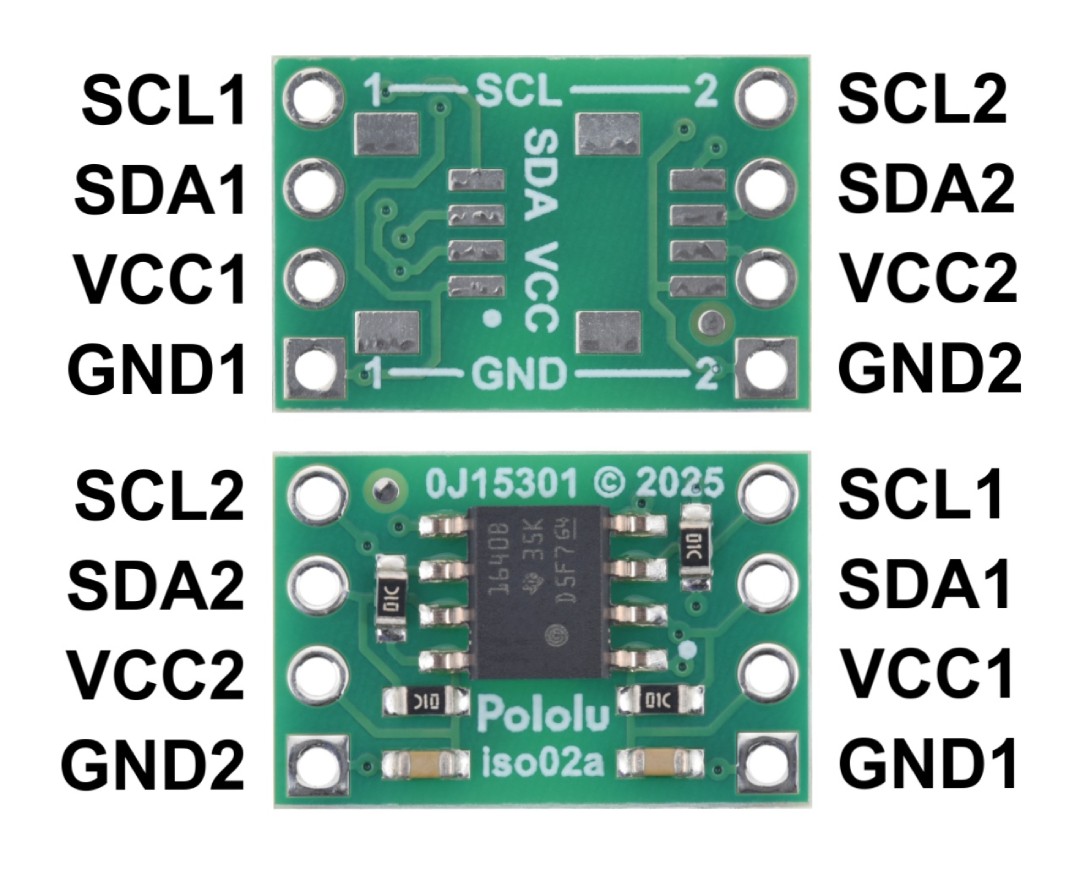

Wyprowadzenia modułu.

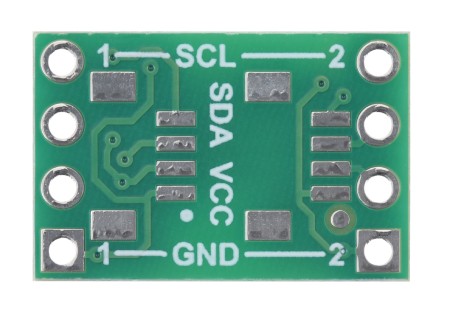

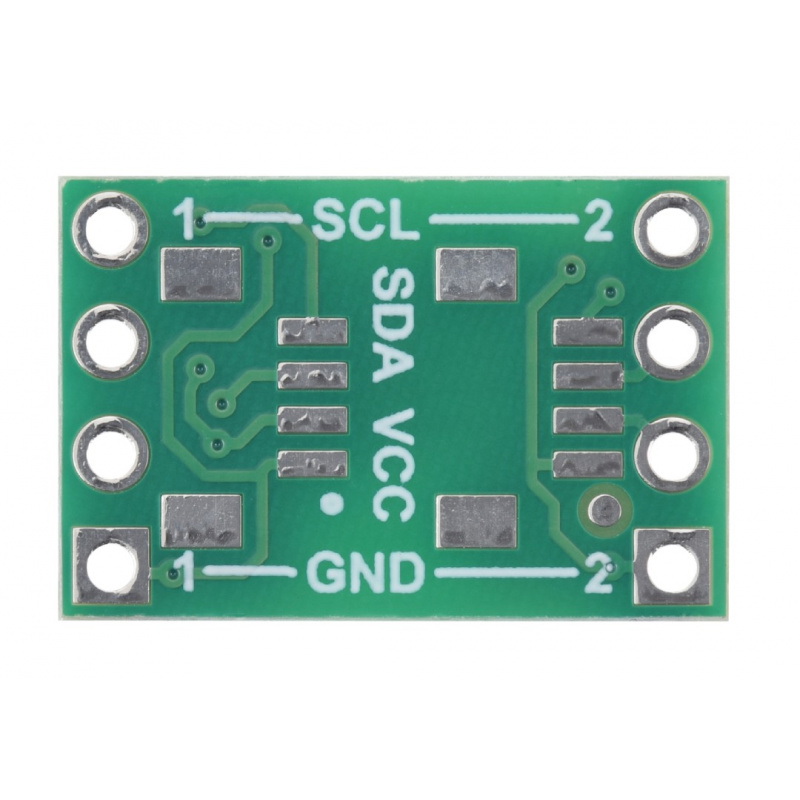

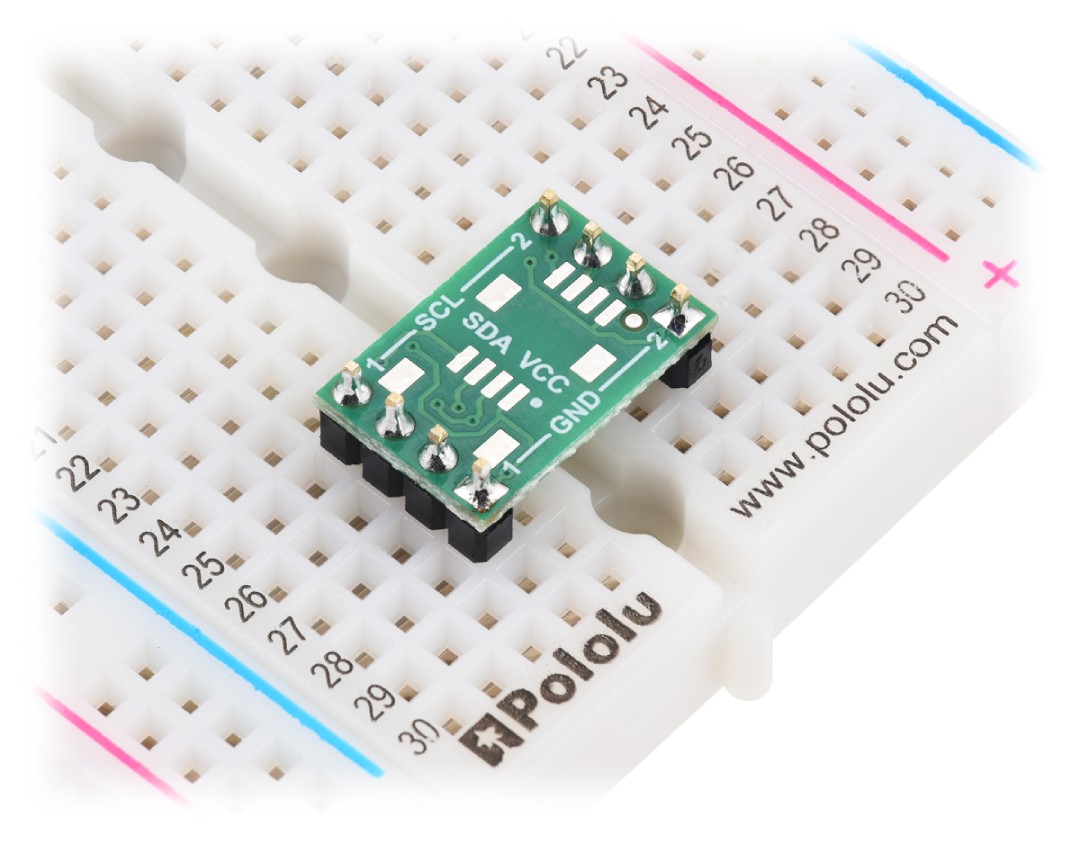

Izolator nie posiada wbudowanych złączy.
Podłączenie i konfiguracja

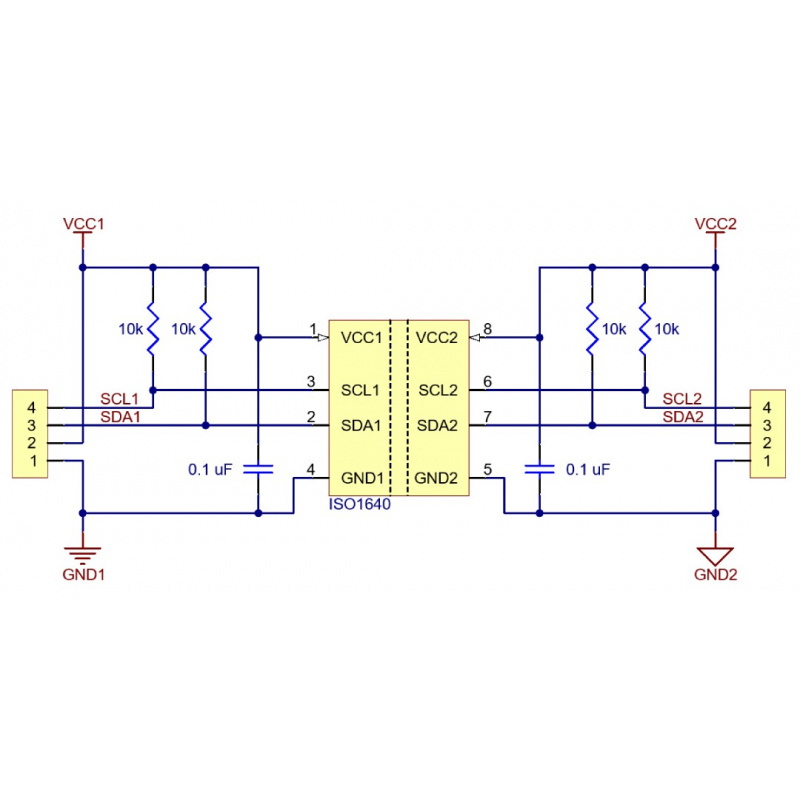

W celu poprawnego działania modułu, każda strona musi być zasilana niezależnie: strona 1 napięciem od 3 V do 5,5 V, strona 2 napięciem od 2,25 V do 5,5 V. Linie SDA i SCL należy podłączyć odpowiednio do obu urządzeń, pamiętając o zachowaniu separacji mas GND1 i GND2 - nie wolno ich łączyć bezpośrednio, gdyż moduł zapewnia izolację galwaniczną. Wbudowane rezystory podciągające 10 kΩ na obu stronach zapewniają poprawne działanie magistrali, jednak dla wysokich prędkości komunikacji można zastosować zewnętrzne rezystory podciągające równolegle.
Specyfikacja techniczna izolatora
- Układ: TI ISO1640B
- Zakres napięcia zasilania strony 1: od 3 V do 5,5 V
- Zakres napięcia zasilania strony 2: od 2,25 V do 5,5 V
- Maksymalna częstotliwość transmisji: 1,7 MHz
- Złącza: otwory lutownicze z rastrem 0,1'' (2,54 mm)
- Wymiary: 10,2 x 15,2 x 2,8 mm
- Masa: 0,4 g
Zawartość zestawu
- 1x ISO1640 - dwukierunkowy izolator I2C bez złączy - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390

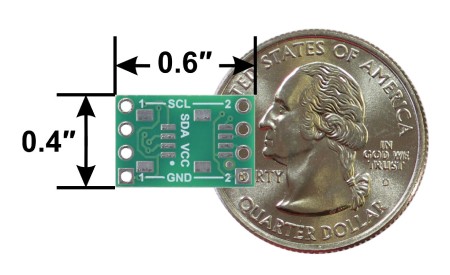

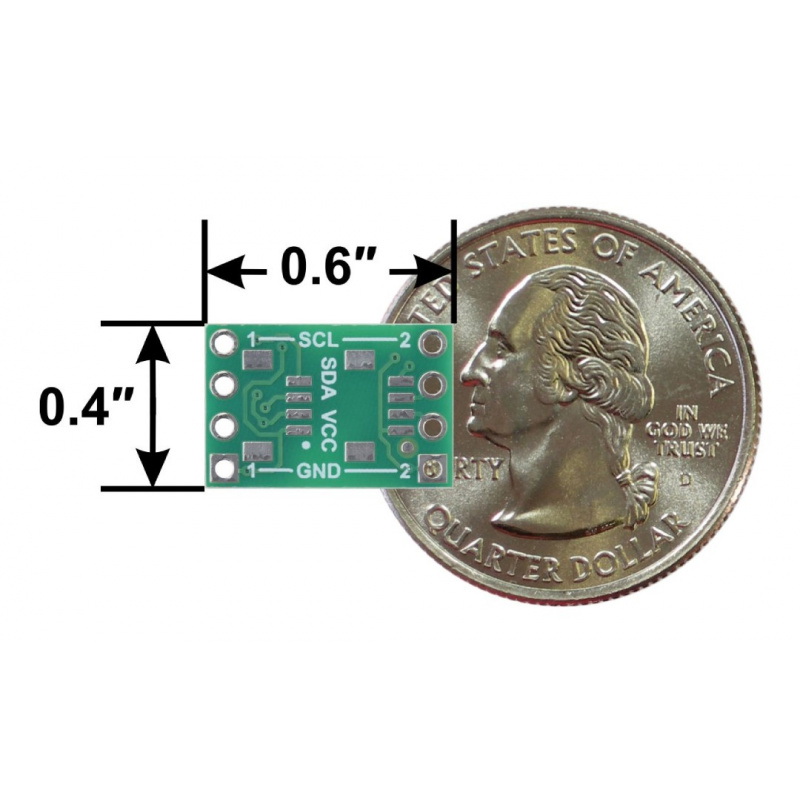

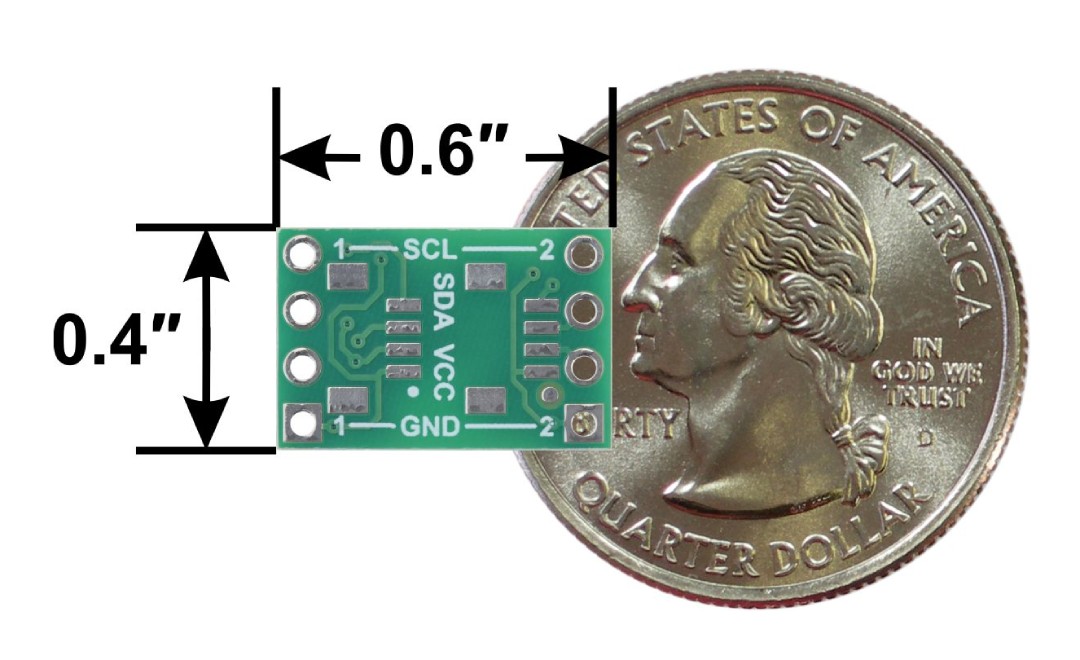

Moduł posiada niewielkie wymiary, dzięki czemu sprawdzi się w wielu projektach.
