Opis produktu: Level Shifter Breakout - konwerter poziomów napięć 5 V - 3 V - STEMMA QT / Qwiic - Adafruit 5637
Level Shifter Breakout firmy Adafruit to konwerter poziomów napięć, który umożliwia uzyskanie napięcia wyjściowego o wartości 3 V z napięcia wejściowego w zakresie od 3 V do 5 V. Posiada wbudowany stabilizator napięcia 3,3 V o wydajności do 500 mA, pozwala na połączenie modułów zasilanych napięciem 5 V z czujnikami o napięciu pracy 3,3 V. Level Shifter Breakout posiada wyprowadzenia w postaci pól lutowniczych, a także dwa złącza STEMMA QT / Qwiic, dzięki czemu może być stosowany z urządzeniami peryferyjnymi wyposażonymi w ten standard złącza - bez konieczności lutowania.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.

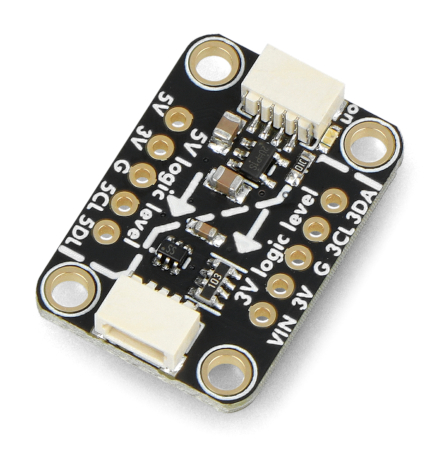

Level Shifter Breakout - konwerter poziomów napięć 5 V - 3 V - STEMMA QT / Qwiic - Adafruit 5637.
Opis wyprowadzeń i schemat połączeń
Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Alternatywnie można wykorzystać także złącza STEMMA QT / Qwiic, które nie wymagają lutowania. Konwerter należy połączyć z wybranymi modułami zgodnie z poniższym opisem wyprowadzeń:
- VIN / 5V - pin napięcia wejściowego 5 V
- 3V3 - pin napięcia wyjściowego 3,3 V
- G - masa układu
- 5CL - linia zegara I2C napięcia wejściowego od 3 V do 5 V
- 5DA - linia danych I2C napięcia wejściowego od 3 V do 5 V
- 3CL - linia zegara I2C napięcia wyjściowego 3 V
- 3DA -linia danych I2C napięcia wyjściowego 3 V
Przykład zastosowania konwertera.

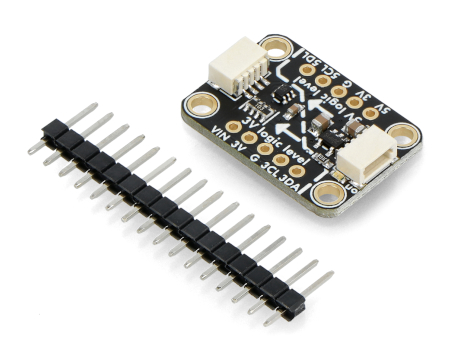

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu
- Typ: konwerter napięć
- Zakres napięcia wejściowego: od 3 V do 5 V
- Napięcie wyjściowe: 3 V
- Stabilizator napięcia: 3,3 V 500 mA
- Sygnalizacja stanu: wbudowana dioda LED
- Złącza: 2x złącze STEMMA QT / Qwiic
- Wymiary płytki: 25,4 x 18 x 4,8 mm
- Masa: 1,8 g
Zawartość zestawu
- Level Shifter Breakout - konwerter poziomów napięć 5 V - 3 V - STEMMA QT / Qwiic - 1 sztuka
- Listwa goldpin 1x16 - raster 2,54 mm - 1 sztuka
Złącze STEMMA QT / Qwiic
Moduł wyposażono w złącza STEMMA QT / Qwiic, umieszczone po obu skrajnych częściach płytki. Standard ten zwiększa możliwości prototypowania, znacząco przyspiesza proces łączenia z płytkami rozwojowymi i szeroką gamą innych czujników. Wszystko to odbywa się bez konieczności lutowania i wyłącznie przy użyciu odpowiedniego przewodu.
