Opis produktu: Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM4 / PM10 - SPS30 - UART/I2C
Czujnik pyłu umożliwia monitorowanie czystości powietrza, pozwala na pomiar cząsteczek PM1.0, PM2.5, PM4 oraz PM10. Został on wyposażony w wysokiej jakości, optyczny czujnik, który wykorzystuje rozpraszanie laserowe oraz innowacyjną technologię odporności na zanieczyszczenia. Sensor pozwala wykryć cząstki o średnicy powyżej 0,3 μm, np. dym papierosowy. Zasilany jest napięciem od 4,5 V do 5,5 V. Komunikuje się poprzez UART lub I2C.
Zestaw zawiera
- Czujnik SPS30
- Przewód 5-pin 150 mm

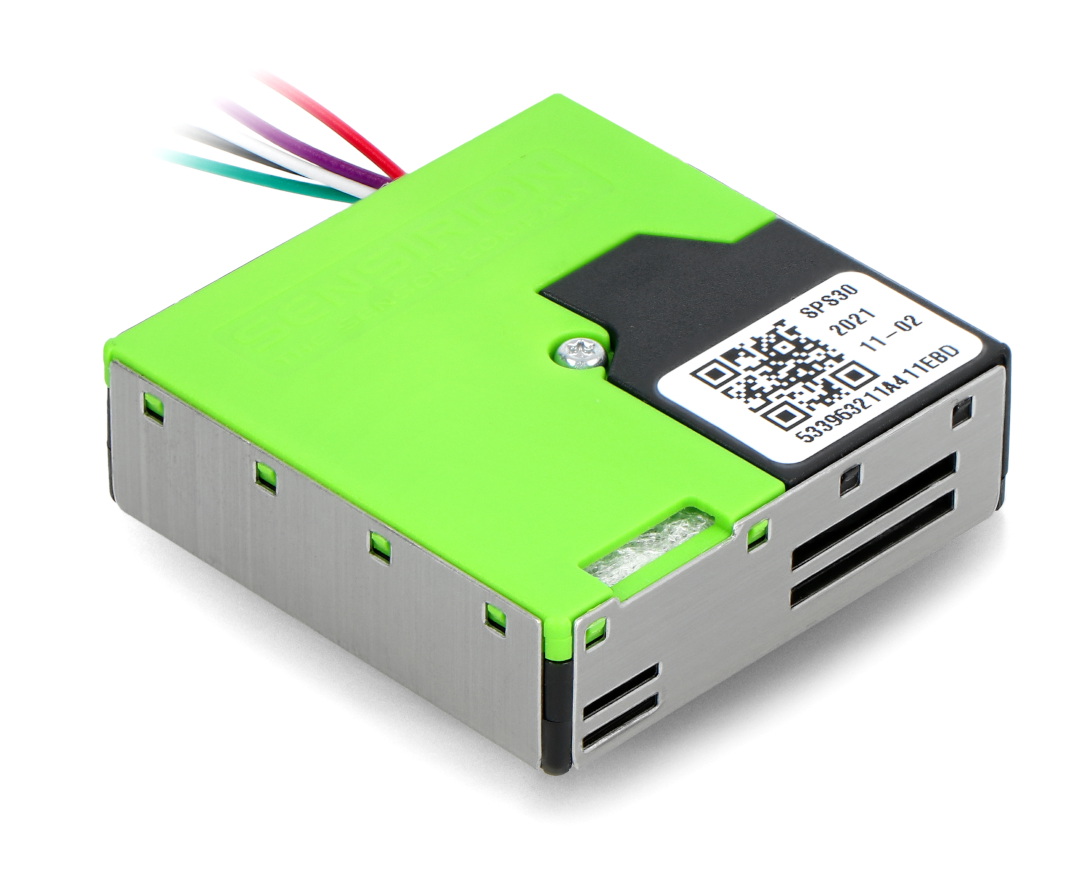

Czujnik pyłu / czystości powietrza SPS30.
| Pin | Opis |
|---|---|
| Pin 1 | VCC - zasilanie 5 V. |
| Pin 2 | RX - odbiornik UART - pracuje z napięciem 3,3 V oraz 5 V SDA - pin danych I2C - pracuje z napięciem 3,3 V oraz 5 V |
| Pin 3 | TX - nadajnik UART - pracuje z napięciem 3,3 V oraz 5 V SCL - pin zegarowy I2C - pracuje z napięciem 3,3 V oraz 5 V |
| Pin 4 | SEL - wybór interfejsu Odłączony - UART Połączony z masą - I2C |
| Pin 5 | GND - masa układu |
Specyfikacja czujnika SPS30
| Specyfikacja | |
|---|---|
| Interfejs: | UART, I2C |
| Napięcie zasilania: | od 4,5 V do 5 V |
| Średni pobór prądu: | < 60 mA |
| Dokładność pomiaru cząsteczek masowych: | ±10 μg/m3 @ od 0 do 100 μg/m3 ±10 % @ od 100 do 1000 μg/m3 |
| Zakres pomiaru cząsteczek masowych: | od 1 do 1000 μg/m3 |
| Rozdzielczość pomiaru cząsteczek masowych: | 1 μg/m3 |
| Zakres wielkości wykrywanych cząsteczek | Cząsteczki masowe: PM1.0, PM2.5, PM4, PM10 Cząsteczki liczbowe: PM0.5, PM1.0, PM2.5, PM4, PM10 |
| Dolna granica wykrywania: | 0,3 μm |
| Minimalny interwał próbkowania: | 1 s (tryb ciągły) |
| Żywotność: | ponad 8 lat przy ciągłej pracy 24h/dzień |
| Temperatura pracy: | od -10°C do 60°C |
| Temperatura przechowywania: | od -40°C do 70°C |
Niewielkie wymiary i wysoka żywotność czujnika SPS30
Kompaktowa obudowa czujnika czystości powietrza w połączeniu z żywotnością gwarantowaną na okres ponad 8 lat oraz funkcją samooczyszczania sprawia, że SPS30 zastosowany w module SparkFun SEN-15103 jest idealnym czujnikiem do projektów w trudno dostępnych miejscach. Dołączony w zestawie, 5-pinowy kabel ułatwia korzystanie z czujnika. Złącze jest podzielone na pięć kolorowych przewodów ułatwiających podłączenie czujnika do płytki stykowej i innych modułów.

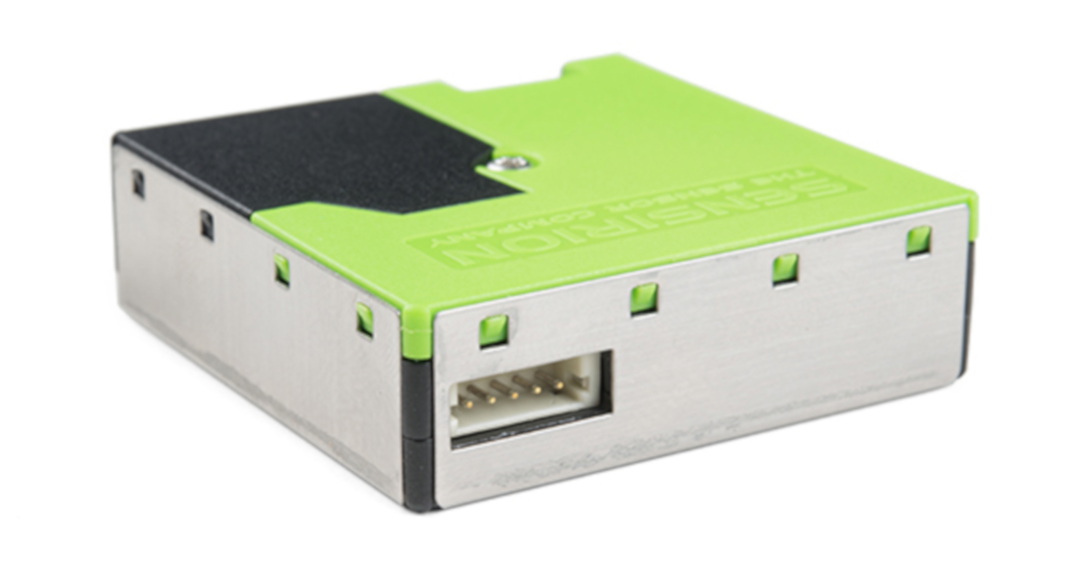

Zasilanie i komunikacja czujnika SPS30
Czujnik SPS30 przeznaczony do monitorowania czystości powietrza wykorzystuje 5-pinowy interfejs, dzięki któremu może komunikować się za pomocą protokołów UART i I2C. SPS30 wymaga zasilania napięciem 5V, ale może także współpracować z mikrokontrolerami zasilanymi napięciem 3,3V. Producent czujnika opracował sterowniki zarówno dla protokołu UART, jak i I2C, przy czym przy łączeniu czujnika z platformą Arduino zalecana jest komunikacja przez UART. Czujnik jest kompatybilny z Raspberry Pi.
