Opis produktu: Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM10 - PMS3003 - 5 V UART
Czujnik pyłu umożliwia monitorowanie czystości powietrza, mierzy współczynniki PM1.0, PM2.5 oraz PM10. Wyposażony w sensor pozwalający wykryć cząstki o średnicy powyżej 0,3 μm, np. dym papierosowy. Układ zasilany jest napięciem 5 V, natomiast interfejs pracuje z napięciem 3,3 V, komunikuje się poprzez interfejs UART.
Moduł pomiaru jakości powietrza PMS3003
Czujnik jakości powietrza PM3003 bazuje na optycznej (laserowej) metodzie pomiaru zawartości pyłu zawieszonego. Światło lasera, padając na cząstki zanieczyszczeń przelatujące przez komorę pomiarową, ulega rozproszeniu i zostaje wykryte przez wbudowany fotodetektor. Sygnał z elementu światłoczułego ulega następnie wzmocnieniu, filtracji i analizie przez wewnętrzny procesor.
Moduł PM3003 posiada 8-pinowe złącze, udostępniające użytkownikowi zarówno szyny zasilania (GND i +5V), jak i pin sterujący (SET), linię zerowania (RESET) oraz wejście i wyjście interfejsu UART (RXD, TXD). Co ważne, czujnik jest dostosowany do pracy z mikrokontrolerami o napięciu linii I/O do 3,3 V. W przypadku połączenia z 5-woltowymi układami (np. Arduino) należy zastosować konwerter poziomów logicznych.
Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM10 - PMS3003 - 5 V UART.

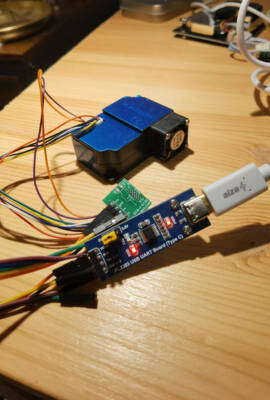

Podłączenie czujnika pyłu / czystości powietrza PMS3003
Czujnik posiada osiem wyprowadzeń, ich opis znajduje się w tabeli.
| Pin | Opis |
|---|---|
| Pin 1 | VCC - zasilanie 5 V. |
| Pin 2 | Masa urządzenia. |
| Pin 3 | Pin SET |
| Pin 4 | RXD - odbiornik UART Działa z napięciem 3,3 V. |
| Pin 5 | TXD - nadajnik UART. Działa z napięciem 3,3 V. |
| Pin 6 | Reset. Działa z napięciem 3,3 V. |
| Pin 7 |
Nie podłączony |
| Pin 8 |
Nie podłączony |
Urządzenie działa z napięciem 3,3 V, w celu podłączenia z urządzeniem pracującym z wyższym napięciem zalecamy użycie konwertera napięć.
Specyfikacja czujnika pyłu / czystości powietrza PMS3003
- Napięcie zasilania: 5 V
- Napięcie pracy: 3,3 V
- Pobór prądu: do 100 mA
- Pobór prądu w stanie spoczynku: do 200 µA
- Zakres pomiarów:
- od 0,3 µm do 1,0 µm
- od 1,0 µm do 2,5 µm
- od 2,5 µm do 10 µm
- Czas odpowiedzi: do 10s
- Temperatura pracy: od -10°C do 60°C
- Wymiary płytki: 65 x 42 x 23 mm
- Masa: 36 g
W zestawie
- Czujnik PMS3003
- Przewód
Zastosowania i montaż czujnika PMS3003
Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM10 - PMS3003 - 5 V UART nadaje się idealnie do systemów pomiaru jakości powietrza w pomieszczeniach, ale szeroki zakres temperatur pracy (od -10°C do +60°C) umożliwia także prowadzenie pomiarów na zewnątrz (po zastosowaniu odpowiedniej obudowy).
Niewielkie wymiary sensora (zaledwie 65 x 42 x 23 mm) pozwalają na łatwą integrację z obudową urządzenia docelowego. Należy pamiętać o konieczności zapewnienia niezaburzonego przepływu powietrza zarówno po stronie wlotowego, jak i wylotowego kanału pomiarowego. Dwa otwory montażowe zapewniają proste i solidne mocowanie urządzenia.
