Opis produktu: Adafruit MPL115A2 - cyfrowy barometr, czujnik ciśnienia/wysokości 115kPa I2C 3-5V
Moduł z cyfrowym barometrem umożliwia pomiar wysokości w metrach oraz ciśnienia z zakresu 500 do 1150 hPa. Dane transmitowane są do mikrokontrolera poprzez magistralę I2C (TWI) z dokładnością do 1,5 hPa w przypadku pomiaru ciśnienia lub 50 m dla wysokości. Czujnik pracuje z napięciami z zakresu od 3,0 V do 5V. Można go obsługiwać bezpośrednio przez mikrokontrolery operujące na tych napięciach ,np. Arduino Uno.

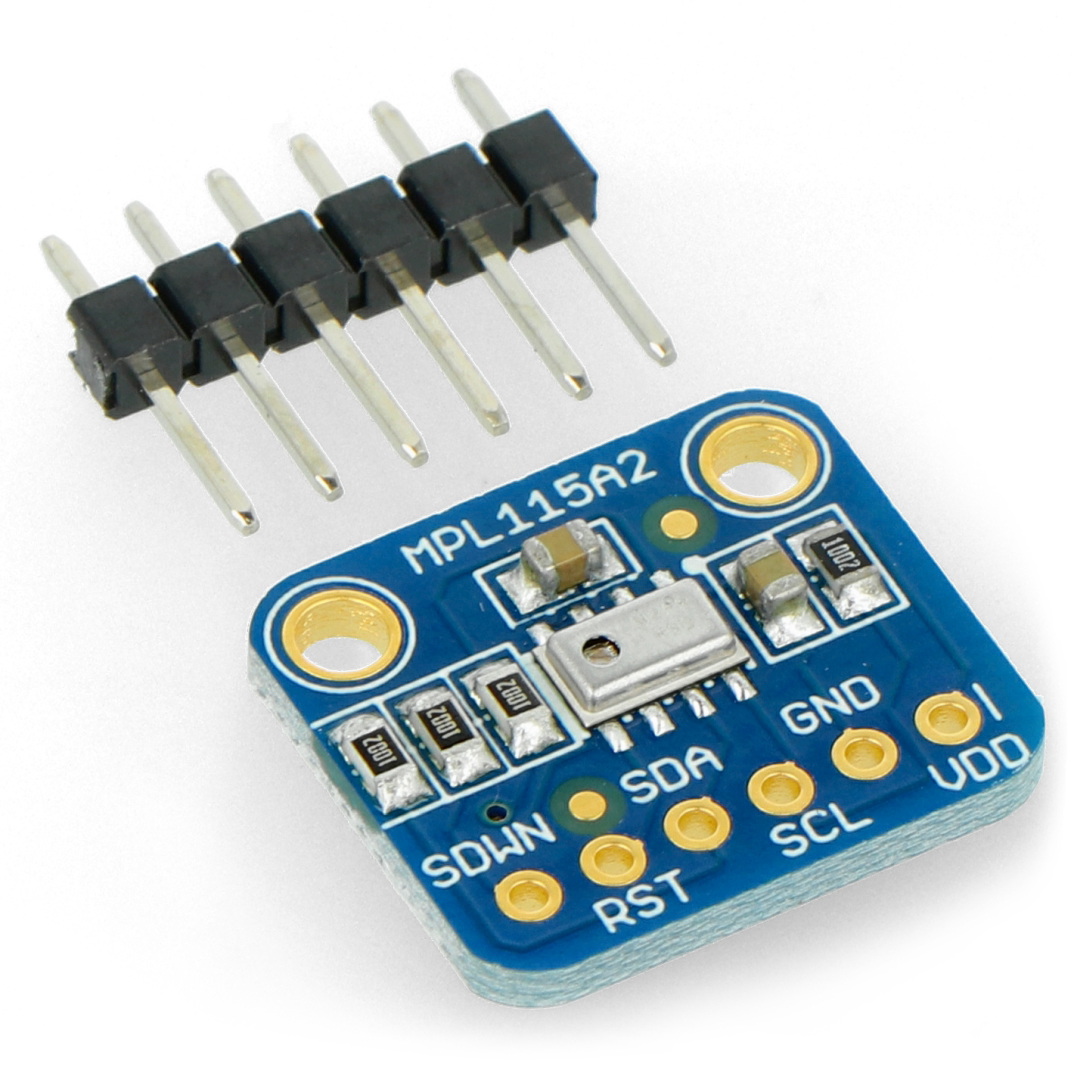

Cyfrowy barometr, czujnik ciśnienia i wysokości - Adafruit MPL115A2.

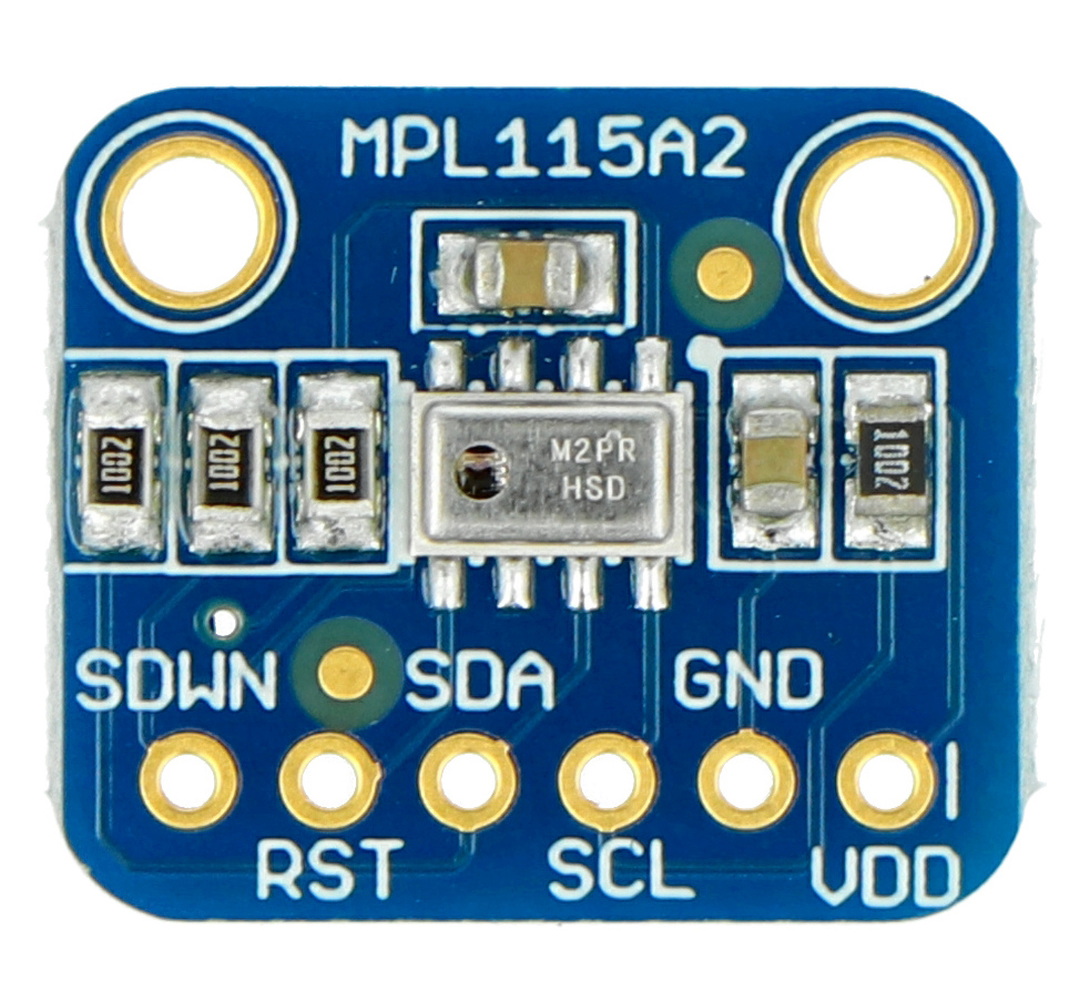

Wyprowadzenia czujnika MPL115A2
Wyprowadzeniami są otwory do wlutowania złącz goldpin raster 2,54 mm (listwa znajduje się w zestawie), które umożliwiają podłączenie modułu za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.
| Pin | Opis |
|---|---|
| VDD | Napięcie zasilania od 2,5 V do 5,0 V |
| GND | Masa układu. |
| SDWN | Stan czuwania aktywowany stanem niskim. |
| RST | Reset układu aktywowany stanem niskim. |
| SDA | Linia danych magistrali I2C. |
| SCL | Linia zegarowa magistrali I2C. |
|
Produkt kompatybilny z Arduino Bibliotekę dla Arduino można znaleźć w serwisie GitHub. |
Specyfikacja modułu Adafruit MPL115A2
- Napięcie zasilania: od 2,5 V do 5,5 V
- Napięcie pracy wyprowadzeń: od 3,0 V do 5,0 V
- Barometr:
- Zakres pomiarowy 500 do 1150 hPa
- Dokładność: ± 1,5 hPa (50 m)
- Interfejs komunikacyjny: I2C
- Adres magistrali: 0x60
- Zamontowane rezystory 10 kΩ podciągające linie magistrali I2C
- Dwa otwory montażowe o średnicy 2,5 mm
- Rozmiar: 18 x 15 mm
- Masa: 1 g
