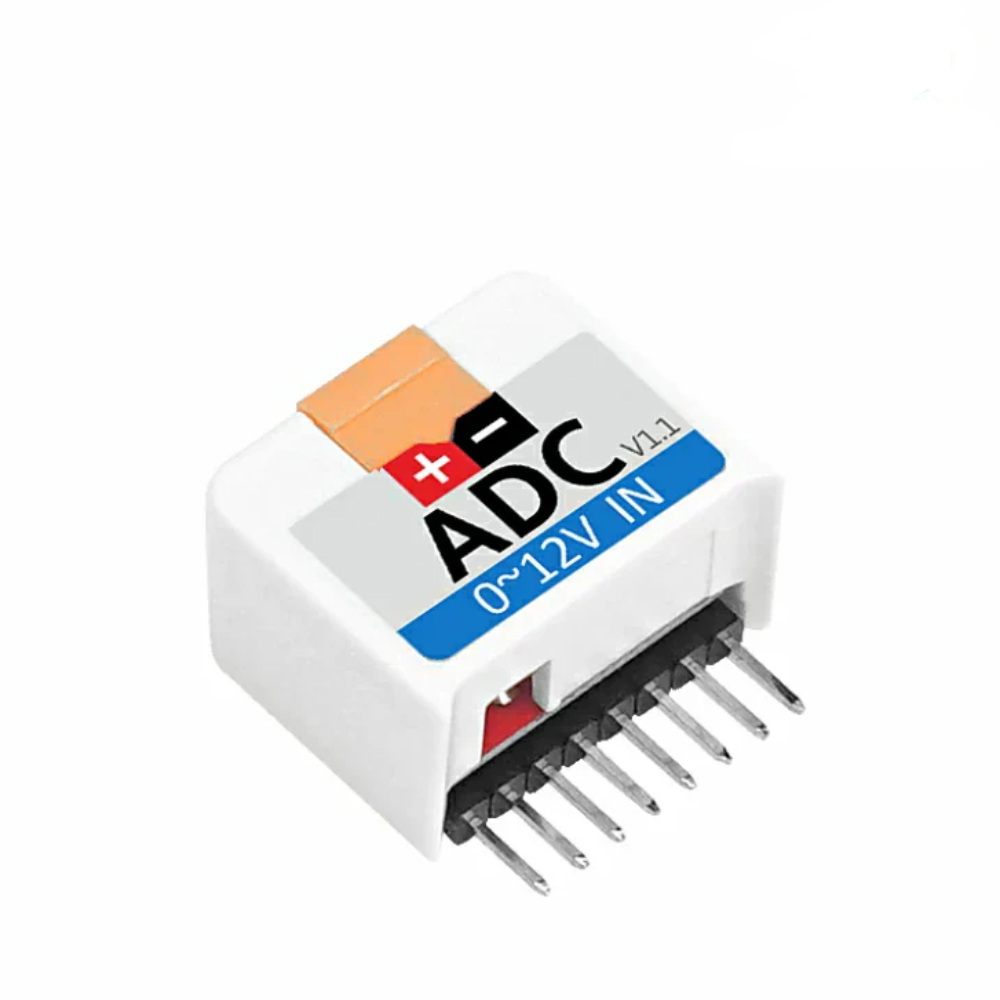

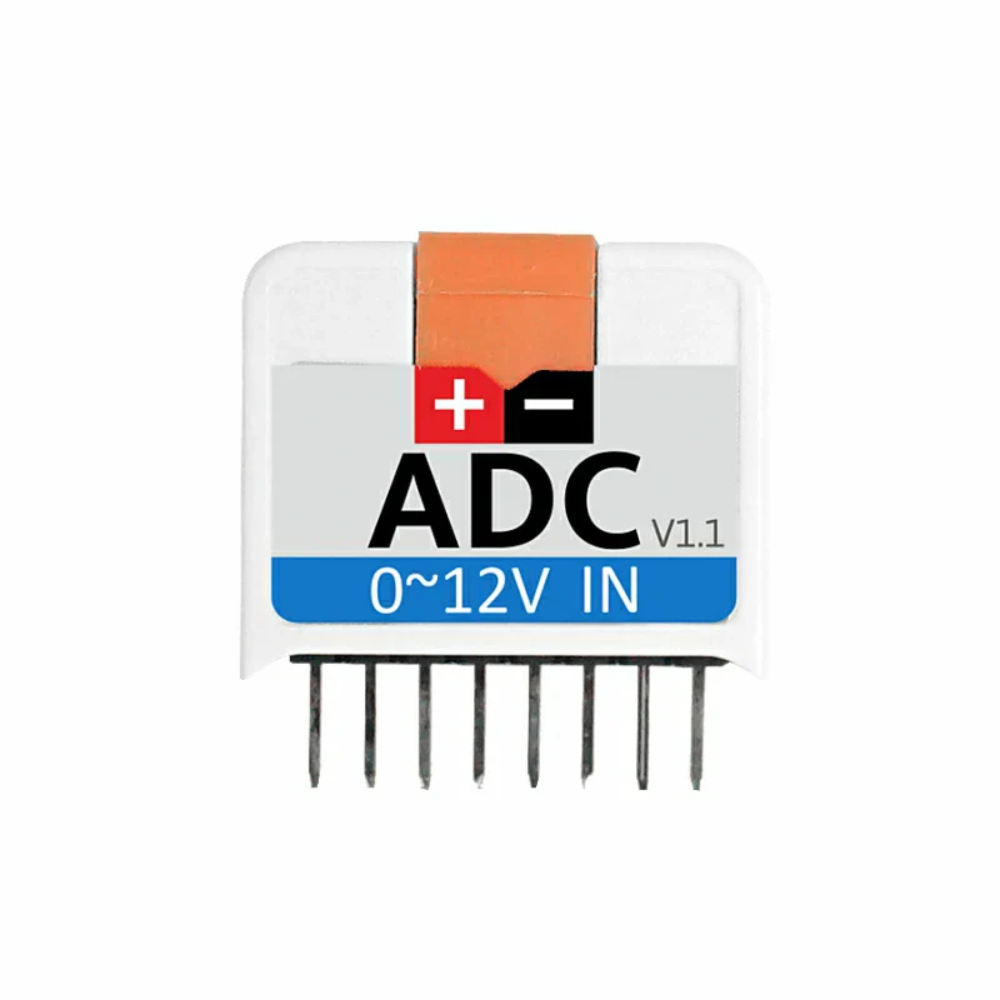

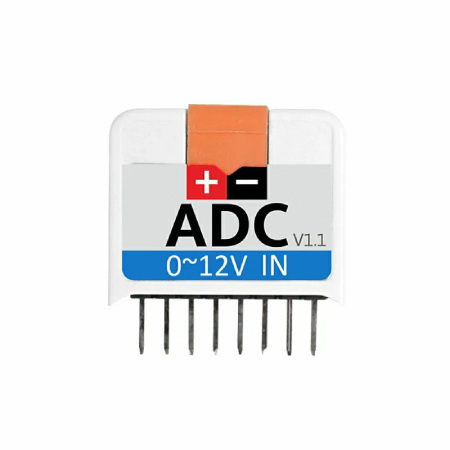

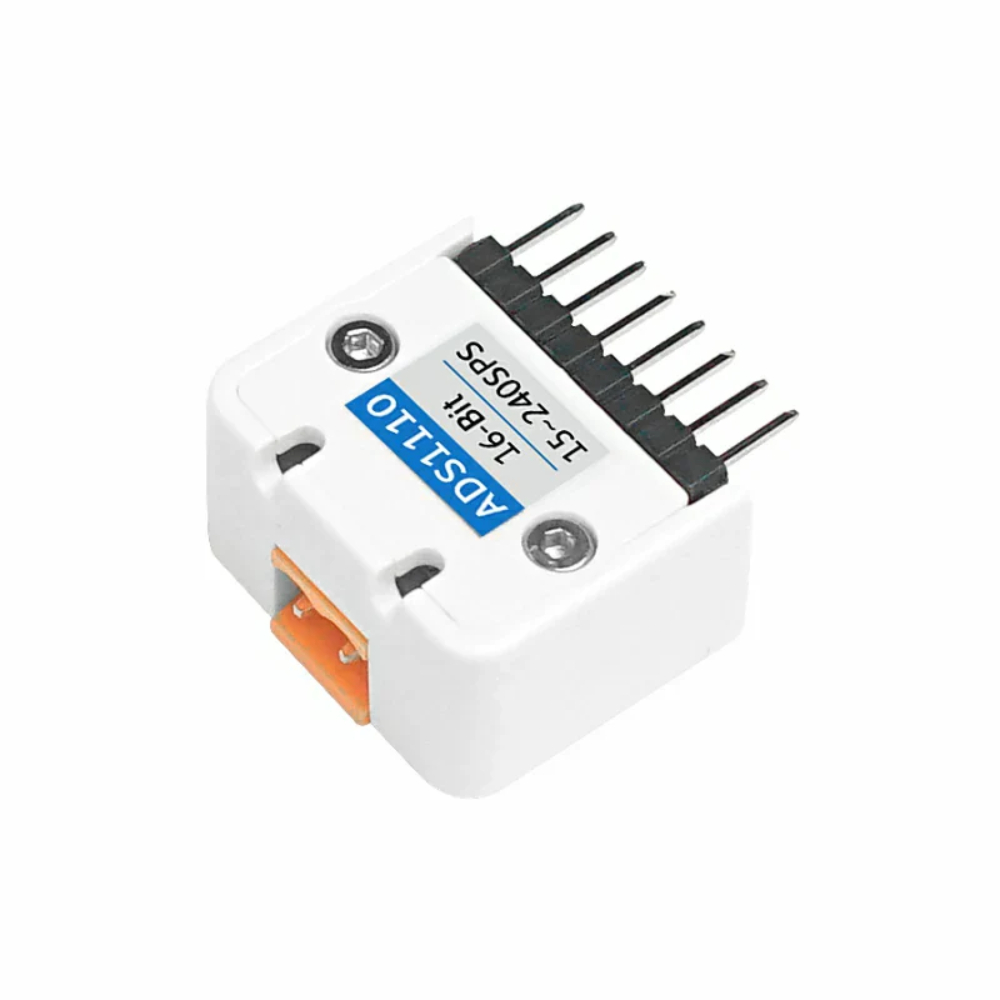

Opis produktu: ADC Hat ADS1110 v1.1 - moduł przetwornika ADC 16-bit I2C - M5Stack U069-V11
Hat ADC v1.1 jest modułem rozszerzającym przeznaczonym dla platformy M5Stick, integrującym wysokiej jakości przetwornik ADC ADS1110. Układ wykorzystuje technologię Δ-Σ (Delta-Sigma), oferując 16-bitową rozdzielczość, automatyczną kalibrację oraz bardzo dokładny pomiar sygnałów analogowych. Moduł umożliwia pomiar napięcia wejściowego od 0 V do 12 V dzięki zastosowaniu dodatkowych obwodów wejściowych rozszerzających standardowy zakres pracy układu ADS1110. Wbudowany programowalny wzmacniacz PGA pozwala dostosować czułość pomiaru do wymagań konkretnej aplikacji. Komunikacja odbywa się za pomocą magistrali I2C z adresem 0x48, co umożliwia łatwą integrację z projektami opartymi na Arduino, UiFlow, Blockly oraz MicroPython.
ADC Hat ADS1110 v1.1 - moduł przetwornika ADC 16-bit I2C - M5Stack U069-V11.
Hat ADC v1.1 jest modułem rozszerzającym przeznaczonym dla platformy M5Stick, integrującym wysokiej jakości przetwornik ADC ADS1110.Cechy szczególne
- Przetwornik ADS1110: precyzyjny 16-bitowy ADC Delta-Sigma
- Pomiar napięcia: zakres wejściowy od 0 V do 12 V
- Komunikacja I2C: łatwa integracja z mikrokontrolerami i M5StickC
- Automatyczna kalibracja: stabilne i dokładne pomiary
- Programowalny wzmacniacz PGA: regulacja wzmocnienia x1, x2, x4, x8
- Programowalna częstotliwość próbkowania: od 8 SPS do 128 SPS
- Obsługa platform developerskich: Arduino, UiFlow, Blockly, MicroPython
- Kompaktowa konstrukcja: idealna do projektów IoT i embedded
Specyfikacja techniczna
- Model: Hat ADC v1.1
- Układ ADC: ADS1110
- Rozdzielczość ADC: 16 bit
- Typ konwersji: Delta-Sigma
- Zakres napięcia wejściowego: od 0 V do 12 V
- Komunikacja: I2C, adres: 0x48
- Programowalne wzmocnienie PGA: x1, x2, x4, x8
- Prędkość próbkowania: od 8 SPS do 128 SPS
- Automatyczna kalibracja: tak
- Wbudowany generator zegara: tak
- Kompatybilność: M5StickC, Arduino, UiFlow, Blockly, MicroPython
- Wymiary: 24,0 x 24,9 x 13,7 mm
- Masa: 6 g
Zawartość zestawu
- Moduł M5StickC ADC Hat ADS1110 v1.1
- Złącze terminal block HT3.96-2P
Komunikacja odbywa się za pomocą magistrali I2C z adresem 0x48, co umożliwia łatwą integrację z projektami opartymi na Arduino, UiFlow, Blockly oraz MicroPython.
