Moduł przetwarza 15-bitowe wartości cyfrowe na dwa niezależne napięcia analogowe.
Opis produktu: Konwerter DAC2 Hat - GP8413 - nakładka do modułów deweloperskich M5StickC - M5Stack U068-B
DAC2 Hat jest zaawansowanym modułem konwersji cyfrowo-analogowej, stworzonym z myślą o współpracy z modułami deweloperskimi StickC, StickC PLUS i StickC PLUS2. Oparty na układzie GP8413, który gwarantuje wysoką precyzję oraz dokładność konwersji sygnałów. Moduł przetwarza 15-bitowe wartości cyfrowe na dwa niezależne napięcia analogowe, które mogą wynosić od 0 V do 5 V lub od 0 V do 10 V, w zależności od konfiguracji. Konwerter zapewnia wyjątkową dokładność z błędem napięcia poniżej 0,2% oraz liniowością do 0,01%. Umożliwia również podłączenie do 8 urządzeń równolegle, dzięki 3-bitowemu adresowaniu sprzętowemu, co zwiększa jego wszechstronność w różnych zastosowaniach. Wbudowana funkcja ochrony przed zwarciami automatycznie wyłącza wyjścia w przypadku zwarcia między pinami a masą, chroniąc urządzenie przed uszkodzeniem. Moduł firmy M5Stack jest idealny do szerokiego zakresu zastosowań, łącząc wysoką precyzję, skalowalność oraz bezpieczeństwo w jednym kompaktowym module.

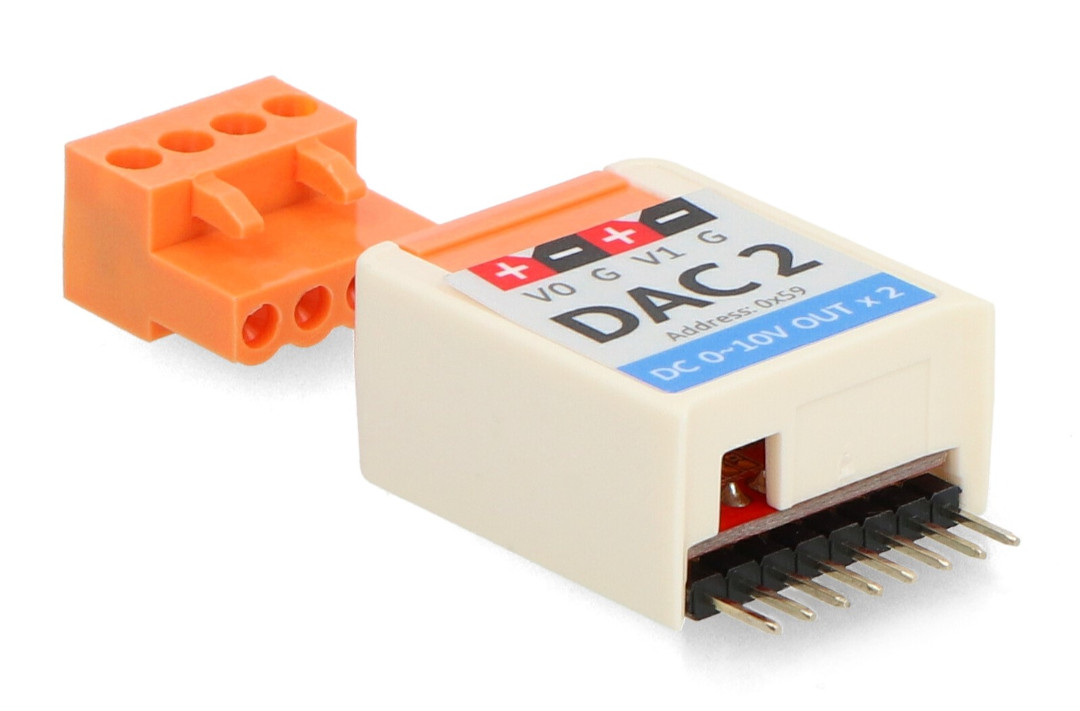

Konwerter DAC2 Hat - GP8413 - nakładka do modułów deweloperskich M5StickC - M5Stack U068-B.

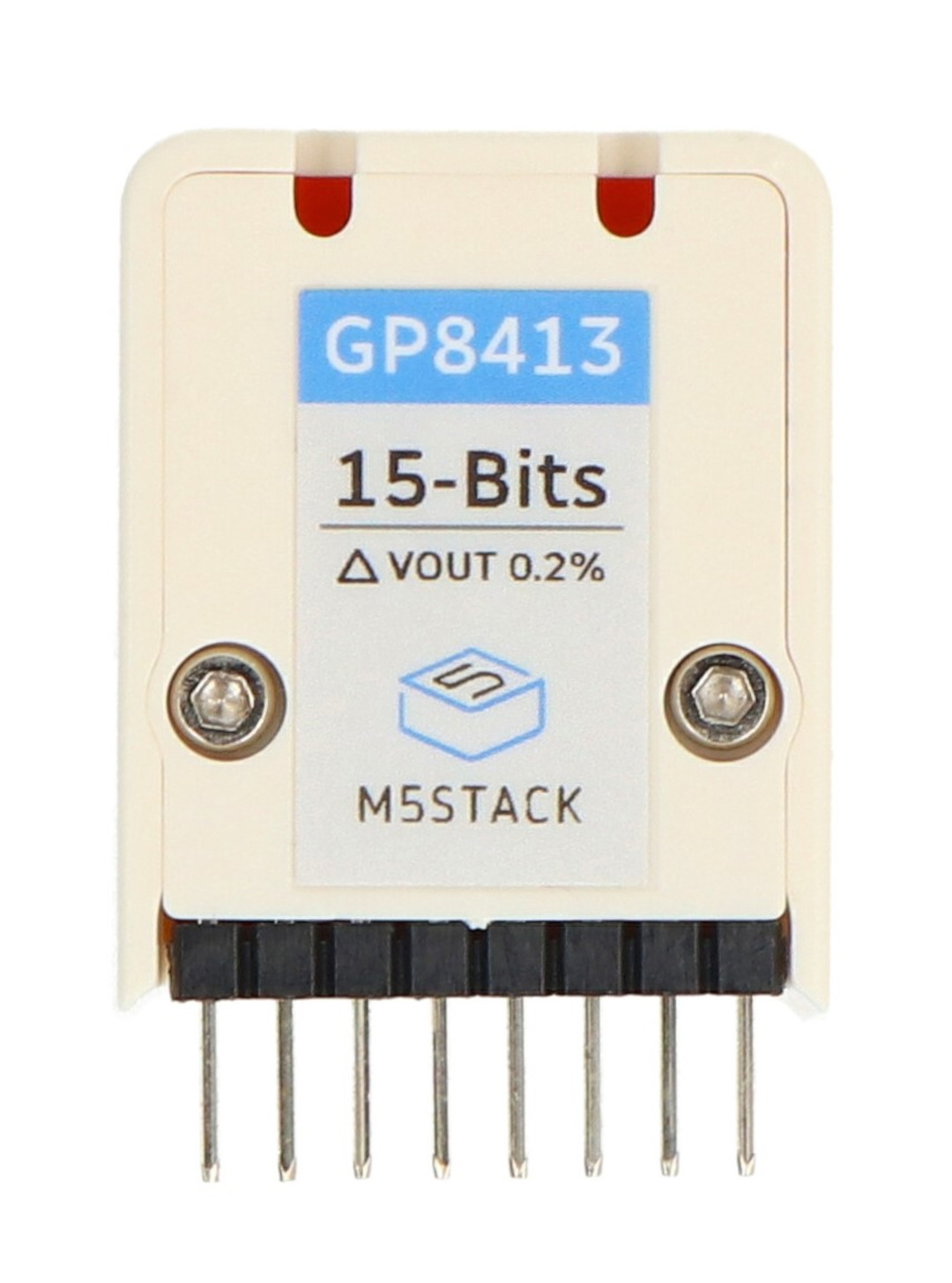

Moduł oparty na układzie GP8413.
Cechy szczególne konwertera DAC2 Hat
- Kompatybilność: zapewnia wsparcie dla modułów deweloperskich StickC, StickC PLUS i StickC PLUS2.
- Komunikacja I2C: domyślny adres 0x59 z możliwością zmiany dzięki 3-bitowemu adresowaniu sprzętowemu, co pozwala na równoległe podłączenie do 8 urządzeń.
- Wysoka precyzja: rozdzielczość 15-bitowa, błąd napięcia <0,2%, liniowość 0,01%.
- Regulowane napięcie wyjściowe: maksymalne napięcie wyjściowe do 10 V, możliwość wyboru zakresu od 0 V do 5 V lub od 0 V do 10 V.
- Ochrona przed zwarciami: automatyczne przejście w tryb ochrony i wyłączenie wyjść w przypadku zwarcia.
- Kompaktowe wymiary: rozmiar modułu wynoszący 35 x 24 x 13,7 mm ułatwia integrację w różnych projektach.
Zastosowania DAC2 Hat
- Konwersji sygnałów: precyzyjna konwersja sygnałów cyfrowych na analogowe w aplikacjach elektronicznych.
- Regulacji prędkości silników: dokładne sterowanie prędkością silników elektrycznych.
- Ściemniaczy LED: kontrola jasności diod LED w różnych aplikacjach oświetleniowych.
- Inwerterów i zasilaczy: stabilizacja napięcia i kontrola w systemach zasilania.
- Izolacji analogowej sygnałów w przemyśle: oddzielanie sygnałów analogowych w celu zapewnienia bezpieczeństwa i dokładności.
W naszym sklepie zajdziesz także inne rozszerzenia do modułu deweloperskiego M5StickC - sprawdź!

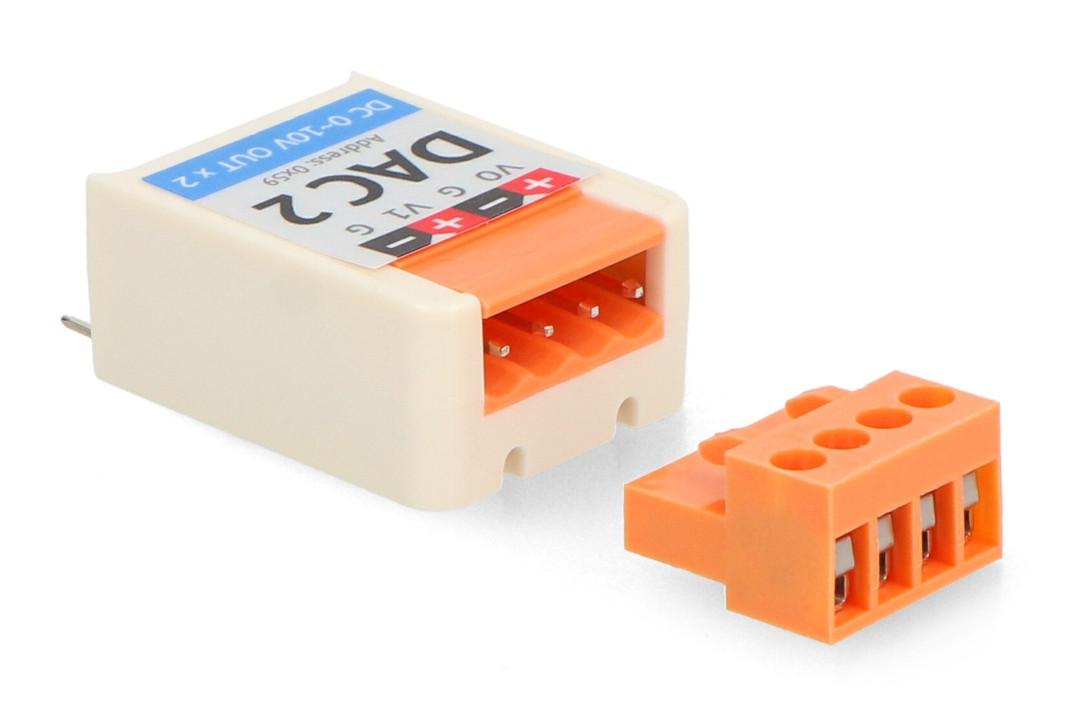

Moduł przetwarza 15-bitowe wartości cyfrowe na dwa niezależne napięcia analogowe.

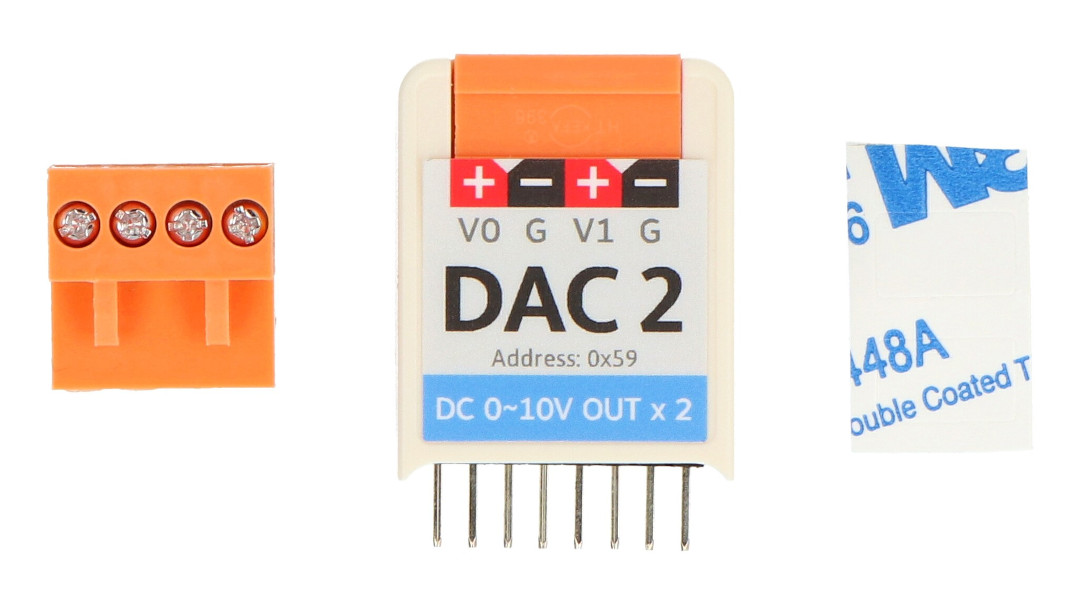

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna konwertera
- Model: DAC2 Hat
- Układ DAC: GP8413
- Rozdzielczość: do 15-bit
- Komunikacja I2C: 0x59 (domyślny)
- Maksymalne napięcie wyjściowe: do 10 V
- Błąd napięcia wyjściowego: < 0,2%
- Błąd liniowości napięcia wyjściowego: 0,01%
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 35 x 24 x 13,7 mm
- Masa: 6,7 g
Zawartość zestawu
- 1x Moduł konwertera DAC2 Hat
- 1x Złącze montażowe 4-pin - raster 3,96 mm
- 1x Naklejka montażowa
