Opis produktu: M5Stick T-Lite Thermal Camera Dev Kit - zestaw z kamerą termowizyjną - oparty na ESP32-PICO - MLX90640 - M5Stack K126
M5Stick T-Lite Thermal Camera Dev Kit to połączenie modułu deweloperskiego M5StickC Plus (z układem ESP32-PICO i bezprzewodową komunikacją WiFi) oraz nakładki MLX90640 z kamerą termowizyjną, która umożliwia także odczyt danych online. W centralnej części modułu znajduje się wyświetlacz LCD pozwalający na bieżącą obserwację otoczenia. Zakres pomiarowy wykrywanej temperatury mieści się od -40°C do 300°C.
M5Stick T-Lite Thermal Camera Dev Kit - zestaw z kamerą termowizyjną - oparty na ESP32-PICO - MLX90640 - M5Stack K126.
Producent przygotował szczegółowy przewodnik użytkownika - sprawdź!

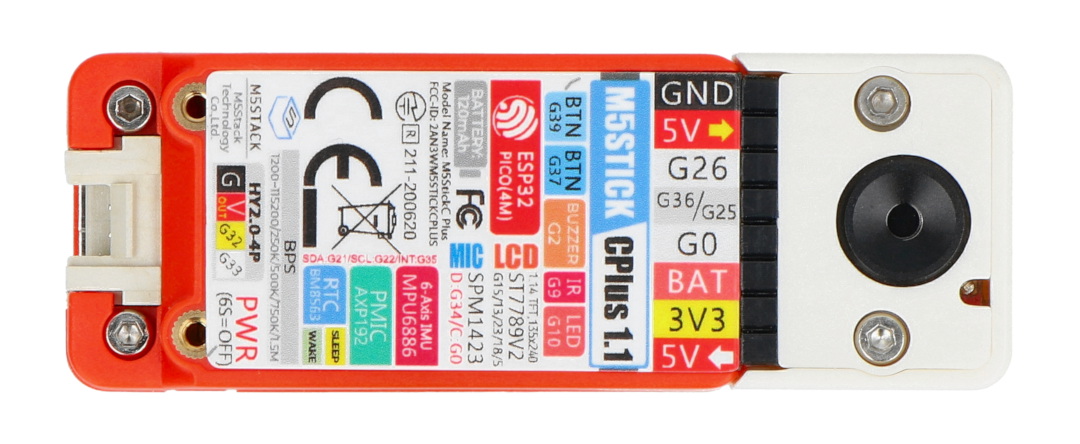

Wszystkie wyprowadzenia modułu zostały oznaczone na odwrocie płytki.
Cechy szczególne modułu
- Oparty na układzie ESP32-PICO, wyposażony w bezprzewodową komunikację WiFi

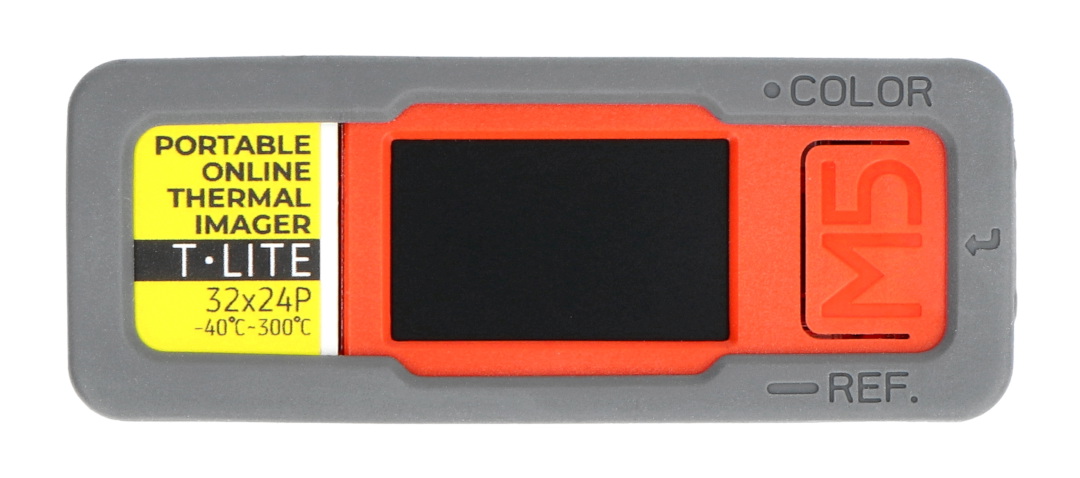

- W centralnej części umieszczono przyciski oraz wyświetlacz LCD o przekątnej 1,14"
- Za zasilanie odpowiada wbudowany akumulator litowo-polimerowy 160 mAh
- Moduł posiada wbudowany pasywny brzęczyk (buzzer)
- Wbudowana kamera termowizyjna o odczycie online
- Pole widzenia zastosowanej kamery termowizyjnej wynosi 110° x 75°
- Zakres pomiarowy wykrywanej temperatury mieści się od -40°C do 300°C
Sugerowane zastosowanie
- Ostrzeżenie o wykryciu określonej temperatury
- Monitorowanie anomalii temperatury w danym obwodzie
- Precyzyjne bezkontaktowe pomiary temperatury ludzi / obiektów
- Wykrywanie wtargnięcia / ruchu na dany obszar
- Wizualne termometry na podczerwień

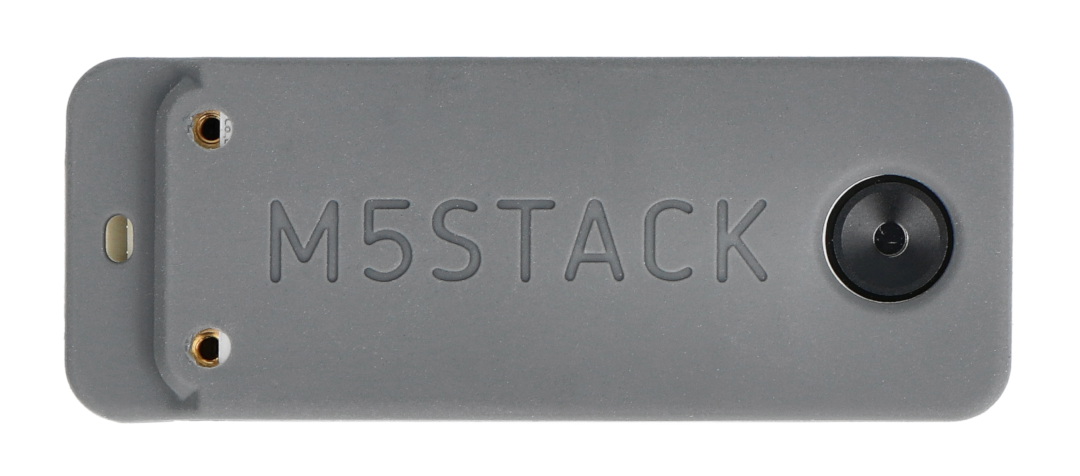

W zestawie znajduje się także wygodna obudowa w kolorze szarym.

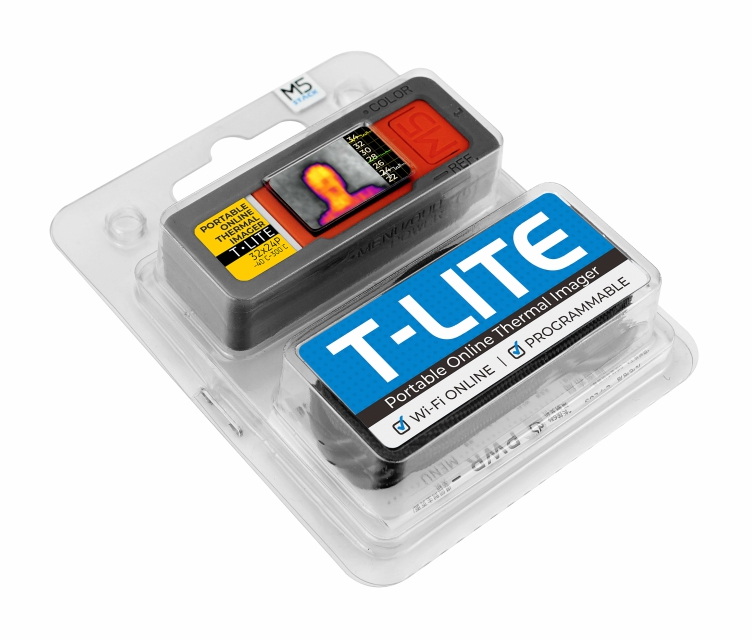

Elementy zestawu dostarczane są w bezpiecznym opakowaniu.
Specyfikacja techniczna modułu
- Wbudowany układ MCU: ESP32-PICO, dwurdzeniowy z taktowaniem 240 MHz, 600 DMIPS, 520 kB pamięci SRAM
- Kamera: termowizyjna
- Moduł kamery: MLX90640
- Pole widzenia: 110° x 75°
- Rozdzielczość kamery: 32 x 75 px
- Pamięć Flash: 4 MB
- Napięcie wejściowe: 5 V / 500 mA
- Złącze USB: USB typu C
- Wyświetlacz: LCD FTF o rozdzielczości 1,14" i przekątnej 135 x 240 px
- Wbudowany sterownik: ST7789v2
- MIC: SPM1423
- Buzzer: pasywny
- PMU: AXP192
- Akumulator: litowo-polimerowy 160 mAh / 3,7 V
- Wymiary: 69 x 26,6 x 6,35 mm
- Masa: 30,1 g

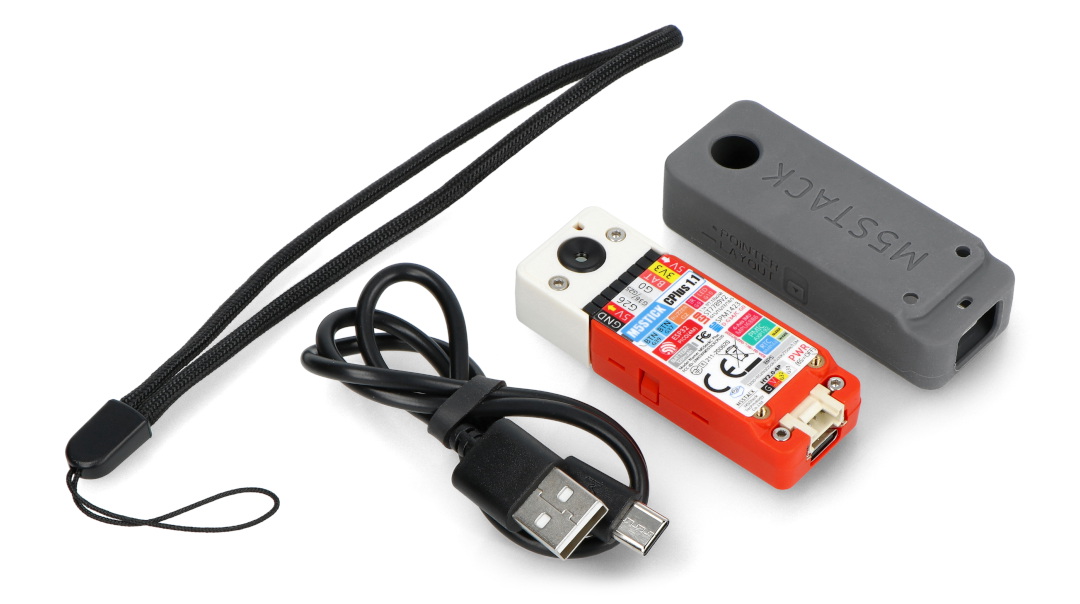

Zawartość zestawu
- Moduł T-Lite - M5StickC Plus + kamera termowizyjna MLX90640
- Obudowa w kolorze szarym
- Przewód USB A - USB C
- Smycz w kolorze czarnym
Sprawdź także inne moduły M5Stack dostępne w naszej ofercie!
Zawartość zestawu.
