Opis produktu: PPS Module 13.2 - programowalny moduł zasilania - step-down 0,5 V - 30 V / 5 A - do M5Stack Core - M5Stack M137

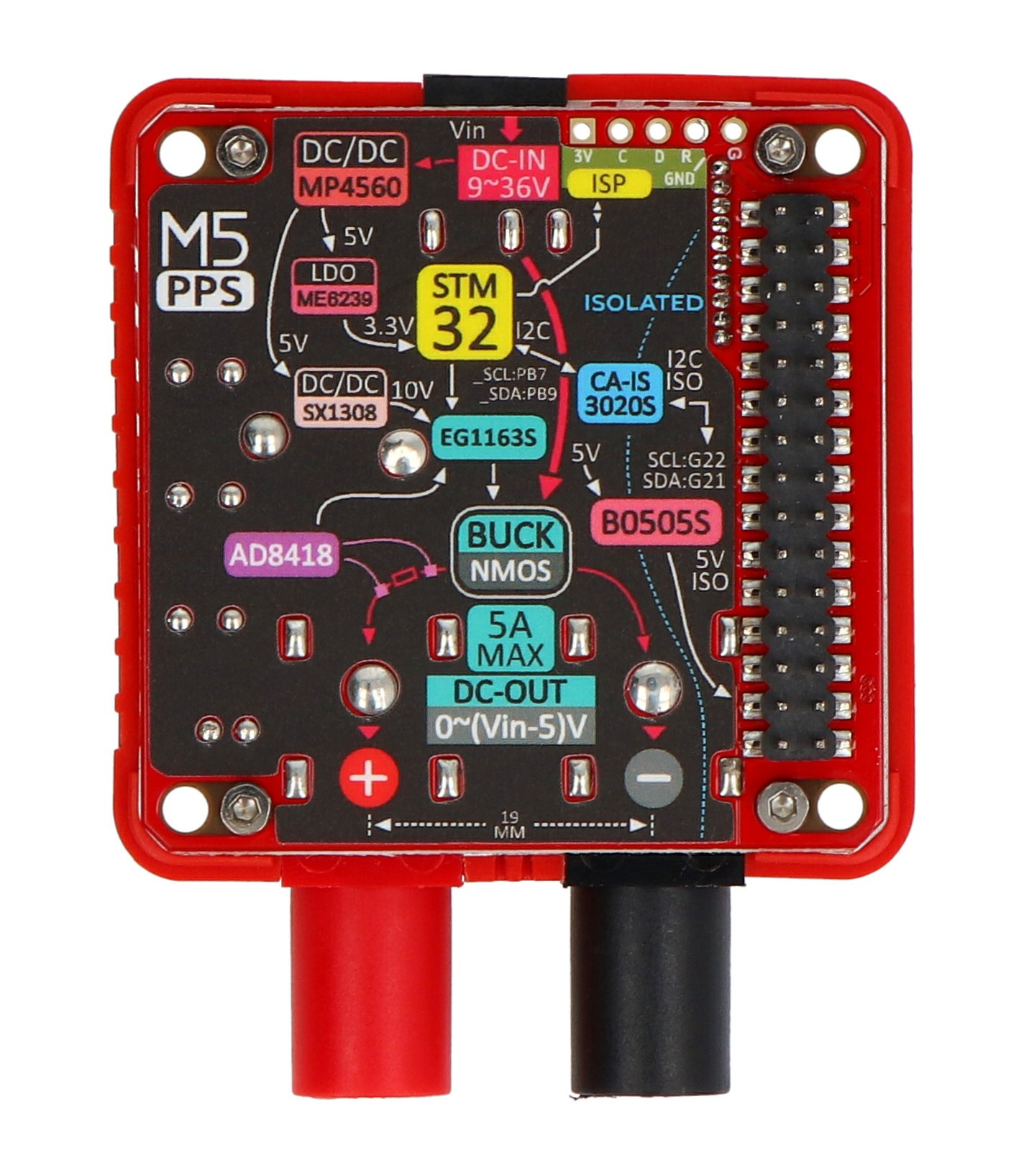

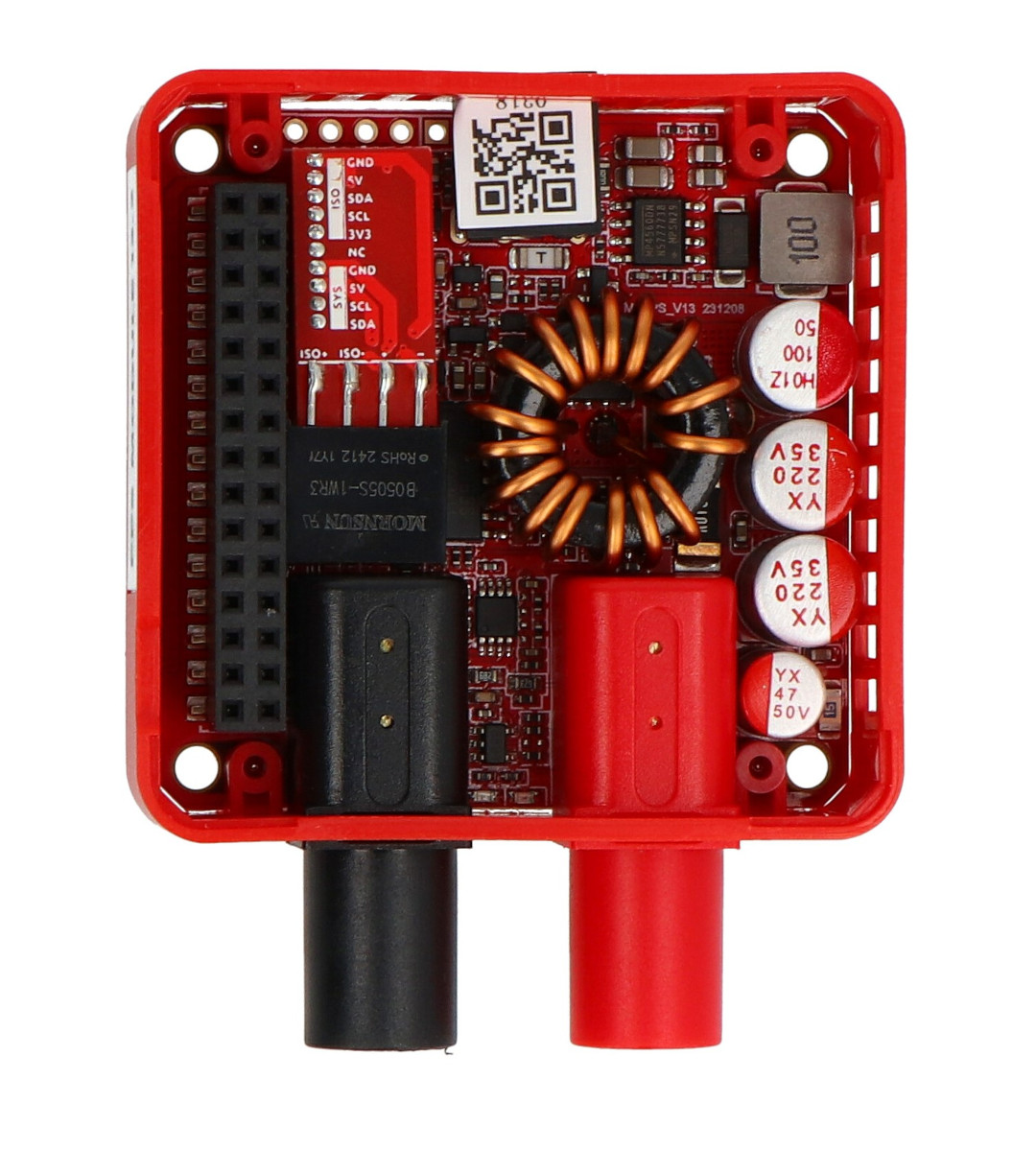

Moduł PPS 13.2 od M5Stack to programowalny moduł zasilania oparty na technologii step-down (buck), który obsługuje szeroki zakres napięcia wejściowego od 9 V do 36 V DC. Wyposażony w procesor sterujący STM32 oraz wzmacniacz prądowy o wysokiej rozdzielczości AD8418, moduł zapewnia precyzyjną kontrolę obwodu zamkniętego. Może dostarczać napięcie od 0,5 V do 30 V oraz prąd do 5 A, z dokładnością odczytu ± 30 mV / 5 mA. Moduł oferuje izolację elektryczną dzięki zastosowaniu układów CA-IS3020S i B0505S-1WR3 oraz standardowe gniazda bananowe 4 mm. Każdy moduł jest kalibrowany przed opuszczeniem fabryki, a do działania wymaga osobno zakupionego zasilacza DC. PPS 13.2 jest kompatybilny z modułami deweloperskimi Core, Core2 i CoreS3. Idealny do badań naukowych, automatyki przemysłowej, rozwoju systemów wbudowanych oraz projektów DIY wymagających regulowanego zasilania.
PPS Module 13.2 - programowalny moduł zasilania - step-down 0,5 V - 30 V / 5 A - do M5Stack Core - M5Stack M137.
Cechy szczególne PPS Module 13.2
- Szeroki zakres napięcia wejściowego - od 9 V do 36 V DC, umożliwia wszechstronność w różnych aplikacjach.
- Precyzyjne sterowanie - dzięki zamkniętej pętli kontroli moduł dostarcza dokładne napięcie i prąd w zakresie od 0,5 V do 30 V / od 0 A do 5 A.
- Znamionowa moc wyjściowa - gwarantuje stabilne dostarczanie mocy do 100 W, z możliwością osiągnięcia szczytowej mocy do 150 W.
- Izolacja elektryczna - wbudowane izolatory CA-IS3020S i B0505S-1WR3 chronią przed zakłóceniami.
- Standardowe złącza - moduł posiada standardowe wyjścia bananowe 4 mm, co ułatwia podłączenie.
- Kalibracja - każdy moduł jest fabrycznie kalibrowany dla pełnej precyzji.
- Kompatybilność z hostami - możliwość integracji z urządzeniami z serii Core, Core2 i CoreS3, co zwiększa wszechstronność zastosowań w różnych systemach.
Jeśli używasz modułu PPS 13.2, podłącz zewnętrzne zasilanie 12 V DC. W przeciwnym razie system wyświetli komunikat o braku dostępnego urządzenia I2C i moduł nie będzie działał. Maksymalna moc wyjściowa zależy od wydajności prądowej zasilacza DC.
Zastosowania modułu
Moduł PPS 13.2 znajduje szerokie zastosowanie w wielu dziedzinach wymagających precyzyjnej regulacji zasilania, takich jak:
- Eksperymenty badawcze: moduł PPS 13.2 oferuje stabilne i precyzyjne zasilanie, idealne do przeprowadzania eksperymentów wymagających dokładnych pomiarów napięcia i prądu.
- Automatyka przemysłowa: dzięki wysokiej niezawodności i precyzji, moduł jest doskonałym wyborem do zasilania układów kontrolnych i pomiarowych w zastosowaniach przemysłowych.
- Rozwój systemów wbudowanych: moduł sprawdza się w prototypowaniu i testowaniu urządzeń elektronicznych, umożliwiając elastyczne zarządzanie parametrami zasilania.
- Projekty DIY: dzięki programowalnym ustawieniom, moduł jest idealnym narzędziem dla hobbystów i inżynierów zajmujących się projektami typu "zrób to sam", gdzie wymagana jest wszechstronność i precyzja.
Moduł obsługuje szeroki zakres napięcia wejściowego od 9 V do 36 V DC.

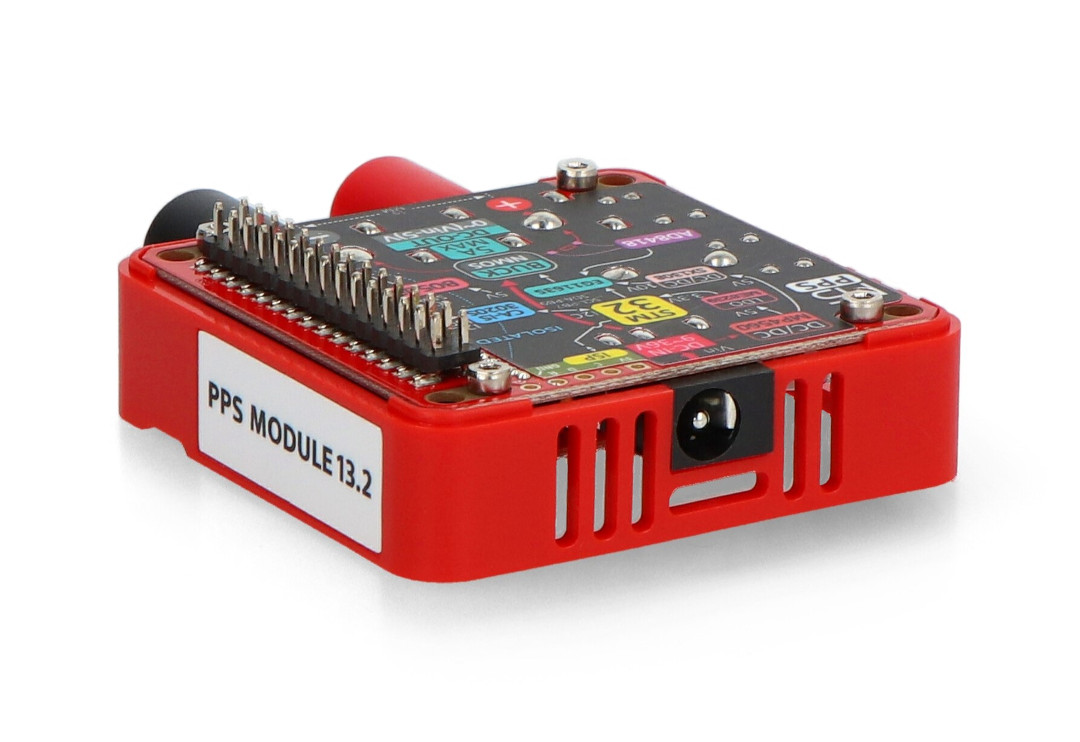

Moduł posiada gniazdo DC 5,5 / 2,1 mm dla zewnętrznego zasilania.
Specyfikacja techniczna PPS Module 13.2
- Model: Module 13.2-PPS
- Technologia: step-down (buck)
- Napięcie wejściowe: od 9 V do 36 V DC
- Napięcie wyjściowe: od 0,5 V do 30 V
- Maksymalne obciążenie prądowe: od 0 A do 5 A
- Dokładność: ± 30 mV / 5 mA
- Moc wyjściowa: 100 W (szczytowo 150 W)
- Średni prąd w trybie czuwania: 36 V DC / 12 mA
- Średni prąd roboczy: 36 V DC / 32 mA
- Adres komunikacji I2C: 0 x 35
- Gniazdo zasilania: DC 5,5 / 2,1 mm
- Izolacja: CA-IS3020S i B0505S-1WR3
- Mikrokontroler (MCU): STM32G030F6P6
- Układ wzmacniacza prądowego: AD8418
- Złącza wyjściowe: gniazda bananowe 4 mm
- Wymiary: 68,5 x 54 x 19,7 mm
- Masa: 43,6 g
