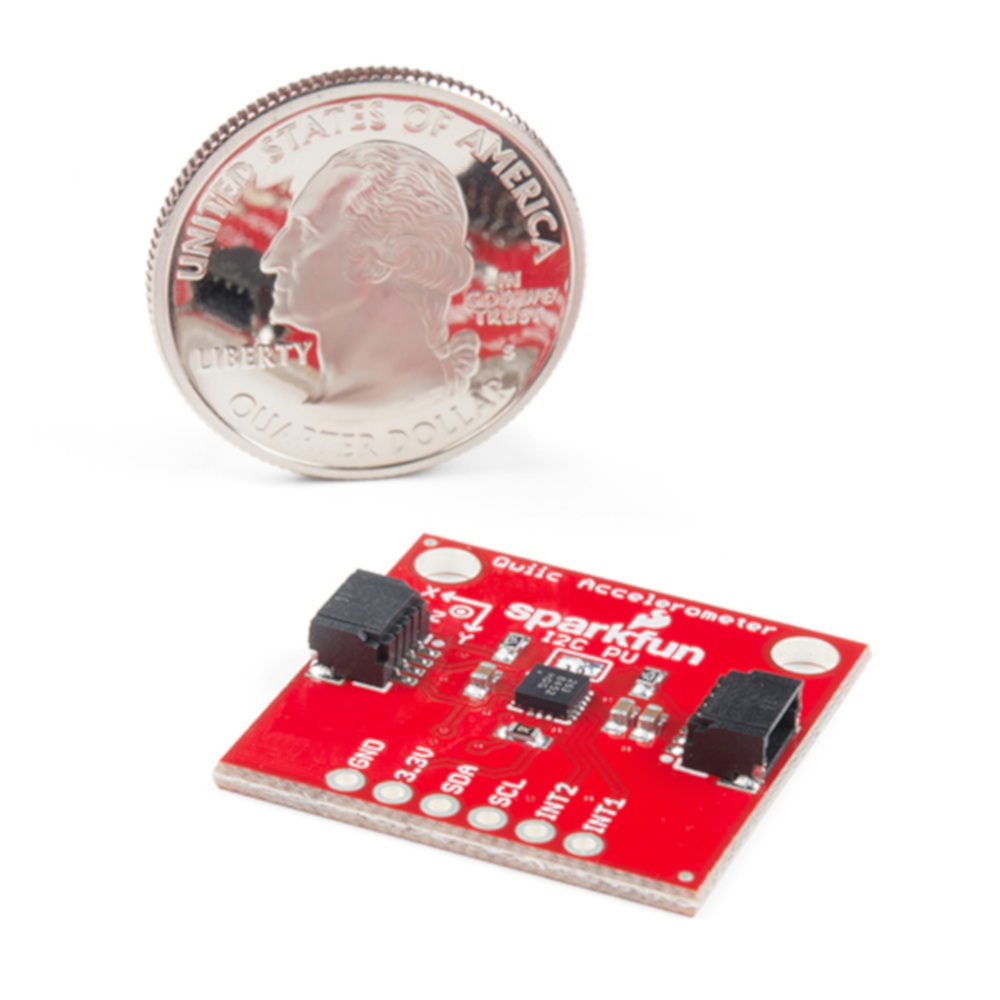

Opis produktu: MMA8452Q - 3-osiowy akcelerometr I2C - Qwiic - SparkFun SEN-14587
Moduł MEMS pozwala na pomiar przyspieszenia w trzech osiach przestrzeni trójwymiarowej. Urządzenie komunikuje się poprzez magistralę I2C. Dodatkowo posiada wbudowany czujnik temperatury, zintegrowany bufor FIFO i programowalne przerwania, które pozwalają m.in. na detekcję swobodnego spadku.
Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są otwory do przylutowania złącz goldpin (brak w zestawie), które umożliwiają podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową, moduł posiada również dwa złącza Qwiic.
Ponieważ maksymalne napięcie z jakim pracuje układ to 3,3 V, do pracy z Arduino niezbędny jest konwerter napięć. Wyjątkiem są moduły pracujące z napięciami 3,3 V np. Arduino Pro Mini 328 - 3.3V/8MHz.
|
Produkt kompatybilny z Arduino Producent przygotował przykładowy program dla użytkowników Arduino. |

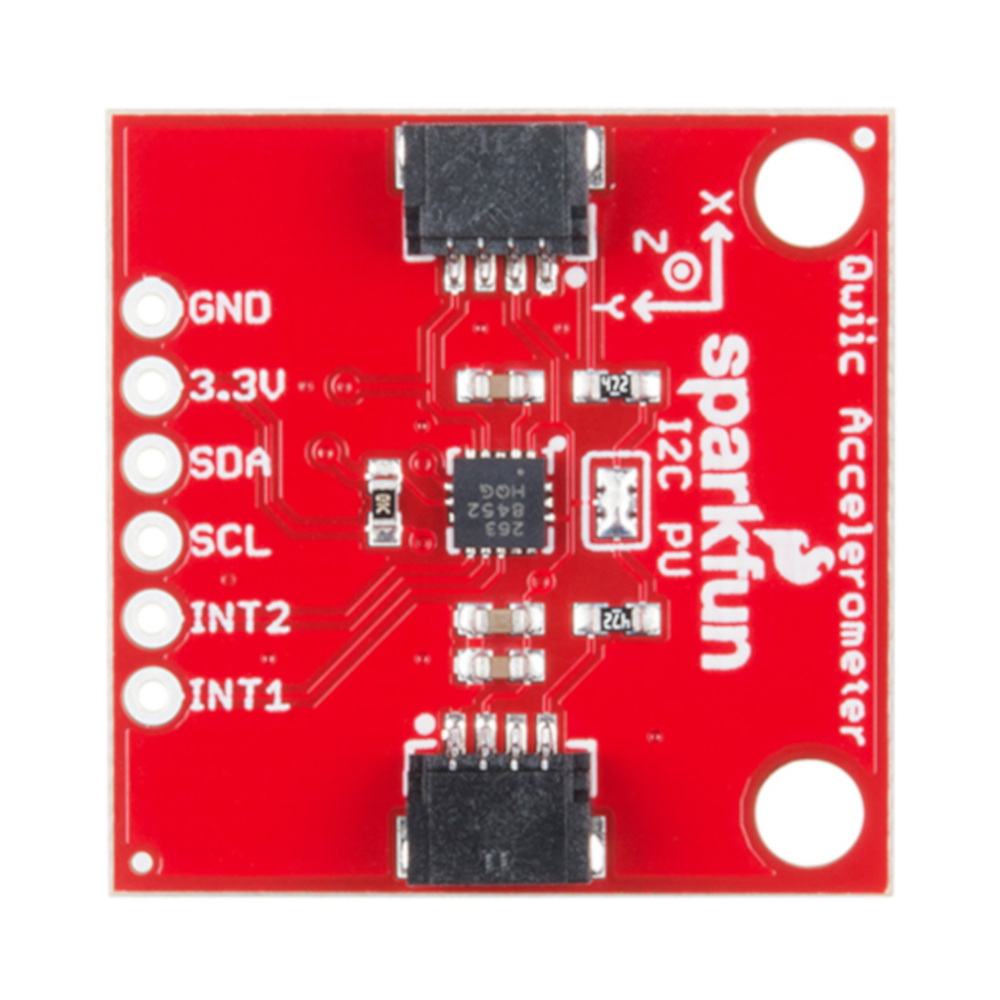

Wyprowadzenia akcelerometru
Czujnik posiada wyprowadzenia do montażu złącz typu goldpin - raster 2,54 mm (brak w zestawie, należy zakupić osobno i przylutować samodzielnie).
| Pin |
Opis |
|---|---|
| 3,3V |
Napięcie zasilania od 1,95 V do 3,6 V. |
| GND |
Masa układu. |
| SDA | Linia danych magistrali I2C. |
| SCL |
Linia zegarowa magistrali I2C. |
| INT |
Sygnał przerwania. |
| INT |
Sygnał przerwania. |
Specyfikacja techniczna czujnika
- Napięcie zasilania: 1,95 V - 3,6 V
- Pobór prądu: do 165 µA
- Interfejs komunikacyjny: I2C
- Zakres pomiarów: ±2g, ±4g, ±8g
- Prędkość wyjściowa danych: od 1,56 Hz do 800 Hz
- Wyjście cyfrowe: 8 -bit i 12-bit
- Dwa programowalne przerwania dla sześciu źródeł
- Trzy wbudowane kanały wykrywające ruch
- Wykrywanie orientacji
- Adres interfejsu 0x1D: 0x1C
- Wymiary płytki: 26 x 26 mm
