Pasek LED RGB WS2811 - cyfrowy, adresowany - IP65 60LED/m, 14,4W/m, 12V - 5m

Indeks: LED-05811 EAN: 5904422334017

Indywidualnie adresowe diody LED RGB umieszczone w 5 metrowym pasku o gęstości 60 diod na metr. Każdy piksel składający się z trzech diod RGB może emitować barwę z 24-bitowej palety Do obsługi modułu wystarczy jeden pin mikrokontrolera.

Pasek LED RGB WS2811 - cyfrowy, adresowany - IP65 60LED/m, 14,4W/m, 12V - 5m
149,00 zł
121,14 zł netto
Zapłać później
Producent: OEM

Opis produktu: Pasek LED RGB WS2811 - cyfrowy, adresowany -  IP65 60LED/m, 14,4W/m, 12V - 5m

Indywidualnie adresowe diody LED RGB umieszczone w 5 metrowym pasku o gęstości 60 diod na metr. Każdy piksel składający się z trzech diod RGB może emitować barwę z 24-bitowej palety. Do obsługi modułu wystarczy jeden pin mikrokontrolera. (np. Arduino).

Diody ułożone są gęsto w odległości ok. 17 mm, dzięki temu jasność jest wysoka. Układ jest zasilany napięciem 12 V, pobiera ok. 1,2 A na każdy metr (14,4 W). Łańcuch ma możliwość przecięcia po co trzeciej diodzie.



Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 12V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno. Należy również zwrócić uwagę, że każda kolejna matryca będzie wymagała zwiększenia wydajności źródła zasilania.



Podłączenie

Urządzenie posiada 3-pinowe złącze składające się z następujących wyprowadzeń:

  • GND (przewód biały) - masa modułu
  • 12 V (przewód czerwony) - napięcie zasilania, dla jednej matrycy należy podłączyć źródło o wydajności prądowej co najmniej 1,0 A na każdy metr łańcucha
  • DIN (przewód zielony) - cyfrowy sygnał sterujący z mikrokontrolera





Produkt kompatybilny z Arduino i Raspberry Pi



Instalacja biblioteki Adafruit dla Arduino:

  1. Pobierz bibliotekę z serwisu GtitHub klikając przycisk Download ZIP
  2. Rozpakuj pobrany plik ZIP, wynikiem powinien być folder zawierający pliki: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h oraz inne podfoldery
  3. Zmień nazwę folderu głównego na: Adafruit_NeoPixel
  4. Przenieś cały folder do katalogu zawierającego biblioteki Arduino, domyślnie powinien znajdować się pod ścieżką: /Dokumenty/Arduino/Libraries
  5. Uruchom ponownie środowisko Arduino, biblioteka pojawi się w Menu: Plik -> Przykłady



Pierwsze uruchomienie - przykład simple

  • Uruchom program testowy wybierając w środowisku Arduino:
    • Plik -> Przykłady -> Adafruit_Neopixel -> simple
  • Wybierz pin, z którego będą  kontrolowane diody. Domyślnie jest to pin 6:
    • Linia 11 #define PIN 6
  • Wybierz ilość pixeli jaka ma być kontrolowana. Domyślnie jest to 16:
    • Linia 14 #define NUMPIXELS 16
  • Wgraj program do Arduino. Pixele powinny załączać się po kolei do ilości, która została podana w linii 14.
  • Jeśli chcesz zmienić kolor świecenia podaj inne wartości w funkcji:
    • Linia 40  pixels.setPixelColor(i, pixels.Color(0,150,0))
      W  nawiasie podane są składowe RGB, maksymalna wartość każdej z nich to 255
  • Zmiana szybkości zapalania poszczególnych pixeli jest możliwa poprzez edycję wartości:
    • Linia 21  int delayval = 500;

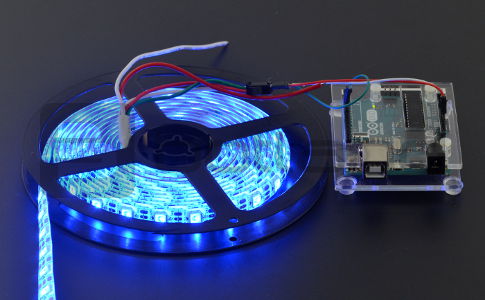

Pasek LED WS2811 w połączeniu z Arduino Uno.



Specyfikacja

  • Napięcie zasilania: 12 V
  • Moc: 14,4 W/m
  • Pobór prądu: 1,2 A na 1 metr łańcucha dla jednej diody, przy barwie białej
  • Zastosowane diody: LED RGB SMD5050 WS2811
  • Wielkość adresowanego piksela: 3 diody
  • Odporność na warunki zewnętrzne: IP65 (silikonowa osłona)
  • Szerokość: 10 mm
  • Długość łańcucha: 5 m



Długość przewodu 5.0 m
Napięcie zasil. od 12.0 V
Napięcie zasil. do 12.0 V
Napięcie nominal. 12 V
Moc nominalna 14.4 W
Klasa szczelności IP65
LED barwa RGB
LED rodzaj WS2811
LED cyfrowe Tak
LED - ilość diod 60 na metr
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 18 cm
Wysokość opakowania 1.2 cm
Głębokość opakowania 19 cm
Masa opakowania 0.04 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
