Opis produktu: Pasek LED RGB WS2812B - cyfrowy, adresowany - IP65 60 LED/m, 18W/m, 5V - 5m - czarny
Pasek LED posiadający diody LED RGB z układem WS2812B, dzięki czemu każda dioda może być indywidualnie adresowana. Gęstość rozmieszczenia na 5 metrowym pasku wynosi 60 diod / metr. Każda dioda potrafi emitować dowolny kolor z 24-bitowej palety barw. Pasek zasilany jest napięciem 5 V, o łącznej mocy 90 W. Do sterowania wystarczy jeden pin mikrokontrolera. PCB w kolorze czarnym.

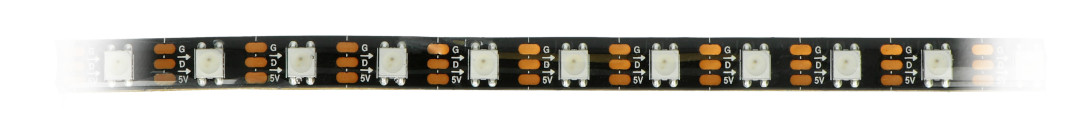

Pasek LED RGB WS2812B - 60 LED - czarny.
Odległość między diodami na pasku wynosi ok. 12 mm, co zapewnia dużą jasność świecenia. Pasek zasilany jest napięciem 5 V, pobiera 18 W mocy na każdy metr. Łańcuch można dowolnie skracać przecinając go po każdej diodzie.
Paski LED można łączyć szeregowo. Kolejny łańcuch należy podłączyć ze złączem wyjściowym. Wyprowadzenia 5V, GND oraz DOUT z DIN muszą być połączone. Należy zwrócić uwagę, iż przy korzystaniu z większej ilości niż 500 diod, ilość pamięci RAM w układzie Arduino Uno może okazać się niewystarczająca. Wtedy należy wykorzystać np. Arduino Mega lub Raspberry Pi. Połączenie większej ilości diod wiąże się również z większym poborem mocy, należy zwrócić na to uwagę podczas doboru zasilacza.
Jak podłączyć pasek LED
Urządzenie posiada 3-pinowe złącze składające się z następujących wyprowadzeń:
- GND (przewód biały) - masa modułu.
- 5 V (przewód czerwony) - napięcie zasilania, dla jednego paska należy podłączyć źródło o wydajności prądowej co najmniej 1,8 A na każdy metr.
- DAT (przewód zielony) - cyfrowy sygnał sterujący z mikrokontrolera.
Schemat podłączenia paska.
|
Produkt kompatybilny z Arduino i Raspberry Pi
|
Instalacja biblioteki Adafruit dla Arduino:
- Pobierz bibliotekę z serwisu GtitHub klikając przycisk Download ZIP
- Rozpakuj plik ZIP, który został pobrany, powinien ukazać się folder zawierający pliki: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h oraz inne podfoldery
- Zmień nazwę głównego folderu na: Adafruit_NeoPixel
- Przenieś cały folder do katalogu z bibliotekami Arduino, domyślnie powinien znajdować się pod ścieżką: /Dokumenty/Arduino/Libraries
- Uruchom ponownie środowisko Arduino, biblioteka pojawi się w Menu: Plik -> Przykłady
Pierwsze uruchomienie - przykład simple
- Uruchom program testowy wybierając w środowisku Arduino:
- Plik -> Przykłady -> Adafruit_Neopixel -> simple
- Wybierz pin, z którego będą kontrolowane diody. Domyślnie jest to pin 6:
- Linia 11 #define PIN 6
- Wybierz ilość pixeli jaka ma być kontrolowana. Domyślnie jest to 16:
-
- Linia 14 #define NUMPIXELS 16
- Wgraj program do Arduino. Pixele powinny załączać się po kolei do ilości, która została podana w linii 14.
- Jeśli chcesz zmienić kolor świecenia podaj inne wartości w funkcji:
- Linia 40 pixels.setPixelColor(i, pixels.Color(0,150,0))
W nawiasie podane są składowe RGB, maksymalna wartość każdej z nich to 255
- Linia 40 pixels.setPixelColor(i, pixels.Color(0,150,0))
- Zmiana szybkości zapalania poszczególnych pixeli jest możliwa poprzez edycję wartości:
- Linia 21 int delayval = 500;
Pasek LED WS2812 w połączeniu z Arduino Uno.
Specyfikacja paska LED
- Napięcie zasilania: 5 V
- Moc: 18 W/m
- Pobór prądu: 3,6 A/m
- Zastosowane diody: LED RGB SMD5050 WS2812B
- Adresowany piksel: 1 dioda RGB
- Odporność na warunki zewnętrzne: IP65 (silikonowa osłona)
- Kolor PCB: czarny
- Szerokość: 10 mm
- Długość łańcucha: 5 m
