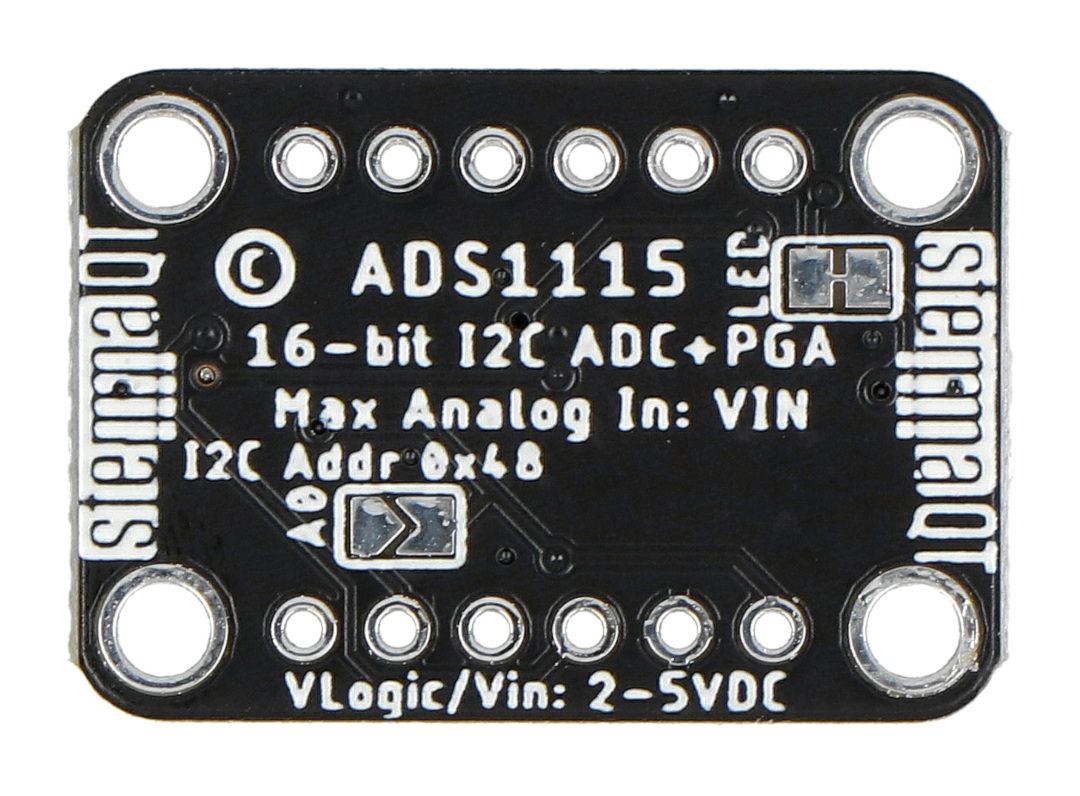

Opis produktu: ADS1115 - przetwornik ADC 16-bitowy 4-kanałowy I2C z programowym wzmocnieniem STEMMA QT/Qwiic - Adafruit 1085
Moduł z przetwornikiem analogowo-cyfrowym o 16-bitowej precyzji. Pracuje z prędkością 860 próbek na sekundę, może być skonfigurowany w tryb 4-kanałowy, lub z dwoma różnicowymi wejściami. Posiada możliwość zmiany wzmocnienia do 16x w sposób programowy. Układ zasilany jest napięciem od 2 V do 5 V. Na płytce znajdują się dławiki ferrytowe, które filtrują napięcie zasilania. Do komunikacji służy popularny interfejs I2C, z możliwością wyboru jednego z pięciu dostępnych 7-bitowych adresów. Dzięki takiemu rozwiązaniu na jednej magistrali można podłączyć kilka przetworników
| Produkt kompatybilny z Arduino i Raspberry Pi
Producent udostępnia przykładowy kod dla Raspberry Pi (dostępny w bibliotece Adafruit Pi Python) oraz bibliotekę dla Arduino w serwisie GitHub wraz z szczegółowym opisem podłączenia. |
Podłączenie modułu
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie dołączonych do zestawu złącz goldpin raster 2,54 mm. Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. Raspberry Pi czy Arduino) za pomocą przewodów. Wszystkie wyprowadzenia zostały odpowiednio podpisane na płytce:
- VDD - niższe napięcie z zakresu od 2,0 V do 5,5 V
- GND - masa układu
- SCL - linia zegarowa magistrali I2C
- SDA - linia danych magistrali I2C
- ADDR - wybór adresu magistrali I2C
- ALRT - sygnał alarmowy generowany, gdy wartość analogowa przekroczy ustalony próg
- A+, A0, A1, A2, A3, A- - wejścia analogowe
Wybór adresu magistrali I2C
Aby zmienić 7-bitowy adres z domyślnego 0x48 (1001000) należy połączyć pin ADR z:
- 0x48 (1001000) ADR -> GND
- 0x49 (1001001) ADR -> VDD
- 0x4A (1001010) ADR -> SDA
- 0x4B (1001011) ADR -> SCL
Specyfikacja przetwornika ADC
- Napięcie zasilania: od 2,0 V do 5,5 V
- Niski pobór prądu: w trybie pomiaru ciągłego 150 µA
- Programowalna prędkość próbkowania: od 8 sps do 860 sps
- Wbudowany oscylator
- Interfejs komunikacyjny: I2C
- Możliwość pracy w trybie 4-kanałowym lub z dwoma różnicowymi wejściami
- Programowalne wzmocnienie
- Możliwość wyboru adresu magistrali I2C z zakresu 0x48 - 0x4B
ADS1115 - przetwornik ADC 16-bitowy 4-kanałowy I2C z programowym wzmocnieniem - Adafruit 1085
ADS1115 od Adafruit to praktyczne rozszerzenie GPIO do Raspberry Pi z 16-bitowym, czterokanałowym przetwornikiem ADC. Moduł komunikuje się z płytką główną za pośrednictwem interfejsu I2C. Nakładka posiada możliwość programowalnego wzmocnienia (maksymalnie 16x) oraz wbudowany oscylator.
Przetwornik ADC ADS1115 od Adafruit znakomicie sprawdzi się w rozmaitych projektach elektronicznych, w których płytka Raspberry Pi ma współpracować z elementami analogowymi. Nakładkę można wykorzystać na przykład jako element systemów automatyki, urządzeń multimedialnych czy robotów i pojazdów z silnikami sterowanymi analogowo.
