NeoPixel Driver BFF Add-On - sterownik diod LED - do QT Py i Xiao - Adafruit 5645

Indeks: ADA-22380
Zadaj pytanie
NeoPixel Driver BFF Add-On to moduł wyprodukowany przez firmę Adafruit. Został wyposażony w konwerter poziomów napięć 74AHCT125 i umożliwia sterowanie aż 30 diodami NeoPixels (WS2812 / WS2811) o łącznym poborze prądu do 2 A. Płytka NeoPixel Driver BFF Add-On jest kompatybilna z serią QT Py oraz Xiao. Na płytce umieszczono także wygodne złącze pozwalające na podłączenie taśmy LED. Wymiary płytki są równe 20,9 x 17,9 x 7,2 mm.
NeoPixel Driver BFF Add-On - sterownik diod LED - do QT Py i Xiao - Adafruit 5645
23,90 zł
19,43 zł netto
Zapłać później
SPRAWDŹ ILOŚĆ
Dostępny
Wysyłka 24h
Darmowa dostawa
30 dni na zwrot
SPRAWDŹ ILOŚĆ
Producent: Adafruit

Opis produktu: NeoPixel Driver BFF Add-On - sterownik diod LED - do QT Py i Xiao - Adafruit 5645

NeoPixel Driver BFF Add-On to moduł wyprodukowany przez firmę Adafruit. Został wyposażony w konwerter poziomów napięć 74AHCT125 i umożliwia sterowanie aż 30 diodami NeoPixels (WS2812 / WS2811) o łącznym poborze prądu do 2 A. Płytka NeoPixel Driver BFF Add-On jest kompatybilna z serią QT Py oraz Xiao. Budowa sterownika umożliwia przylutowanie płytki do QT Py lub Xiao za pomocą zawartych w zestawie złącz goldpin. Dodatkowo na płytce umieszczono także wygodne złącze pozwalające na podłączenie taśmy LED. Wymiary płytki są równe 20,9 x 17,9 x 7,2 mm.

Zastosowanie modułu NeoPixel Driver BFF Add-On pozwala zrealizować kompaktowe projekty związane ze świetlną wizualizacją danych. To także ciekawe rozwiązanie do stworzenia prototypów cosplayów lub projektów IoT.

Producent przygotował szczegółowy przewodnik użytkownika, w którym znajdziesz przykładowe kody programu Arduino i CircuitPython - sprawdź!

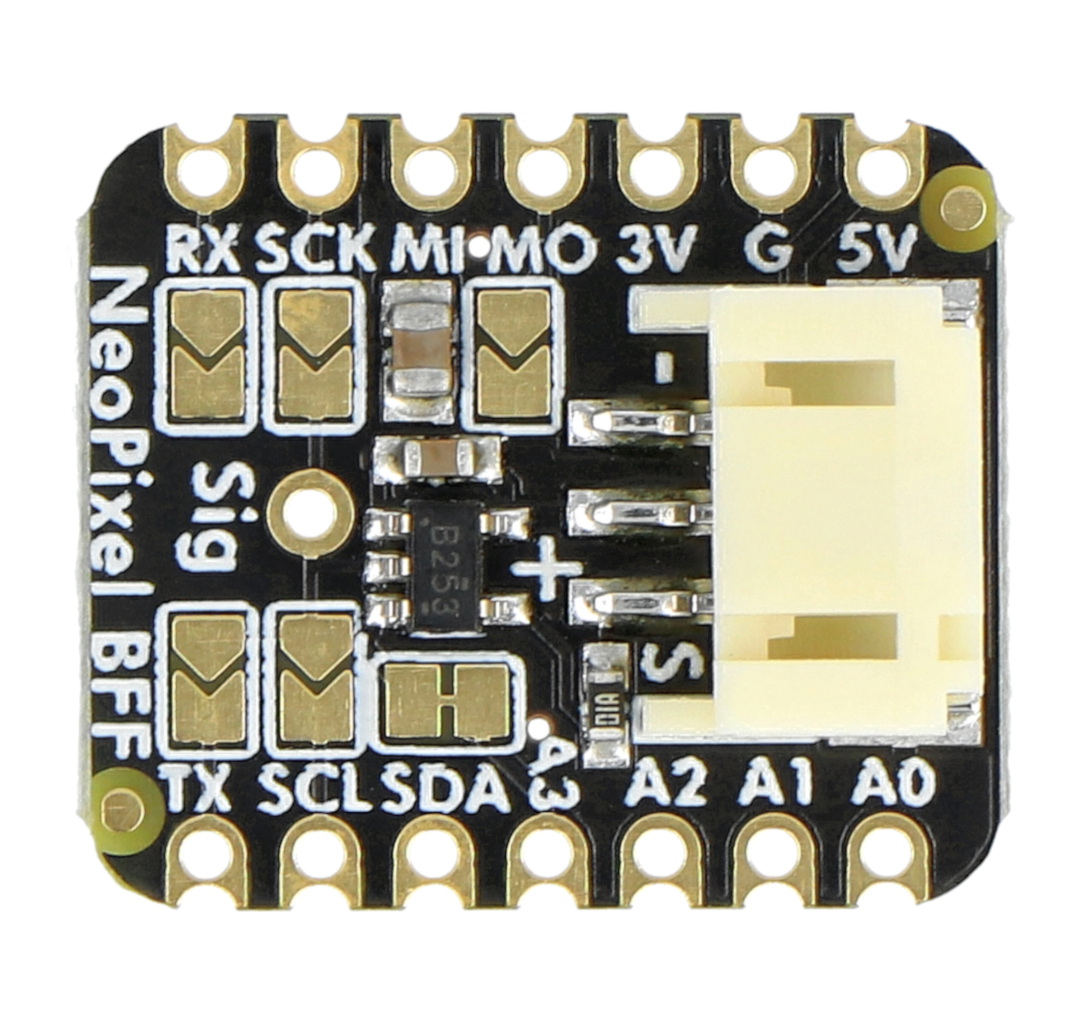

NeoPixel Driver BFF Add-On - sterownik diod LED - do QT Py i Xiao - Adafruit 5645.

NeoPixel Driver BFF Add-On - sterownik diod LED - do QT Py i Xiao - Adafruit 5645.

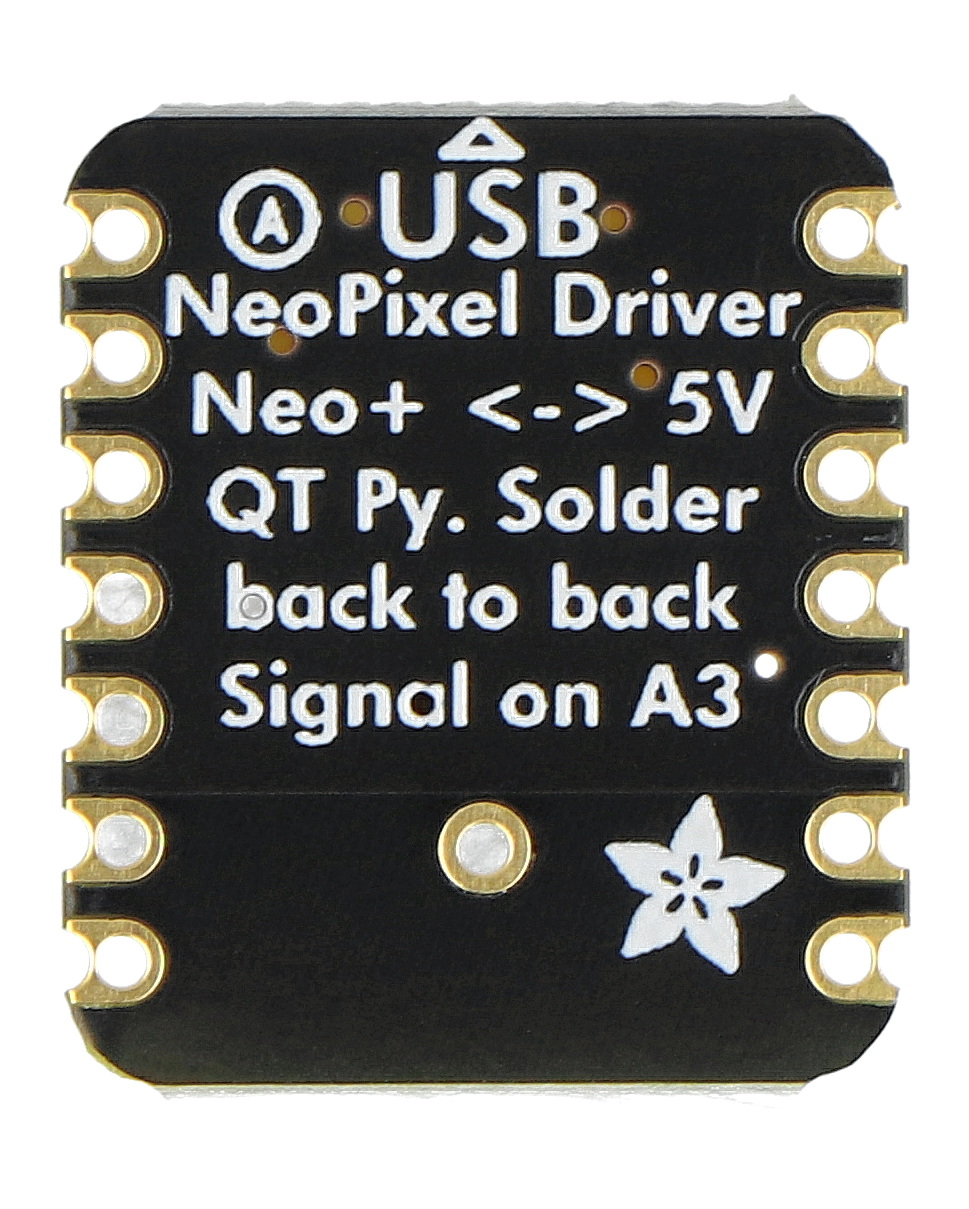

NeoPixel Driver BFF Add-On - dodatek do serii QT Py i Xiao.

NeoPixel Driver BFF Add-On - dodatek do serii QT Py i Xiao.

Specyfikacja techniczna modułu Driver BFF Add-On

  • Kompatybilny z: serią QT Py oraz Xiao
  • Typ modułu: sterownik taśm i pasków LED
  • Obsługiwany standard diod: LED RGB WS2812 / WS2811 / NeoPixel
  • Maksymalna ilość obsługiwanych diod: 30 (o łącznym poborze prądu do 2 A)
  • Wyprowadzenia: pola lutownicze, złącze JST-PH 2 mm
  • Napięcie zasilania: 5 V
  • Konwerter poziomów napięć: 74AHCT125 3,3 V / 5 V
  • Wymiary płytki: 20,9 x 17,9 x 7,2 mm
  • Masa: 1,6 g

W naszej ofercie znajdziesz także szeroki wybór pasków i łańcuchów LED. Zachęcamy do zapoznania się z dostępnym asortymentem.

Zawartość zestawu

  • NeoPixel Driver BFF Add-On - sterownik diod LED - do QT Py i Xiao - 1 sztuka
  • Listwa goldpin 1x16 pin - raster 2,54 mm - 1 sztuka

Zestaw nie zawiera płytek QT Py lub Xiao - można je nabyć osobno w naszym sklepie.

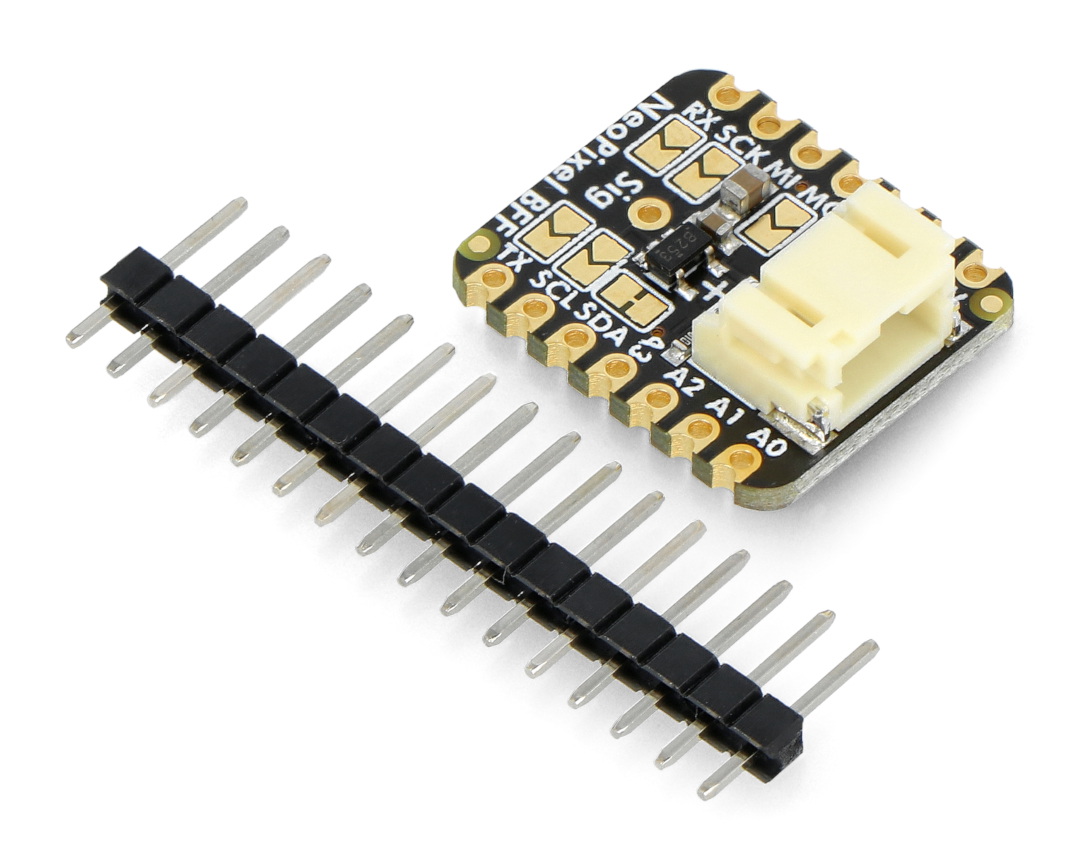

Elementy wchodzące w skład zestawu.

Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.6 cm
Wysokość opakowania 8 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
Wyślij pytanie

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
