Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL

Indeks: DNG-28748
Zadaj pytanie

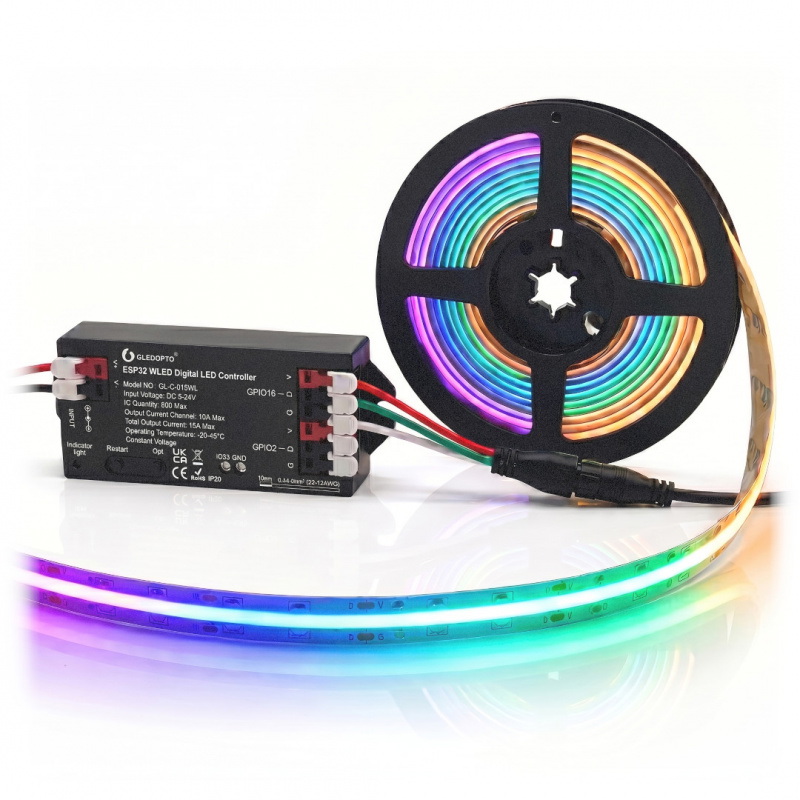

GL-C-015WL to nowoczesny sterownik oparty na układzie ESP32, przeznaczony do obsługi cyfrowych taśm LED adresowalnych, takich jak WS2812B, SK6812 czy WS2811. Kontroler pracuje z napięciem od 5 V do 24 V DC i obsługuje prąd wyjściowy do 15 A. Komunikuje się przez WiFi i współpracuje z popularnym oprogramowaniem WLED, umożliwiając sterowanie efektami świetlnymi z poziomu aplikacji mobilnej lub przeglądarki internetowej.

Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL
SPRAWDŹ ILOŚĆ
Dostępny
Wysyłka 24h
Darmowa dostawa
30 dni na zwrot
SPRAWDŹ ILOŚĆ
Producent: OEM

Opis produktu: Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL

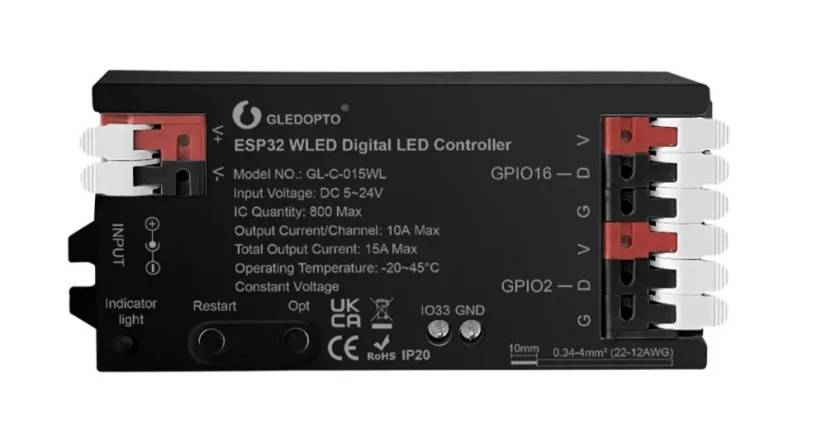

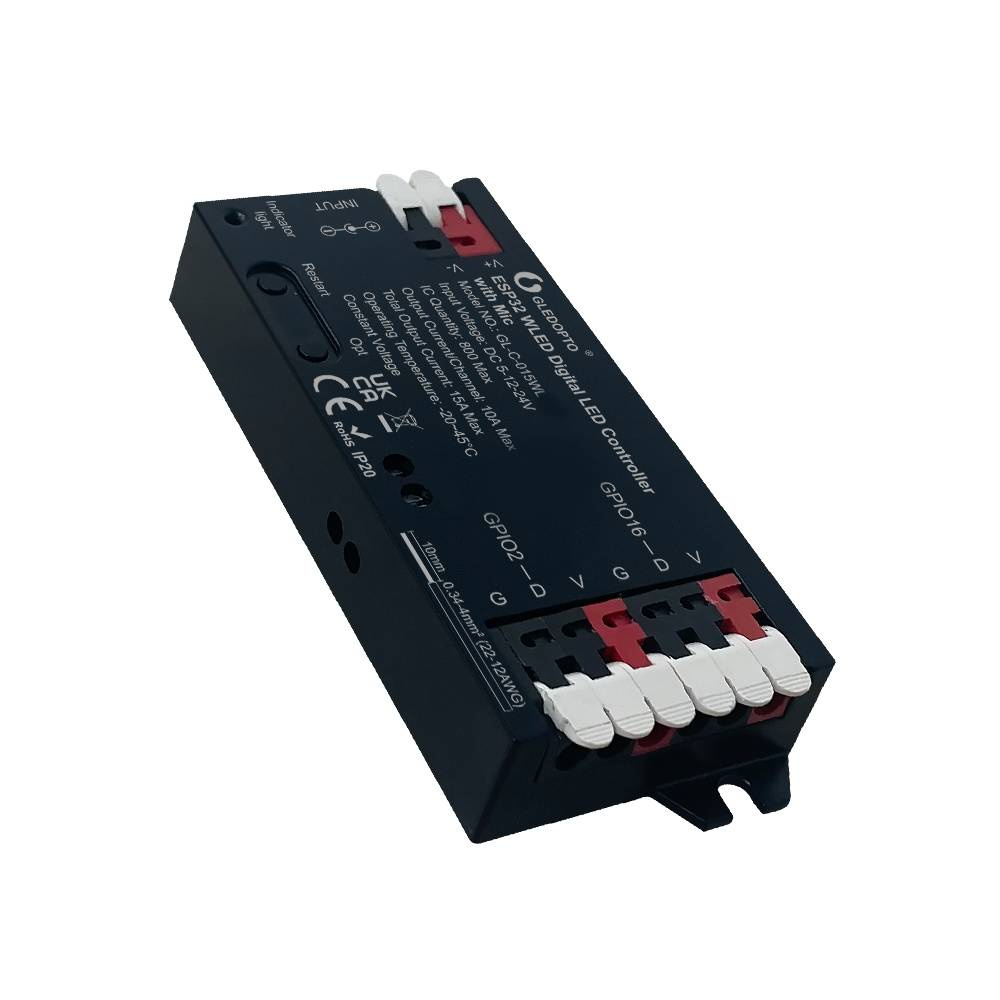

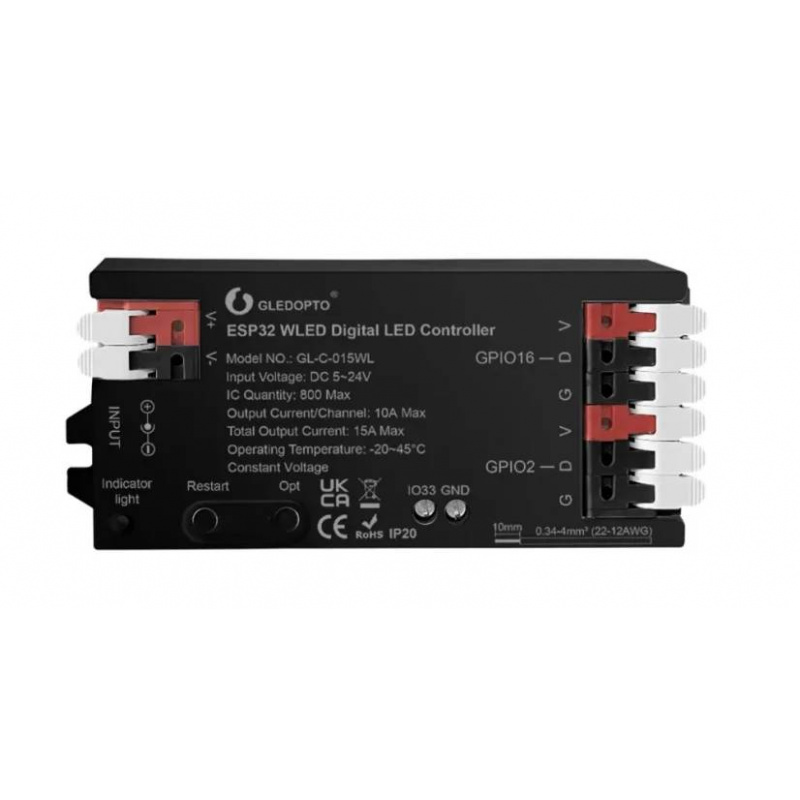

GL-C-015WL to kompaktowy sterownik LED WiFi zaprojektowany z myślą o zaawansowanych instalacjach oświetlenia cyfrowego. Moduł wykorzystuje wydajny układ ESP32 oraz firmware WLED, dzięki czemu umożliwia tworzenie dynamicznych efektów świetlnych, synchronizację segmentów LED oraz sterowanie z poziomu smartfona, komputera lub systemów automatyki domowej. Sterownik pracuje z napięciem od 5 V do 24 V DC i oferuje maksymalny prąd wyjściowy 15 A, przy czym pojedynczy kanał obsługuje do 10 A. Model GL-C-015WL posiada dwa wyjścia danych GPIO - domyślne GPIO16 oraz dodatkowe GPIO2, które można skonfigurować w aplikacji WLED. Złącza oznaczone jako V / D / G należy podłączyć odpowiednio do przewodów VCC / DATA / GND taśmy LED. Dodatkowy pin IO33 może zostać wykorzystany jako rozszerzone GPIO do projektów DIY i automatyki.

Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL

Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL.

Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL

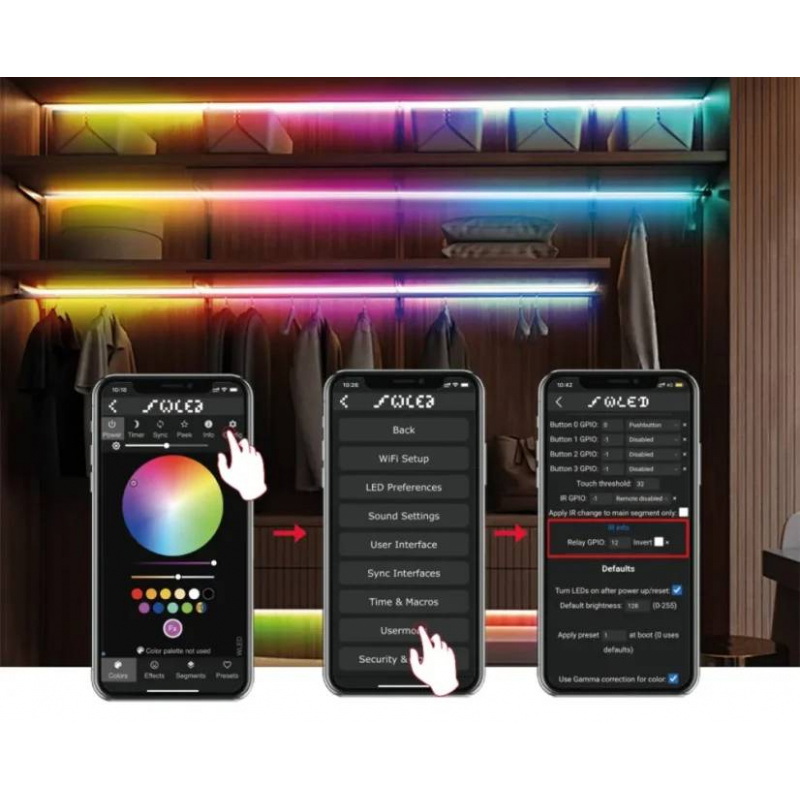

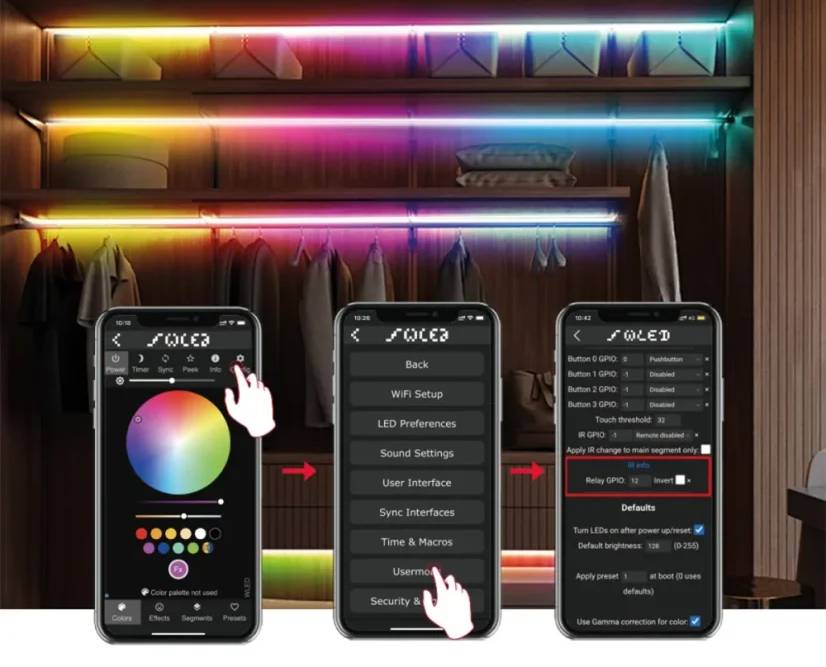

Dzięki kompatybilności z WLED sterownik pozwala tworzyć rozbudowane efekty świetlne zsynchronizowane pomiędzy wieloma urządzeniami.

Główne cechy sterownika LED

  • Układ ESP32: szybkie działanie oraz stabilna komunikacja WiFi
  • Obsługa WLED: kompatybilność z popularnym systemem sterowania oświetleniem LED
  • Napięcie pracy od 5 V do 24 V DC: szeroka kompatybilność z taśmami LED
  • Maksymalny prąd wyjściowy 15 A: możliwość obsługi rozbudowanych instalacji LED
  • Dwa wyjścia danych GPIO: GPIO16 oraz GPIO2 do sterowania taśmami adresowalnymi
  • Dodatkowy pin IO33: możliwość podłączenia przycisków, czujników i elementów DIY
  • Sterowanie przez WiFi: konfiguracja i obsługa z poziomu aplikacji WLED
  • Obsługa segmentów LED: możliwość tworzenia niezależnych stref świetlnych
  • Kompaktowa obudowa: łatwy montaż w instalacjach oświetleniowych
  • Bezpieczna obudowa z PC: materiał trudnopalny zwiększający bezpieczeństwo użytkowania

Specyfikacja techniczna sterownika

  • Model: GL-C-015WL
  • Typ sterownika: cyfrowy sterownik LED WiFi
  • Układ sterujący: ESP32
  • Oprogramowanie: WLED
  • Napięcie zasilania: DC od 5 V do 24 V
  • Maksymalny prąd całkowity: 15 A
  • Maksymalny prąd na kanał: 10 A
  • Maksymalna obsługa pikseli: 800 IC
  • Komunikacja: WiFi
  • Liczba kanałów wyjściowych: 2
  • Domyślne wyjście danych: GPIO16
  • Dodatkowe wyjście danych: GPIO2
  • Dodatkowy pin GPIO: IO33
  • Materiał obudowy: trudnopalne PC
  • Stopień ochrony: IP20
  • Temperatura pracy: od -20°C do 45°C
  • Obsługiwane układy LED: WS2811, WS2811F, WS2812B, WS2814A, SK6812, SM16703, SM16703SP3, FL19038, FW1935
  • Typ złączy: szybkozaciskowe
  • Kolor: czarny
  • Wymiary: 108 x 45 x 18 mm
  • Masa: 0,05 kg

Zawartość zestawu

  • 1x Sterownik GL-C-015WL
Sterownik do adresowanych taśm i pasków LED RGB WiFi - ESP32 - WLED - GL-C-015WL

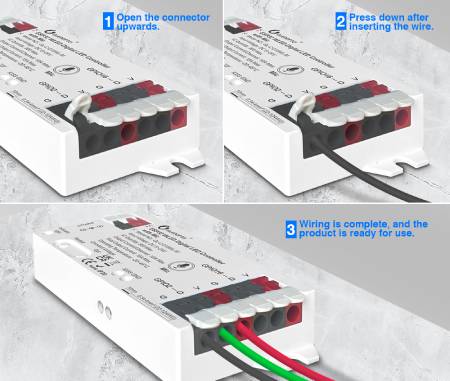

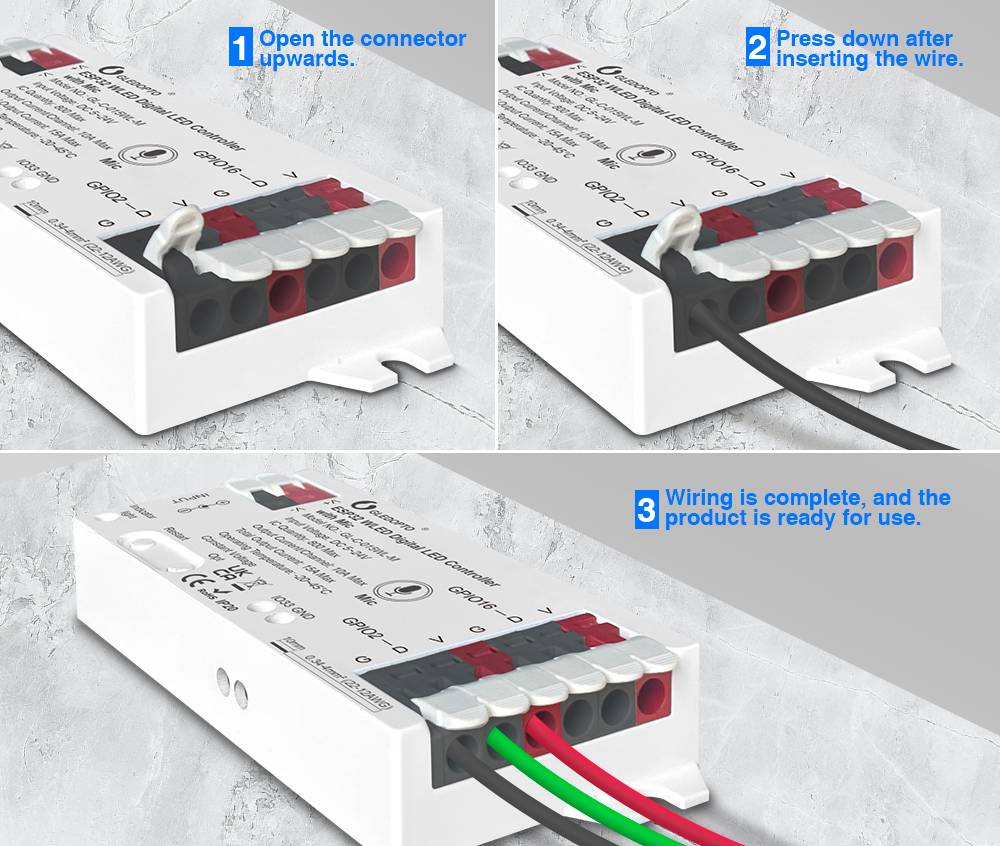

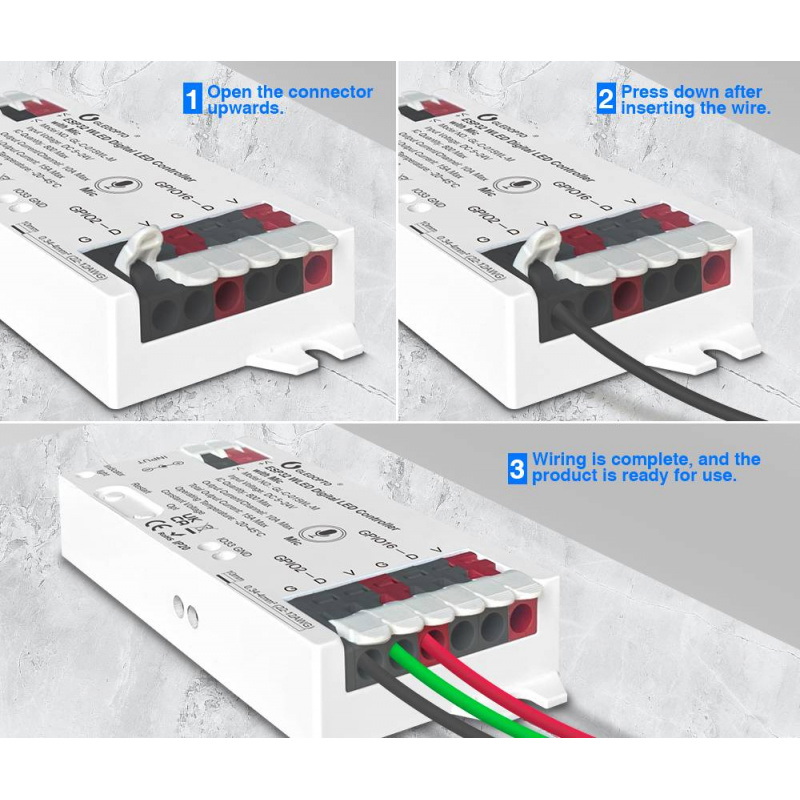

Szybkozłączki pozwalają na wygodne podłączenie instalacji bez konieczności lutowania.

Napięcie zasil. od 5.0 V
Napięcie zasil. do 24.0 V
Klasa szczelności IP20
Inteligentny budynek Sterownik oświetlenia
Komunikacja WiFi
Szerokość opakowania 12 cm
Wysokość opakowania 14 cm
Głębokość opakowania 2.3 cm
Masa opakowania 0.064 kg
Wyślij pytanie

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
