MCP9808 - czujnik temperatury wysokiej precyzji I2C - Adafruit 1782

Indeks: ADA-03144 EAN: 5903351249751

Moduł z cyfrowym termometrem MCP9808 działający w zakresie od -40 °C to 125 °C ze średnią dokładnością 0,25 C. Komunikuje się poprzez magistralę I2C, zasilany jest napięciem od 2,7 V do 5,5 V.

MCP9808 - czujnik temperatury wysokiej precyzji I2C - Adafruit 1782
30,90 zł
25,12 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Adafruit MCP9808 - czujnik temperatury wysokiej precyzji I2C

Moduł z cyfrowym czujnikiem temperatury MCP9808, wyposażonym w interfejs komunikacyjny I2C (TWI). Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika do modułu głównego (np. Raspberry Pi lub Arduino) za pomocą przewodów.

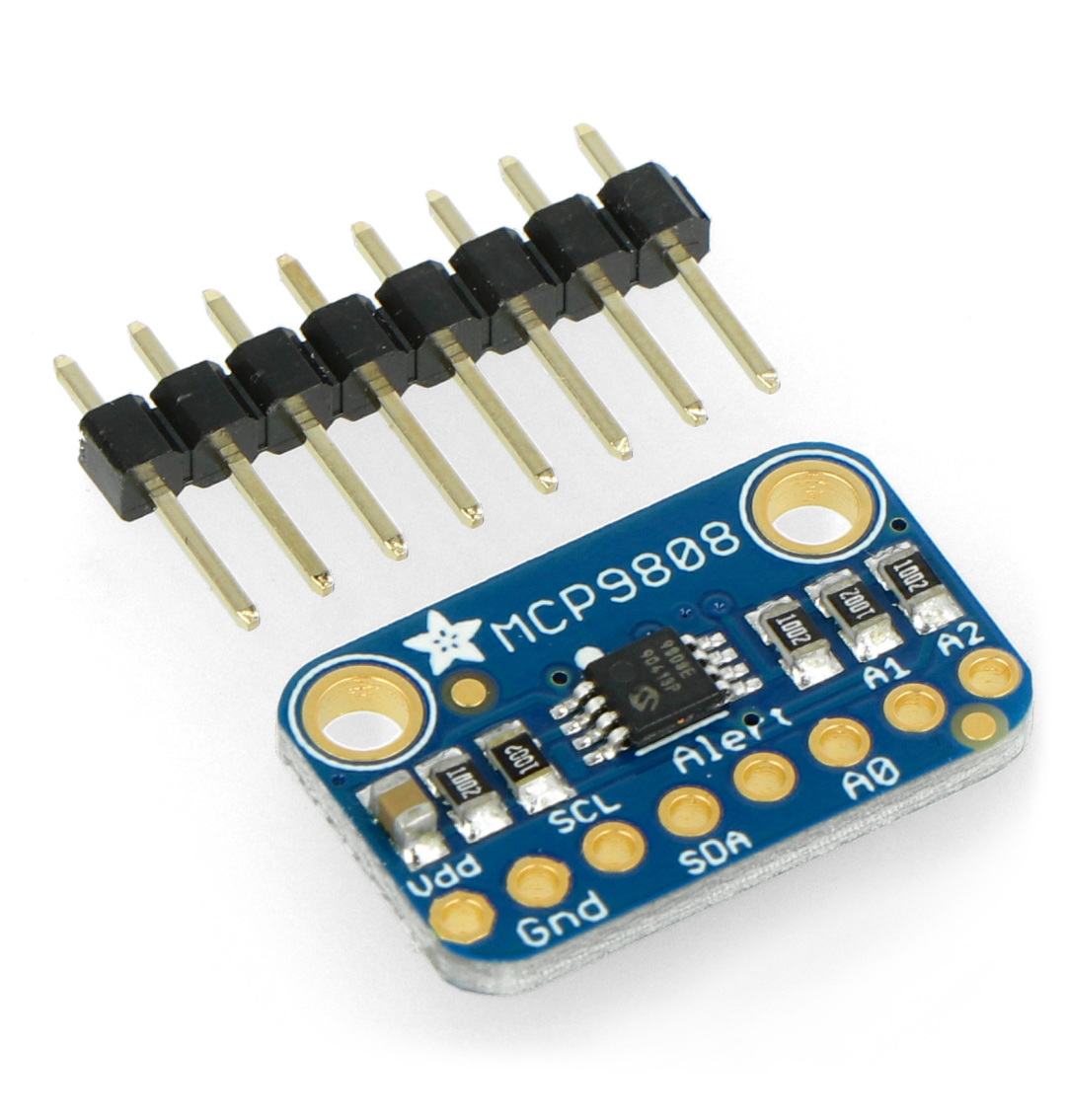

W zestawie:

  • Moduł z czujnikiem temperatury
  • Listwa goldpin raster 2,54 mm do samodzielnego lutowania

Zawartość zestawu.

Produkt kompatybilny z Arduino

Producent udostępnia przykładowy kod wraz ze schematem podłączenia dla użytkowników Arduino.

Adafruit MCP9808 - czujnik temperatury wysokiej precyzji I2C



Adafruit MCP9808 - czujnik temperatury wysokiej precyzji I2C.

Specyfikacja czujnika temperatury

  • Napięcie zasilania: od 2,7 V do 5,5 V
  • Wyprowadzenia pracują z logiką zarówno 3,3 V jak i 5 V
  • Zakres pomiarowy: od -40°C do 125°C
  • Dokładność: średnio 0,25°C, maksymalne 0,5°C
  • Rozdzielczość: 8-bitow ( 0,0625°C)
  • Interfejs komunikacyjny: I2C (TWI)
  • Wbudowane rezystory podciągające linie SCL i SDA 10 kΩ
  • Adres magistrali: od 0x18 do 0x1F
  • Wymiary: 21 x 13 x 2 mm
  • Masa: ok. 1 g

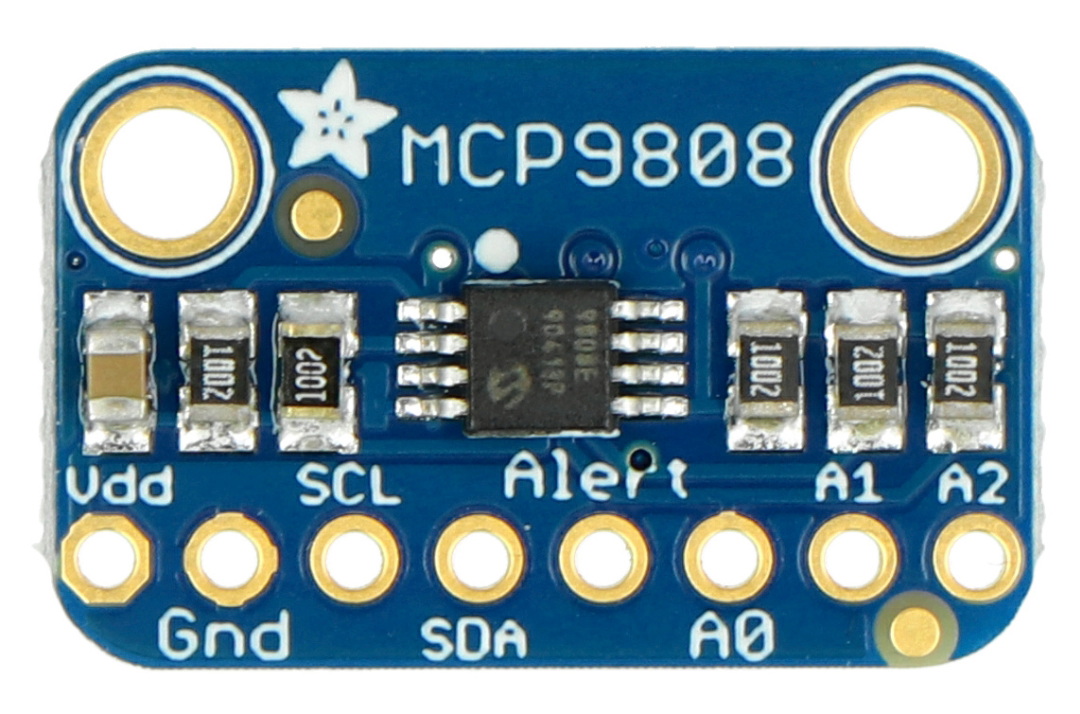

Wyprowadzenia

Pin Opis
VDD Napięcie zasilania z zakresu od 2,7 V do 5,5 V.
GND Masa układu.
 SCL Linia zegarowa magistrali I2C (zamontowany rezystor podciągający 10 kΩ).
SDA Linia danych magistrali I2C (zamontowany rezystor podciągający 10 kΩ).
 ALERT Przerwanie zewnętrzne typu otwarty kolektor.
A0, A1, A2

Piny wyboru adresu magistrali I2C. Domyślny adres to: 0x18. Podanie stanu wysokiego na poszczególny bit spowoduje zmianę adresu zgodnie ze wzorem: 0x18 + A2 + A1 + A0.

Np. przy podaniu stanu wysokiego na wszystkie bity, adres wyniesie: 0x18 + 4 + 2 + 1.

Gdy podamy stan wysoki tylko na A2 i A0 to: 0x18 + 4 + 1 = 0x1D.

Interfejs I2C
Moduł - Temperatura do 125 °C
Moduł - Temperatura dokładność +/- 0.25 °C
Moduł - Temperatura od -40 °C
Szerokość opakowania 7.5 cm
Wysokość opakowania 13.5 cm
Głębokość opakowania 0.2 cm
Masa opakowania 0.004 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

MCP9808 - czujnik temperatury wysokiej precyzji I2C - Adafruit 1782

5/5

Średnia Ocena

2

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Opinie:

Piotr S. 23.05.2021 Potwierdzony zakup

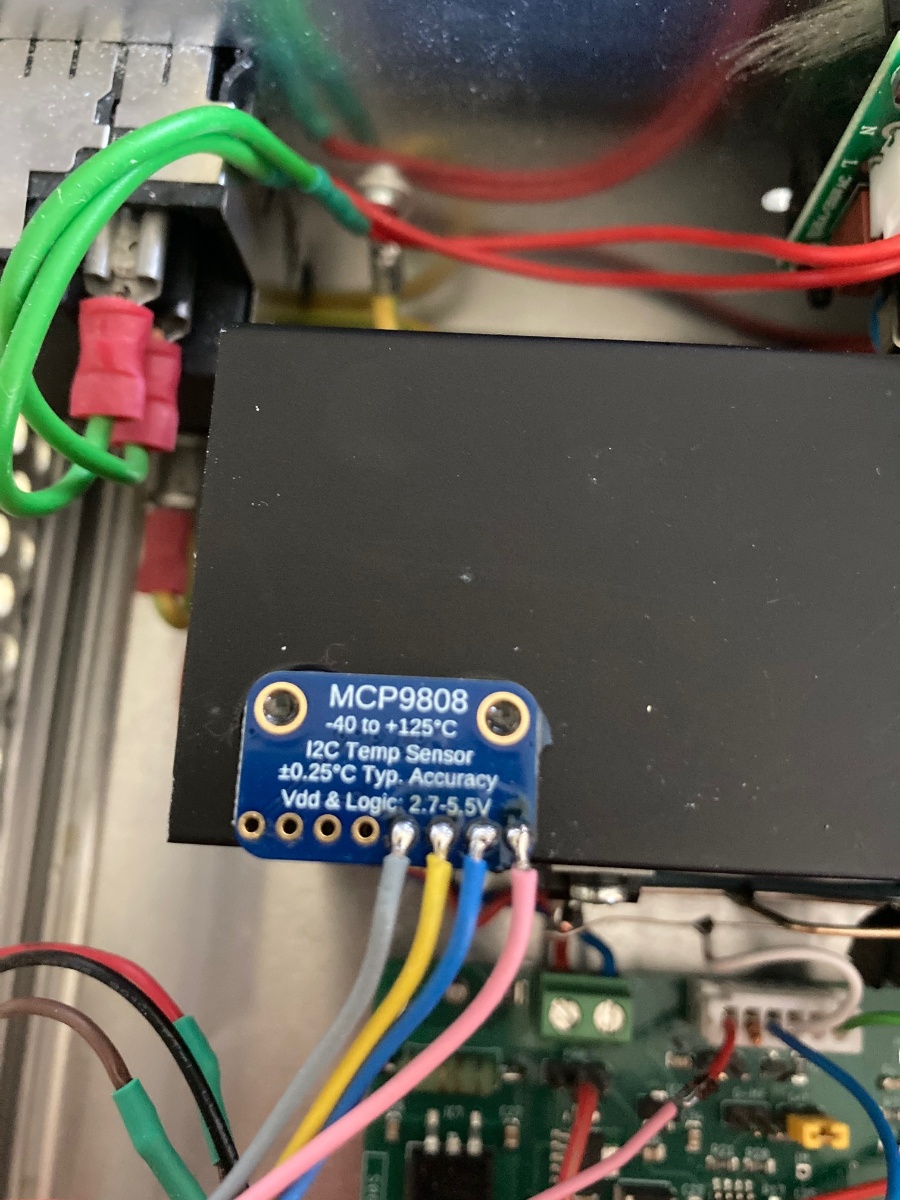

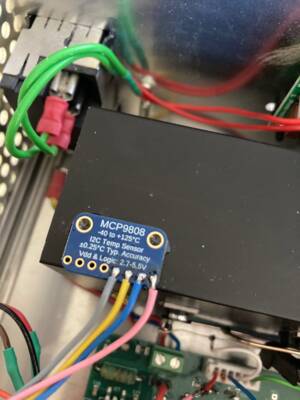

Dokładny czujnik temperatury. Zasilany napięcim 3.3v na platformie EPS32 wraz z BMP280. Dzięki możliwości adresowania można spiąć kilka takich samych modułów i wykorzystywać w stacji pogodowej. 1 w klatce a drugi przy gruncie, 3 w pełnym słońcu.
František 08.12.2023 Potwierdzony zakup
