PAM8302 - wzmacniacz audio klasy D 2,5W mono - Adafruit 2130

Indeks: ADA-06381 EAN: 5904422348960

Moduł ze wzmacniaczem audio klasy D. Charakteryzuje się niewielkimi stratami mocy. Pozwala podłączyć głośnik 4 - 8 Ω o mocy 2,5 W. Posiada wbudowany potencjometr do regulacji głośności. Pracuje z napięciem od 2,0 V do 5,5 V.

PAM8302 - wzmacniacz audio klasy D 2,5W mono - Adafruit 2130
20,90 zł
16,99 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino

Opis produktu: PAM8302 - wzmacniacz audio klasy D 2,5 W mono - Adafruit 2130

Moduł ze wzmacniaczem audio klasy D PAM8302. Charakteryzuje się niewielkimi stratami mocy, czyli niewielkim wydzielaniem ciepła oraz długą pracą na baterii. Pozwala podłączyć głośnik 4 Ω - 8 Ω o mocy do 2,5 W. Posiada wbudowany potencjometr służący do regulacji głośności.

Atutem układu są wejścia różnicowe, zabezpieczające sygnał wejściowy pochodzący z układu głównego np. dostępnego w naszym sklepie Arduino Mp3 Shield. W przypadku braku urządzenia z wyjściem różnicowym, należy podłączyć pin Audio do masy.

Wyjście z modułu jest typu "Bridge Tied". Oznacza to, że piny wyjściowe są podłączane bezpośrednio do pinów głośnika, bez podłączenia do masy. Wyjściem jest sygnał PWM o częstotliwości 250 kHz, który jest uśredniany przez cewkę głośnika - wysokie częstotliwości nie są słyszalne. Do modułu nie można podpiąć kolejnego wzmacniacza. Powinien on prowadzić bezpośrednio do głośników.

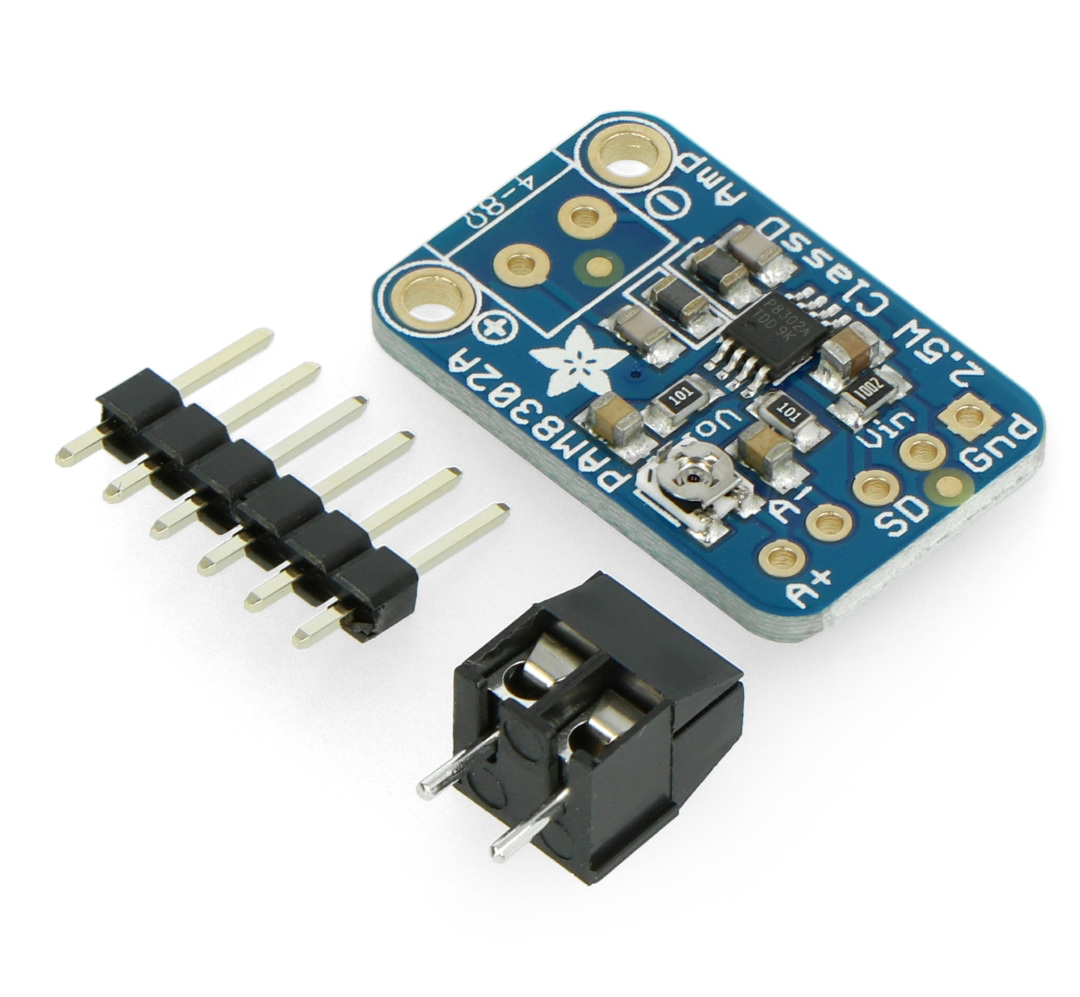

Wzmacniacz audio mono PAM8302 - Adafruit

W zestawie znajdują się złącza do samodzielnego lutowania.

Specyfikacja wzmacniacza

  • Napięcie zasilania: od 2.5 V do 5.5 V
  • Niskie zużycie energii; 4 mA w spoczynku oraz 1 uA w trybie uśpienia
  • Moc: 2,5 W (8 Ω)
  • Wzmacniacz klasy D
  • Wbudowany potencjometr do regulacji głośności
  • Ochrona przed zwarciem i zbyt wysokim prądem
  • 50 dB PSRR dla 1 kHz
  • W zestawie złącze goldpin i złącze śrubowe do samodzielneo lutowania
  • Wymiary: 15 x 24 x 2 mm
  • Masa: 1,4 g

Szerokość opakowania 5.5 cm
Wysokość opakowania 0.7 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.005 kg
