Opis produktu: UART To ETH (B) - konwerter UART TTL na Ethernet - SMD/THT - Waveshare 24276

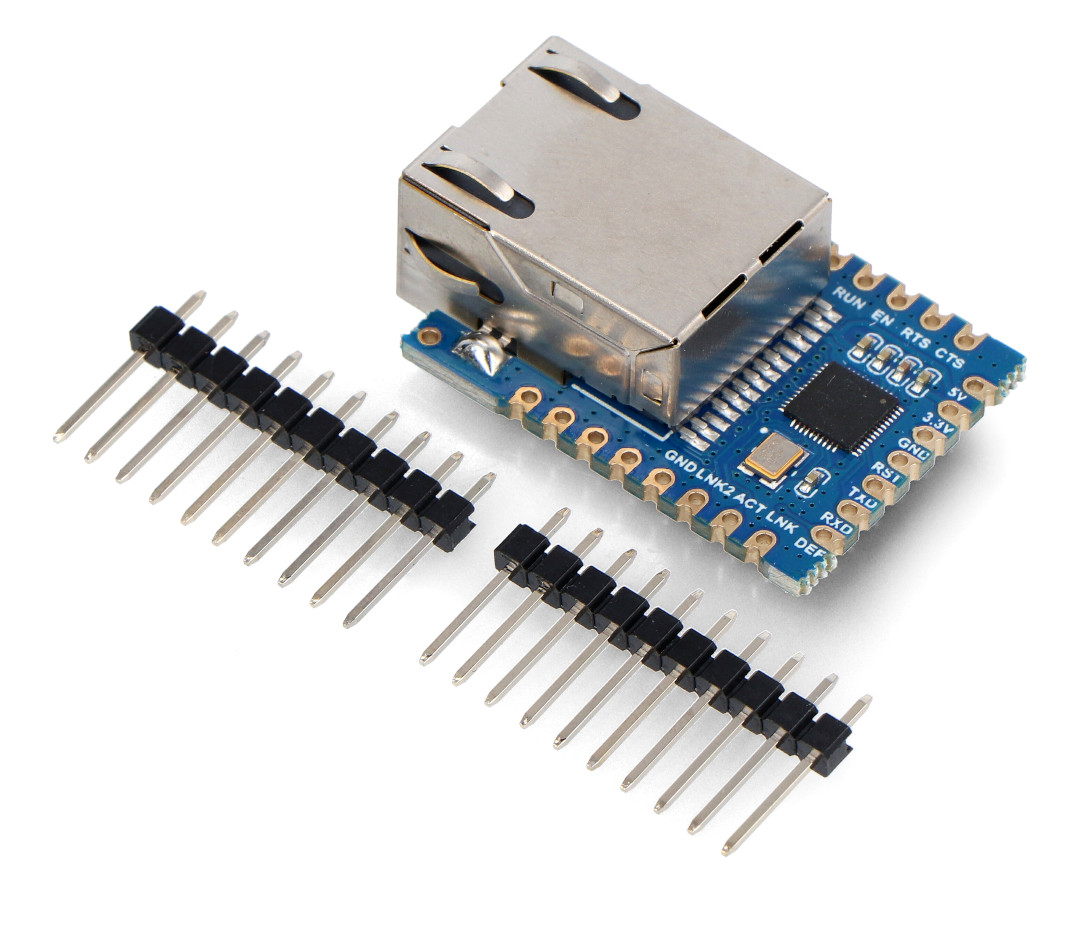

Niewielki moduł konwertera interfejsu UART TTL na Ethernet od producenta Waveshare. Został on zaprojektowany z myślą o integracji w urządzeniach przemysłowych, IoT oraz wielu innych. Zastosowanie techniki półotworowej (Castellated-Hole) ułatwia zastosowanie modułu w projektach o ograniczonych rozmiarach, jednocześnie zachowując prostotę implementacji. Wbudowany układ wspiera tryby pracy, takie jak: serwer TCP, klient TCP, grupa UDP, UDP oraz protokoły Ethernet, IP, HTTP, ARP, ICMP, PHCP, DNS. Maksymalna prędkość transmisji UART wynosi 115200 bit/s.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!
Zaprojektowany z myślą o integracji w urządzeniach przemysłowych.
Główne cechy konwertera UART TTL na Ethernet
- Wsparcie dla popularnych protokołów - Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS.
- Szerokie zastosowanie - możliwość wykorzystania jako serwer, bramka Modbus, MQTT, do akwizycji danych, czy też rozwiązań IoT.
- Prosta komunikacja - interfejs UART w standardzie TTL ułatwia komunikację z modułem.
- Montaż SMD lub THT - zastosowanie technologii Castellated-Hole pozwala na łatwy montaż na niewielkiej powierzchni.
- Wysoka prędkość transmisji - UART do 115200 bit/s.

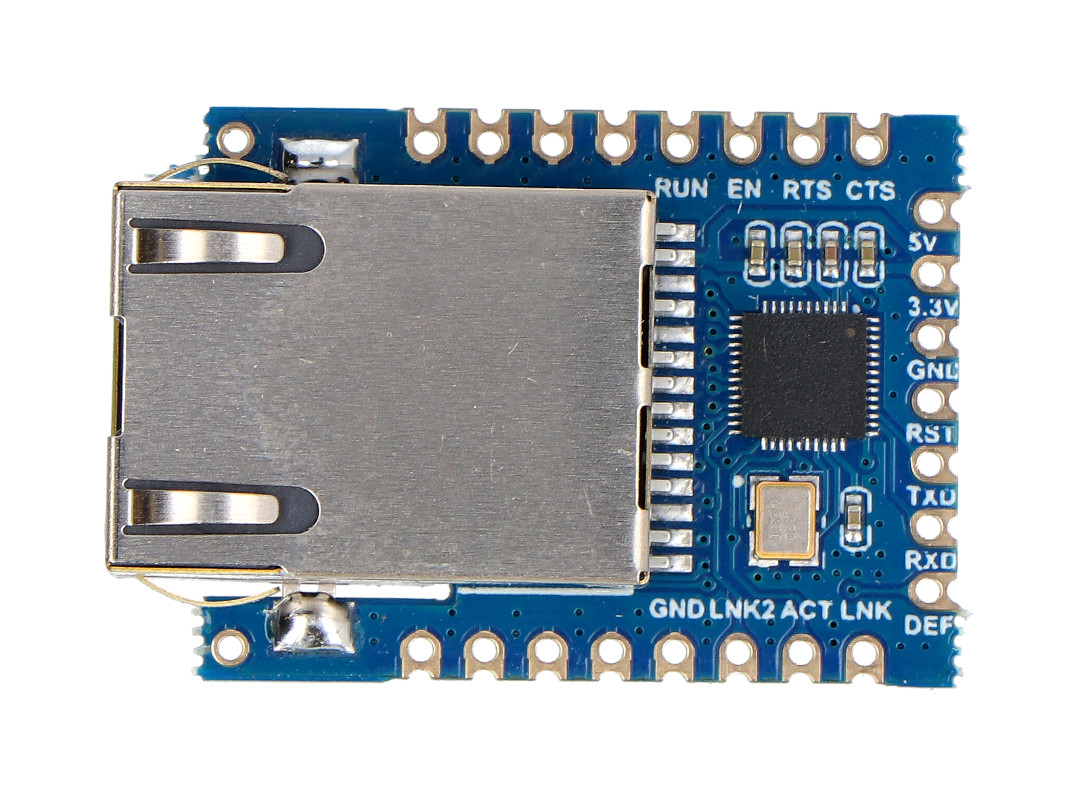

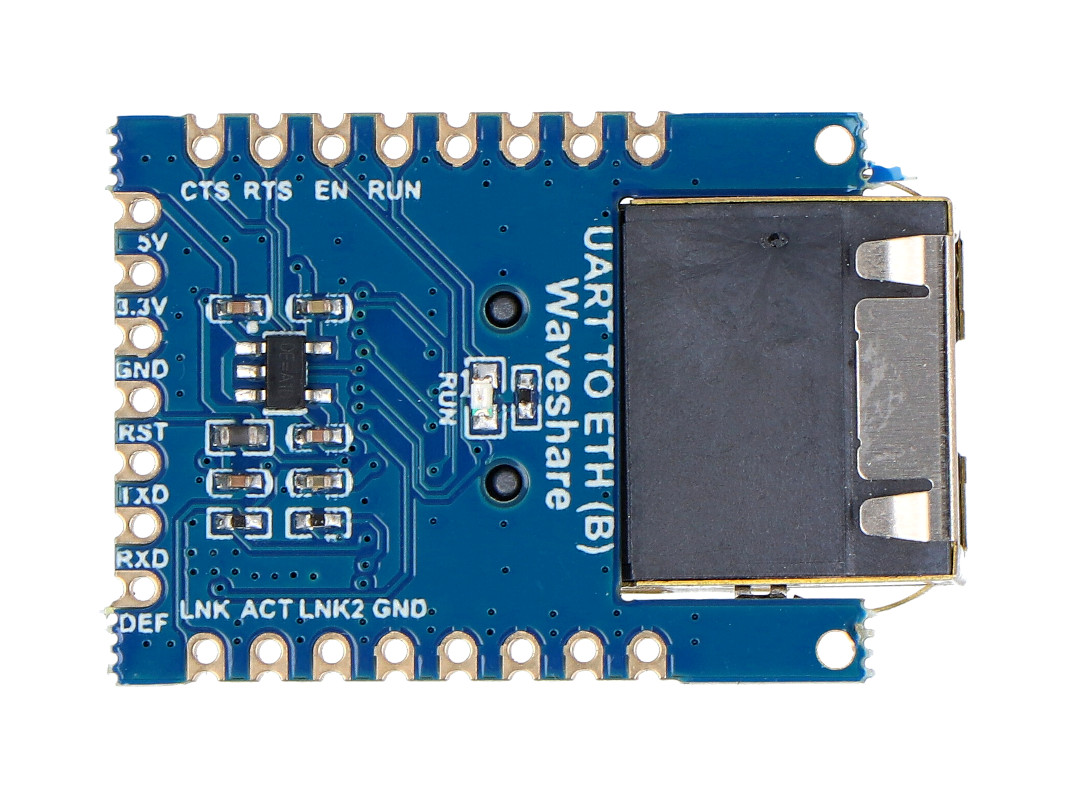

Opis wyprowadzeń modułu
- 5 V oraz 3,3 V - napięcia zasilania modułu
- GND - masa układu
- RST - pin resetu
- TXD - pin nadawczy danych UART
- RXD - pin odbiorczy danych UART
- RUN - status pracy urządzenia
- DEF - przywrócenie domyślnej konfiguracji
- CTS - załączenie transmisji szeregowej
- LINK2 - sygnalizacja wpięcia przewodu RJ45
- LINK - status połączenia TCP
- ACT - status przesyłu danych
Elementy wchodzące w skład zestawu.
Specyfikacja techniczna konwertera
- Typ konwertera: UART na Ethernet
- Standatd komunikacji UART: TTL
- Złącze Ethernet: RJ45
- Prędkość transmisji UART: od 300 bit/s do 115200 bit/s
- Ilość bitów danych: od 5 do 9
- Typy pracy: serwer TCP, klient TCP, grupa UDP, UDP
- Wspierane protokoły: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- Temperatura pracy: od -40°C do 85°C
- Montaż: SMD lub THT, raster 2,54 mm
- Wymiary: 34 x 23 x 11,5 mm
Zawartość zestawu
- 1 x Konwerter UART TTL na Ethernet - montaż SMD oraz THT - Waveshare 24276
- 2 x Złącze męskie typu goldpin, 10-pinowe, raster 2,54 mm
