Indeks: MOD-01471 EAN: 5904422330101
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Moduł pozwalający na połączenie mikrokontrolerów oraz zestawów uruchomieniowych, w tym Arduino, z siecią Ethernet poprzez interfejs SPI.

29,90 zł
24,31 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot

Opis produktu: Moduł sieciowy Ethernet ENC28J60

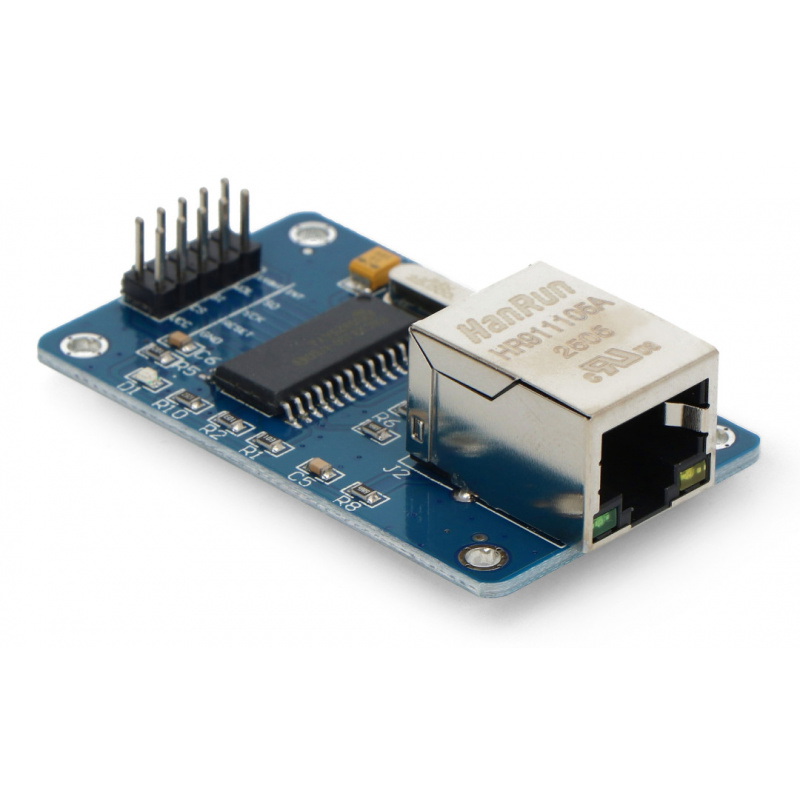

Moduł umożliwiający połączenie mikrokontrolerów, zestawów uruchomieniowych (w tym Arduino) z siecią Ethernet. Interfejsem komunikacyjnym jest popularna, cyfrowa magistrala SPI. Na płytce znajduje się gniazdo Ethernet RJ-45 na przewód sieciowy oraz wyprowadzenia goldpin do połączenia z płytką główną. Napięcie zasilania układu to 3,3 V, a wymiary całości: 56 x 34 x 16 mm.

Moduł ENC28J60 podłączony z Arduino

Dostępna jest biblioteka dla modułu Arduino wraz z instrukcją podłączenia.


Specyfikacja modułu Ethernet

  • Napięcie zasilania: 3.3 V
  • Maksymalna prędkość transmisji: 25 MHz
  • Interfejs komunikacyjny: SPI
  • Adres MAC należy nadać w programie
  • Typ modułu: 10Base-T
  • Temperatura pracy: od -40 °C do 85 °C
  • Wymiary: 56 x 34 x 16 mm



Szczegóły w dokumentacji ukladu ENC28J60.

Wyprowadzenia

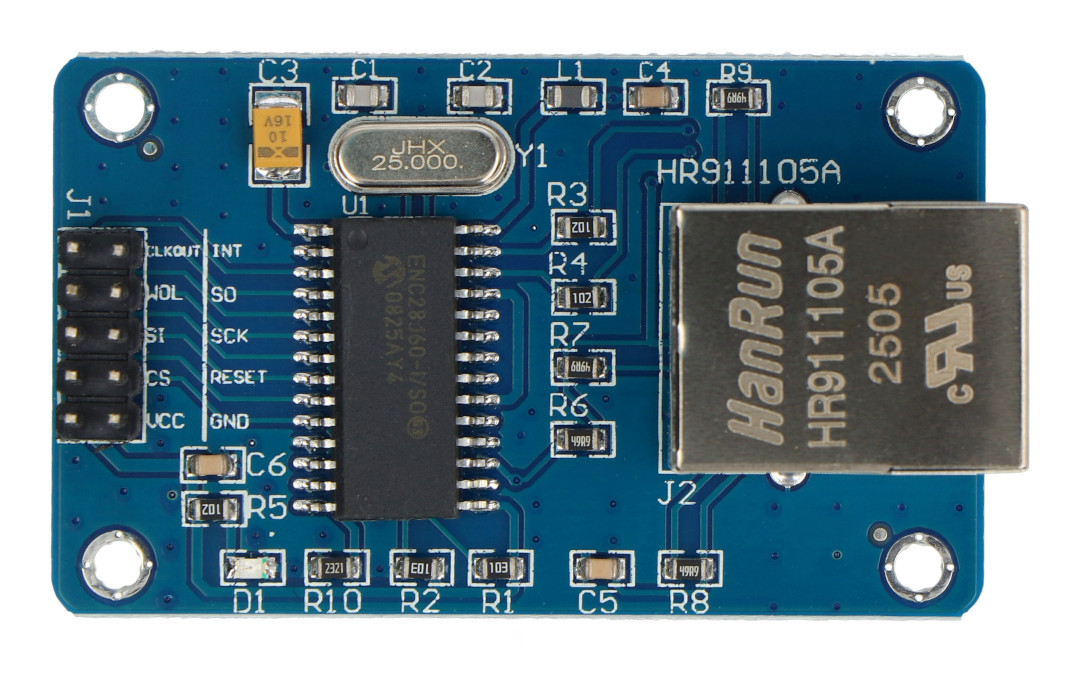

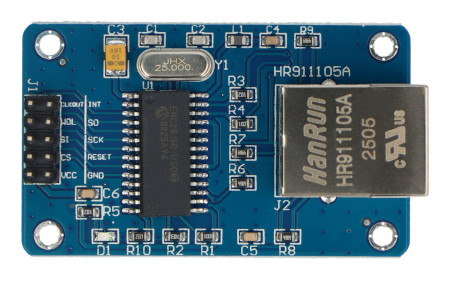

Moduł posiada wyprowadzenia goldpin, umożliwiające połączenie z dowolnym zestawem uruchomieniowym, bądź dedykowaną płytką drukowaną za pomocą dostępnych przewodów. Rozkład wyprowadzeń przedstawiony został na rysunku poniżej.Moduł Ethernet ENC28J60 - opis wyprowadzeń

Tabela przedstawia opis wyprowadzeń modułu Ethernet ENC28J60

Nazwa

Opis

VCC

Napięcie zasilania 3,3V.

GND

Potencjał masy układu.

RESET

Reset układu, aktywowany stanem niski. Domyślnie w stanie wysokim - podciągnięty wewnętrznie do VCC (pull-up). Pin toleruje napięcie 5V.

CS

Chip select - wybór urządzenia magistrali SPI. aktywowany stanem niskim. Domyślnie w stanie wysokim - podciągnięty wewnętrznie do VCC (pull-up). Pin toleruje napięcie 5V.

SCK

Wejście zegarowe magistrali SPI. Pin toleruje napięcie 5V.

SI

Linia danych wejściowych magistrali SPI. Pin toleruje napięcie 5V.

SO

Linia danych wyjściowych magistrali SPI. Pin toleruje napięcie 5V.

CLKOUT

Programowalna linia zegarowa wyjściowa.

WOL

Należy zostawić niepodłączony.

INT

Wyjście przerwania wewnętrznego.
