Cytron Maker Uno Plus - zgodny z Arduino

Indeks: CTN-13455 EAN: 5904422366032

Moduł firmy Cytron zgodny z Arduino Uno R3. Posiada 14 cyfrowych wejść/wyjść, 6 kanałów PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne. Dodatkowo posiada diody LED do każdego wyprowadzenia, programowalny przycisk oraz wbudowany buzzer. Moduł Maker Uno Plus jest wyposażony w konwerter FT231X.

Cytron Maker Uno Plus - zgodny z Arduino
99,00 zł
80,49 zł netto
Zapłać później
Czas oczekiwania: 2-4 tyg.
Chwilowo niedostępny
Producent: Cytron
Kompatybilny z: Arduino

Opis produktu: Cytron Maker Uno Plus - zgodny z Arduino

Cytron Maker UNO Plus jest zgodny z popularnym modułem Arduino Uno R3. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy Cytron. Moduł Maker Uno Plus jest wyposażony w konwerter FT231X.

Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 6 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz. Moduł posiada także: złącze microUSB, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

W celu uruchomienia Maker Uno, należy połączyć układ z komputerem za pomocą przewodu USB, zainstalować sterownik oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno. Szczegółowa instrukcja znajduje się na stronie producenta.

Maker UNO Plus
Cytron Maker Uno Plus - zgodny z Arduino.

Maker UNO Plus posiada kilka różnic w porównaniu do Arduino UNO:

  • 12 diod LED przypisanych do wyprowadzeń od 2 do 13
  • 1 programowalny przycisk
  • Wbudowany buzzer
  • Brak złącza DC
  • Złącze microUSB: zamiast USB B
  • Konwerter UART: FTDI FT231X

Zasilanie Cytron Maker Uno Plus

Moduł można zasilać poprzez przewód microUSB. Urządzenie nie posiada wbudowanego złącza DC.

Programowanie Cytron Maker Uno Plus

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.

Maker UNO Plus

Cytron Maker Uno Plus - zgodny z Arduino.

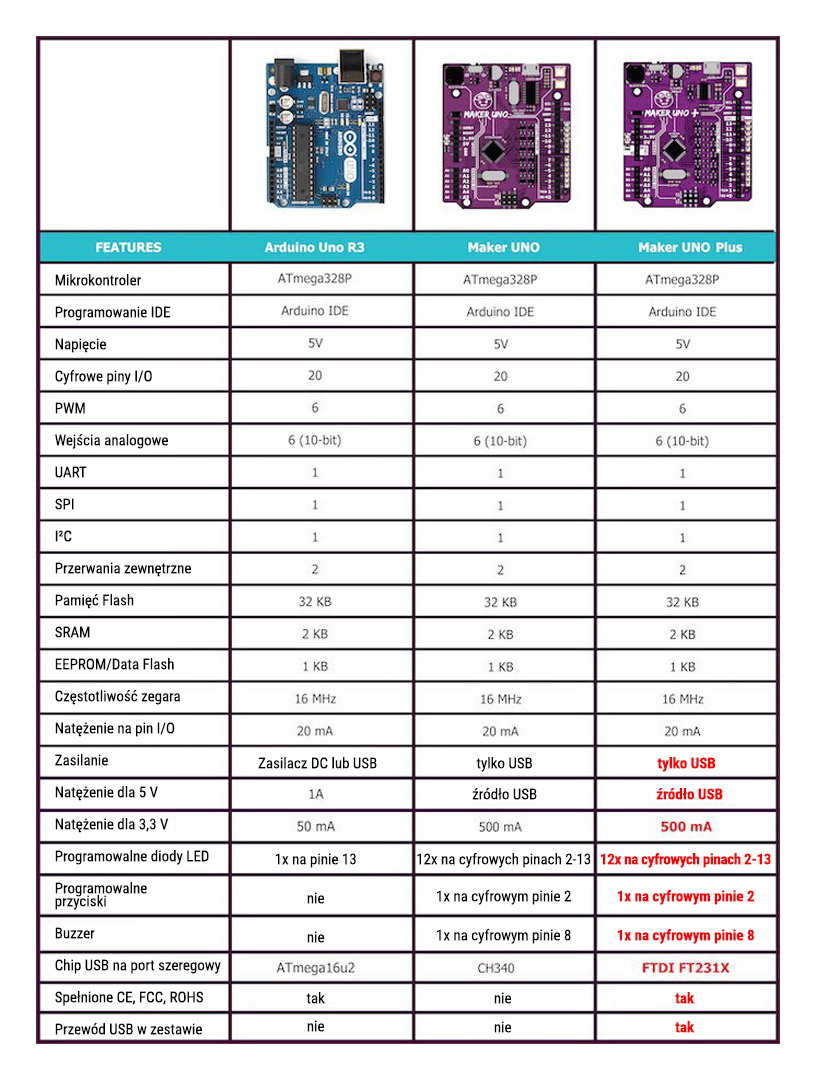

Porównanie płytek.

Specyfikacja Cytron Maker Uno Plus

  • Napięcie zasilania: 5 V
  • Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2
  • Kompatybilny z Arduino Uno Rev3
  • Mikrokontroler: ATmega328
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo microUSB (przewód microUSB do nabycia osobno)
  • Przylutowane złącze ISP
  • Konwerter UART: FTDI FT231X
  • Złącze zasilające: DC 5,5 x 2,1 mm
  • Wymiary płytki: 75 x 54 x 15 mm

Cytron Maker Uno Plus - zgodny z Arduino

Cytron Maker Uno Plus to nowoczesna płytka rozwojowa, która jest w pełni zgodna z Arduino UNO Rev 3. Model ten doskonale sprawdzi się w rozmaitych projektach elektronicznych, między innymi sterownikach urządzeń i systemów, robotach czy pojazdach RC. Płytka jest przystosowana zarówno do współpracy z układami cyfrowymi, jak i analogowymi.

Cytron Maker Uno Plus może być wykorzystywany samodzielnie lub z nakładkami shield przeznaczonymi do płytek Arduino. W ten sposób możesz poszerzyć jego działanie o dodatkowe wyprowadzenia i moduły, na przykład czujniki środowiskowe, ekrany czy żyroskopy.

Praktyczna płytka kompatybilna z Arduino

Model Maker Uno Plus od Cytron może być programowany poprzez środowisko Arduino IDE za pośrednictwem wbudowanego portu micro USB, który stanowi również źródło zasilania dla płytki. Ponadto jest ona wyposażona we wbudowany buzzer oraz inne praktyczne opcje, takie jak programowalny przycisk na cyfrowym pinie 2.

Nasz asortyment obejmuje również oryginalne moduły Arduino UNO Rev 3, a także inne generacje tych płytek, w tym Arduino Leonardo, Micro czy Pro Mini. Ponadto w naszej ofercie znajdziesz szereg rozszerzeń shield, które są kompatybilne zarówno z oryginalnymi Arduino, jak i Cytron Maker Uno Plus.

Szerokość opakowania 13 cm
Wysokość opakowania 3.2 cm
Głębokość opakowania 10.2 cm
Masa opakowania 0.101 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
