Opis produktu: Arduino Nano R4 - ABX00142
Arduino Nano R4 to kompaktowa płytka z rodziny Arduino, bazująca na tym samym mikrokontrolerze Renesas RA4M1 co Arduino Uno R4 Minima, łącząca niewielki format z wysoką wydajnością. Moduł wyposażony jest w 256 kB pamięci Flash oraz 32 kB RAM, oferuje 14 pinów cyfrowych, 6 kanałów PWM i 8 pinów analogowych. Płytka posiada pola lutownicze, co czyni ją idealną do montażu powierzchniowego (SMD) na niestandardowych płytkach PCB. Utrzymuje zgodność z ekosystemem Arduino, oferując znajome narzędzia i biblioteki, a dzięki obecności dwóch interfejsów I2C - 3,3 V (Qwiic) i 5 V umożliwia łatwą rozbudowę funkcjonalności. Ta wersja płytki nie została wyposażona w fabrycznie wlutowane złącza.

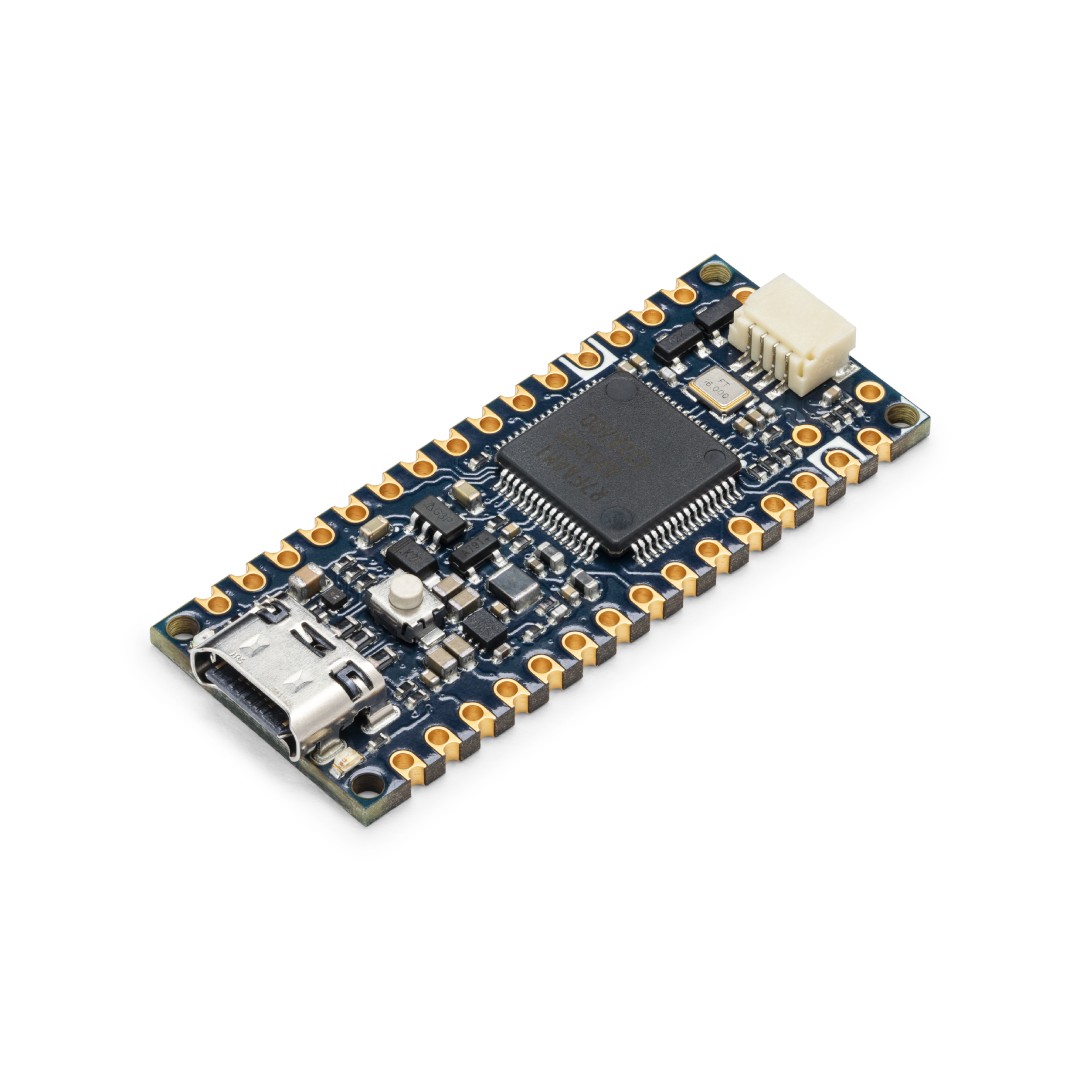

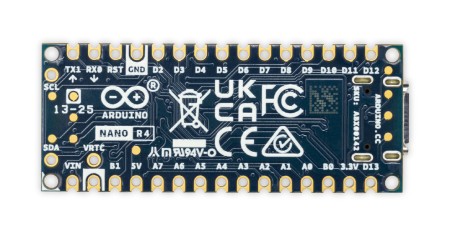

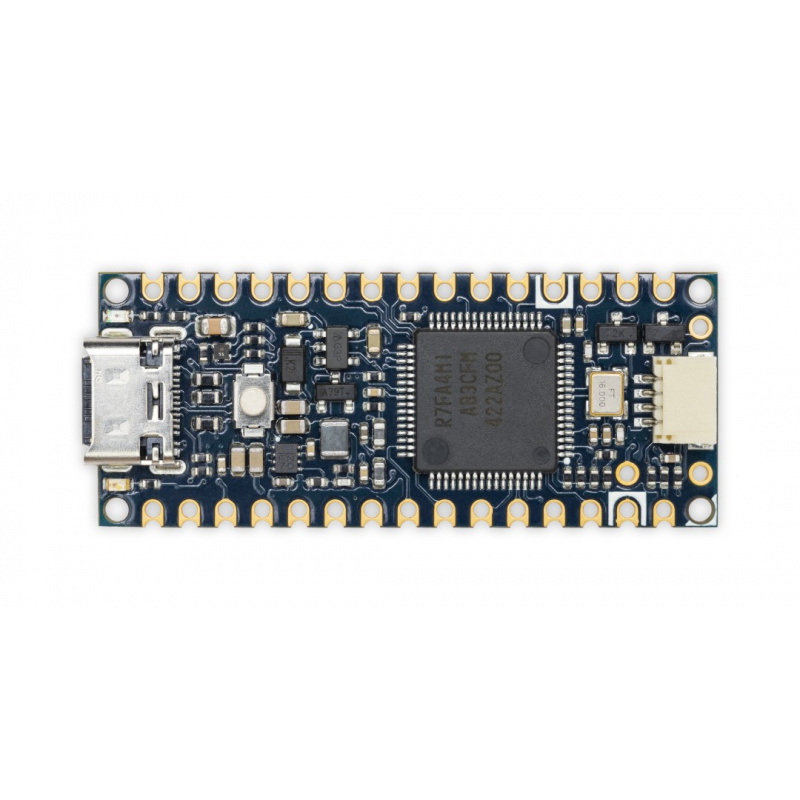

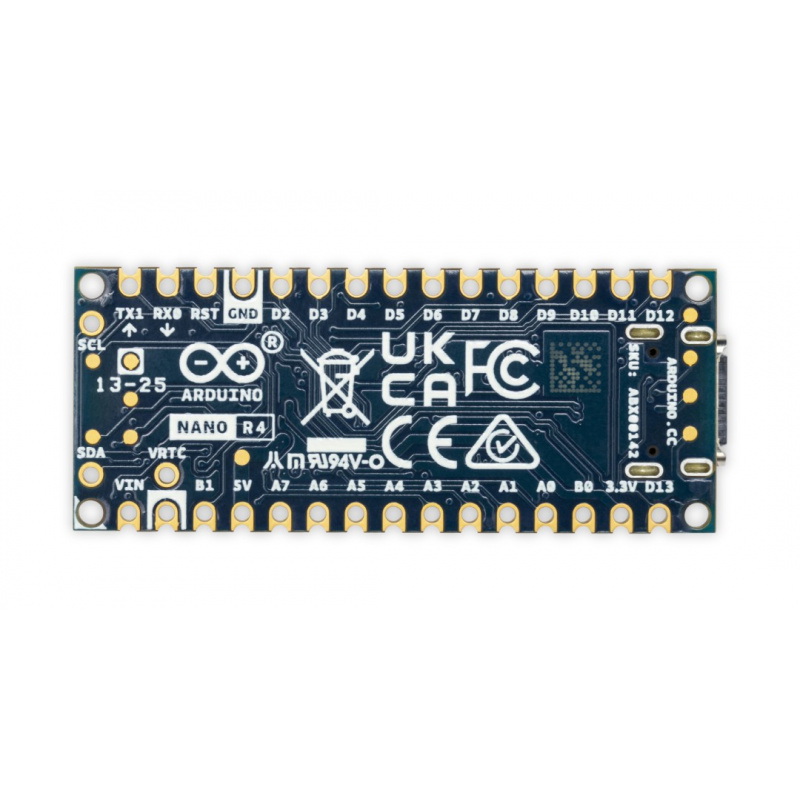

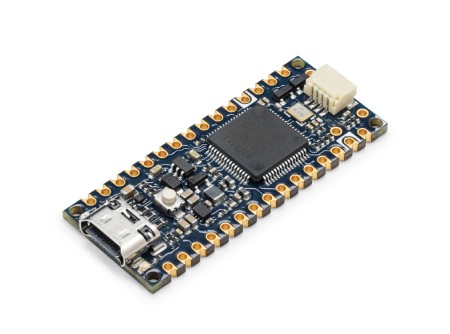

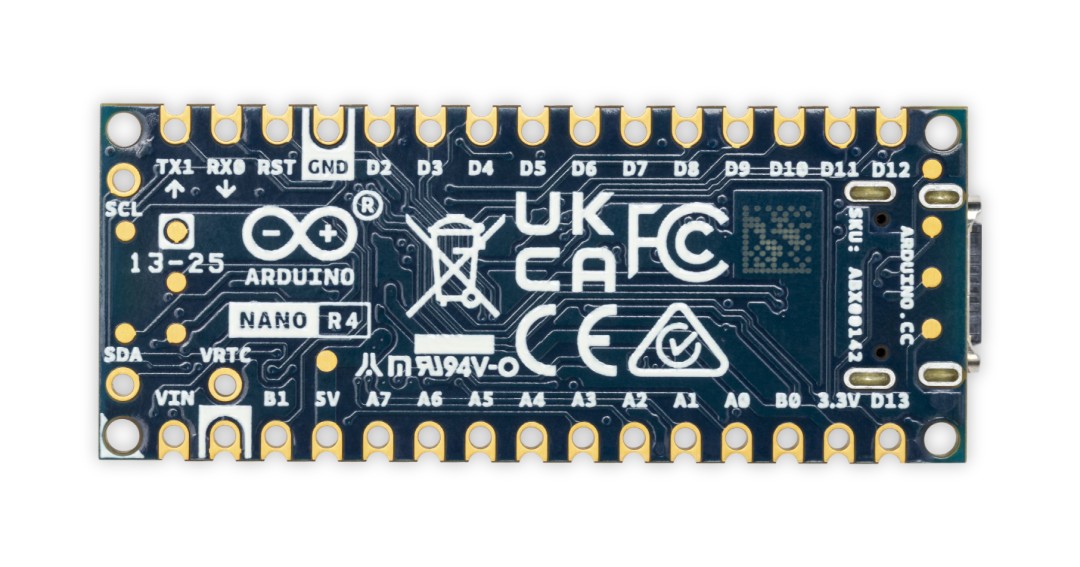

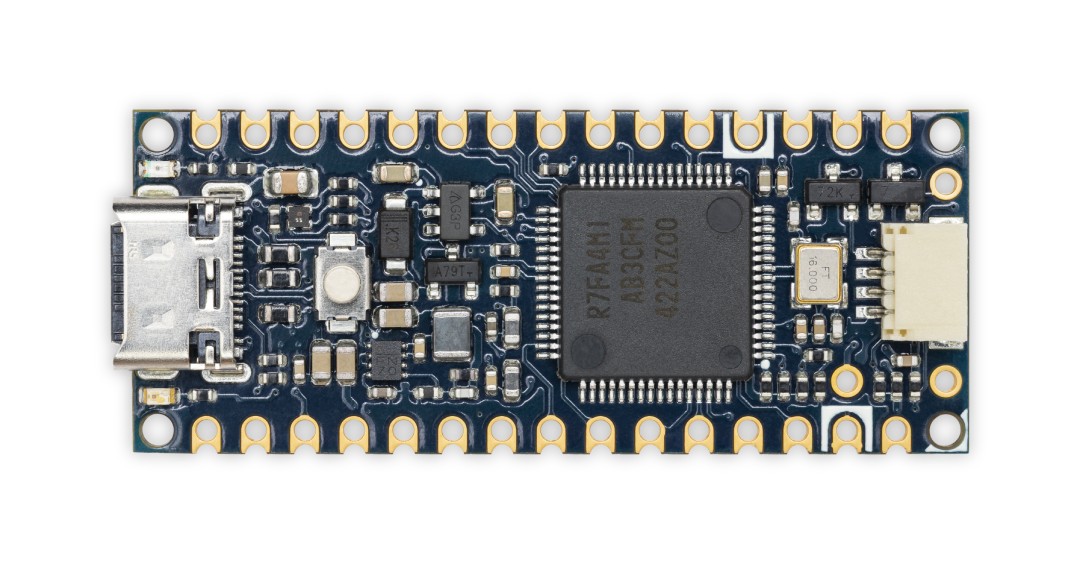

Arduino Nano R4 - ABX00142.
Wbudowane złącze Qwiic ułatwia integrację z szeroką gamą czujników i urządzeń peryferyjnych.
Główne cechy Arduino Nano R4
- Wydajny mikrokontroler RA4M1: 256 kB Flash, 32 kB RAM, zgodny z UNO R4
- Kompaktowy format 4,3 x 1,7 cm: idealny do aplikacji o ograniczonej przestrzeni
- Pola lutownicze: umożliwiają montaż powierzchniowy na niestandardowych PCB
- Jednostronna konstrukcja: ułatwia zautomatyzowany montaż SMD
- Złącze Qwiic: pozwala na szybkie podłączanie czujników i akcesoriów
- Programowalna dioda RGB: wizualna sygnalizacja stanu pracy
Wszechstronne interfejsy i łączność w kompaktowej formie
Nano R4 oferuje bogaty zestaw interfejsów, w tym 14 cyfrowych wyprowadzeń, 8 analogowych wejść, 6 kanałów PWM, 1x UART, 1x SPI oraz 2x I2C (5 V i 3,3 V - Qwiic). Na płytce znajduje się również złącze USB typu C, liniowy regulator napięcia (VBAT), a także standardowe LED i RGB LED. Rozmieszczenie i typy pinów są zgodne z rodziną Nano, co zapewnia kompatybilność z istniejącymi akcesoriami. Zasilanie możliwe jest poprzez port USB typu C lub zewnętrzne źródło napięcia w zakresie od 6 V do 21 V, podłączone do pinu VIN.
Zastosowania w praktyce
- Systemy wbudowane w automatyce przemysłowej
- Zminiaturyzowane projekty robotyczne i automatyzacja
- Prototypy przechodzące do produkcji seryjnej
- Platformy niestandardowe i produkty komercyjne
Arduino Nano R4 jest idealna do integracji w kompaktowych i ograniczonych przestrzennie aplikacjach.
Płytka nie posiada złączy. W naszej ofercie dostępna jest również wersja płytki wyposażona w fabrycznie wlutowane złącza.
Specyfikacja techniczna Arduino Nano R4
- Mikrokontroler: Renesas R7FA4M1AB3CFM (RA4M1)
- Taktowanie zegara: 48 MHz
- Pamięć: 256 kB Flash, 32 kB RAM
- Zgodność pinów: z rodziną Arduino Nano
- Interfejsy: 1x UART, 1x SPI, 1x CAN, 2x I2C (5 V i 3,3 V)
- Wejścia / wyjścia: 14 cyfrowych, 8 analogowych, 6 PWM, 1 DAC
- Diody: LED użytkownika, RGB LED
- Złącza: USB typu C, Qwiic
- Napięcie pracy: 5 V
- Zakres napięcia zasilania: od 6 V do 21 V
- Wymiary: 43 x 17 mm
Zawartość zestawu
- 1x Płytka Arduino Nano R4 bez złączy
