Opis produktu: Arduino Nano R4 ze złączami - ABX00143
Arduino Nano R4 to kompaktowa płytka należąca do rodziny Arduino, oparta na tym samym mikrokontrolerze Renesas RA4M1 co Arduino Uno R4 Minima. Łączy niewielkie rozmiary z wysoką mocą obliczeniową. Moduł dysponuje 256 kB pamięci Flash oraz 32 kB RAM, a także 14 pinami cyfrowymi, 6 kanałami PWM i 8 pinami analogowymi. Dzięki polom lutowniczym płytka doskonale nadaje się do montażu SMD na niestandardowych płytkach PCB. Zachowuje pełną kompatybilność z ekosystemem Arduino, a obecność dwóch magistral I2C - 3,3 V (Qwiic) i 5 V - umożliwia wygodną rozbudowę funkcji. W tej wersji moduł został fabrycznie wyposażony w przylutowane złącza, co ułatwia natychmiastowe wykorzystanie w prototypach.

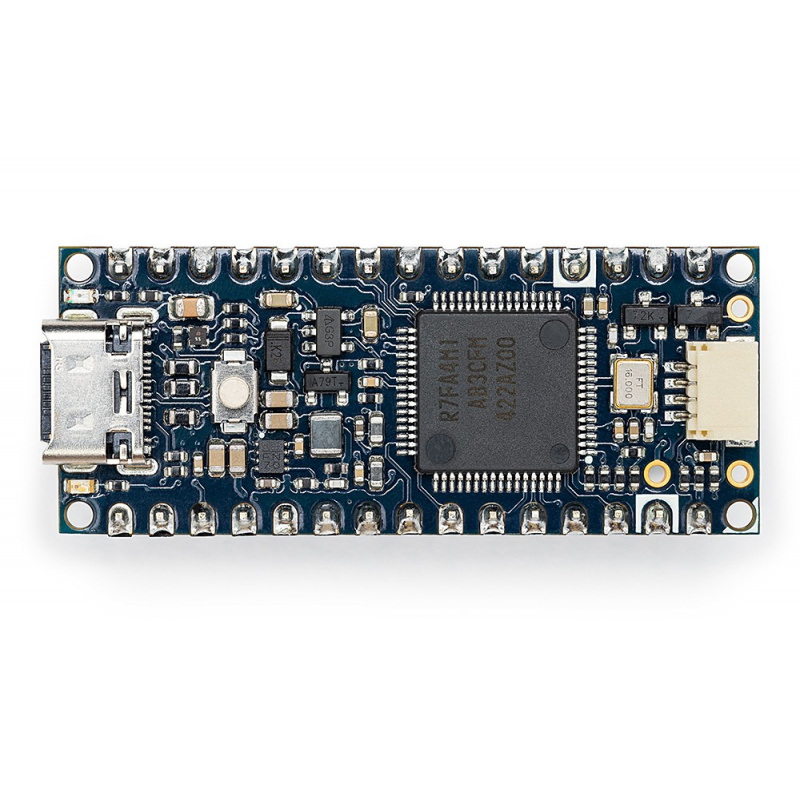

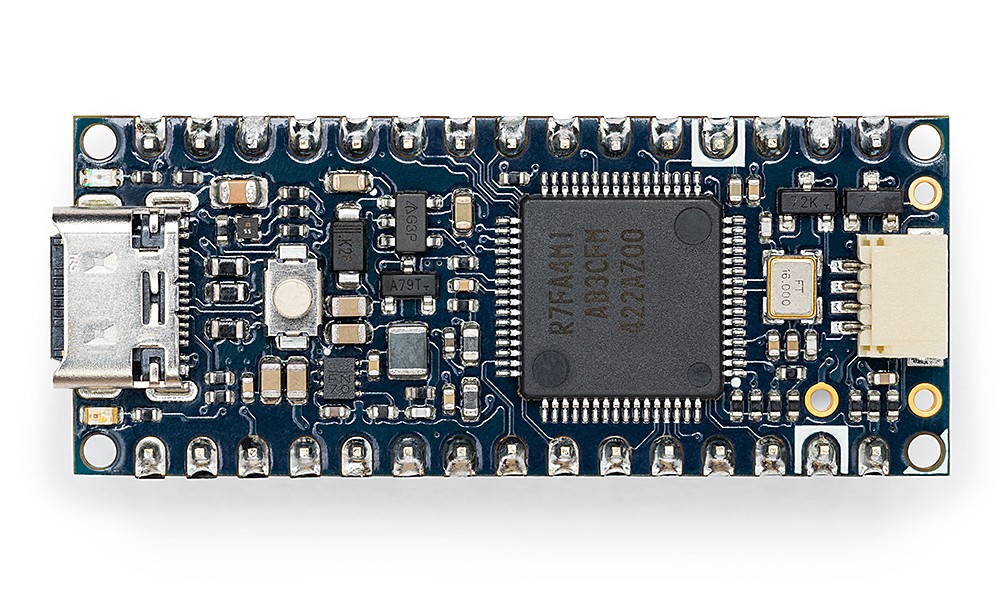

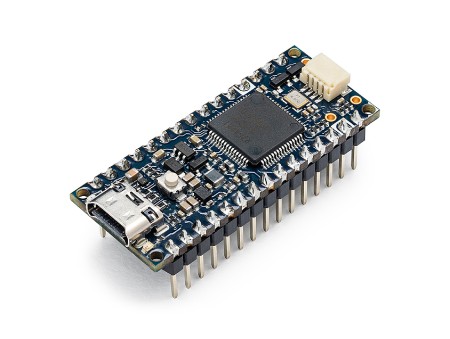

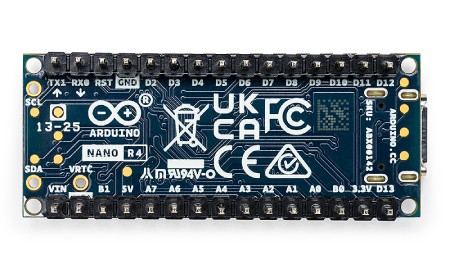

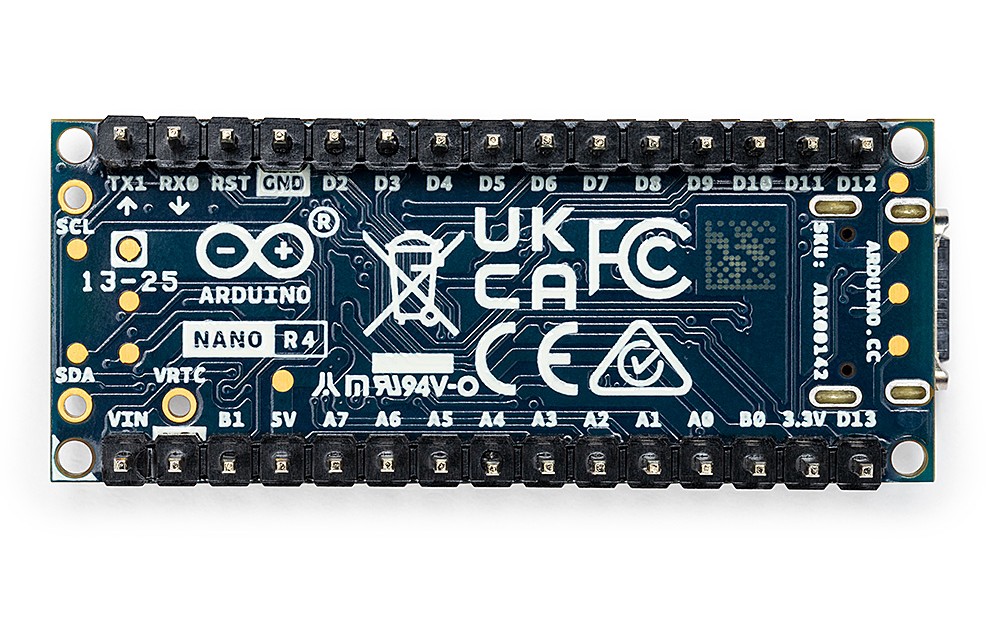

Arduino Nano R4 ze złączami - ABX00143.
Wbudowane złącze Qwiic ułatwia integrację z szeroką gamą czujników i urządzeń peryferyjnych.
Główne cechy Arduino Nano R4
- Wydajny mikrokontroler RA4M1: 256 kB Flash, 32 kB RAM, zgodny z UNO R4
- Kompaktowy format 43 x 17 mm: idealny do aplikacji o ograniczonej przestrzeni
- Przylutowane złącza: umożliwiają szybkie uruchamianie na płytkach stykowych
- Zgodność z rodziną Nano: ten sam rozstaw i funkcjonalność pinów
- Jednostronna konstrukcja: ułatwia zautomatyzowany montaż SMD
- Złącze Qwiic: do szybkiego podłączania czujników i akcesoriów
- Programowalna dioda RGB: wizualna sygnalizacja stanu pracy
Wszechstronne interfejsy i łączność w kompaktowej formie
Nano R4 oferuje bogaty zestaw interfejsów, w tym 14 cyfrowych wyprowadzeń, 8 analogowych wejść, 6 kanałów PWM, 1x UART, 1x SPI oraz 2x I2C (5 V i 3,3 V - Qwiic). Na płytce znajduje się również złącze USB typu C, liniowy regulator napięcia (VBAT), a także standardowe LED i RGB LED. Rozmieszczenie i typy pinów są zgodne z rodziną Nano, co zapewnia kompatybilność z istniejącymi akcesoriami. Zasilanie możliwe jest poprzez port USB typu C lub zewnętrzne źródło napięcia w zakresie od 6 V do 21 V, podłączone do pinu VIN.
Zastosowania w praktyce
- Edukacja i prototypowanie: szybki start bez konieczności lutowania, idealny do kursów i projektów kreatywnych
- Systemy wbudowane i automatyka: kompaktowy rozmiar i niezawodność
- Domowa automatyka: łatwe podłączenie czujników i aktuatorów
- Robotyka i automatyzacja: dla zminiaturyzowanych systemów i urządzeń interaktywnych
- Własne platformy sprzętowe: integracja z PCB z wykorzystaniem wyprowadzeń półprzelotowych
Arduino Nano R4 jest idealna do integracji w kompaktowych i ograniczonych przestrzennie aplikacjach.

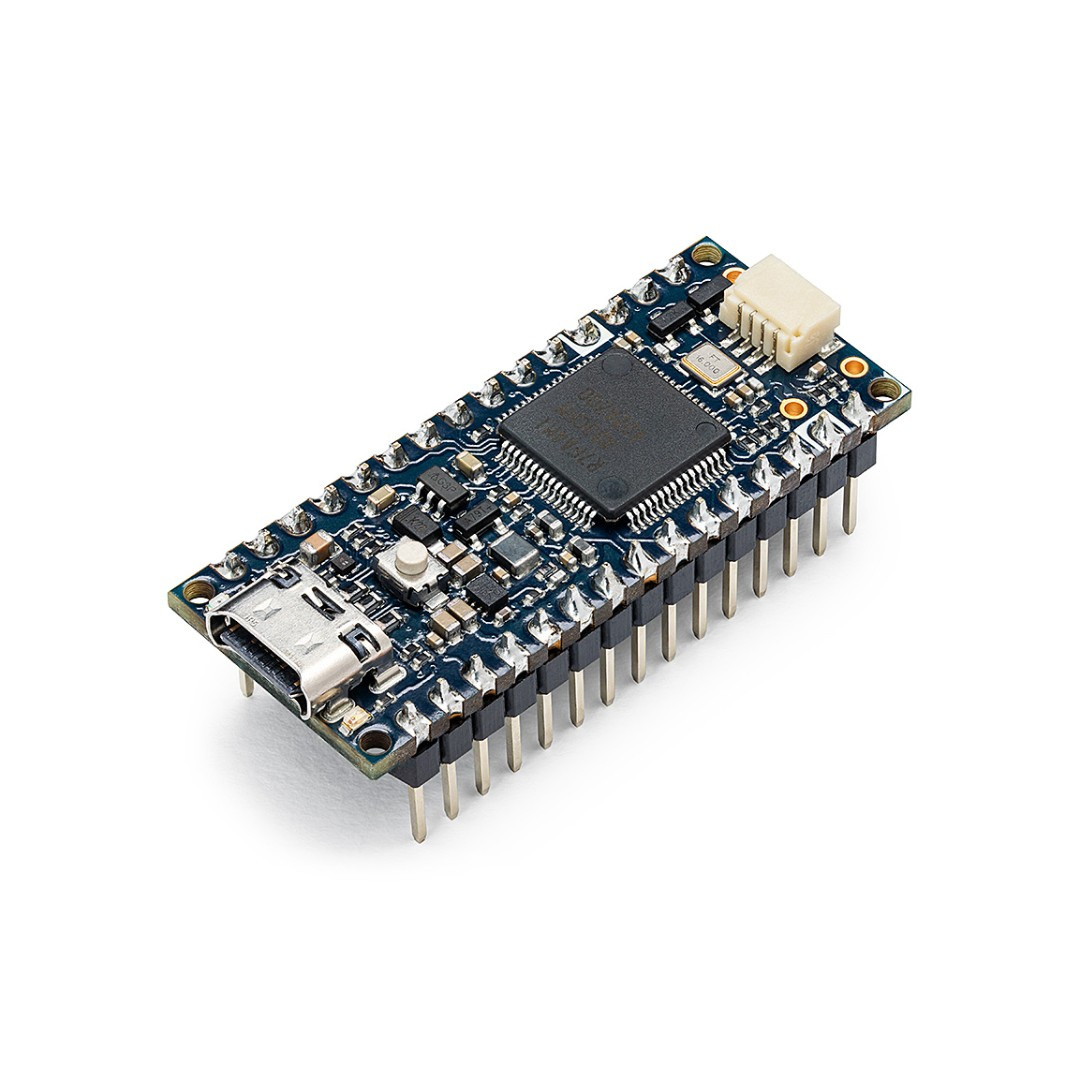

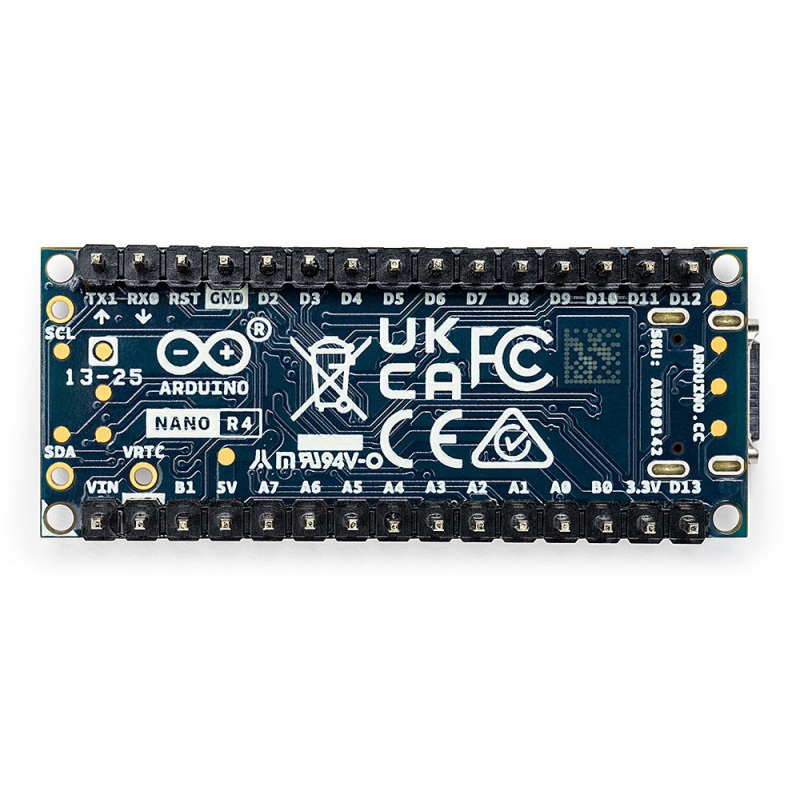

Płytka jest wyposażona w fabrycznie wlutowane złącza.
Specyfikacja techniczna Arduino Nano R4
- Mikrokontroler: Renesas R7FA4M1AB3CFM (RA4M1)
- Taktowanie zegara: 48 MHz
- Pamięć: 256 kB Flash, 32 kB RAM
- Zgodność pinów: z rodziną Arduino Nano
- Interfejsy: 1x UART, 1x SPI, 1x CAN, 2x I2C (5 V i 3,3 V)
- Wejścia / wyjścia: 14 cyfrowych, 8 analogowych, 6 PWM, 1 DAC
- Diody: LED użytkownika, RGB LED
- Złącza: USB typu C, Qwiic
- Napięcie pracy: 5 V
- Zakres napięcia zasilania: od 6 V do 21 V
- Wymiary: 43 x 17 mm

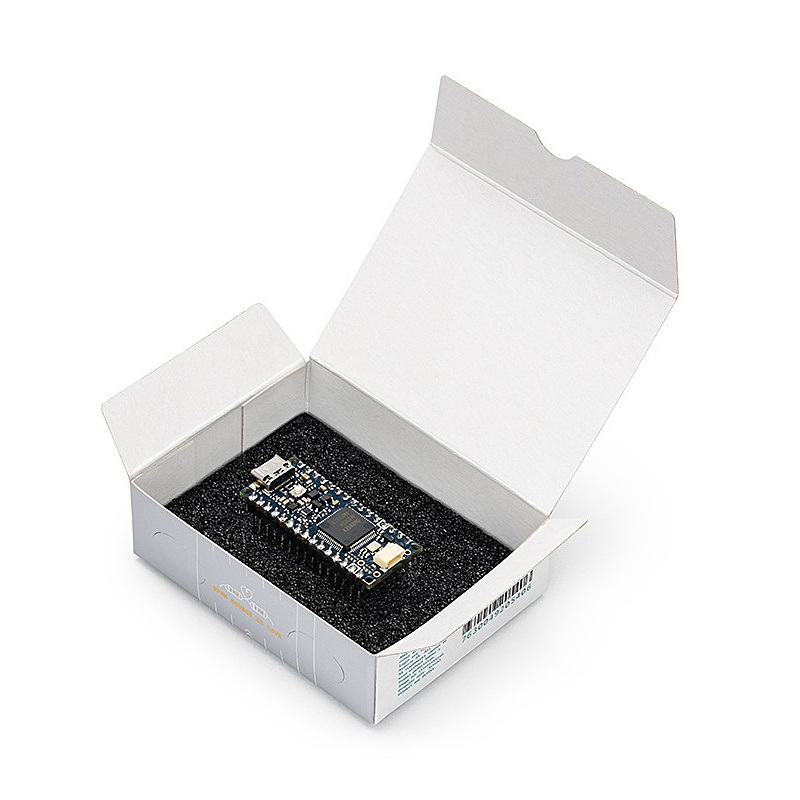

Zawartość zestawu
- 1x Płytka Arduino Nano R4 z przylutowanymi złączami
