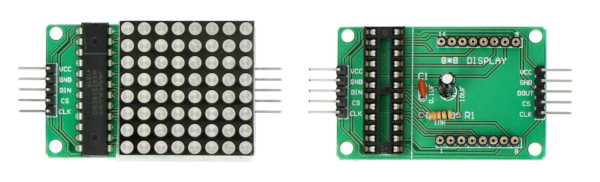

Opis produktu: Matryca LED 8x8 + sterownik MAX7219 - mała 32x32 mm
Zestaw zawiera wyświetlacz w postaci matrycy diod LED 8 x 8 wraz ze sterownikiem oraz niezbędnymi elementami pasywnymi. Układ sterujący MAX7219 komunikuje się poprzez magistralę SPI, co oznacza, że można go w prosty sposób obsługiwać za pomocą mikrokontrolerów w tym AVR oraz modułów Arduino. Opis wraz z biblioteką i przykładowym programem dla użytkowników platformy Arduino można znaleźć pod tym adresem. Wyprowadzeniami są popularne złącza goldpin (raster 2,54 mm), umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.
W celu uruchomienia modułu z Arduino przy pomocy biblioteki, należy połączyć: DIN - PIN 12, CLK - PIN 11, CS - PIN 10.
Montaż
Elementy należy umieści w odpowiednio opisanych na płytce otworach i przylutować. Zalecamy zwrócić szczególną uwagę podczas montażu kondensatora elektrolitycznego 10 uF, gdyż jest on polaryzowany. Oznacza to, że biegun ujemny (-) należy przylutować do otworu oznaczonego symbolem -. W prawidłowo przylutowanych złączach żeńskich oraz podstawce należy umieścić odpowiednio matrycę LED oraz sterownik MAX7219.
Parametry matrycy LED i sterownika
- Napięcie zasilania: 5 V
- Matryca LED 8 x 8
- Interfejs komunikacyjny: SPI
- Kolor diody: czerwony
- Wymiary modułu 50 x 32 mm
- Wymiary matrycy: 32 x 32 mm
W zestawie
- Płytka drukowana
- Matryca LED 8 x 8
- Sterownik MAX7219 z podstawką
- Kondensator elektrolityczny 10 uF / 25 V
- Kondensator ceramiczny 100 nF / 25 V
- Rezystor 10 kΩ
- Zestaw złącz goldpin
Zawartość zestawu.
|
Zestaw wymaga samodzielnego lutowania podstawowych elementów elektronicznych. |
Miniaturowa matryca LED RGB - twórz proste animacje i nie tylko!
Budowanie urządzeń elektronicznych w warunkach domowych z wykorzystaniem prawie tylko elementów dyskretnych, to z pewnością zadanie wymagające sporej ilości samozaparcia i umiejętności praktycznych. Szczególnie, gdy próbujemy zbudować matrycę świecącą z diod LED i rezystorów. Choć jest to ambitny projekt, jego wykonaniu towarzyszy spore ryzyko wystąpienia pomyłki w trakcie montażu, co może się zakończyć niezadziałaniem lub uszkodzeniem matrycy. Zamiast tego, lepiej wybrać gotowe rozwiązanie w postaci miniaturowej matrycy LED RGB ze sterownikiem, która jest prosta w obsłudze i umożliwia tworzenie wielokolorowych animacji.
Układ scalony MAX7219
Prezentowana matryca LED 8x8 wykorzystuje specjalizowany układ scalony MAX7219, który jest sterownikiem diod, wskaźników i wyświetlaczy opartych na diodach LED. Struktura sprzętowa układu obejmuje dekoder BCD, multiplekser, indywidualne sterowniki dla poszczególnych cyfr i segmentów, a także pamięć RAM. Sterownik MAX7219 jest przystosowany do współpracy z mikrokontrolerami, dzięki wbudowanej obsłudze magistrali szeregowej SPI.
