Opis produktu: Konwerter USB-UART FTDI CH340C 3,3 / 5 V USB typ C - SparkFun DEV-15096
Konwerter umożliwia komunikacje pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na układzie CH340C, zapewnia stabilną pracę oraz współpracę z najpopularniejszymi systemami operacyjnymi. Do podłączania układu do komputera potrzebny jest przewód USB typu C.
Moduł może być wykorzystany do wymiany danych między komputerem a systemem mikrokontrolerowym lub do programowania zestawów elektronicznych z wyprowadzonym interfejsem szeregowym np. Arduino lub STM32Discovery.
FTDI firmy SparkFun został zaprojektowany z myślą o programowaniu modułów Arduino. Posiada on funkcje auto-resetu, a rozstaw złącz dopasowany jest do modułów Arduino Pro: goldpin żeński 6 x 1.
Wyprowadzenia konwertera USB-UART FTDI CH340C

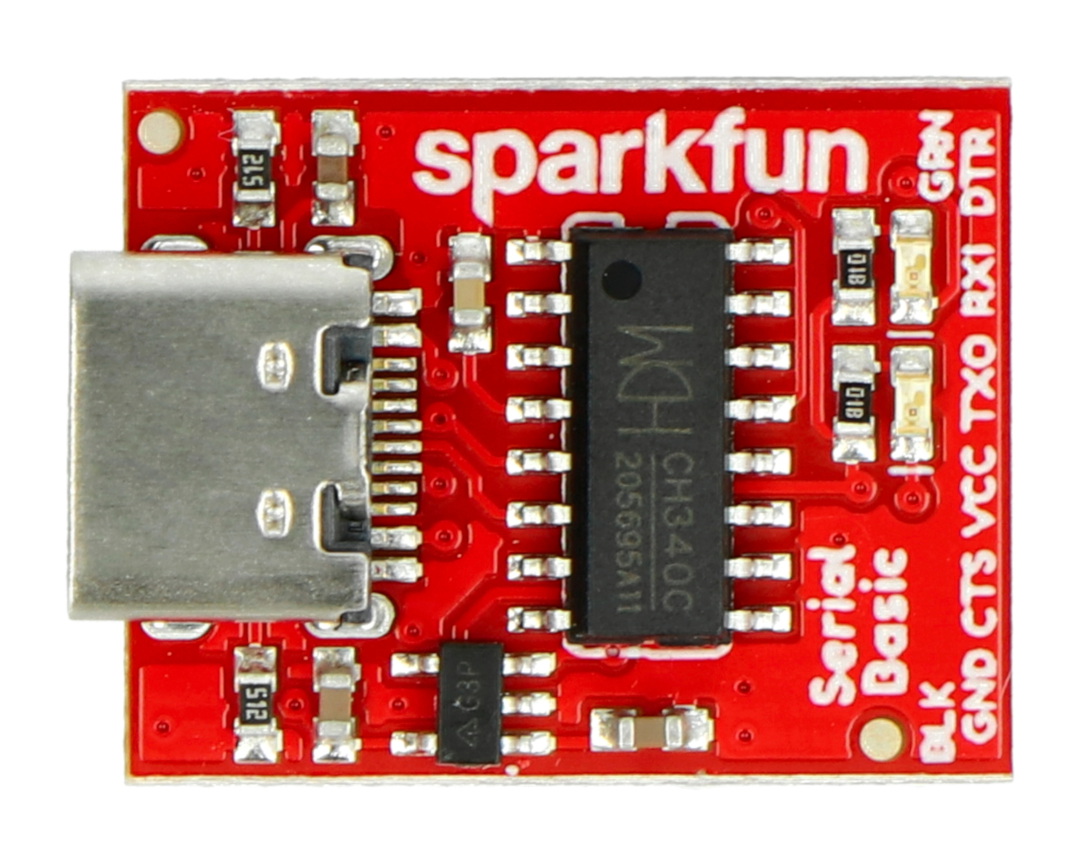

Moduł posiada wyprowadzenia w postaci kątowych złącz goldpin żeńskich z sygnałami Rx, Tx, DTR, CTS oraz linie zasilania: PWR (5 V) i GND. Na płytce znajdują się statusowe diody LED (TX i RX) pozwalające monitorować stan komunikacji. Konwerter łączy się z komputerem przy pomocy przewodu poprzez złącze USB typu C.
| Układ można skonfigurować tak, aby pracował również z napięciami 3,3 V. W tym celu należy dolutować zworkę na odwrocie płytki. |
