Opis produktu: Konwerter napięć od 3 V do 5,5V na 3,3 V 2A - TPS62827 - Adafruit 4920
Konwerter napięć wyposażony w układ TPS62827. Pozwala na uzyskanie z napięcia wejściowego w zakresie wartości od 3 V do 5,5 V wartość wyjściową 3,3 V z natężeniem prądu 2 A. Znajduje zastosowanie jako konwerter do zasilania obwodów, które wymagają dostarczenia napięcia o wartości 3,3 V pochodzącego np. z baterii. Układ zapewnia także natężenie prądu 2 A w pełnym zakresie od 3,3 V do 5,5 V, który obejmuje między innymi akumulatory Li-Pol, baterie alkaiczne oraz zasilanie USB. Moduł został wyprodukowany przez firmą Adafruit.
W naszym sklepie znajdziesz także inne moduły firmy Adafruit. Zapraszamy do zapoznania się z ofertą.

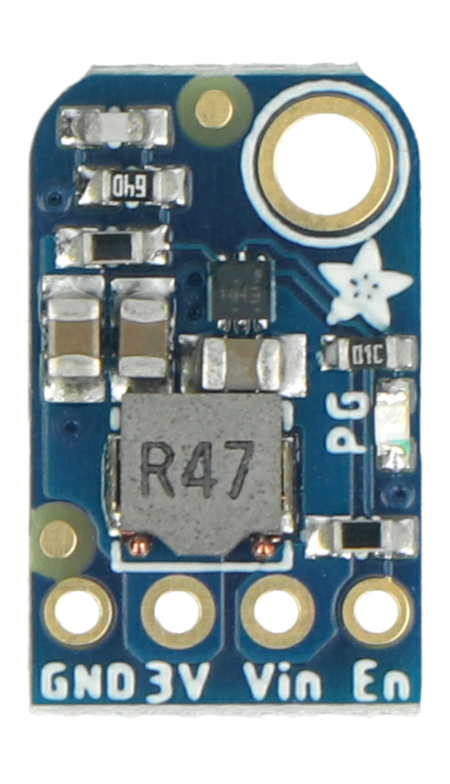

Konwerter napięć wyposażony w układ TPS62827.
Opis wyprowadzeń
Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować złącza goldpin. Zestaw zawiera odpowiednie złącza goldpin 1x4 - raster 2,54 mm. Konwerter należy połączyć z wybranym kontrolerem zgodnie z poniższym opisem wyprowadzeń:
- GND - masa układu
- 3V - pin napięcia wyjściowego 3,3 V / 2 A
- VIN - pin napięcia wejściowego w zakresie od 3 V do 5,5 V
- En - pin ENABLE
W naszym asortymencie znajdziesz także inne konwertery napięć. Zapraszamy do zapoznania się z ofertą naszego sklepu.
Specyfikacja techniczna modułu konwertera
- Typ: konwerter napięć
- Wbudowany układ: TPS62827
- Kompatybilny z układem: LM1117-3.3V TO-220
- Stała częstotliwość pracy: 2,2 MHz
- Do 97% wydajności
- Zakres napięć wejściowych: od 3 V do 5,5 V
- Wartość napięcia wyjściowego: 3,3 V / 2 A
- Prąd szczytowy: 3 A
- Wyprowadzenia: pola lutownicze (dedykowane złącze goldpin zawarte w zestawie)
- Wymiary konwertera: 16 x 10 mm
- Średnica otworu montażowego (wewnętrzna): 2,5 mm
Zawartość zestawu
- Konwerter napięć od 3 V do 5,5V na 3,3V 2A od Adafruit
- Złącze goldpin 1x4 - raster 2,54 mm

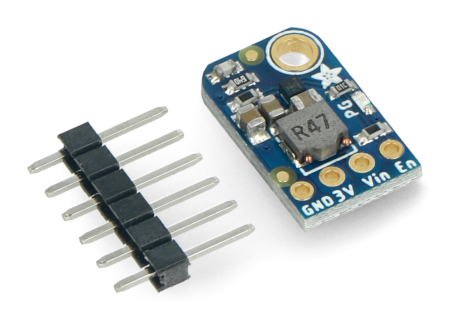

Moduł posiada cztery pola lutownicze, do których należy przylutować złącza goldpin, oraz jednen otwór montażowy o średnicy wewnętrznej 2,5 mm.
