Opis produktu: Adapter do joysticka - ze złączem D-SUB 15 pin - I2C - STEMMA QT / Qwiic - Adafruit 5753
Płytka od Adafruit w postaci adaptera, który umożliwia szybkie wprowadzenie joysticka do projektu. Posiada 15-pinowe złącze D-SUB, do którego można podpiąć dowolny klasyczny joystick PC. Została wyposażona także w układ ATtiny816 z komunikacją I2C. Wśród wyprowadzeń na płytce znajdziemy również dwa złącza STEMMA QT / Qwiic pozwalające na podłączenie modułu do dowolnego modułu deweloperskiego. Znajduje zastosowanie przy modernizacji zrealizowanych już projektów i to bez konieczności modyfikacji istniejącej instalacji. Zestaw zawiera także złącza goldpin o rastrze 2,54 mm, wymagające samodzielnego przylutowania.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z produktem. Sprawdź!

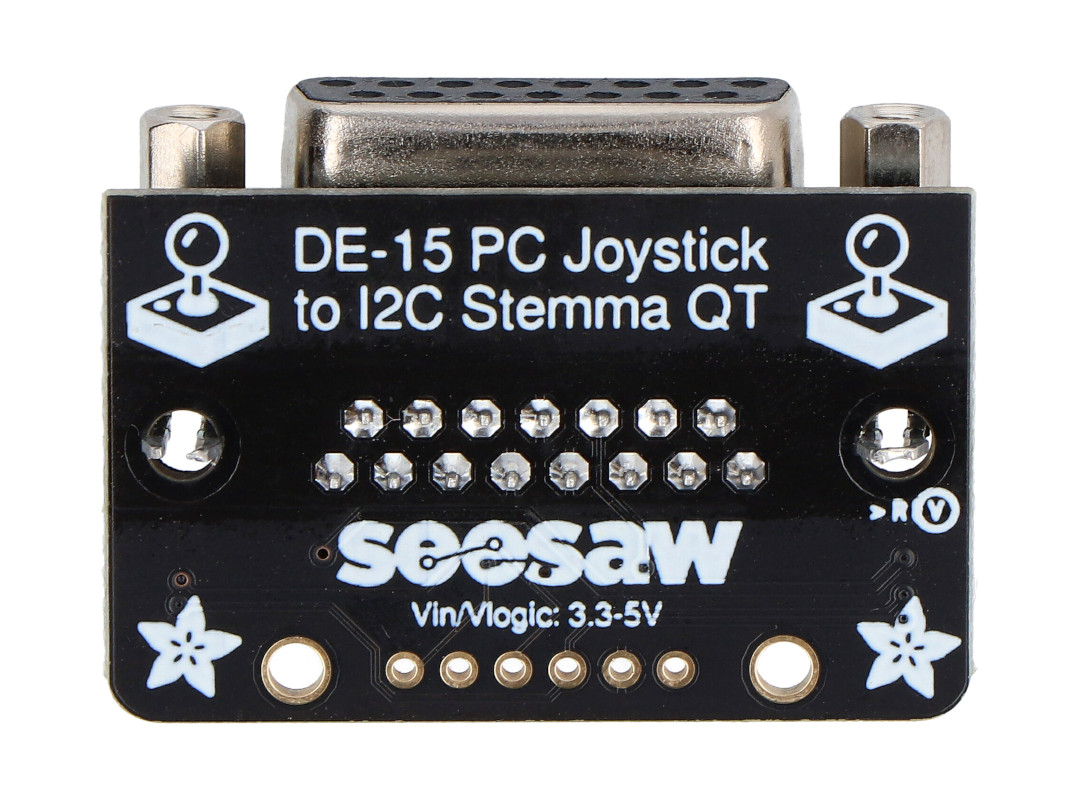

Adapter do joysticka - ze złączem D-SUB 15 pin - I2C - STEMMA QT / Qwiic - Adafruit 5753.
Moduł posiada także pola lutownicze, do który należy przylutować zawarte w zestawie złącza goldpin.

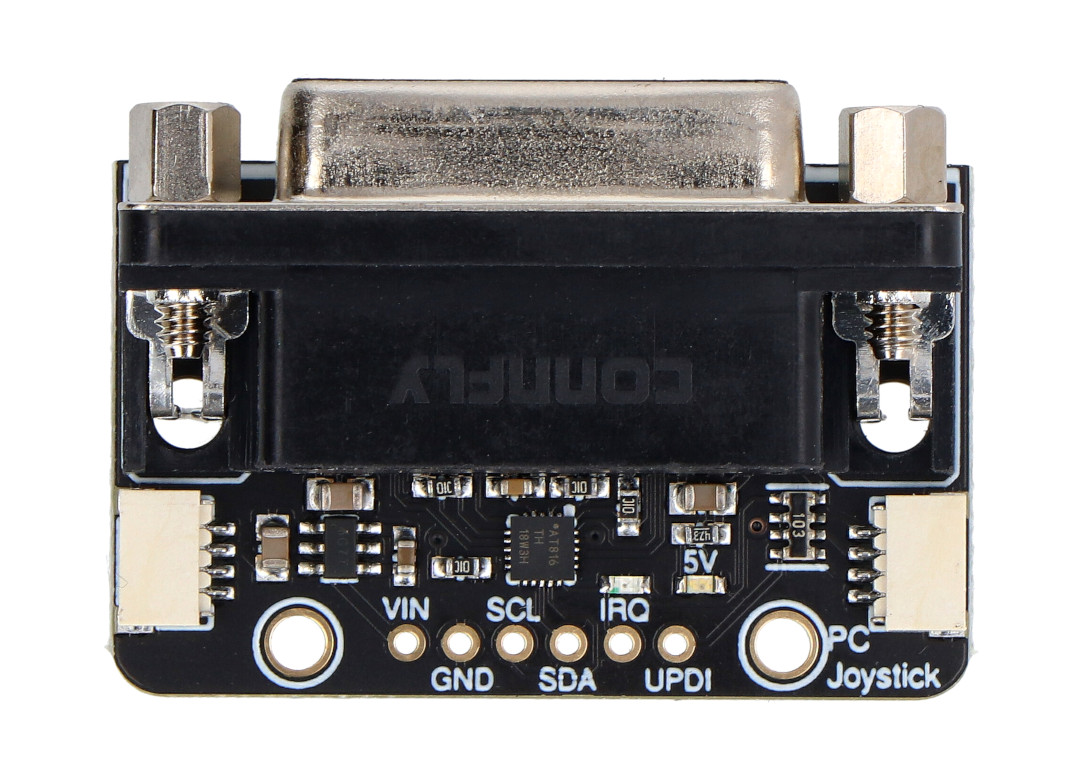

Opis wyprowadzeń
- VIN - pin zasilania napięciem w zakresie od 3 V do 5 V,
- GND - masa układu,
- SCL - linia zegara magistrali I2C,
- SDA - linia danych magistrali I2C,
- IRQ - pin wyjściowy przerwania; można go skonfigurować tak, aby podpięta dioda pulsowała po wykryciu sygnału wejściowego z podłączonego joysticka,
- UPDI - interfejs programowania i debugowania.
Wykorzystujesz moduł do projektu z Arduino? Potrzebna Ci będzie biblioteka Adafruit_Seesaw.
Specyfikacja techniczna płytki
- Typ modułu: adapter do joysticka
- Interfejs komunikacyjny: magistrala I2C
- Adres magistrali: 0x49
- Wyprowadzenia: pola lutownicze, 1x złącze D-SUB 15-pinowe, 2x złącza STEMMA QT / Qwiic
- Wymiary modułu: 40,7 x 29 x 17 mm
- Masa: 14,1 g
Zawartość zestawu
- Adapter do joysticka - ze złączem D-SUB 15 pin - I2C - STEMMA QT / Qwiic - 1 sztuka
- Listwa goldpin 1x6 - raster 2,54 mm - 1 sztuka

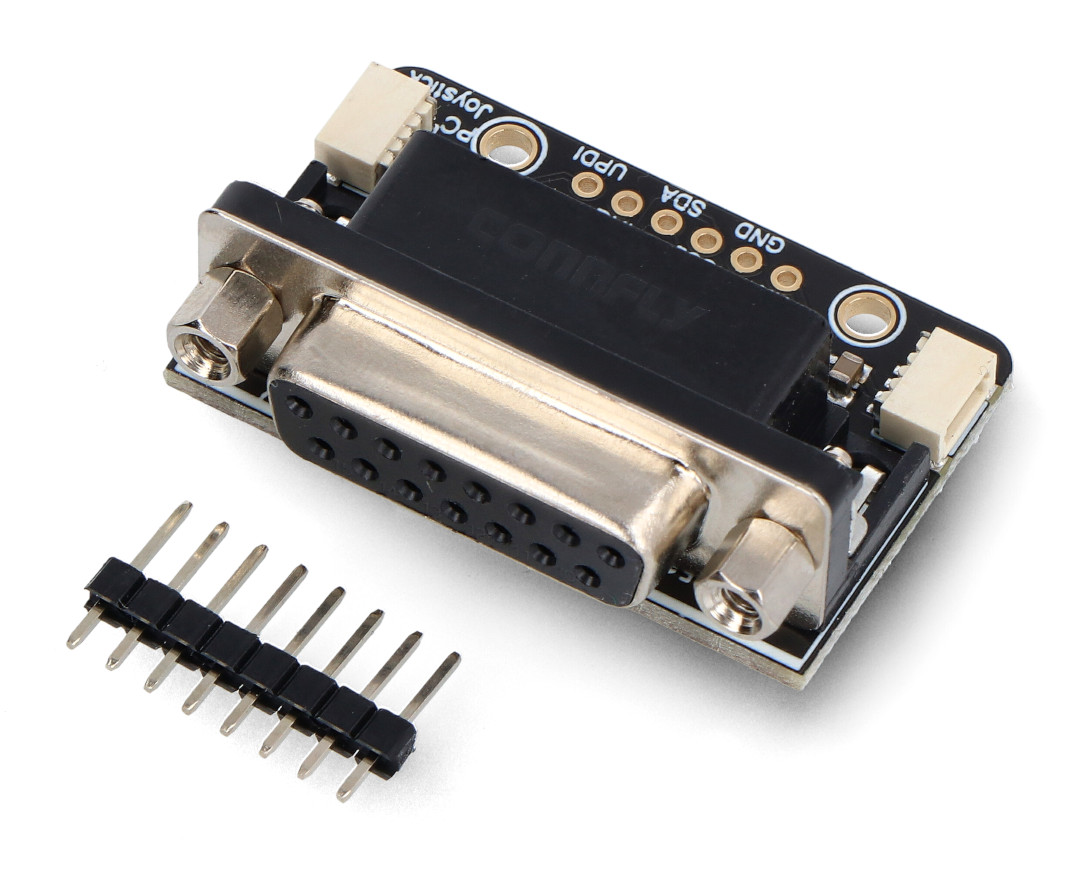

Elementy wchodzące w skład zestawu.
W naszej ofercie znajdziesz także wiele joysticków do Arduino. Zapraszamy do zapoznania się z dostępnym asortymentem.
