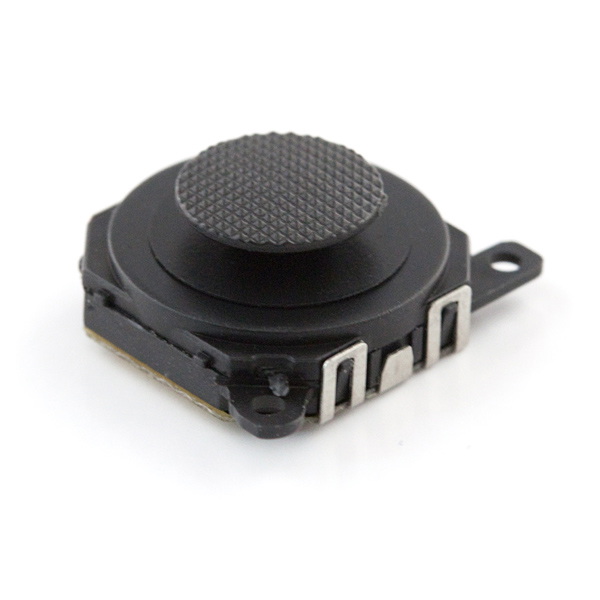

Opis produktu: Thumb Slide Joystick - SparkFun COM-09426
Analogowy, rezystancyjny joystick. Ten joystick różni się od pozostałych tym, że posiada wrażenie "ślizgania". Raster wyprowadzeń wynosi 2 mm, ale możliwe jest podłączenie wyprowadzeń 2,54 mm. Po podłączeniu do Arduino można spodziewać się zakresu od 128 do 775 jednostek na każdej osi. Joystick kompatybilny z Arduino.
Wyprowadzenia Thumb Slide Joystick
Joystick posiada 4 wyprowadzenia (pin nr 4 znajduje się od strony zaczepów montażowych):
- wyjście osi X
- napięcie 5 V
- wyjście osi Y
- masa układu GND
„Ślizgowy” joystick do różnych zastosowań
Thumb Slide Joystick marki SparkFun to ergonomiczny joystick do montażu na PCB, przeznaczony do realizacji układów kontroli robotów, modeli zdalnie sterowanych, maszyn i innych systemów, w których konieczne jest zadawanie pozycji lub parametrów ruchu w dwóch osiach (X i Y).
Do podłączenia joysticka służą cztery piny: dwa to linie zasilania (masa i +5V), a dwa pozostałe – analogowe wyjścia wbudowanych potencjometrów. Ponieważ zasada działania komponentu opiera się na klasycznych dzielnikach napięcia, odczyt położenia gałki może być w prosty sposób zrealizowany za pomocą dowolnego mikrokontrolera z przetwornikiem ADC, akceptującym poziom napięcia rzędu 5 V.
Elementy do budowy interfejsów użytkownika
Wykorzystując oferowany przez nas joystick, Arduino można zaprząc do pracy w roli nietypowego kontrolera gier wideo, pada sterującego konsolą opartą na Raspberry Pi. Thumb Slide Joystick marki SparkFun (COM-09426) świetnie nadaje się także do budowy interfejsów użytkownika - tak w aplikacjach amatorskich (np. kontrolerach robotów mobilnych), jak i komercyjnych.
W naszej ofercie znajdziesz także różnego rodzaju przyciski i przełączniki mechaniczne, potencjometry, moduły przycisków pojemnościowych i wiele innych komponentów, zapewniających intuicyjną interakcję użytkownika z urządzeniem.
