Opis produktu: Thumb Joystick z przyciskiem v2 - moduł z płytką - Iduino ST1079
Joystick podobny do analogowych urządzeń wykorzystywanych np. w kontrolerach PlayStation 2. Wykrywanie kierunków ruchu realizowane jest poprzez dwa potencjometry - po jednym (4,7 kΩ) na każdą oś. Urządzenie posiada także przycisk załączany poprzez naciśnięcie gałki.
Do obsługi urządzenia wystarczy mikrokontroler z przetwornikiem analogowo-cyfrowym (wejściem analogowym w Arduino). Informacje o położeniu gałki przekazywane są poprzez sygnał analogowy, w którym napięcie odpowiada danej pozycji. Każda oś posiada osobne wyprowadzenie analogowe. Stan przycisku wykrywany jest poprzez wyjście cyfrowe, które w przypadku załączenia osiąga stan niski.
Podłączenie modułu
Z wykorzystaniem płytki podłączenia joysticka sprowadza się do podpięcia następujących wyprowadzeń:
- VCC - Napięcie zasilania (5 V).
- GND - Masa układu.
- VRx- Analogowe wyjście dla osi pionowej (w pozycji środkowej wartość równa połowie napięcia zasilania VCC/2).
- VRy - Analogowe wyjście dla osi poziomej (w pozycji środkowej wartość równa połowie napięcia zasilania VCC/2).
- SW - Cyfrowy sygnał przycisku, w przypadku załączenia osiąga wartość GND, wyłączony - jest w stanie floating - należy więc dołożyć rezystor podciągający do zasilania.
|
Uwaga!
|
Thumb Joystick z przyciskiem v2 - moduł z płytką - Iduino ST1079

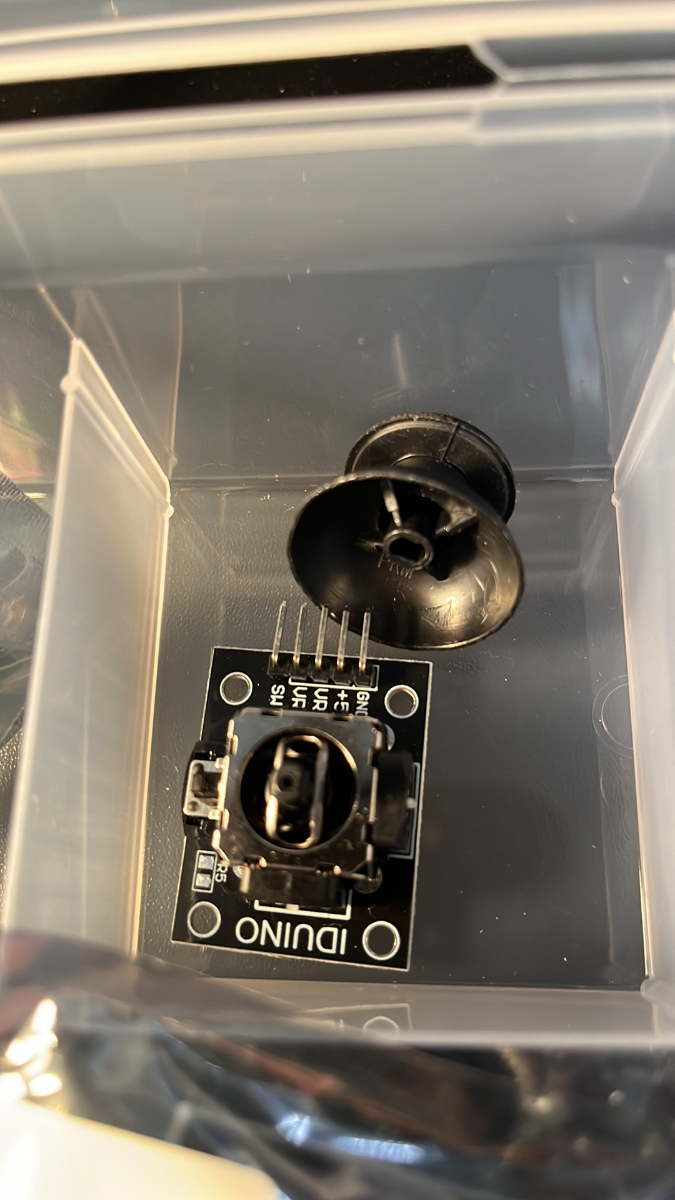

Na płytce znajdują się 4 otwory montażowe zapewniające stabilną pozycję. Czytelnie opisane wyprowadzenia ułatwiają prawidłowe podłączenie Thumb Joysticka z przyciskiem v2.
Dodatkowo gałka została pokryta antypoślizgowym materiałem zapewniającym komfortowe użytkowanie. Opisywany Joystick wyróżnia się płynną pracą i szerokim zakresem ruchu.
Dodatkowe informacje Joysticku Thumb z przyciskiem v2 i modułem z płytką Iduino
Prezentowany joystick z płytką Iduino, ze względu na precyzyjne i niezawodne działanie, wyróżnia się szerokim zastosowaniem. Można go z powodzeniem wykorzystywać do sterowania serwomechanizmami. Ponadto doskonale sprawdzi się jako kontroler robotów zdalnego sterowania.
Thumb Joystick z przyciskiem v2 - moduł z płytką - Iduino ST1079 jest prosty w programowaniu, dlatego może być z powodzeniem używany przez początkujących miłośników elektroniki i robotyki. W kategorii Joystick, joystick Arduino dostępne są również inne modele różniące się od siebie konstrukcją, sposobem podłączenia i wielkością.
